Automatic Transmission

Transmission Removal (cont’d)

D

A

A

C

B

A

B

A

G

F

E

B

C

A

D

B

A

B

C

D

C

F

E

F

E

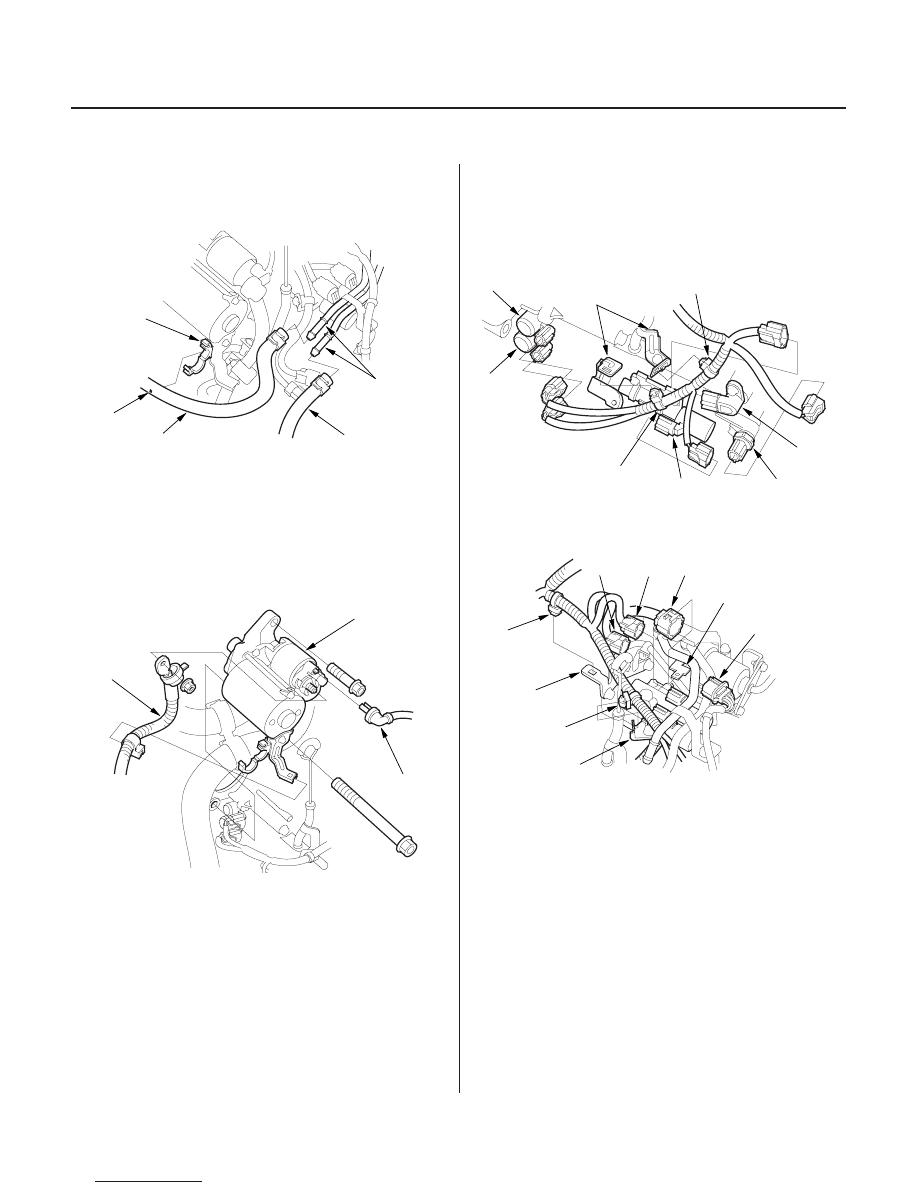

13. Remove the ATF cooler hose (A) from the clamp (B)

on the starter, and paint a white dot (C) on the hose
where it came out of the clamp.

14. Remove the ATF cooler hose (A) from the ATF

cooler lines (D). Turn the ends of the ATF cooler
hoses up to prevent ATF from flowing out, then
plug the ATF cooler hoses and lines. Check for any
signs of leakage at the hose joints.

15. Remove the starter cables (A) from the starter (B),

then remove the starter.

16. Remove the harness clamps (B) from the brackets

(D), then disconnect the connectors from the shift
solenoid valves A and C, A/T clutch pressure
control solenoid valve C (E), 4th clutch
transmission fluid pressure switch (F), and input
shaft (mainshaft) speed sensor (G).

17. Remove the 8P connector (C) from the connector

bracket (D), then disconnect the connector.

18. Remove the harness clamps (E) from the brackets

(F), then disconnect the connectors from the A/T
clutch pressure control solenoid valves A and B.

03/07/29 09:40:21 61S0X050_140_0373

０６

０７

＊０２

＊０３

14-371

A

B

F

G

A

B

D

C

E

H

A

B

C

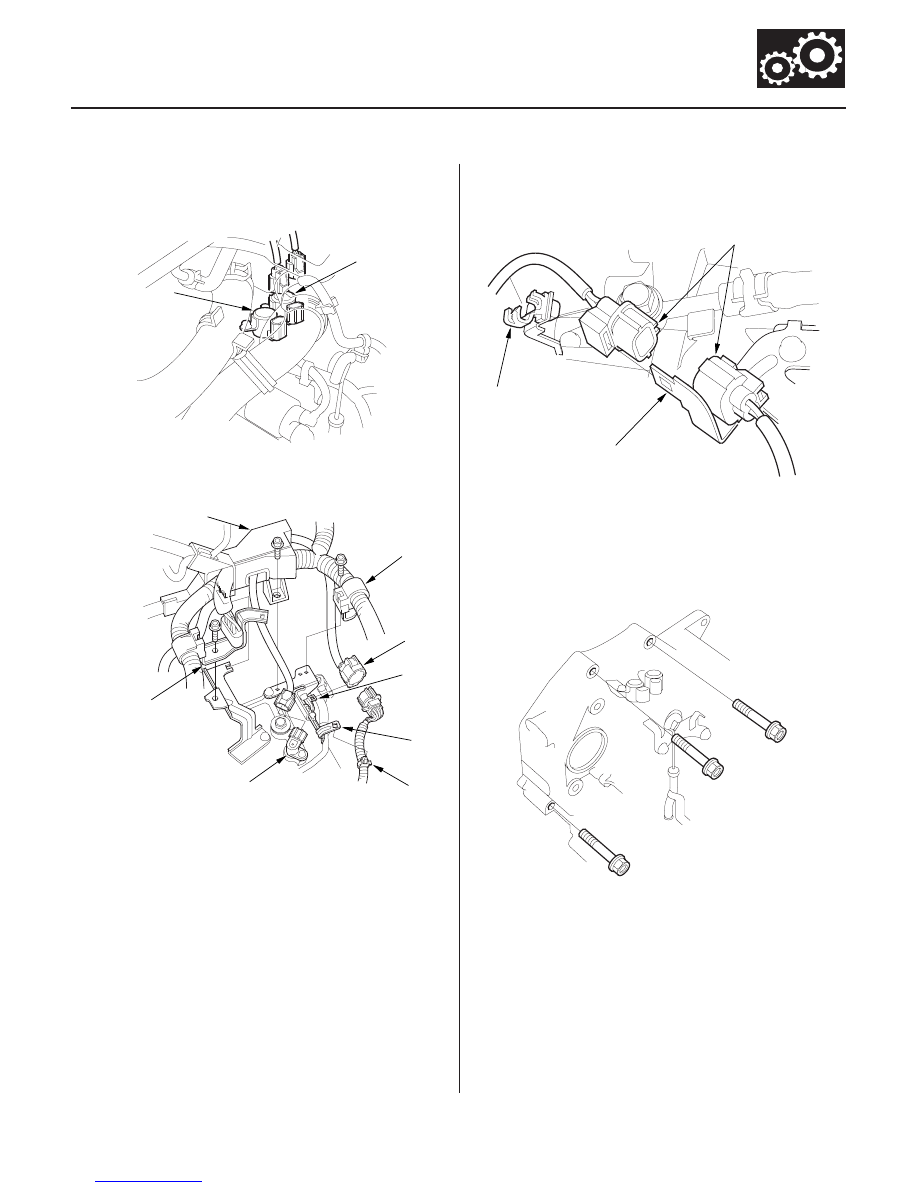

19. Disconnect the connectors from the torque

converter clutch solenoid valve (A) and shift
solenoid valve B.

20. Remove the transmission range switch connector

(A) from the connector bracket (B).

21. Disconnect the transmission range switch

connector, then remove the harness clamp (C) from
the bracket (D).

22. Disconnect the connector from the output shaft

(countershaft) speed sensor (E).

23. Remove the bolts securing the harness cover (F),

harness clamp (G), and bracket (H).

24. Remove the primary heated oxygen sensor

(Primary HO2S) connector (A) from its connector
bracket (B).

25. Disconnect the Primary HO2S connector (A), and

remove the Primary HO2S harness from the
harness clamp (C).

26. Remove the transmission housing mounting bolts

(3).

(cont’d)

03/07/29 09:40:23 61S0X050_140_0374

＊０４

＊０９

０９

１３

14-372

Automatic Transmission

Transmission Removal (cont’d)

C

A

B

A
(07XAA-001030A)

B
(VSB02C000019)

E

C

F

G

F

B

C

A

D

B

C

E

A

B

D

F

H

G

E

C

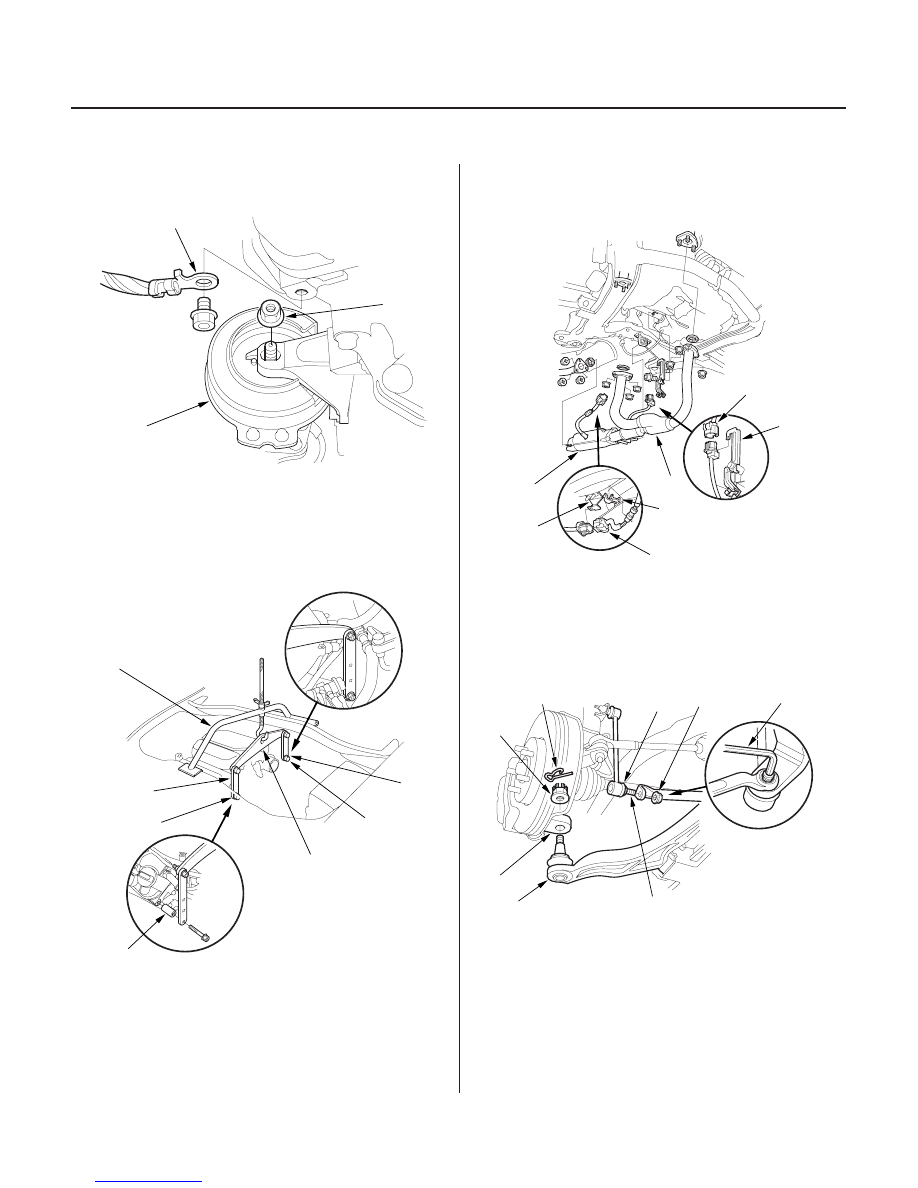

27. Remove the nut (A) from the front mount (B), and

remove the ground cable (C) from the engine.

28. Lift and support the engine with engine support

hanger (A) and engine balancer bar (B). Attatch the
front arm (C) to the front cylinder head with a
spacer (D) and the 10 x 1.25 mm bolt (E). Attatch the
rear arm (F) the rear cylinder head with the
8 x 1.25 mm bolt (G).

29. Remove the oxygen sensor connectors (B) from

their connector brackets (C), and remove the
harness from the clamps (D).

30. Remove the exhaust pipe A and three-way catalytic

converter (E).

31. Remove the spring pins (A) and castle nuts (B), and

separate the lower arms (C) from the knuckles (D)
(see page 18-17).

32. Put a 6 mm Allen wrench (E) in the top of the joint

pin (F), and remove the nut (G), then separate the
stabilizer link (H).

03/07/29 09:40:24 61S0X050_140_0375

＊１０

１５

１６

１７

14-373

A

B

E

D

C

B

A

C

B

C

A

C

A

E

D

D

F

B

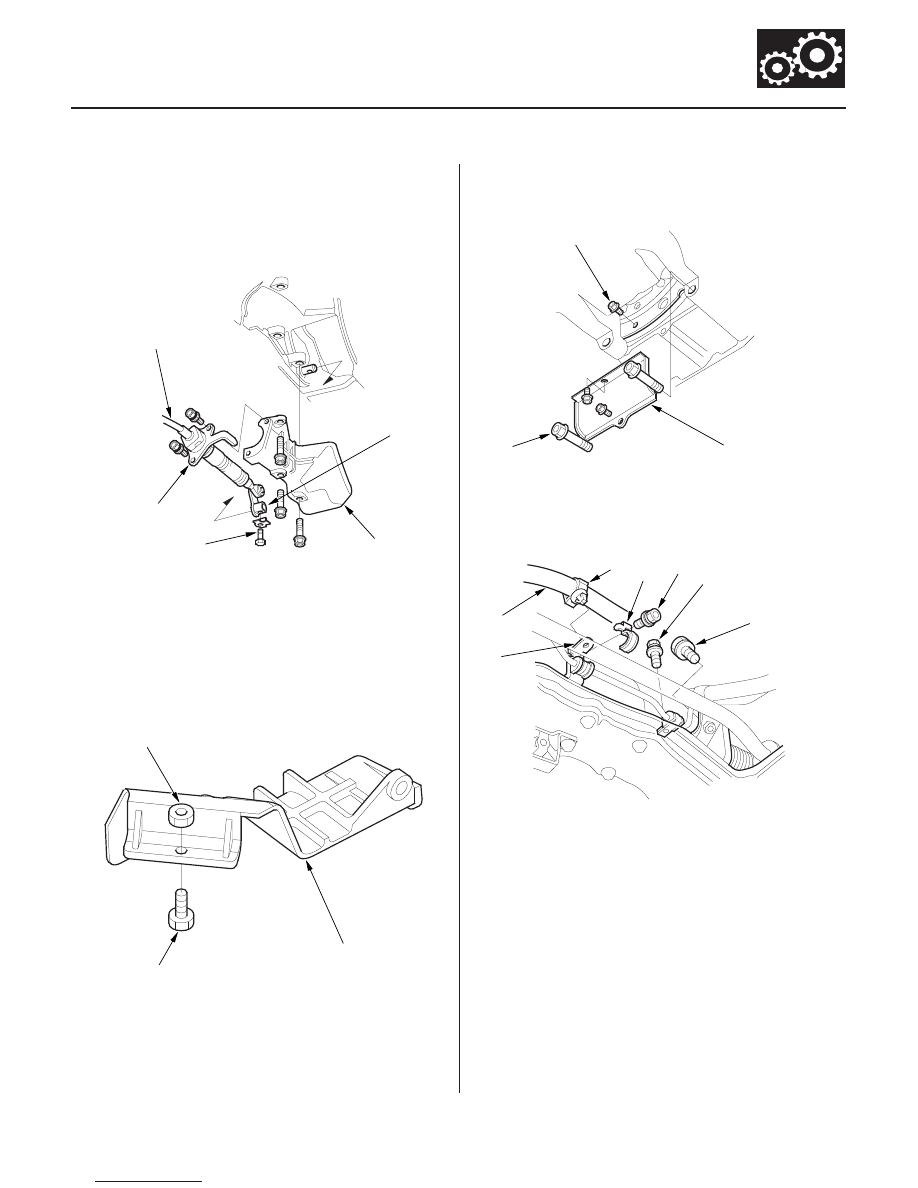

33. Remove the bolts securing the shift cable holder (A),

then remove the shift cable cover (B).

NOTE: To prevent damage to the control lever joint,
remove the bolts securing the holder before
removing the bolt securing the cover.

34. Remove the lock bolt (C) securing the control lever

(D), then remove the shift cable (E) with the control
lever. Do not bend the shift cable excessively.

35. Install a 6 x 1.0 x 14 mm bolt (A) and nut (B) on the

shift cable cover (C), then reinstall the shift cable
cover to the torque converter housing.
If you don’t do this, the bolt head of the cable cover
may prevent you from removing the torque
converter during transmission removal.

36. Remove the torque converter cover (A), then

remove the eight drive plate bolts (B) one at a time
while rotating the crankshaft pulley.

37. Remove the engine stiffener bolts (C).

38. Remove the clamp (A) on the power steering fluid

return hose (B) from the bracket (C).

39. Remove the power steering fluid line bracket bolts

(D) and bracket (E), and remove the steering
gearbox mounting bolt (F).

(cont’d)
