SPRING SPECIFICATIONS

No.

Spring

Standard (New)-Unit: mm (in.)

Wire Dia.

O.D.

Free Length

No. of Coils

14-202

Valve Body

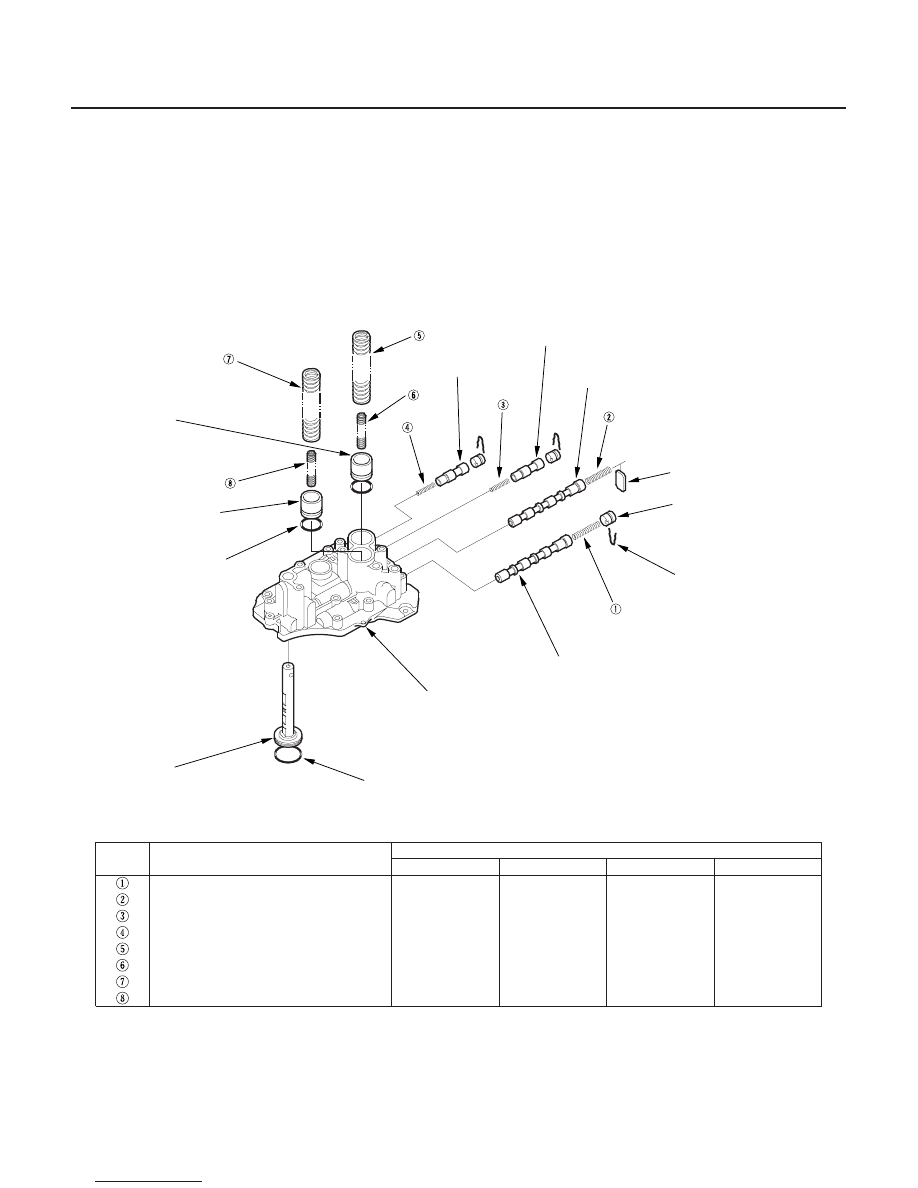

Servo Body Disassembly, Inspection, and Reassembly

4TH ACCUMULATOR
PISTON

3RD ACCUMULATOR
PISTON

O-RINGS

SHIFT FORK
SHAFT/SERVO VALVE

O-RING

SERVO BODY

SHIFT VALVE B

VALVE CAP
CLIP

VALVE CAP

VALVE SEAT

SHIFT VALVE A

CPC VALVE A

CPC VALVE B

1. Clean all parts thoroughly in solvent or carburetor cleaner, and dry them with compressed air. Blow out all

passages.

2. Check all valves for free movement. If any fail to slide freely, refer to Valve Body Repair (see page 14-196).

3. Replace the valve body as an assembly if any parts are worn or damaged.

4. Coat all parts with ATF during reassembly.

Shift valve B spring

0.8 (0.031)

7.1 (0.280)

40.4 (1.591)

16.9

Shift valve A spring

0.8 (0.031)

7.1 (0.280)

40.4 (1.591)

16.9

CPC valve A spring

0.7 (0.028)

6.1 (0.240)

17.8 (0.701)

7.9

CPC valve B spring

0.7 (0.028)

6.1 (0.240)

17.8 (0.701)

7.9

4th accumulator spring A

2.6 (0.102)

19.6 (0.772)

66.4 (2.614)

9.7

4th accumulator spring B

2.4 (0.094)

12.8 (0.504)

51.5 (2.028)

11.5

3rd accumulator spring A

2.6 (0.102)

19.6 (0.772)

66.4 (2.614)

9.7

3rd accumulator spring B

2.4 (0.094)

12.8 (0.504)

51.5 (2.028)

11.5

Replace.

Replace.

Inspect for scoring
and damage.

03/07/29 09:35:23 61S0X050_140_0205

０１

Ｓ０Ｘ４ＡＡ０Ｅ１０４８０１１２５０１ＭＥＡＴ００

SPRING SPECIFICATIONS

No.

Springs

Standard (New)-Unit: mm (in.)

Wire Dia.

O.D.

Free Length

No. of Coils

14-203

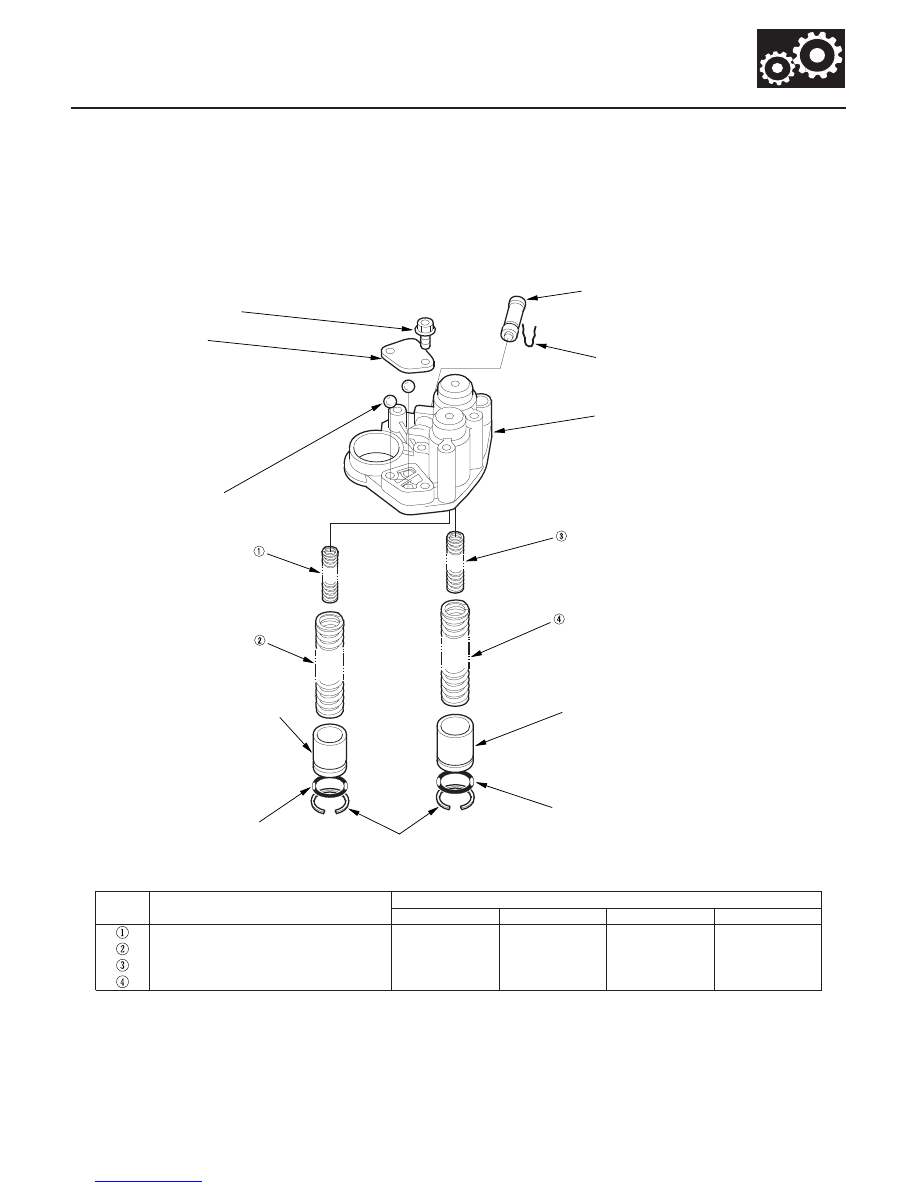

Accumulator Body Disassembly, Inspection, and Reassembly

6 x 1.0 mm
12 N·m (1.2 kgf·m, 8.7 lbf·ft)

LUBRICATION CHECK VALVE

VALVE CLIP

ACCUMULATOR BODY

2ND ACCUMULATOR PISTON

O-RING

SNAP RINGS

O-RING

1ST ACCUMULATOR PISTON

CHECK BALLS, 2

ACCUMULATOR BODY COVER

1. Do not use a magnet to remove the check balls; it may magnetize the balls.

2. Clean all parts thoroughly in solvent or carburetor cleaner, and dry them with compressed air. Blow out all

passages.

3. Coat all parts with ATF during reassembly.

1st accumulator spring B

2.7 (0.106)

14.8 (0.583)

52.5 (2.067)

11.3

1st accumulator spring A

2.6 (0.102)

21.6 (0.850)

80.5 (3.169)

11.2

2nd accumulator spring B

2.4 (0.094)

12.6 (0.496)

53.5 (2.106)

12.9

2nd accumulator spring A

2.7 (0.106)

19.6 (0.772)

66.3 (2.610)

9.9

Inspect for scoring and
damage.

Replace.

Replace.

03/07/29 09:35:24 61S0X050_140_0206

−

＊０１

０２

０３

Ｓ０Ｘ４ＡＡ０Ｅ１０４１１２３９５２１ＫＢＡＴ００

Special Tools Required

14-204

Torque Converter Housing

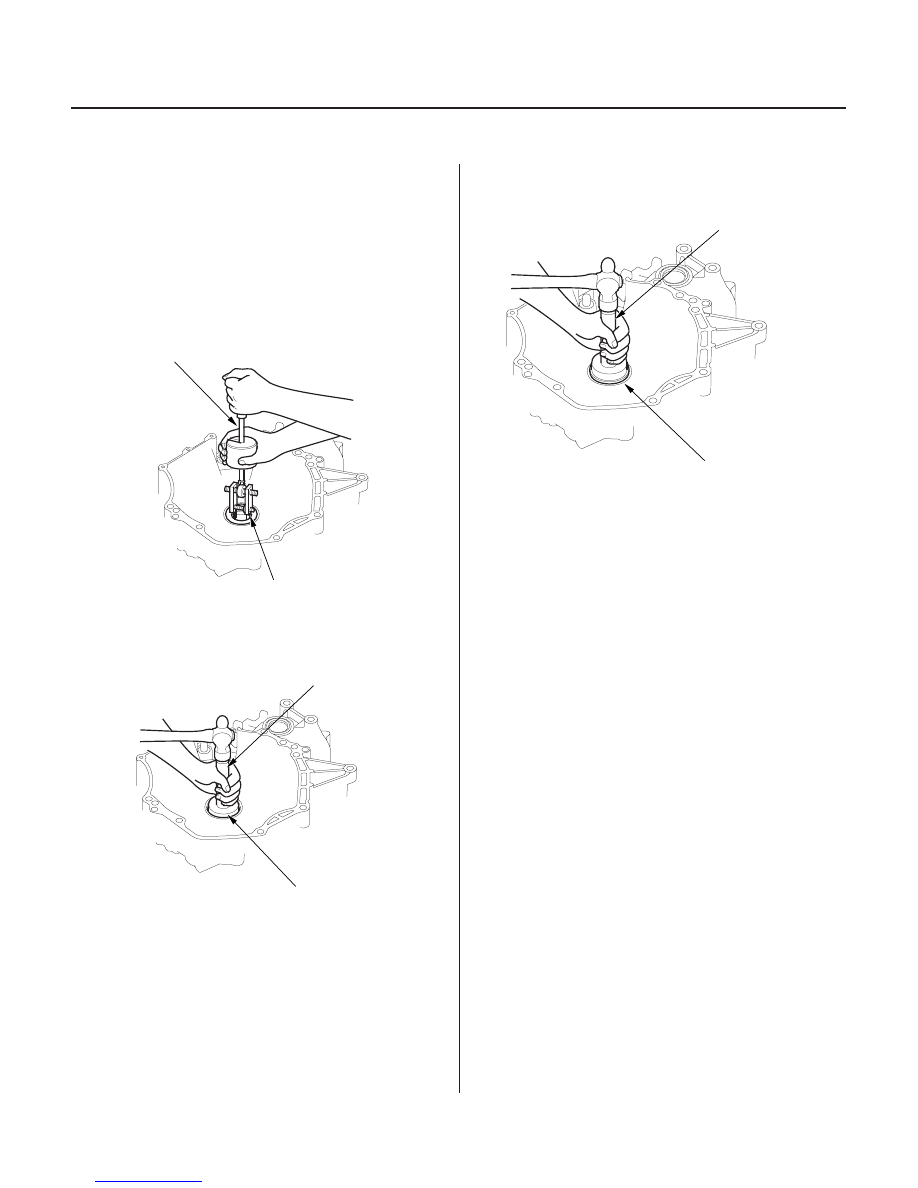

Mainshaft Bearing and Oil Seal Replacement

07736-A01000B or
07736-A01000A

A

07749-0010000

07746-0010500

07749-0010000

07746-0010600

• Adjustable bearing puller, 25

40 mm

07736-A01000B or 07736-A01000A

• Driver 07749-0010000
• Attachment, 62 x 68 mm 07746-0010500
• Attachment, 72 x 75 mm 07746-0010600

1. Remove the mainshaft bearing and oil seal with the

special tool and a commercially available 3/8’’-16
slide hammer (A).

2. Install the new mainshaft bearing until it bottoms in

the housing with the special tools.

3. Install the new oil seal flush with the housing with

the special tools.

03/07/29 09:35:24 61S0X050_140_0207

−

−

＊０１

０１

Ｓ０Ｘ４ＡＡ０Ｅ１０４１０９１７４２４ＫＢＡＴ００

０１

＊０１

Ｓ０Ｘ４ＡＡ０Ｅ１０４１１３５４２０２ＫＢＡＴ００

−

−

−

−

Special Tools Required

Special Tools Required

14-205

14-205

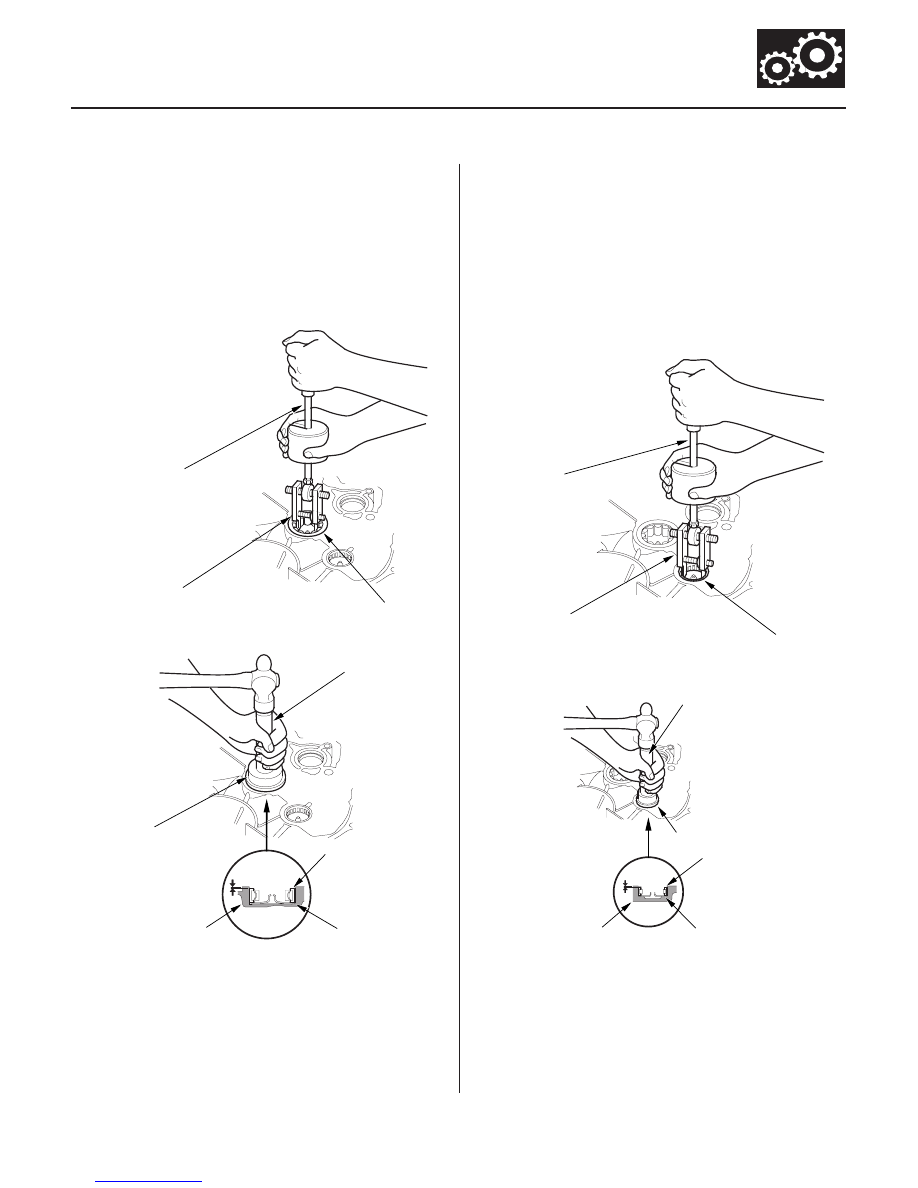

Countershaft Bearing Replacement

Secondary Shaft Bearing
Replacement

B

07736-A01000B or
07736-A01000A

A

07749-0010000

07746-0010500

0

0.03 mm

(0

0.001 in.)

A

B

C

B

07736-A01000B or
07736-A01000A

A

07749-0010000

07947-6340500

0

0.03 mm

(0

0.001 in.)

A

B

C

• Adjustable bearing puller, 25

40 mm

07736-A01000B or 07736-A01000A

• Driver 07749-0010000
• Attachment, 62 x 68 mm 07746-0010500

1. Remove the countershaft bearing (A) with the

special tool and a commercially available 3/8’’-16
slide hammer (B).

2. Install the ATF guide plate (A).

3. Install the new bearing (B) into the housing (C) with

the special tools.

• Adjustable bearing puller, 25

40 mm

07736-A01000B or 07736-A01000A

• Driver 07749-0010000
• Driver attachment 07947-6340500

1. Remove the secondary shaft bearing (A) with the

special tool and a commercially available 3/8’’-16
slide hammer (B).

2. Install the ATF guide plate (A).

3. Install the new bearing (B) into the housing (C) with

the special tools.

03/07/29 09:35:25 61S0X050_140_0208
