Honda Odyssey 2004. Manual - part 32

０１

Ｓ０Ｘ４Ａ０８Ａ１４５０００１７６３１ＦＣＡＴ００

Cavity

Wire

Test condition

Test: Desired result

Possible cause if result is

not obtained

4-48

Cruise Control

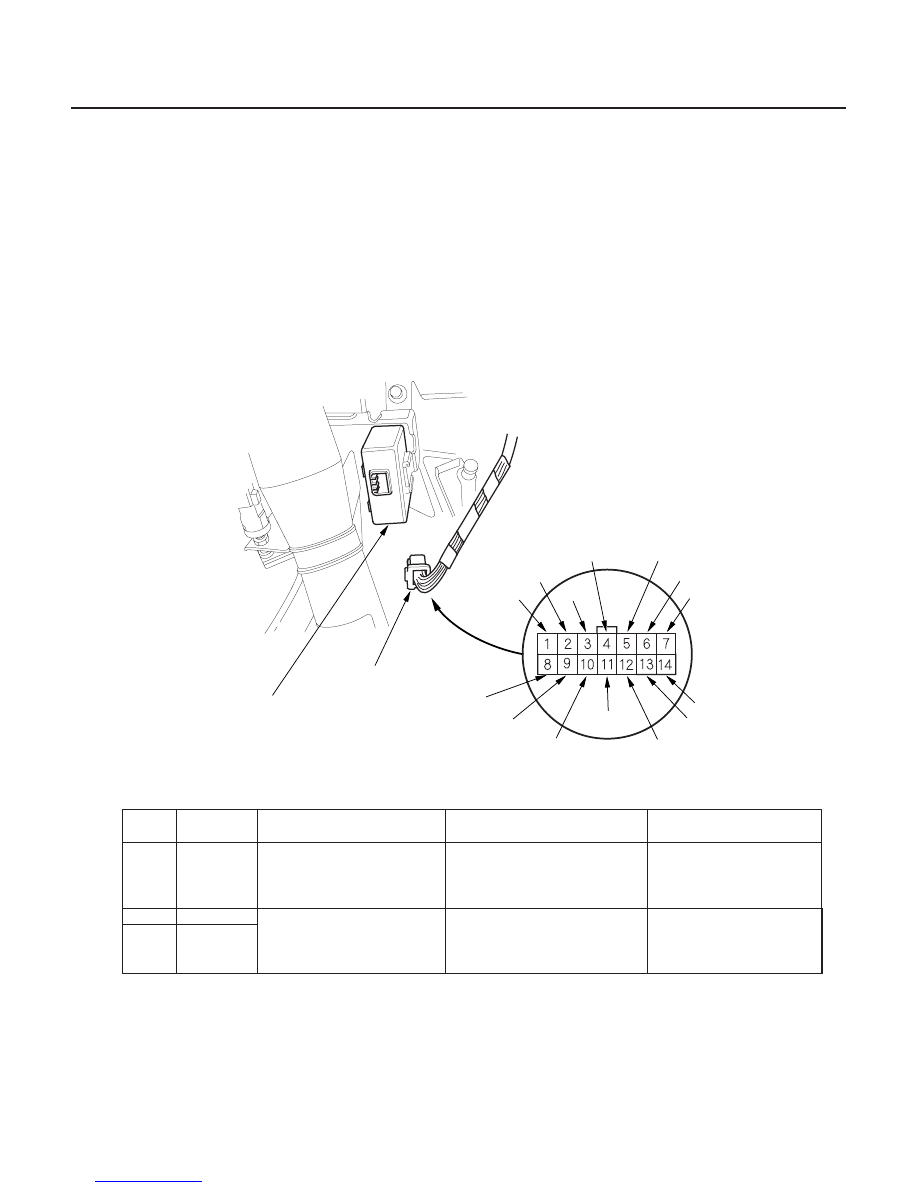

Cruise Control Unit Input Test

CRUISE CONTROL UNIT

14P CONNECTOR

BRN

GRY

BLK

BLK/YEL

WHT/BLK

LT GRN/RED

LT GRN/BLK

LT BLU

BLU/GRN

BRN/WHT

BLU/BLK

BRN/BLK

BLU/WHT

LT GRN

SRS components are located in this area. Review the SRS component locations, 1999-2001 models (see page 23-18),
2002 model (see page 23-19), 2003-2004 models (see page 23-20), and the precautions and procedures (see page 23-
21) in the SRS before performing repairs or service.

1. Remove the driver’s dashboard lower cover (see page 20-69).

2. Disconnect the 14P connector from the cruise control unit.

3. Inspect the connector and socket terminals to be sure they are all making good contact.

• If the terminals are bent, loose, or corroded, repair them as necessary, and recheck the system.
• If the terminals look OK, go to step 4.

4. With the 14P connector disconnected, make these input tests.

•
•
•
•
•
•

1

BRN

Connect battery power

Check the operation of the
magnetic clutch: Clutch
should click and output link
should be locked.

Faulty actuator
Poor ground (G201)
An open in the wire
Short to ground

9

BRN/ WHT

Connect battery power to
the BRN/WHT terminal and
ground to the BRN/BLK
terminal

Check the operation of the
actuator motor: You should
be able to hear the motor

Faulty actuator
An open in the wire

11

BRN/ BLK

Wire side of
female terminals

03/07/29 09:08:23 61S0X050_040_0048

＋

−

−

−

Cavity

Wire

Test condition

Test: Desired result

Possible cause if result is not

obtained

4-49

5. Reconnect the 14P connector, and make these input test:

•

•
•

•
•
•
•

•

•

•
•

•

•

•

•

•
•

•
•

•
•

•
•
•
•
•

•
•

•

•
•
•
•

•

•
•

4

BLK/YEL

Ignition switch ON (II)

Check for voltage to ground:
There should be battery voltage.

Blown No. 6 (15A) fuse in the
under-dash driver’s fuse/relay
box
An open in the wire

13

LT GRN

Ignition switch ON (II) and main
switch ON

Check for voltage to ground:
There should be battery voltage.

Blown No. 6 (15A) fuse in the
under-dash driver’s fuse/relay
box
Faulty main switch
An open in the wire

3

BLK

Ignition switch ON (II) and main
switch ON

Check for voltage to ground:
There should be continuity less
than 1 V.

Poor ground (G501)
An open in the wire

2

GRY

Ignition switch ON (II), main
switch ON and brake pedal
depressed, then released

Check for voltage to ground:
There should be 0 V with the pedal
pressed and battery voltage with
the pedal released.

Misadjusted brake pedal
position switch
Faulty brake pedal position
switch
An open in the wire
Open in cruise control main
switch
Blown No. 6 (15A) fuse in the
driver’s under-dash fuse/relay
box

5

WHT/BLK

Brake pedal pressed, then
released

Check for voltage to ground:
There should be battery voltage
with the pedal pressed, and 0 V
with the pedal released.

Blown No. 47 (20A) fuse in the
under-hood fuse/relay box
Misadjusted brake pedal
position switch
Faulty brake pedal position
switch
An open in the wire

6

LT GRN/RED

Set button pressed

Check for voltage to ground: There
should be battery voltage.
When testing terminal No. 6, there
should be no voltage on terminal
No. 7.

Blown No. 47 (20A) fuse in the
under-hood fuse/relay box
Faulty horn relay
Faulty set/resume/cancel
switch
Faulty cable reel
An open in the wire

7

LT GRN/BLK

Resume button pressed

Check for voltage to ground: There
should be battery voltage.
When testing terminal No. 7, there
should be no voltage on terminal
No. 6.

8

BLU/GRN

Reconnect the cruise control
unit 14P connector, start the
engine, main switch ON and
drive the vehicle to speeds over
25 mph (40 km/h) with the cruise
control set

Check for voltage to ground: There
should be about 1 V.

Loose connection at the PCM
Faulty cruise control unit
Short to ground
An open in the wire
Faulty PCM

10

BLU/BLK

Ignition switch ON (II)

Attach to ground:
Cruise indicator light in the gauge
assembly should come on.

Blown bulb
Blown No. 9 (10A) fuse in the
under-dash driver’s fuse/relay
box
Faulty dimming circuit in the
gauge assembly
An open in the wire

12

BLU/WHT

Ignition switch ON (II) and main
switch ON; raise the front of the
vehicle, and rotate one wheel
slowly while holding the other
wheel

Check for voltage between the
BLU/WHT (

) and BLK (

)

terminals:
There should be 0

5 V or more,

or 0

5 V or more

repeatedly.

An open in the wire
Short to ground
Faulty PCM

14

LT BLU

Shift lever in 2, D3 or D4

Check for voltage to ground:
There should be less than 1 V.

Faulty transmission range
switch
Poor ground (G101)
An open in the wire

6. If any test indicates a problem, find and correct the cause, then recheck the system. If all the input tests prove OK, the cruise control unit

may be faulty. Substitute a known-good cruise control unit and retest. If the system works properly, replace the cruise control unit.

03/07/29 09:08:24 61S0X050_040_0049

０１

＊０１

Ｓ０Ｘ４ＡＺ４Ａ１４５０００１７６１１ＦＨＡＴ０１

＊０１

＊０２

Ｓ０Ｘ４ＡＺＥＡ１４５０００１７６１１ＦＨＡＴ０２

1999-2001 models

2002-2004 models

4-50

4-50

Cruise Control

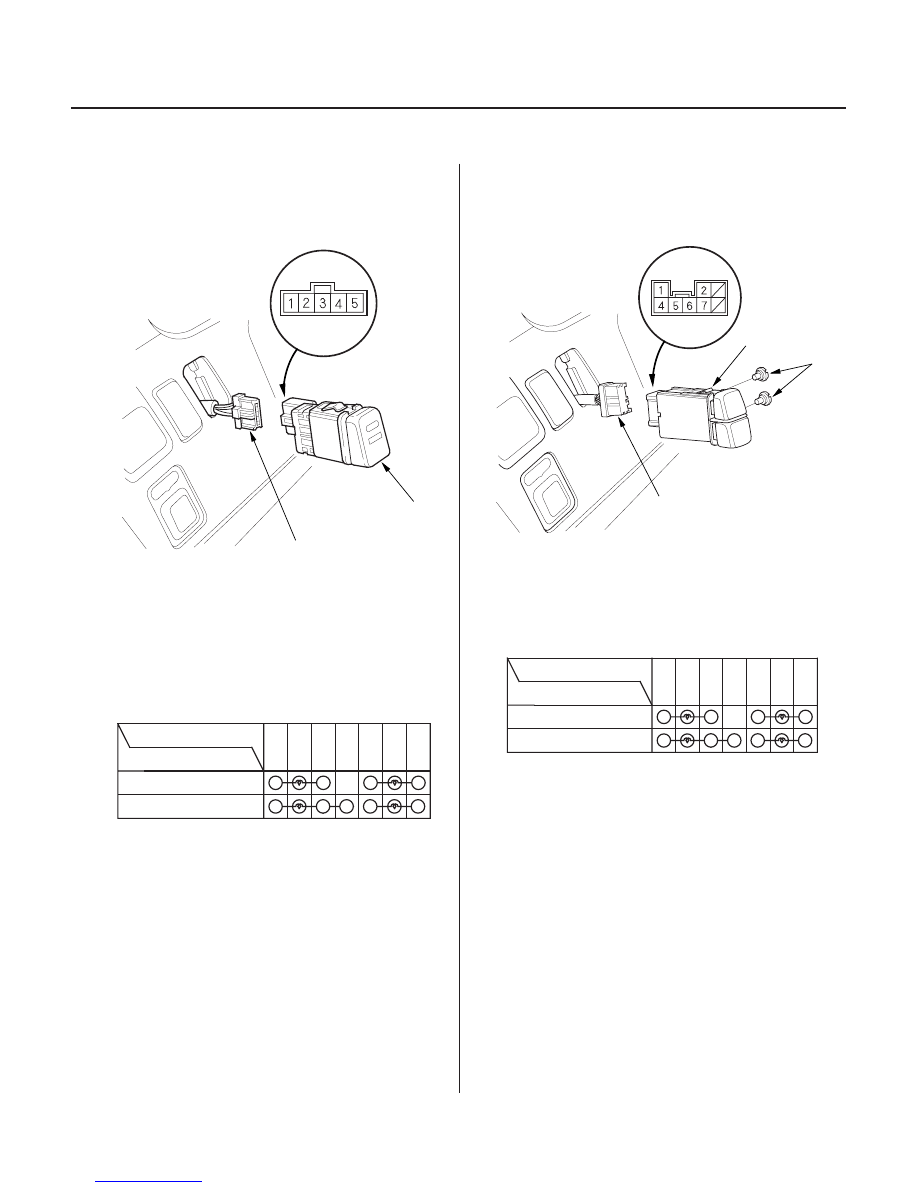

Cruise Control Main Switch Test/Replacement

A

B

Terminal

Position

OFF

ON

1

2

3

4

5

A

B

C

Terminal

Position

OFF

ON

1

5

7

4

2

1. Carefully pry the switch (A) out of the instrument

panel.

2. Disconnect the 5P connector (B) from the switch.

3. Check for continuity between the terminals in each

switch position according to the table.

• If the continuity is not specified, replace the

illumination bulbs or the switch.

• If OK, install the switch

1. Carefully pry the switch (A) out of the instrument

panel.

2. Disconnect the 8P connector (B) from the switch.

3. Check for continuity between the terminals in each

switch position according to the table. If there is no
continuity, replace the illumination bulbs (C) or the
switch.

Terminal side of
male terminals

03/07/29 09:08:24 61S0X050_040_0050

０５

＊０１

Ｓ０Ｘ４Ａ０８Ａ１４５０００１７６２１ＦＨＡＴ０１

＊０１

０１

Ｓ０Ｘ４Ａ０８Ａ１４５０００１４８０５ＦＥＡＴ０２

4-51

4-51

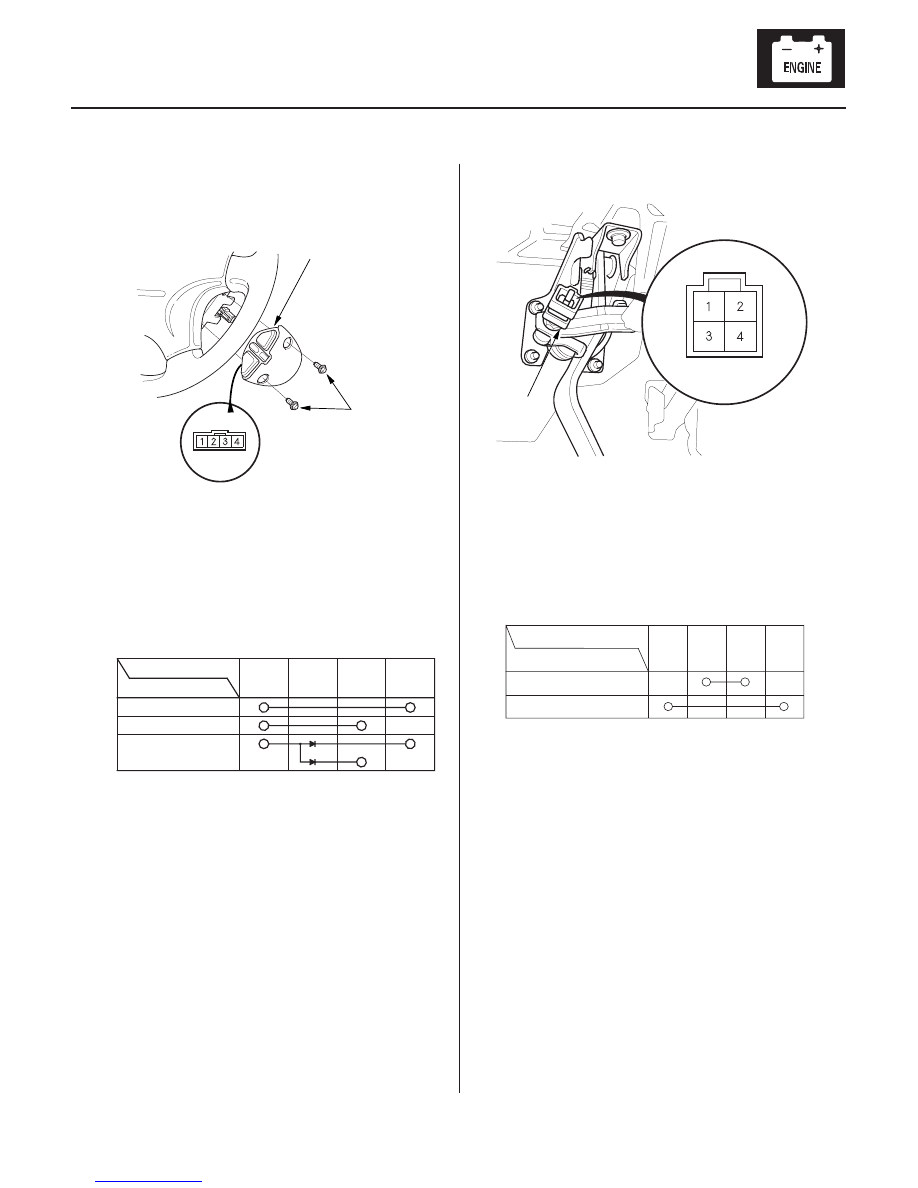

Cruise Control Set/Resume/Cancel
Switch Test/Replacement

Brake Pedal Position Switch Test

B

A

Terminal

Position

SET (ON)

RESUME (OFF)

CANCEL (ON)

1

2

3

A

Terminal

Brake Switch

PRESSED

RELEASED

3

4

2

1

1. Remove the two screws (A), then remove the

switch (B).

2. Check for continuity between the terminals in

switch position according to the table.

• If there is continuity, and it matches the table, but

switch failure was indicated by the cruise control
unit input test, check and repair the wire harness
on the switch circuit.

• If there is no continuity in one or both positions,

replace the switch.

1. Disconnect the 4P connector from the switch (A).

2. Remove the brake pedal position switch.

3. Check for continuity between the terminals

according to the table.

• If the continuity is not as specified, adjust or

replace the switch or adjust the pedal height (see
page 19-6).

Terminal side of male
terminals

Terminal side of
male terminals

03/07/29 09:08:25 61S0X050_040_0051
