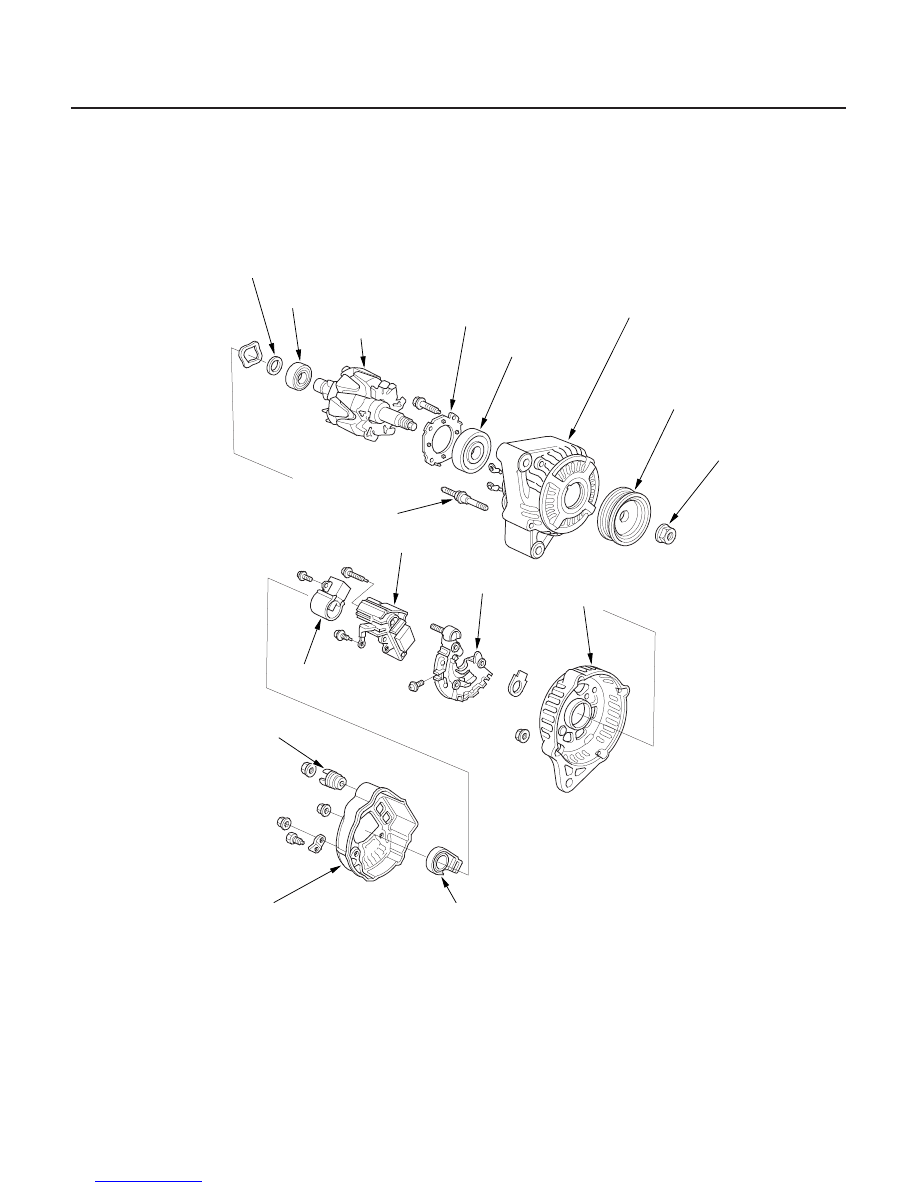

Exploded View - 1999-2001 models

4-32

Charging System

Alternator Overhaul

SPACER RING

REAR BEARING

ROTOR

BEARING
RETAINER

FRONT BEARING

STATOR
DRIVE-END HOUSING

PULLEY

PULLEY LOCKNUT

STATOR THROUGH BOLT

VOLTAGE REGULATOR

DIODE (RECTIFIER)
ASSEMBLY

REAR HOUSING

BRUSH HOLDER
ASSEMBLY

TERMINAL INSULATOR

END COVER

DUST SEAL

03/07/29 09:08:09 61S0X050_040_0032

＊０２

０２

０３

０４

Special Tools Required

4-33

A

B

A

B

C

A

B

C

D

• Driver 07749-0010000
• Attachment, 42 x 47 mm 07746-0010300

NOTE: Refer to the Exploded View as needed during
this procedure.

1. Test the alternator and regulator before you

remove them (see step 1 on page 4-22).

2. Remove the alternator (see page 4-27).

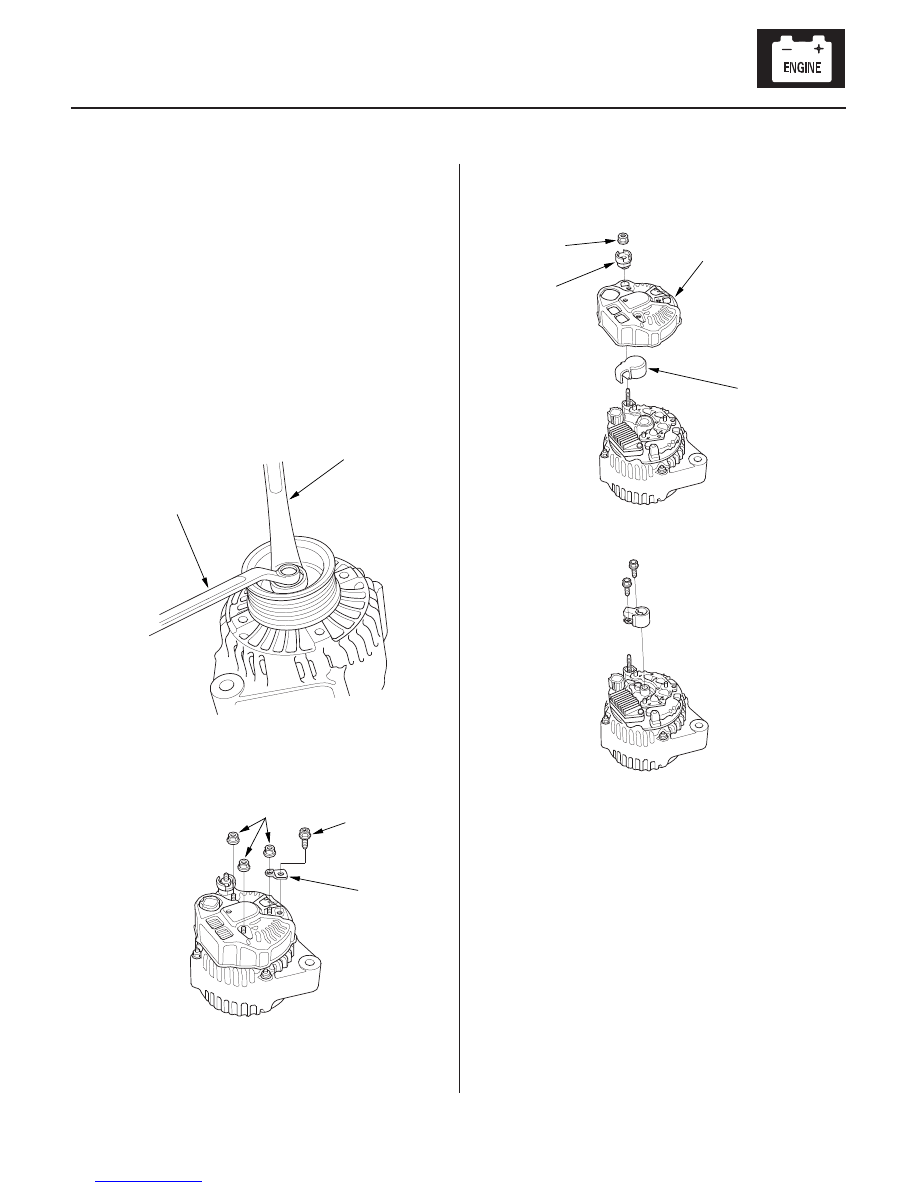

3. If the front bearing needs replacing, remove the

pulley locknut with a 10 mm wrench (A) and a
22 mm wrench (B). If necessary, use an impact
wrench.

4. Remove the three flange nuts (A) and the screw (B)

from the alternator, then remove the plate terminal
(C).

5. Remove the washer nut (A) and insulator (B) from

the ‘‘B’’ terminal, then remove the end cover (C)
and dust seal (D).

6. Remove the brush holder.

(cont’d)

03/07/29 09:08:10 61S0X050_040_0033

０５

０６

０７

０８

4-34

Charging System

Alternator Overhaul (cont’d)

A

B

A

C

A

B

C

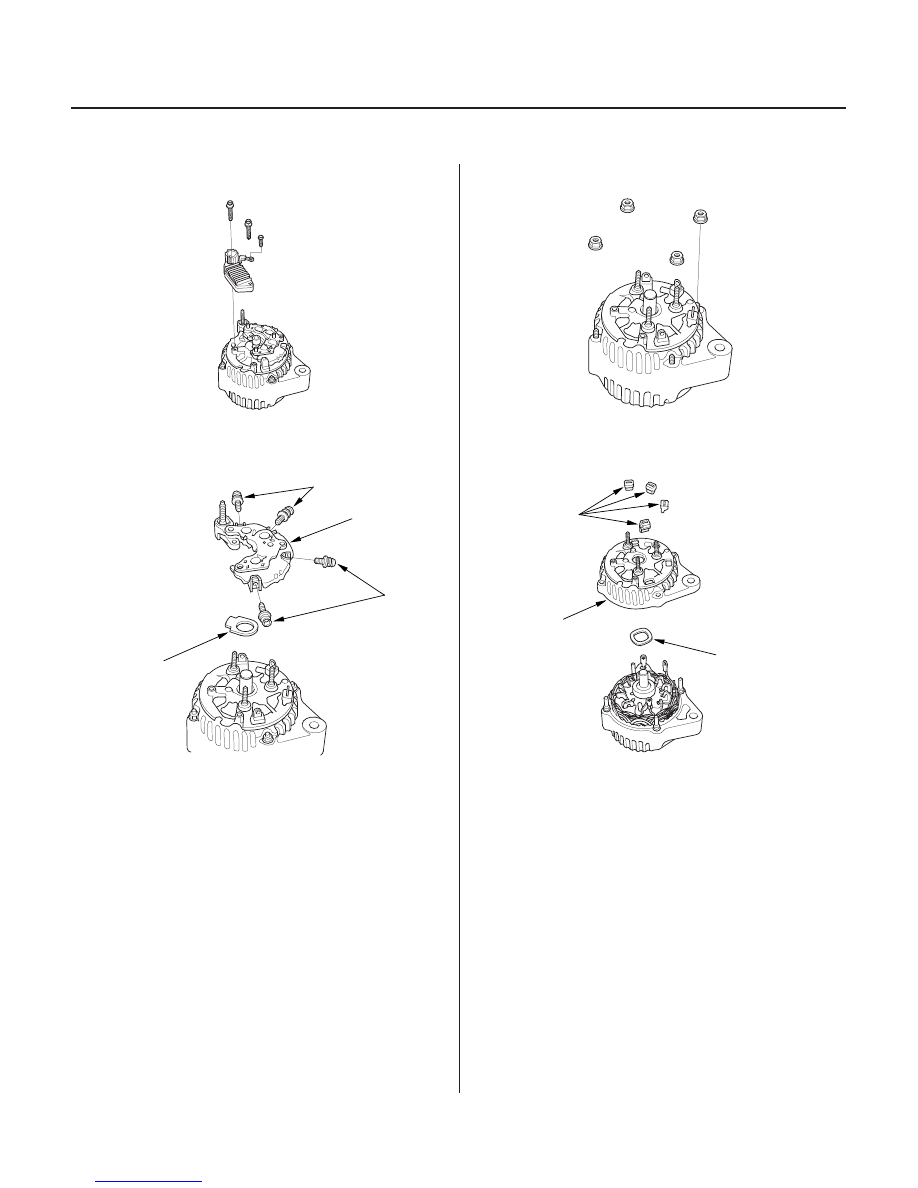

7. Remove the voltage regulator.

8. Remove the four screws (A), then remove the

rectifier (B) and rubber seal (C).

9. Remove the four flange nuts.

10. Remove the four insulators (A), rear housing (B)

and washer (C).

03/07/29 09:08:11 61S0X050_040_0034

＊０３

＊０４

＊０５

＊０６

4-35

11. If you are not replacing the front bearing and/or

rear bearing, go to step 18. Otherwise, remove the
rotor from the stator drive end housing.

12. Inspect the rotor shaft for galling, and inspect the

bearing journal surface in the stator housing for
seizure marks.

• If either the rotor or stator housing is damaged,

replace the alternator.

• If both the rotor and the stator housing are OK,

go to step 13.

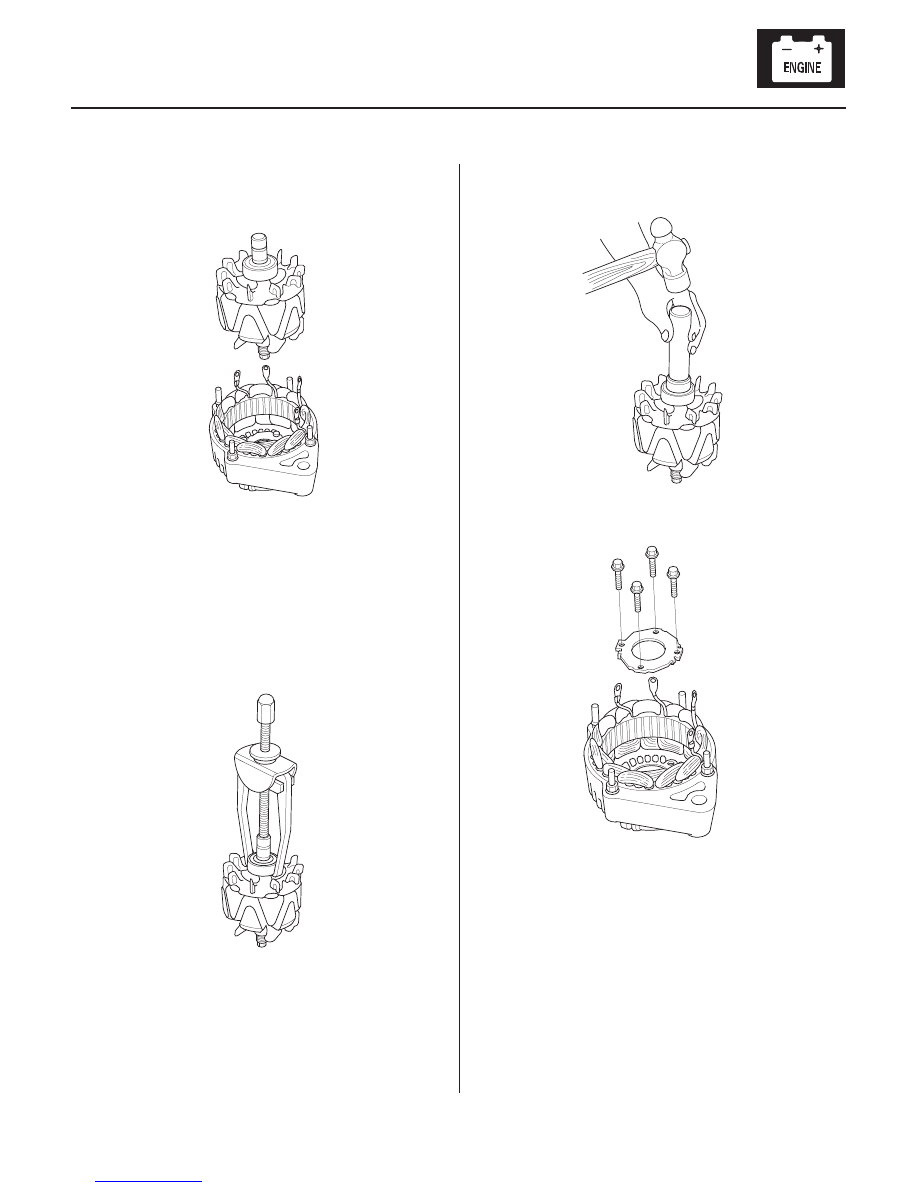

13. Remove the rear bearing using a puller as shown.

14. With a hammer and commercially available tools

shown, install a new rear bearing in the rotor shaft.

15. Remove the front bearing retainer plate.
