Honda Odyssey 2004. Manual - part 12

Ｓ０Ｘ４Ａ００００００００００００００ＮＢＡＴ００

Item

Measurement

Qualification

Specification

2-22

Design Specifications

DIMENSIONS

Overall length

5,110 mm (201.2 in.)

Overall width

1,920 mm (75.6 in.)

Overall height

VAN, LX

1,740 mm (68.5 in.)

EX, EXL

1,770 mm (69.7 in.)

Wheelbase

3,000 mm (118.1 in.)

Track

Front

1,680 mm (66.1 in.)

Rear

1,680 mm (66.1 in.)

Ground clearance

163 mm (6.4 in.)

Seating capacity

Seven (7)

WEIGHT (U.S.A.)

Gross Vehicle Weight Rating

(GVWR)

1999-2001 models

5,567 lbs

2002-2004 models

5,665 lbs

WEIGHT (CANADA)

Gross Vehicle Weight Rating

(GVWR)

1999-2001 models

2,525 kg

2002-2004 models

2,570 kg

ENGINE

Type

Water-cooled, 4-stroke SOHC VTEC V6 gasoline

engine

Cylinder arrangement

60° V6-cylinder, transverse

Bore and stroke

89.0 x 93.0 mm (3.50 x 3.66 in.)

Displacement

3,471 cm (m ) (222 cu in.)

Compression ratio

1999-2001 models

9.4

2002-2004 models

10.0

Valve train

Belt driven, SOHC VTEC 4 valves per cylinder

Lubrication system

Forced, wet sump, with trochoid pump

Oil pump displacement

At 6,000 rpm

58.4

(61.7 US qt)/minute

Water pump displacement

At 6,000 rpm

172

(182 US qt)/minute

Fuel required

UNLEADED gasoline with Pump Octane Number of 86

or higher

STARTER

Type

Gear reduction

Normal output

1.6 kW

Normal voltage

12 V

Hour rating

30 seconds

Direction of rotation

Clockwise as viewed from gear end

4-speed AUTOMATIC

TRANSMISSION

(1999-2001 models)

Type

Electronically controlled automatic, 4-speed forward, 1

reverse

Primary reduction

Direct 1:1

Gear ratio

1st

2.534

2nd

1.502

3rd

0.947

4th

0.608

Reverse

1.846

Final reduction

Type

Single helical gear

Gear ratio

3.941

5-speed AUTOMATIC

TRANSMISSION

(2002-2004 models)

Type

Electronically controlled automatic, 5-speed forward, 1

reverse

Primary reduction

Direct 1:1

Gear ratio

1st

2.563

2nd

1.552

3rd

1.021

4th

0.727

5th

0.520

Reverse

1.846

Final reduction

Type

Single helical gear

Gear ratio

4.200

3

03/07/29 09:04:37 61S0X050_020_0022

−

−

−

−

−

Item

Measurement

Qualification

Specification

2-23

STEERING

Type

Power-assisted rack and pinion

Overall ratio

16.57

Turns, lock-to-lock

3.44

Steering wheel diameter

380 mm (15.0 in.)

SUSPENSION

Type

Front

Strut

Rear

Double wishbone

Shock absorber

Front and rear

Telescopic, hydraulic, nitrogen gas-filled

WHEEL ALIGNMENT

Camber

Front

0°

Rear

0°30’

Caster

Front

2°07’

Total toe

Front

0 mm (0 in.)

Rear

0 mm (0 in.)

BRAKES

Type of service brake

Front

Power-assisted self-adjusting ventilated disc

Rear (1999-2001 models)

Power-assisted self-adjusting drum

Rear (2002-2004 models)

Power-assisted self-adjusting solid disc

Type of parking brake

Mechanical actuating, rear wheels

Pad friction surface area

Front (1999-2001 models)

55 cm x 4 (8.5 sq in. x 4)

Front (2002-2004 models)

51 cm x 4 (7.9 sq in. x 4)

Rear (2002-2004 models)

22 cm x 4 (3.4 sq in. x 4)

Shoe friction surface area

Rear (1999-2001 models)

109 cm x 4 (16.9 sq in. x 4)

Rear (2002-2004 models)

58 cm x 4 (9.0 sq in. x 4)

TIRES

Size of front and rear tires

1999-2001 models

P215/65R16 96T

2002-2004 models

P225/60R16 98T

Size of spare tires

T135/80D16 101M

AIR CONDITIONING

Cooling capacity

Front

4,375 Kcal/h (17,300 BTU/h)

Rear

3,565 Kcal/h (14,100 BTU/h)

Compressor

Type/Manufacturer

Swash plate/DENSO

Number of cylinders

10

Capacity

210 m /rev. (12.81 cu in./rev.)

Maximum speed

7,600 rpm

Lubricant capacity

210 m (6 fl oz)

Lubricant type

ND-OIL 8

Condenser

Type

Corrugated fin

Evaporator

Type

Corrugated fin

Blower

Type

Sirocco fan

Motor input (Front)

225 W/12 V

Motor input (Rear)

180 W/12 V

Speed control (Front)

Manual A/C: 4-speed, Auto A/C: Infinite variable

Speed control (Rear)

3-speed

Maximum capacity (Front)

490 m /h (17,300 cu ft/h)

Maximum capacity (Rear)

375 m /h (13,200 cu ft/h)

Temperature control

Air-mix type

Compressor clutch

Type

Dry, single plate, Poly-V belt drive

Electrical power

consumption at 68°F (20°C)

40 W maximum at 12 V

Refrigerant

Type

HFC-134a (R-134a)

Quantity (Dual)

850

900 g (29

32 fl oz)

Quantity (Single)

600

650 g (21

23 fl oz)

(cont’d)

2

2

2

2

2

3

3

03/07/29 09:04:37 61S0X050_020_0023

−

−

−

−

−

−

−

−

−

−

−

−

−

−

−

−

−

−

−

−

−

−

−

(cont’d)

Item

Measurement

Qualification

Specification

2-24

Design Specifications

ELECTRICAL

RATINGS

Battery

12 V

20/5 HR 65A

Starter

12 V

1.6 kW

Alternator

12 V

130A

Fuses

Under-hood fuse/relay box

120A, 50A, 40A, 30A, 20A, 15A, 7.5A

Under-dash driver’s fuse/

relay box

30A, 15A, 10A, 7.5A

Under-dash passenger’s

fuse/relay box

20A, 15A, 10A, 7.5A

Multi-fuse/relay box

(1999-2002 models)

40A, 30A, 20A

Under-hood subfuse box

(2003-2004 models)

40A, 30A, 20A

Light bulbs

Headlights high/low

12 V

60/55 W

Front turn signal/Front side

marker lights

12 V

21 W/5 W (two filaments)

Rear turn signal lights

12 V

21 W

Brake/Taillights

12 V

21/5 W

Inner Taillights

12 V

5 W

High mount brake light

12 V

18 W

Back-up lights

12 V

21 W

License plate light

12 V

5 W

Cargo area light

12 V

8 W

Vanity mirror lights

12 V

1.8 W

Center pocket light

12 V

3.4 W

Front individual map lights

12 V

4 cp

Rear individual map lights

12 V

10 W

Gauge lights

12 V

3.0 W, 3.4 W, 1.4 W

Indicator lights

12 V

LED, 14 V

0.84 W, 1.4 W

Panel and pilot lights

14 V

0.7 W

Front heater control panel

lights

8 V

1.2 W, 14 V

1.12 W, 1.4 W

Rear heater control panel

lights

14 V

1.4 W

03/07/29 09:04:37 61S0X050_020_0024

＊０１

Ｓ０Ｘ４Ａ００００００００００００００ＮＣＡＴ００

2-25

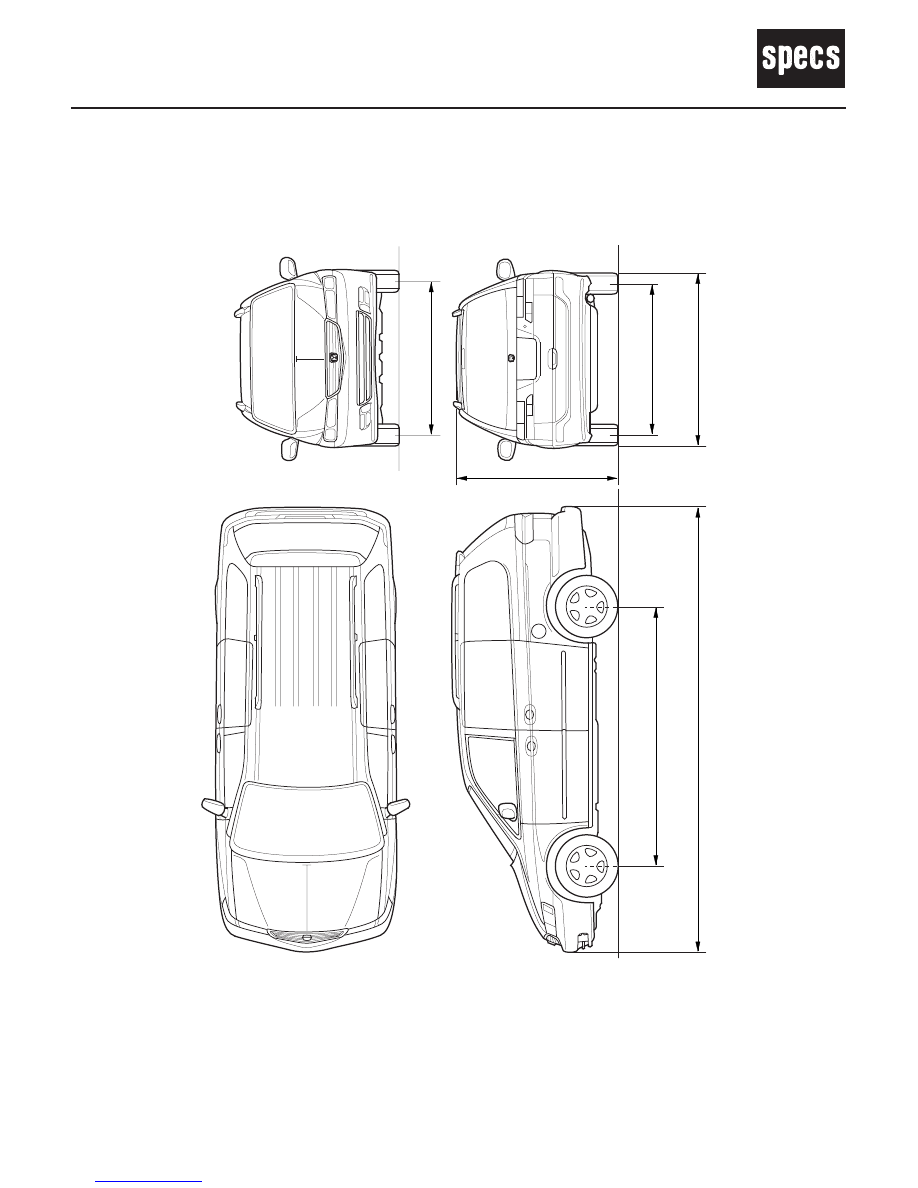

Body Specifications

* : VAN, LX
* : EX, EXL

1,740 mm (68.5 in.)*

1,770 mm (69.7 in.)*

1,680

m

m

(66.

1

in.)

1

,680

m

m

(66.

1

in.)

1,

920

mm

(75.6

in.)

3,00

0

m

m

(11

8.1

in.

)

5,11

0

m

m

(20

1.2

in.

)

1

2

1

2
