Fig. 79: Removing Evaporator Core Without Bending Lines

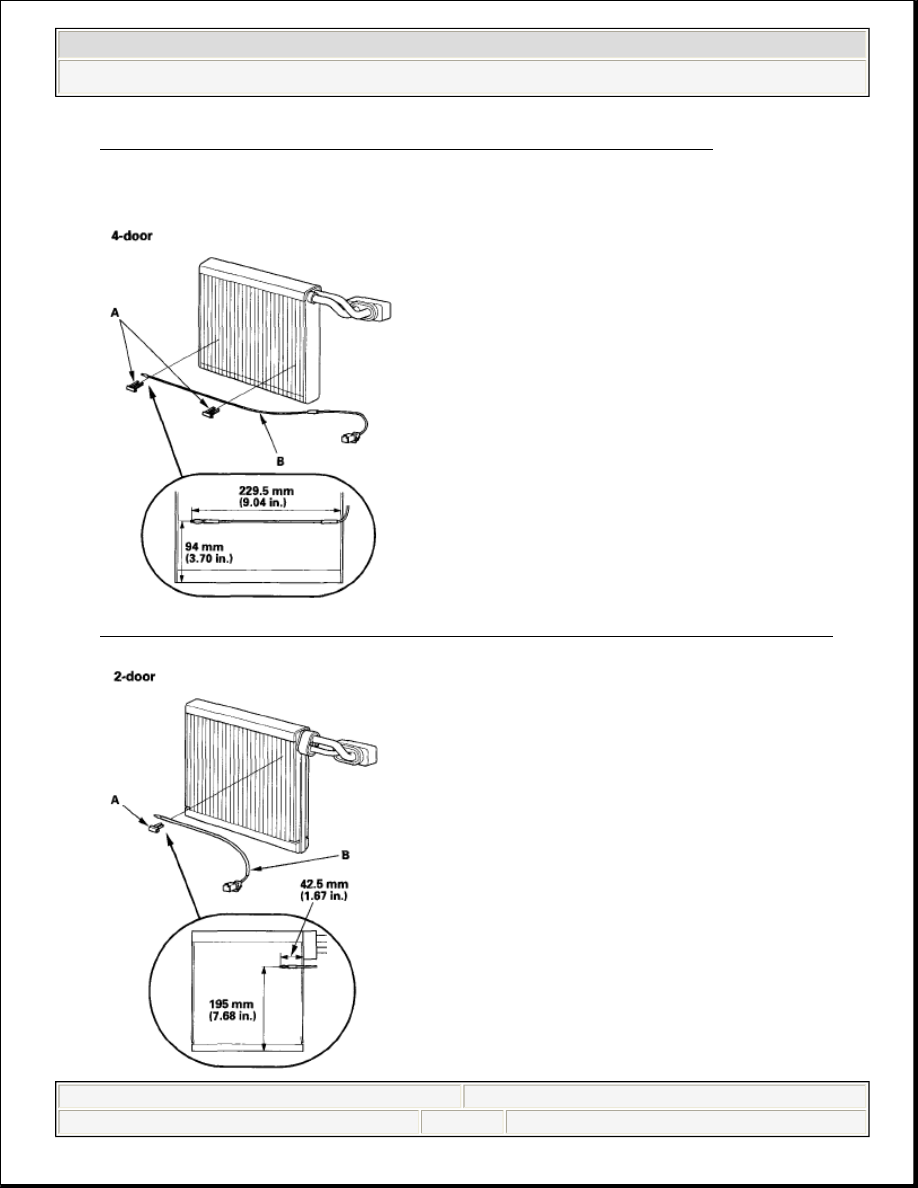

8. Remove the clips (A) and the evaporator temperature sensor (B).

Fig. 80: Removing Clips And Evaporator Temperature Sensor (4-Door)



2008 Honda Civic EX

2006-08 HVAC Heating/Air Conditioning - Civic (All Except Hybrid)



































Fig. 81: Removing Clips And Evaporator Temperature Sensor (2-Door)

9. Install the core in the reverse order of removal and note these items:

If you're installing a new evaporator core, add refrigerant oil (SP-10) (see
A/C REFRIGERANT OIL REPLACEMENT ).

Replace the O-rings with new ones at each fitting, and apply a thin coat of
refrigerant oil before installing them. Be sure to use the correct O-rings for
HFC-134a (R-134a) to avoid leakage.

Immediately after using the oil, reinstall the cap on the container, and seal
it to avoid moisture absorption.

Do not spill the refrigerant oil on the vehicle; it may damage the paint; if
the refrigerant oil contacts the paint, wash it off immediately.

Make sure that there is no air leakage.

Charge the system (see SYSTEM CHARGING ).

HEATER UNIT/CORE REPLACEMENT

SRS components are located in this area. Review the SRS component locations (see
COMPONENT LOCATION INDEX ) and the precautions and procedures (see
PRECAUTIONS AND PROCEDURES ) in the SRS before doing repairs or
service.

1. Make sure you have the anti-theft code for the audio or the navigation system,

then write down the audio presets.

2. Make sure the ignition is OFF, then disconnect the negative cable from the

battery.

3. Disconnect the A/C line from the evaporator core (see EVAPORATOR

CORE REPLACEMENT ).

4. Remove the air cleaner housing assembly, R18A1 engine (see THROTTLE

BODY CLEANING ), K20Z3 engine (see AIR CLEANER
REMOVAL/INSTALLATION ).

5. When the engine is cool, drain the engine coolant from the radiator, R18A1

engine (see COOLANT REPLACEMENT ), K20Z3 engine (see COOLANT
CHECK ).



2008 Honda Civic EX

2006-08 HVAC Heating/Air Conditioning - Civic (All Except Hybrid)



































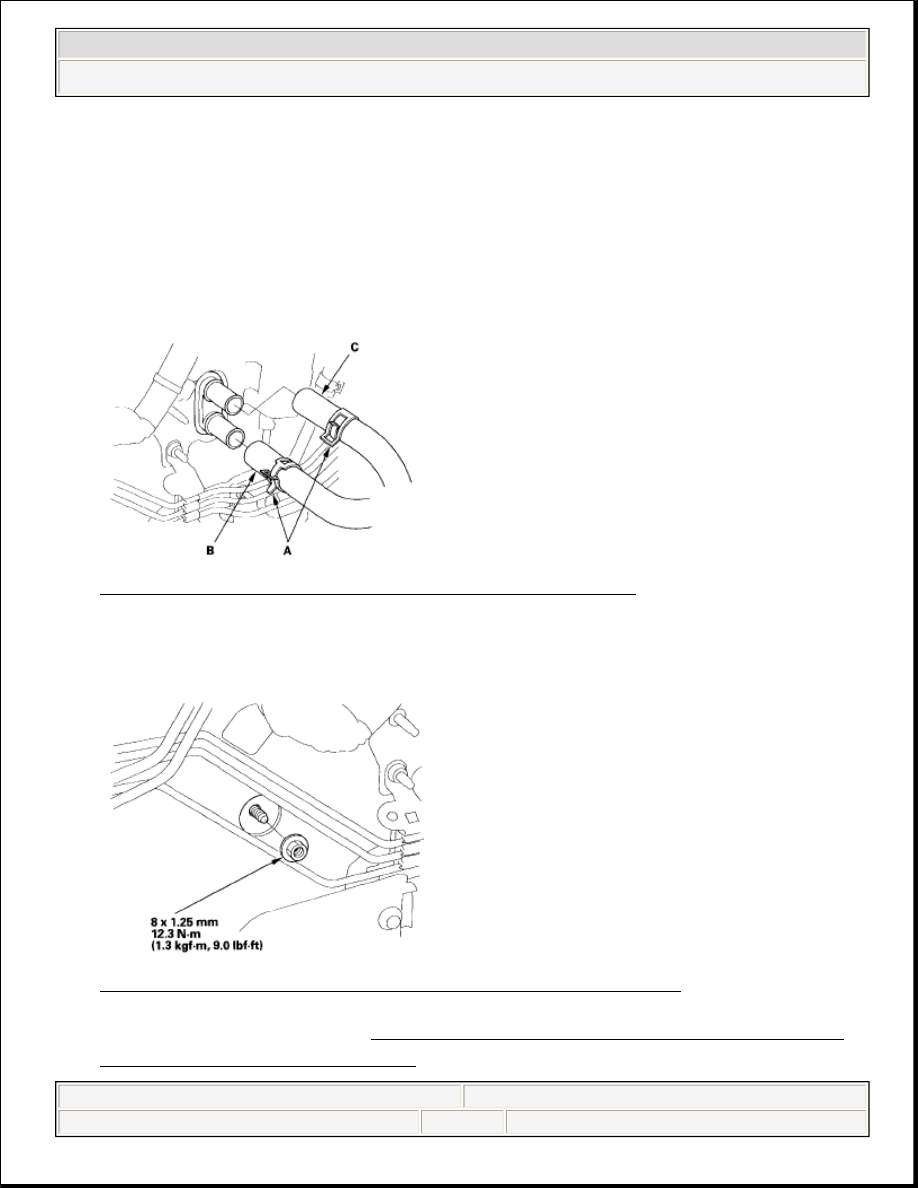

6. From under the hood, slide the hose clamps (A) back. Disconnect the inlet

heater hose (B) and the outlet heater hose (C) from the heater unit. Note the
orientation of the hose.

Engine coolant will run out when the hoses are disconnected; drain it into a
clean drip pan. Be sure not to let coolant spill on the electrical parts or the
painted surfaces. If any coolant spills, rinse it off immediately.

Fig. 82: Disconnecting Inlet And Outlet Heater Hose

7. Remove the mounting nut from the heater unit. Take care not to damage or

bend the fuel lines or brake lines, etc.

Fig. 83: Removing Heater Unit Nut (With Specifications)

8. Remove the dashboard (see DASHBOARD/STEERING HANGER BEAM

REMOVAL/INSTALLATION ).



2008 Honda Civic EX

2006-08 HVAC Heating/Air Conditioning - Civic (All Except Hybrid)



































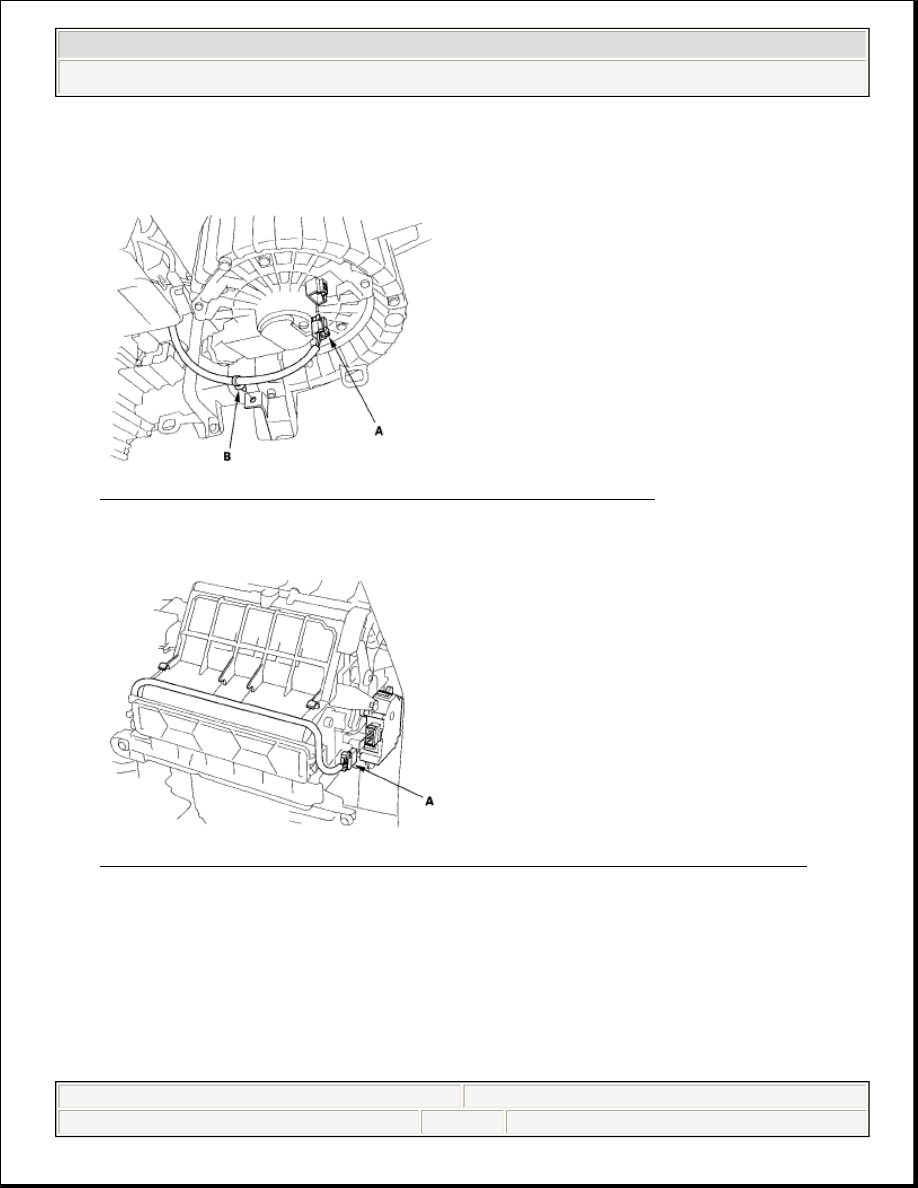

9. Disconnect the connector (A) from the blower motor. Remove the wire harness

clip (B).

Fig. 84: Disconnecting Connector From Blower Motor

10. Disconnect the connector (A) from the recirculation control motor.

Fig. 85: Disconnecting Connector From Recirculation Control Motor

11. Disconnect the connectors (A) from the mode control motor, the evaporator

temperature sensor, and the power transistor. Remove the wire harness clips
(B).
