Honda Civic. Manual - part 768

8. R18A1 engine: Measure the voltage between the A/C compressor clutch 3P

connector terminal No. 3 and body ground.

K20Z3 engine: Measure the voltage between the A/C compressor clutch 3P
connector terminal No. 1 and body ground.

R18A1 engine

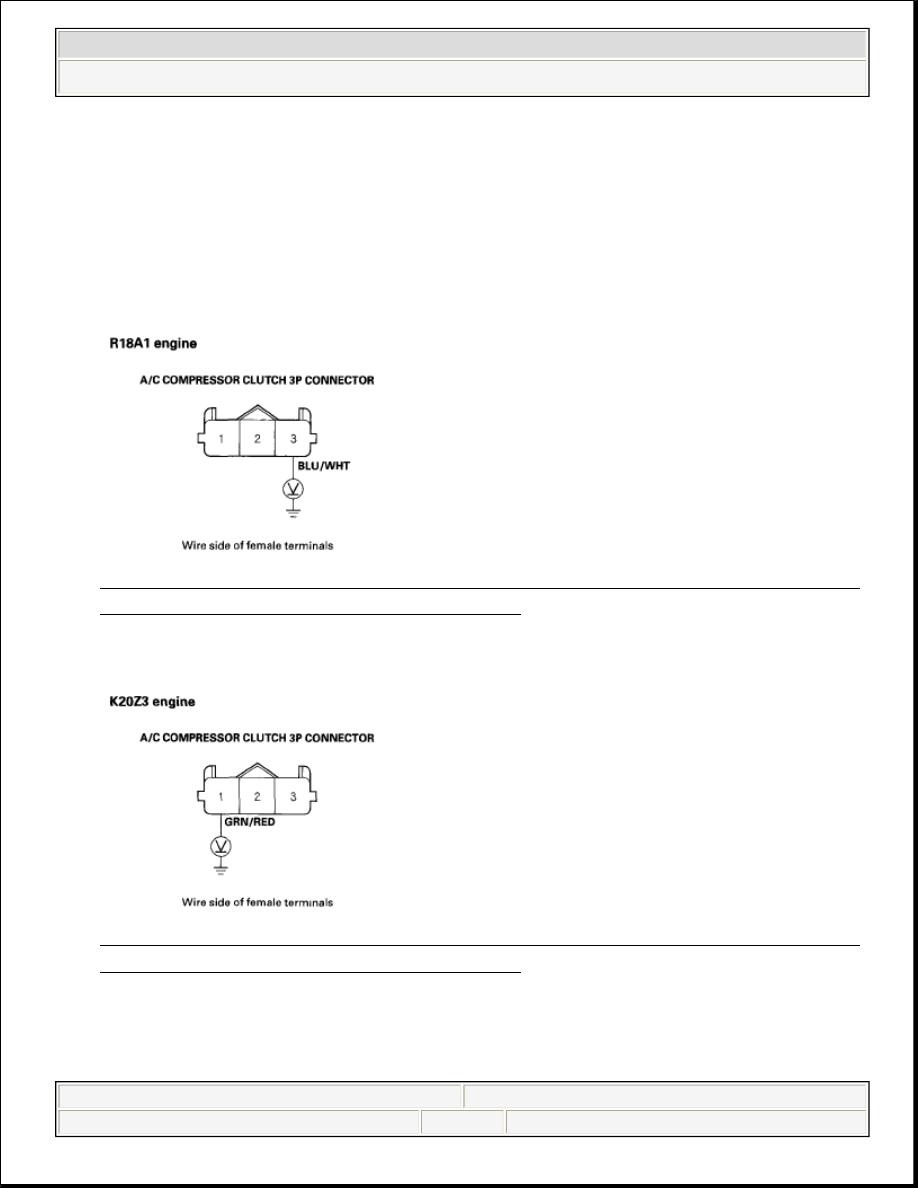

Fig. 67: Measuring Voltage Between A/C Compressor Clutch 3P Terminal
No. 3 And Body Ground (R18A1 Engine)

K20Z3 engine

Fig. 68: Measuring Voltage Between A/C Compressor Clutch 3P Terminal
No. 1 And Body Ground (K20Z3 Engine)

Is there battery voltage?

YES - Go to step 9.



2008 Honda Civic EX

2006-08 HVAC Heating/Air Conditioning - Civic (All Except Hybrid)



































NO - Repair open in the wire between the A/C compressor and the MICU. If
the wire is OK, substitute a known-good MICU and recheck. If the symptom
goes away, replace the original MICU.

9. Test the A/C compressor thermal protector (see A/C COMPRESSOR

CLUTCH CHECK ).

Is the A/C compressor thermal protector OK?

YES - Go to step 10.

NO - Replace the A/C compressor thermal protector (see A/C
COMPRESSOR THERMAL PROTECTOR REPLACEMENT ).

10. R18A1 engine: Check for continuity between the HVAC control unit 24P

connector terminal No. 11 and the A/C compressor clutch 3P connector
terminal No. 1.

K20Z3 engine: Check for continuity between the HVAC control unit 24P
connector terminal No. 11 and the A/C compressor clutch 3P connector
terminal No. 3.

R18A1 engine

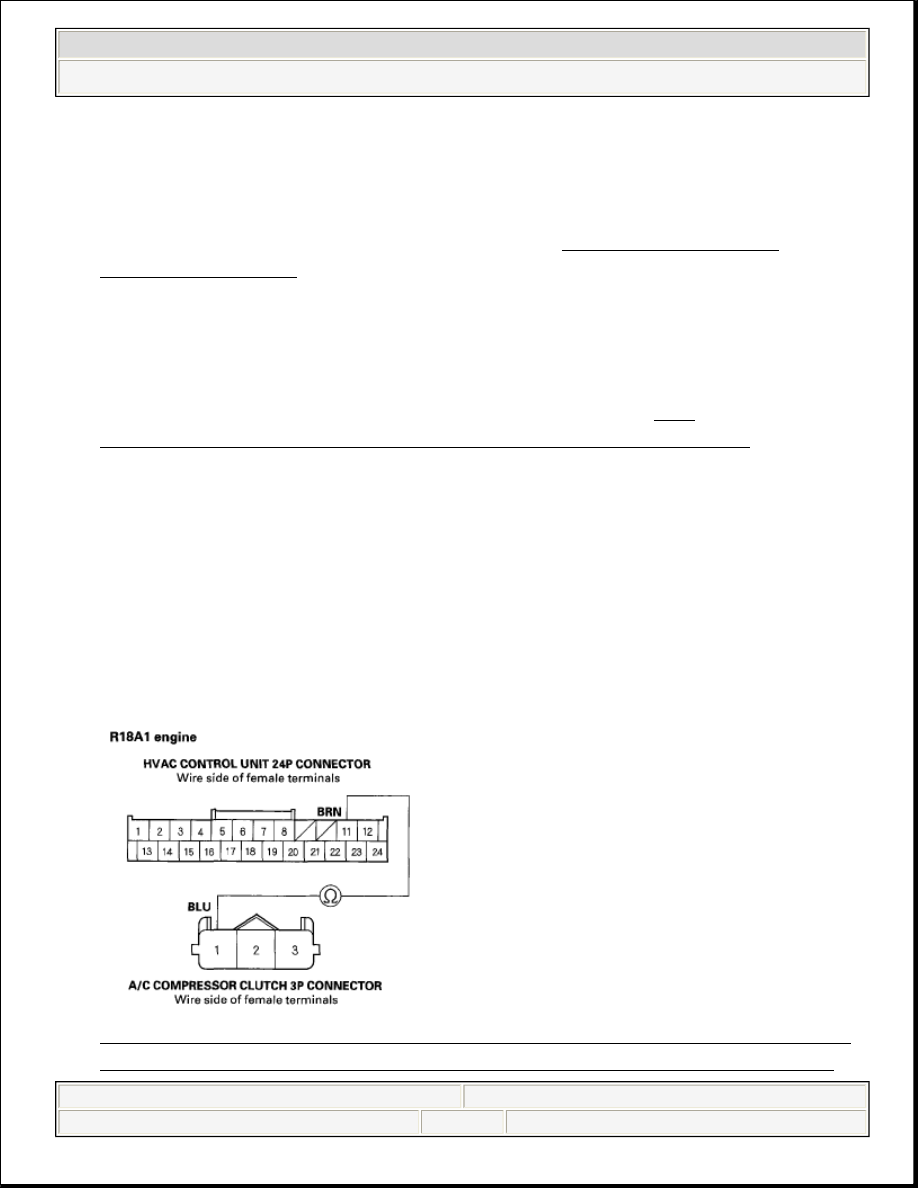

Fig. 69: Checking Continuity Between HVAC Control Unit 24P Terminal
No. 11 And A/C Compressor Clutch 3P Terminal No. 1 (R18A1 Engine)



2008 Honda Civic EX

2006-08 HVAC Heating/Air Conditioning - Civic (All Except Hybrid)



































K20Z3 engine

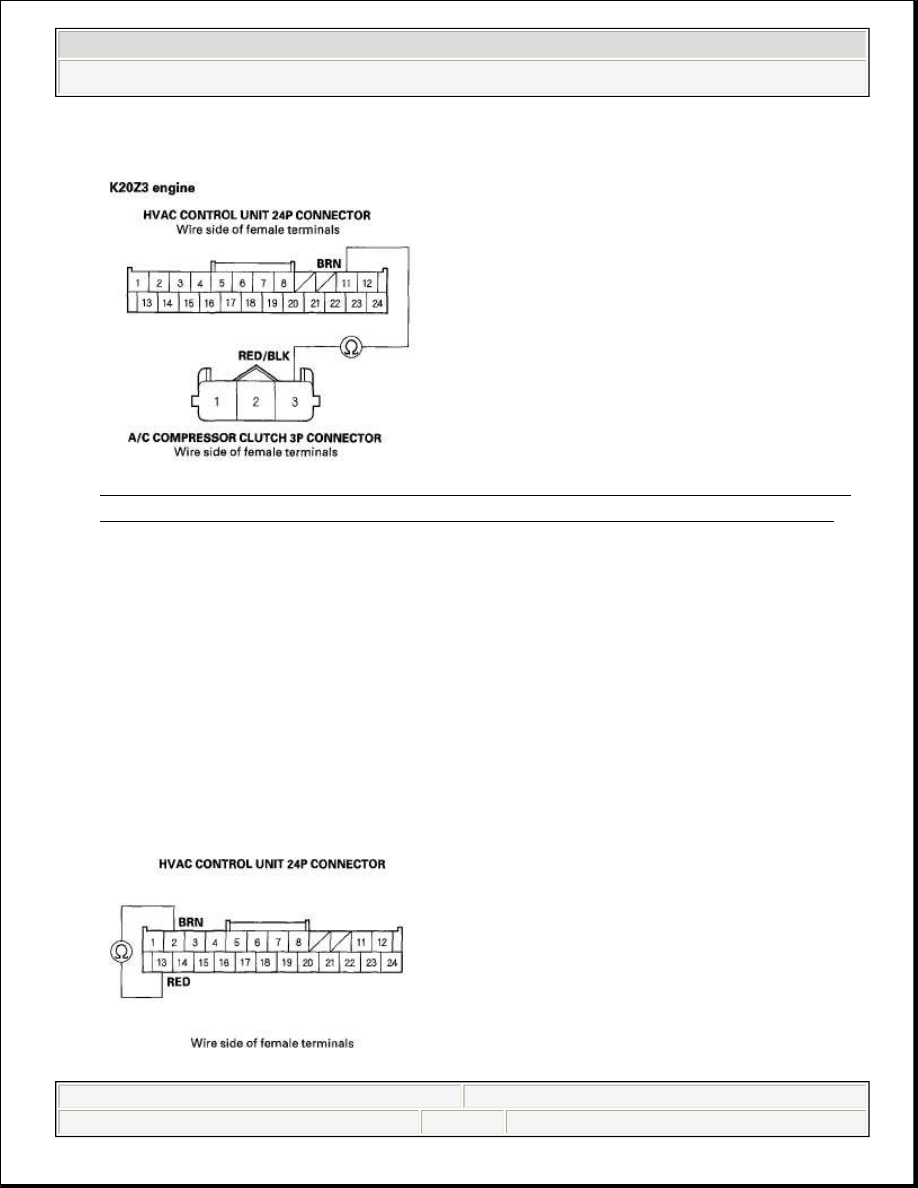

Fig. 70: Checking Continuity Between HVAC Control Unit 24P Terminal
No. 11 And A/C Compressor Clutch 3P Terminal No. 3 (K20Z3 Engine)

Is there continuity?

YES - Check for loose wires or poor connections at the HVAC control unit
24P connector and at the A/C compressor clutch 3P connector.

NO - Repair open in the wire between the HVAC control unit and A/C
compressor.

11. Turn the ignition switch to LOCK (0).
12. Measure the evaporator temperature sensor resistance between the HVAC

control unit 24P connector terminals No. 2 and No. 13.



2008 Honda Civic EX

2006-08 HVAC Heating/Air Conditioning - Civic (All Except Hybrid)



































Fig. 71: Measuring Evaporator Temperature Sensor Resistance Between
HVAC Control Unit 24P Connector Terminals No. 2 And No. 13

Is resistance less than 24 kohms ?

YES - Go to step 13.

NO - Test the evaporator temperature sensor (see EVAPORATOR
TEMPERATURE SENSOR TEST ).

13. Reconnect the HVAC control unit 24P connector.
14. Turn the ignition switch ON (II).
15. Check if the blower motor operates at all speeds.

Does the blower motor operates at all speeds?

YES - Check for loose wires or poor connections at the HVAC control unit
24P connector. If the connections are good, substitute a known-good HVAC
control unit and recheck. If the symptom goes away, replace the original
HVAC control unit.

NO - Repair the problem in the blower motor circuit.

EVAPORATOR TEMPERATURE SENSOR TEST

1. Remove the evaporator core and the evaporator temperature sensor (see

EVAPORATOR CORE REPLACEMENT ).

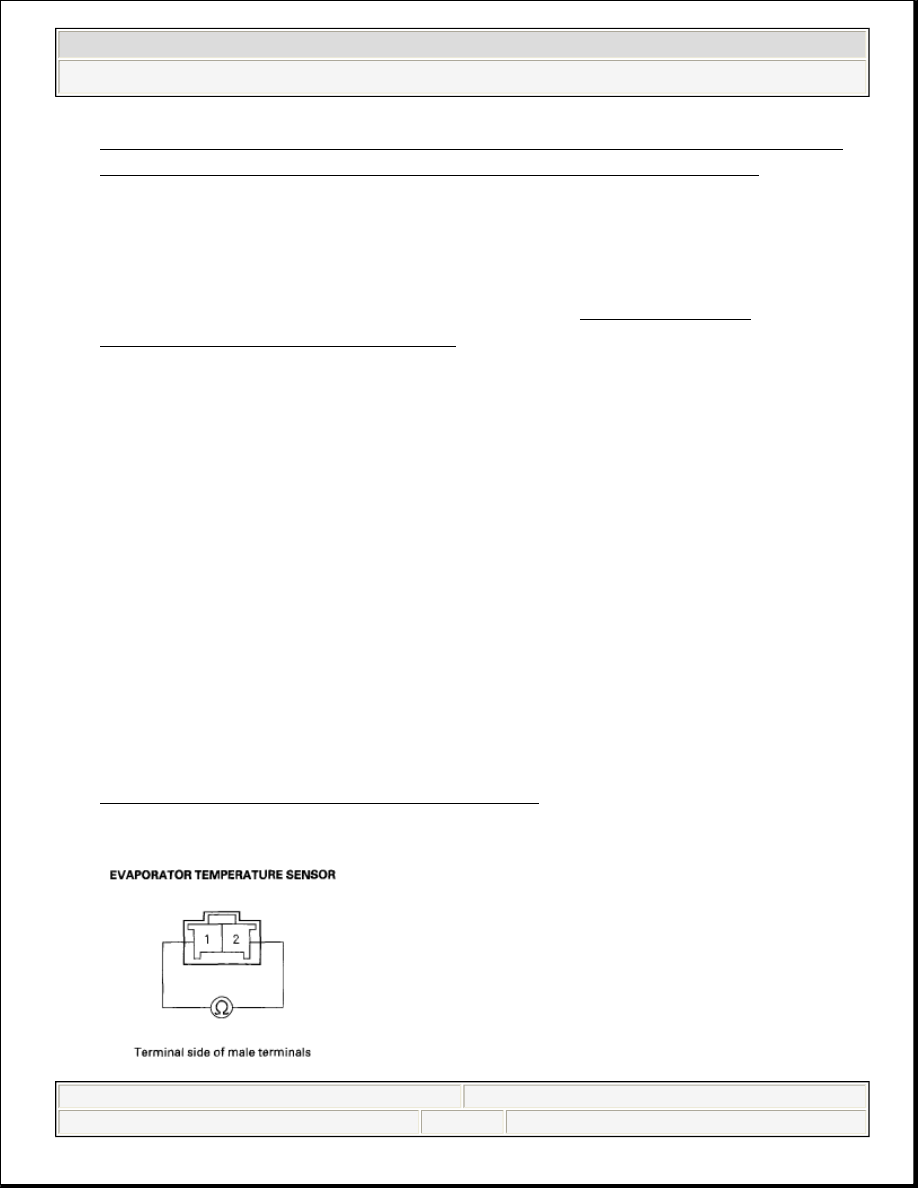

2. Dip the sensor in ice water, and measure the resistance between its terminals.



2008 Honda Civic EX

2006-08 HVAC Heating/Air Conditioning - Civic (All Except Hybrid)
