1. Turn the ignition switch OFF.
2. Remove the gauge control module (SPEEDO) and disconnect the 12P

connector from it (see SPEEDOMETER ).

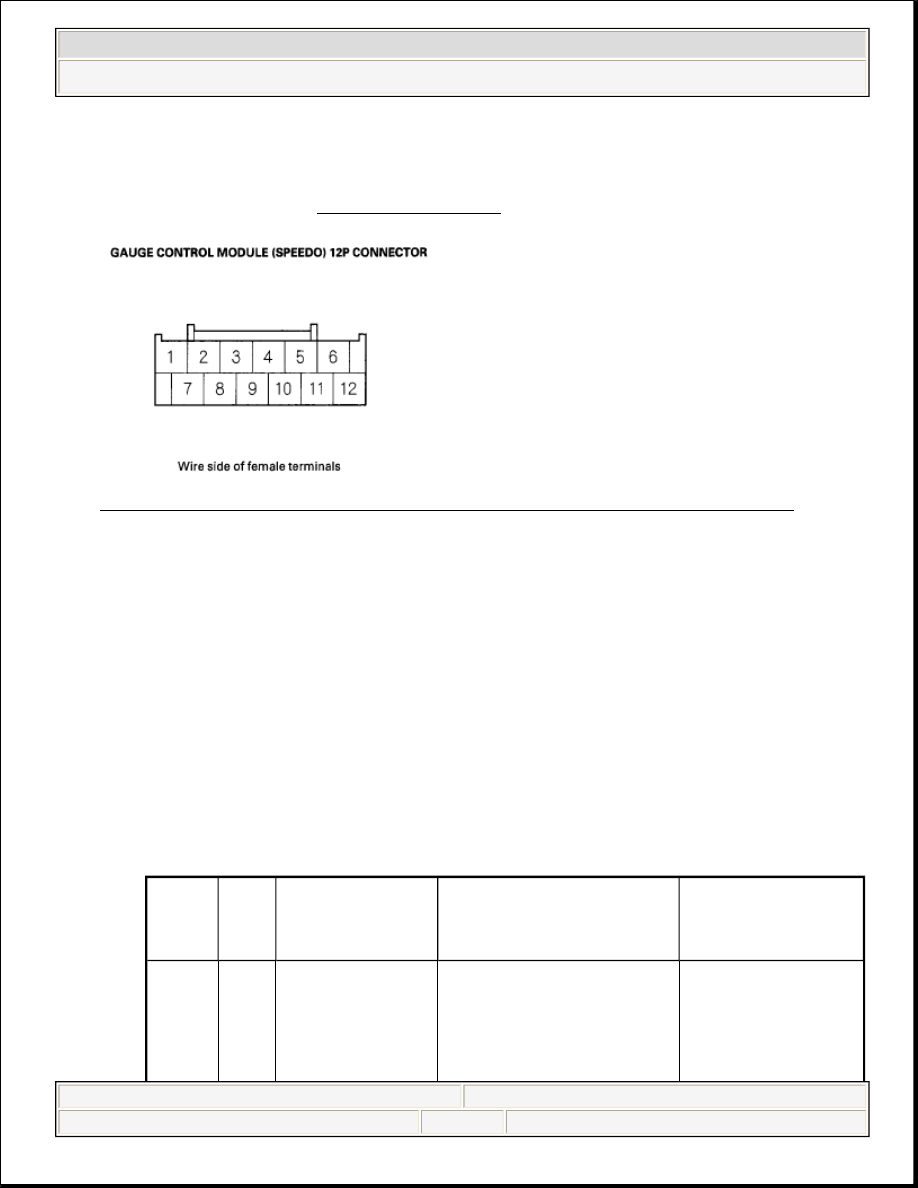

Fig. 21: Identifying Gauge Control Module (Speedo) 12P Connector

3. Inspect the connector and socket terminals to be sure they are all making good

contact.

If the terminals are bent, loose or corroded, repair them as necessary, and
recheck the system.

If the terminals are OK, go to step 4.

4. With the connector still disconnected, make these input tests at the connector.

If any test indicates a problem, find and correct the cause, then recheck the
system.

If all the input tests prove OK, go to step 5.

GAUGE CONTROL MODULE (SPEEDO) INPUT TEST
(CONNECTOR DISCONNECTED)

Cavity Wire Test condition

Test: Desired result

Possible cause if

result is not

obtained

11

BLU

Ignition switch
ON, turn signal

Check for voltage to
ground: There should be
battery voltage when the

Faulty MICU

Faulty
combination
light switch



2008 Honda Civic EX

2006-08 ACCESSORIES & EQUIPMENT Gauges - Civic (All Except Hybrid)



































5. Reconnect the connector to the gauge control module (speedo), and make the

input test at the connector.

If any test indicates a problem, find and correct the cause, then recheck the
system.

If the input test proves OK, the gauge control module (speedo) must be
faulty; replace it.

GAUGE CONTROL MODULE (SPEEDO) INPUT TEST
(CONNECTOR RECONNECTED)

switch in LEFT lights are flashing.

An open in
the wire

12

GRN

Ignition switch
ON, turn signal
switch in
RIGHT

Check for voltage to
ground: There should be
battery voltage when the
lights are flashing.

Faulty MICU

Faulty
combination
light switch

An open in
the wire

7

LT

GRN

Under all
conditions
(disconnect the
gauge control
module (tach)
36P connector)

Check for continuity
between the No. 7
terminal and gauge
control module (tach)
36P connector No. 20
terminal: There should
be continuity.

An open in the
wire

Check for continuity

between the No. 7
terminal and body

ground (gauge control

module (tach) 36P

connector

disconnected): There

should be no continuity.

A short ground in
the wire

Test

Test: Desired

Possible cause if result



2008 Honda Civic EX

2006-08 ACCESSORIES & EQUIPMENT Gauges - Civic (All Except Hybrid)



































REPLACEMENT

TACHOMETER

1. Remove the subdisplay visor assembly (see SUBDISPLAY VISOR

REMOVAL/INSTALLATION ).

2. Remove the three screws from the gauge control module (tach) (A).

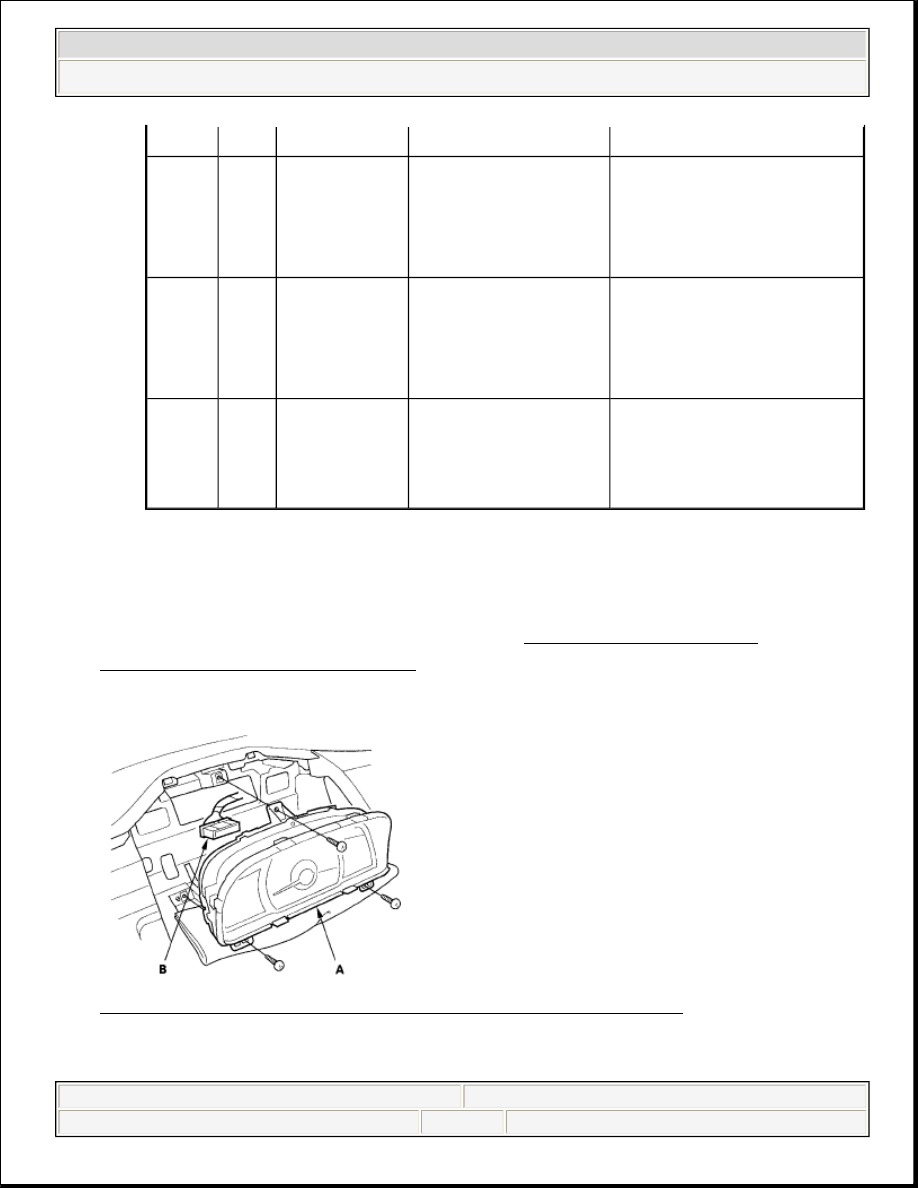

Fig. 22: Removing Gauge Control Module Screws (Tach)

3. Disconnect the 36P connector (B) from the gauge control module (tach).

Cavity Wire condition

result

is not obtained

6

WHT

Under all
conditions

Check for voltage to
ground: There
should be battery
voltage.

Blown No. 23 (10 A)
fuse in the under-
hood fuse/relay box

An open in the wire

5

BRN

Ignition
switch ON
(ID

Check for voltage to
ground: There
should be battery
voltage.

Blown No. 10 (7.5
A) fuse in the under-
dash fuse/relay box

An open in the wire

4

BLK

Under all
conditions

Check for voltage to
ground: There
should be less than
0.5 V.

Poor ground(G504)

An open in the wire



2008 Honda Civic EX

2006-08 ACCESSORIES & EQUIPMENT Gauges - Civic (All Except Hybrid)



































4. Install the gauge in the reverse order of removal.

SPEEDOMETER

1. Remove the instrument panel (see INSTRUMENT PANEL

REMOVAL/INSTALLATION .

2. Remove the three screws from the gauge control module (speedo) (A).

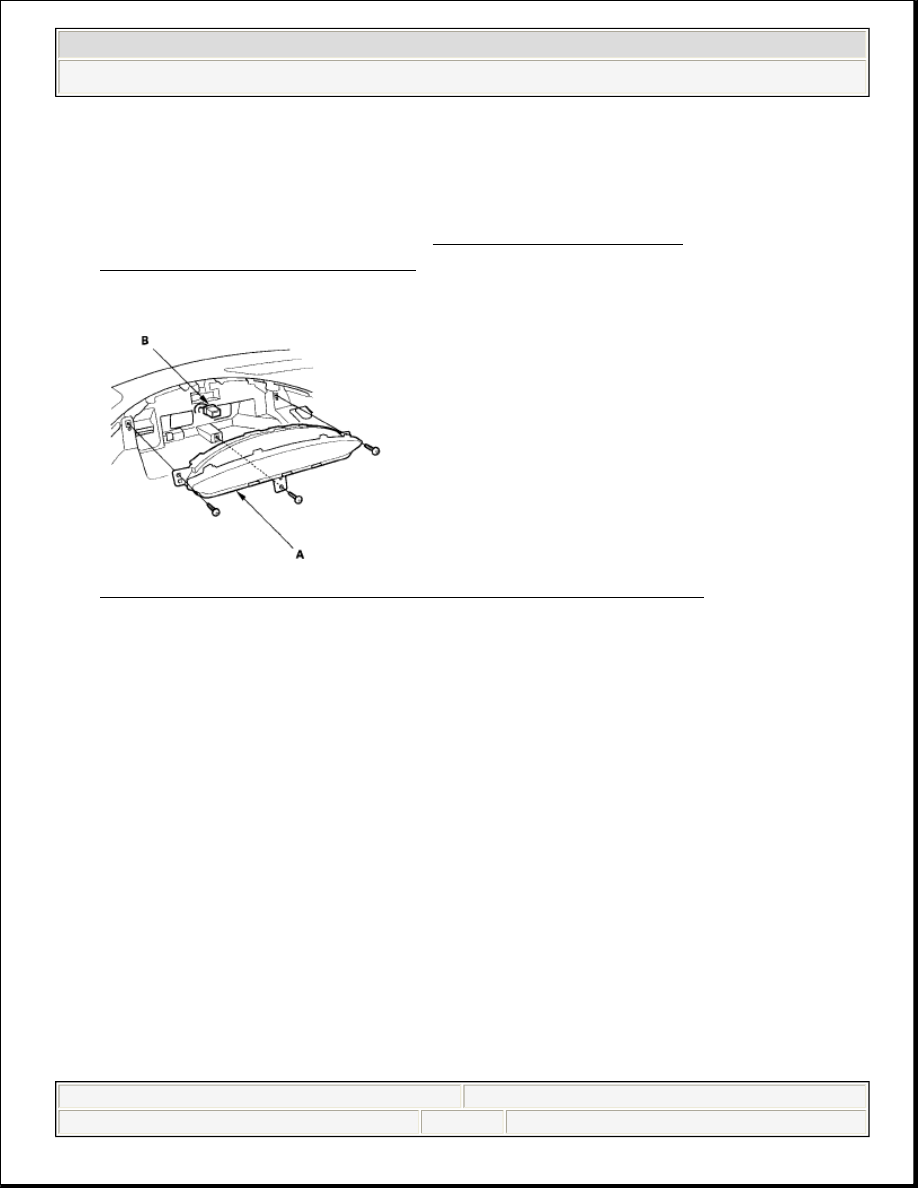

Fig. 23: Removing Gauge Control Module Screws (Speedo)

3. Disconnect the 12P connector (B) from the gauge control module (speedo).
4. Install the gauge in the reverse order of removal.

REWRITING THE ODO DATA AND TRANSFERRING SMART MAINTENANCE
ON A NEW GAUGE CONTROL MODULE

NOTE:

Obtain a new gauge control module before starting the
rewriting process.

Rewriting is not possible on a gauge control module
that will not communicate with the HDS.

Make sure that the HDS shows the correct VIN for the
car you are working on.

One you have started this procedure, you must
complete it before removing the HDS from the DLC.

Connect a battery jump box (not a Battery charger) to
insure that correct battery voltage will be maintained.
