Hafei Lobo. Service Manual - part 13

HAFEI

LOBO

PARAL DEL CENTRO - REEMPLAZAR

DERECHA SUPERIOR

93801000

0.3

DERECHA INFERIOR

9380200

0.2

PARAL DEL CENTRO - REEMPLAZAR

IZQUIERDO SUPERIOR

9380400

0.3

IZQUIERDO INFERIOR

9380500

0.2

CUBIERTA PANEL FRONTAL - REEMPLAZAR

DERECHA

9380700

0.2

IZQUIERDO

9380800

0.2

CUBIERTA PANEL TRASERO - REEMPLAZAR

DERECHA

9381100

0.2

IZQUIERDO

9381200

0.2

4

PARAL TRASERO , VIDRIO POSTERIOR - REEMPLAZAR

9381400

0.2

5

SOPORTE, ADORNO PARABRISAS - REEMPLAZAR

9381600

0.2

CUBIERTA LATERAL - REEMPLAZAR

DERECHA

9382100

0.2

IZQUIERDO

9382200

0.2

8

PARAL C - REEMPLAZAR

9382400

0.6

TABLEROS Y PANELES INTERNOS

IR A 9G

CABINA Y ACCESORIOS

IR 9

INICIO

INICIO

PARALES INTERNOS

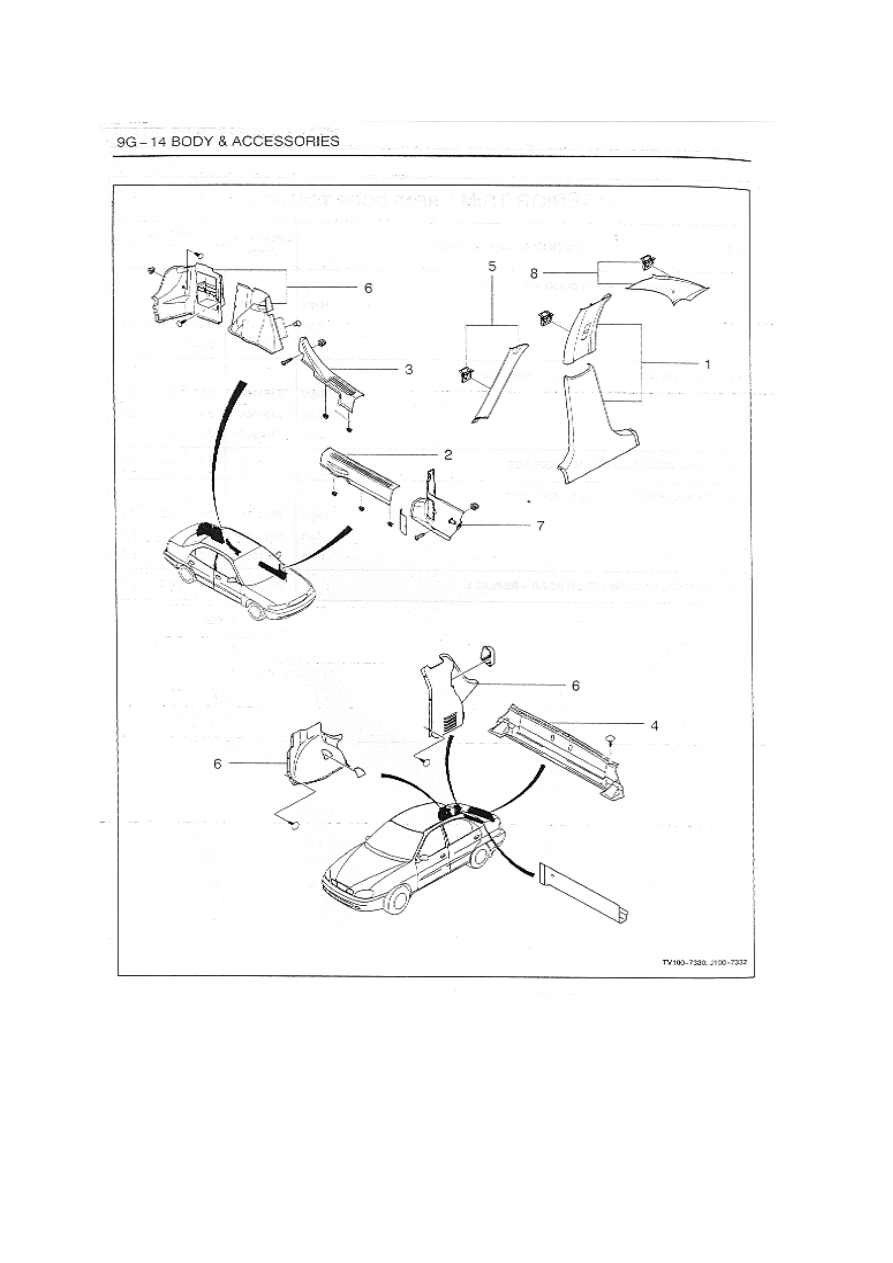

AJUSTE INTERIOR - AJUSTE DE LOS PARALES  (638)

No

DESCRIPCIÓN DE LA OPERACIÓN

CODIGO

OPERACIÓN

9G - 15

1

2

7

3

HAFEI

LOBO

1

ALFOMBRA, PISO DE UNA PIEZA - REEMPLAZAR

9390100

1.4

9390300

0.2

3

CUBIERTA RUEDA DE REPUESTO - REEMPLAZAR

9390500

0.2

TABLEROS Y PANELES INTERNOS

IR A 9G

CABINA Y ACCESORIOS

IR 9

INICIO

INICIO

2

DESCRIPCIÓN DE LA OPERACIÓN

CODIGO

OPERACIÓN

ALFOMBRA, TRASERA COMPARTIMIENTO PANEL PISO - REEMPLAZAR

ALFOMBRA DEL PISO

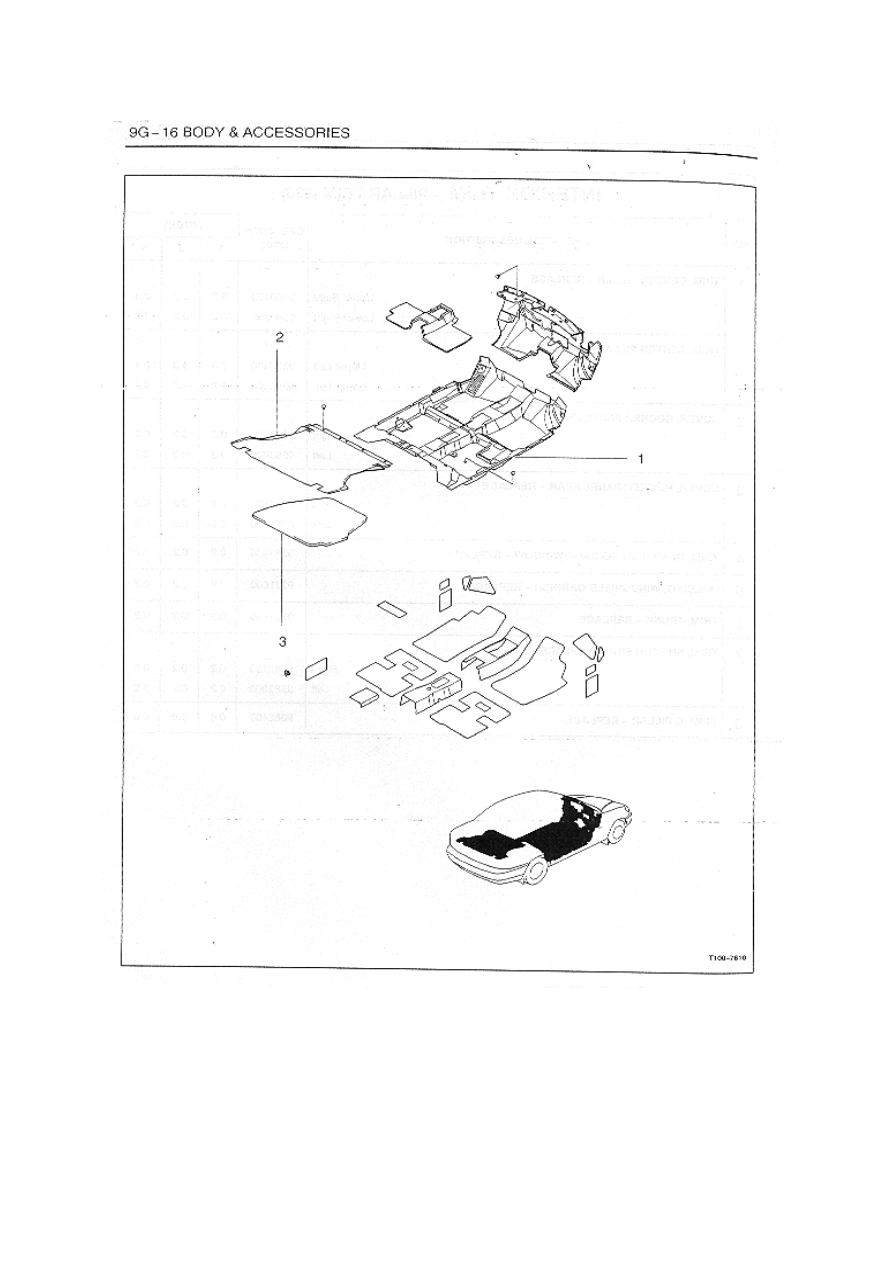

AJUSTE INTERIOR - ALFOMBRA DEL PISO (939)

No

9G - 17

9H - 3

ASIENTO DELANTERO

IR A 9H-3

9H - 3

ASIENTO TRASERO

IR A 9H-5

9H

ASIENTOS

HAFEI

LOBO

CARRIL DE GUÍA, MANUAL DELANTERO DEL ASIENTO - REEMPLAZAR

PASAJERO

9410100

0.4

CONDUCTOR

9410300

0.4

PERILLAINFERIOR, ASIENTO FRONTAL

PASAJERO

9410500

0.2

CONDUCTOR

9410600

0.2

REGULADOR ASIENTO FRONTAL - REEMPLAZAR

PASAJERO

9410800

0.2

CONDUCTOR

9410900

0.2

CUBIERTA DEL RIEL, LADO DELANTERO DEL ASIENTO - REEMPLAZAR

PASAJERO

9412100

0.2

CONDUCTOR

9412200

0.2

ESPALDAR ASIENTO DELANTERO - REEMPLAZAR

PASAJERO

9412400

0.5

CONDUCTOR

9412500

0.5

APOYO PARA LA CABEZA Y/O CUBIERTA, ASIENTO DELANTERO -
REEMPLAZAR

PASAJERO

9412700

0.2

CONDUCTOR

9412800

0.2

CUBIERTA Y/O COJÍN, COJÍN ASIENTO DELANTERO - REEMPLAZAR

PASAJERO

9413100

0.8

CONDUCTOR

9413200

0.8

FORRO Y/O COJÍN, AMORTIGUADOR DEL RESPALDO DEL ASIENTO
DELANTERO - REEMPLAZAR

PASAJERO

9413400

0.7

CONDUCTOR

9413500

0.7

RECLINABLE, ASIENTO DELANTERO - REEMPLAZAR

PASAJERO

9413700

0.6

CONDUCTOR

9413800

0.6

BUJE, APOYA CABEZA - REEMPLAZAR

PASAJERO

9414100

0.3

CONDUCTOR

9414200

0.3

ASIENTOS

IR A 9H

CABINA Y ACCESORIOS

IR 9

INICIO

INICIO

7

8

10

9

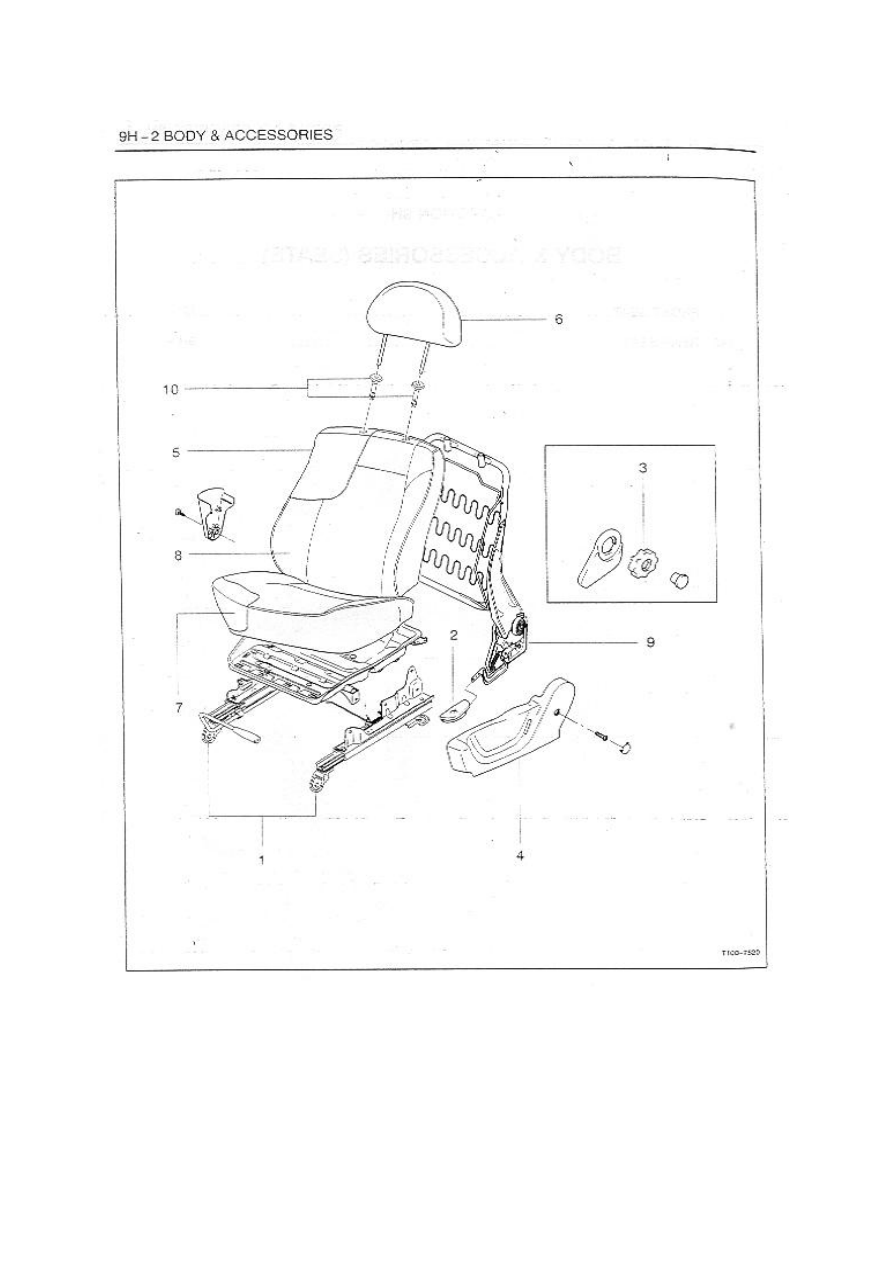

ASIENTOS - ASIENTO DELANTERO (941)

No

DESCRIPCIÓN DE LA OPERACIÓN

CODIGO

OPERACIÓN

1

4

5

6

3

2

9H - 3

ASIENTO DELANTERO

HAFEI

LOBO

1

MONTAJE DEL ASIENTO, PARTE TRASERA - REEMPLAZAR

9420100

0.3

2

COJIN ASIENTO ESPALDAR  – REEMPLAZAR

9420300

0.3

3

COJIN ASIENTO - REEMPLAZAR

9420500

0.2

4

CUBIERTA COJIN - REEMPLAZAR

9420700

0.9

5

CUBIERTA COJIN ESPALDAR  - REEMPLAZAR

9420900

1.4

ASIENTOS

IR A 9H

CABINA Y ACCESORIOS

IR 9

INICIO

INICIO

No

DESCRIPCIÓN DE LA OPERACIÓN

CODIGO

OPERACIÓN

9H - 5

ASIENTO TRASERO

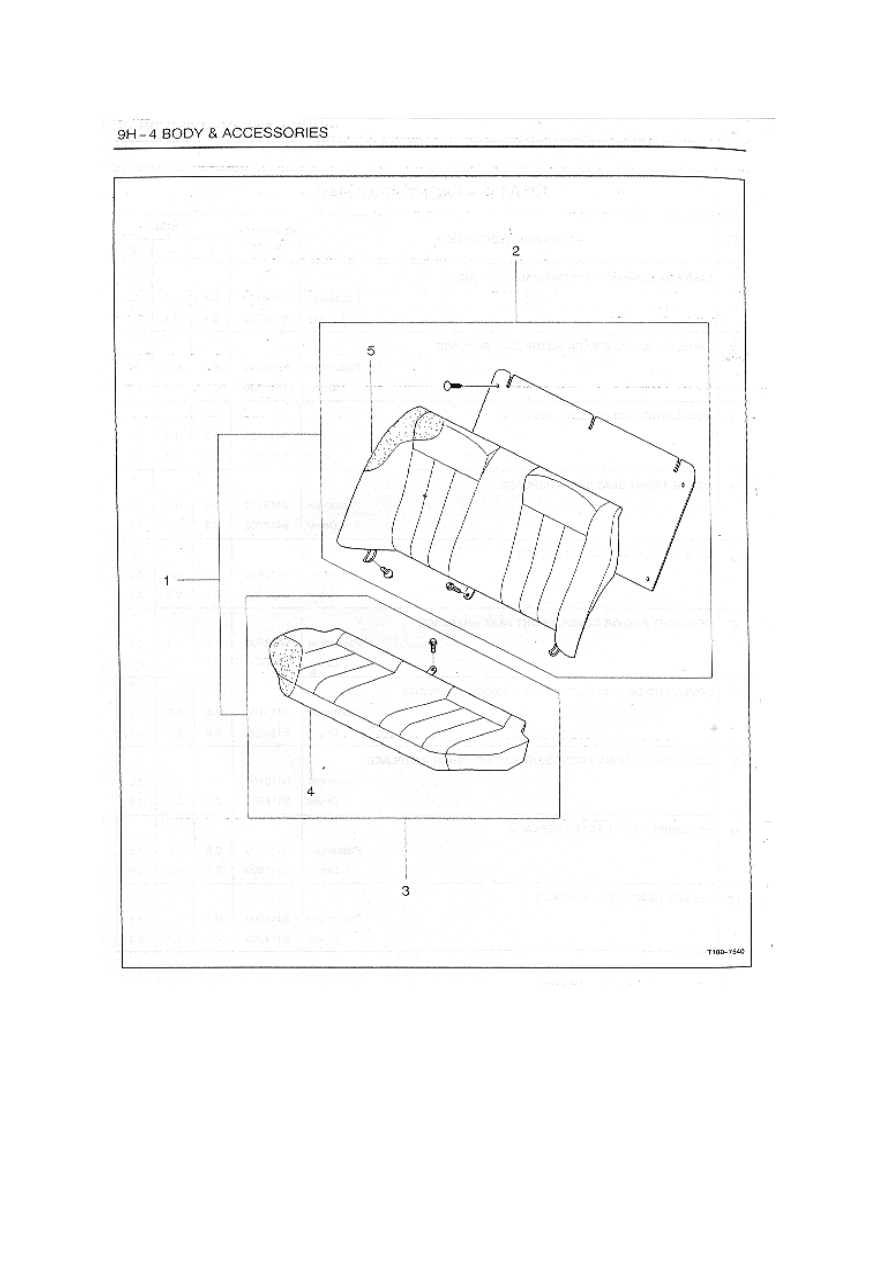

ASIENTOS - ASIENTO POSTERIOR (942)

9L – 3

VIDRIOS Y  ESPEJOS EXTRERIORES

IR A 9L-3

HAFEI

LOBO

1

VIDRIO PARABRISAS - REEMPLAZAR

9460100

0.6

2

EMPAQUE FRENTE DEL PARABRISAS - REEMPLAZAR

9460600

0.6

VIDRIO, PUERTA DELANTERA – REEMPLAZAR

DERECHA

9461100

0.6

IZQUIERDA

9461200

0.6

VIDRIO, PUERTA POSTERIOR - REEMPLAZAR

DERECHA

9461400

0.6

IZQUIERDA

9461500

0.6

5

VIDRIO, VENTANA TRASERA - REEMPLAZAR

9461700

0.4

9461900

0.4

RETROVIZOR - REEMPLAZAR

DERECHA

9462300

0.2

IZQUIERDA

9462400

0.2

ESPEJO RETOVIZOR - REEMPLAZAR

DERECHA

9462600

0.2

IZQUIERDA

9462700

0.2

VIDRIO FIJO PUERTA TRASERA - REEMPLAZAR

DERECHA

9463100

-

IZQUIERDA

9463200

-

EMPAQUE, VIDRIO FIJO PUERTA TRASERA - REEMPLAZAR

DERECHA

9463400

-

IZQUIERDO

9463500

-

VIDRIOS Y  ESPEJOS

IR A 9L

CABINA Y ACCESORIOS

IR 9

INICIO

INICIO

6

EMPAQUE, PARABRISAS TRASERO - REEMPLAZAR

7

9

10

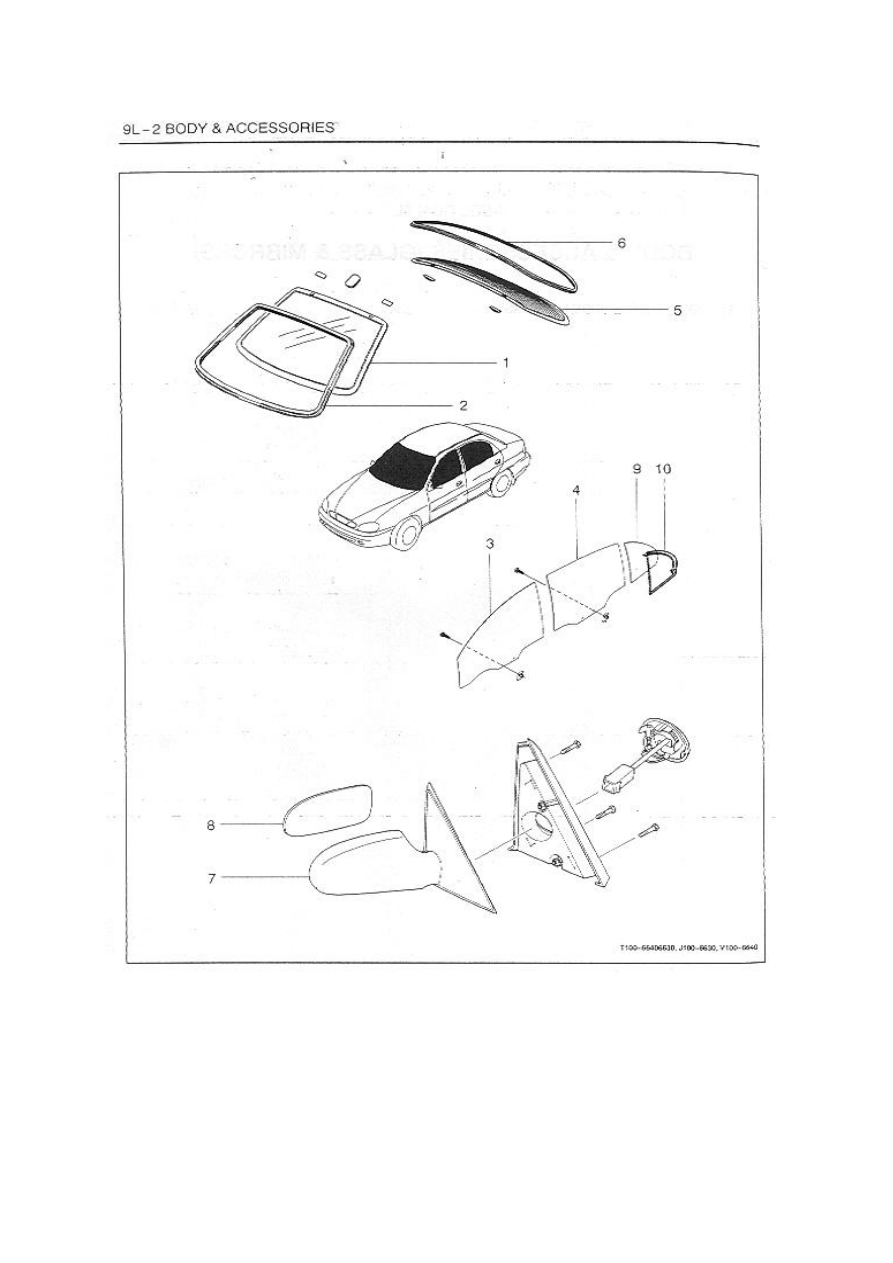

VIDRIOS Y ESPEJOS - VIDRIOS Y  ESPEJOS EXTERIORES (946)

No

DESCRIPCIÓN DE LA OPERACIÓN

CODIGO

OPERACIÓN

3

8

9L – 3

VIDRIOS Y  ESPEJOS EXTRERIORES

 9L

4

VIDRIOS Y ESPEJOS

9M - 3

EMBLEMA Y  DELETREADO

IR A 9M-3

9M - 5

PROTECTOR DEL FANGO

IR A 9M-5

EMBLEMA Y PROTECTOR FANGO

9M

HAFEI

LOBO

1

EMBLEMA - REEMPLAZAR

9510100

0.2

2

LETRAS - REEMPLAZAR

9510300

0.2

EMBLEMAS Y PROTECTO DE FANGO

IR A 9M

CABINA Y ACCESORIOS

IR 9

INICIO

INICIO

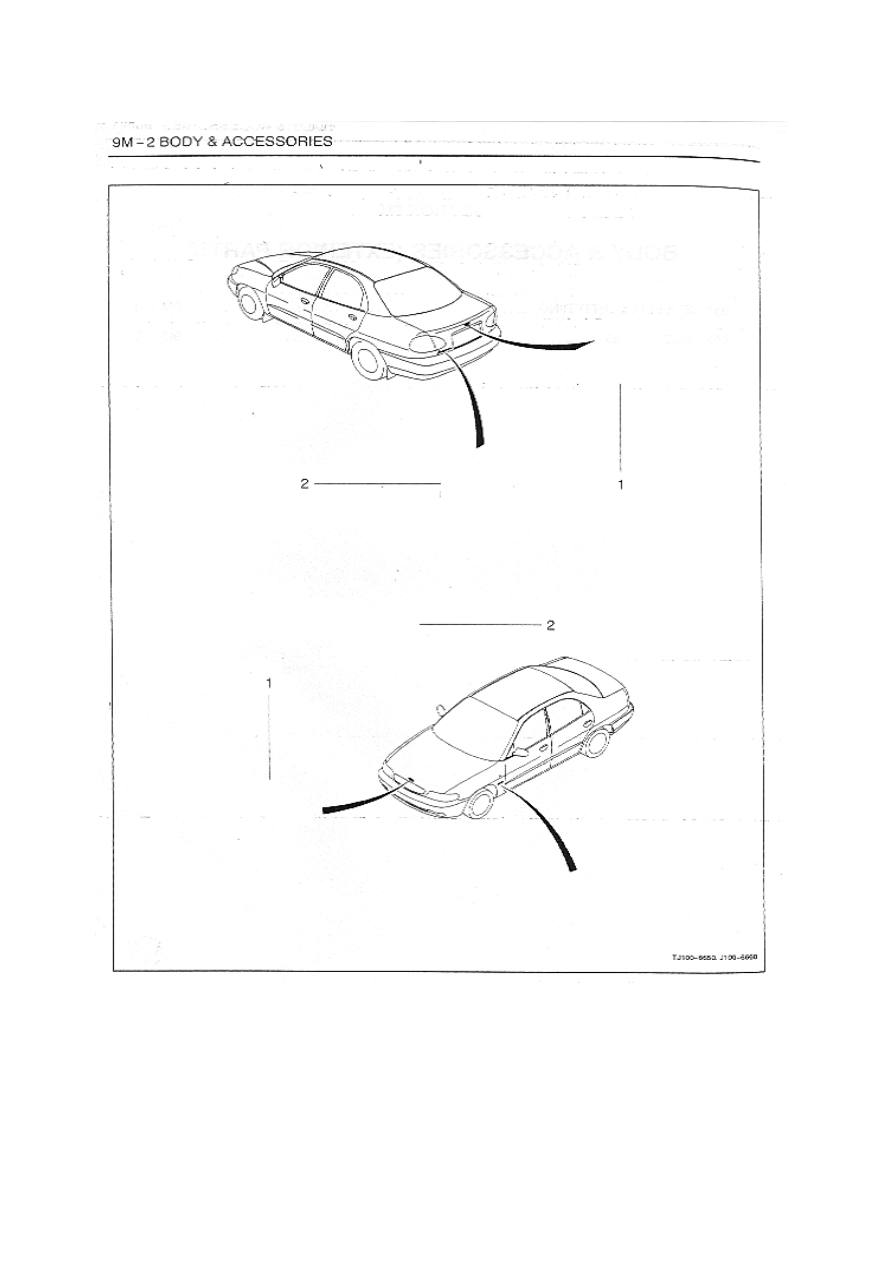

PIEZAS EXTERIORES - EMBLEMA Y DELETREADO

No

DESCRIPCIÓN DE LA OPERACIÓN

CODIGO

OPERACIÓN

9M - 3

EMBLEMA Y DELETREADO

HAFEI

LOBO

GUARDA FANGO FRONTAL - REEMPLAZAR

DERECHA

9520100

0.2

IZQUIERDO

9520200

0.2

AMBOS

9520300

0.3

GUARDA FANGO POSTERIOR - REEMPLAZAR

DERECHA

9520600

0.2

IZQUIERDO

9520700

0.2

AMBOS

9520800

0.3

EMBLEMAS Y PROTECTO DE FANGO

IR A 9M

CABINA Y ACCESORIOS

IR 9

INICIO

INICIO

DESCRIPCIÓN DE LA OPERACIÓN

1

CODIGO

OPERACIÓN

9M - 5

PROTECTOR DEL FANGO

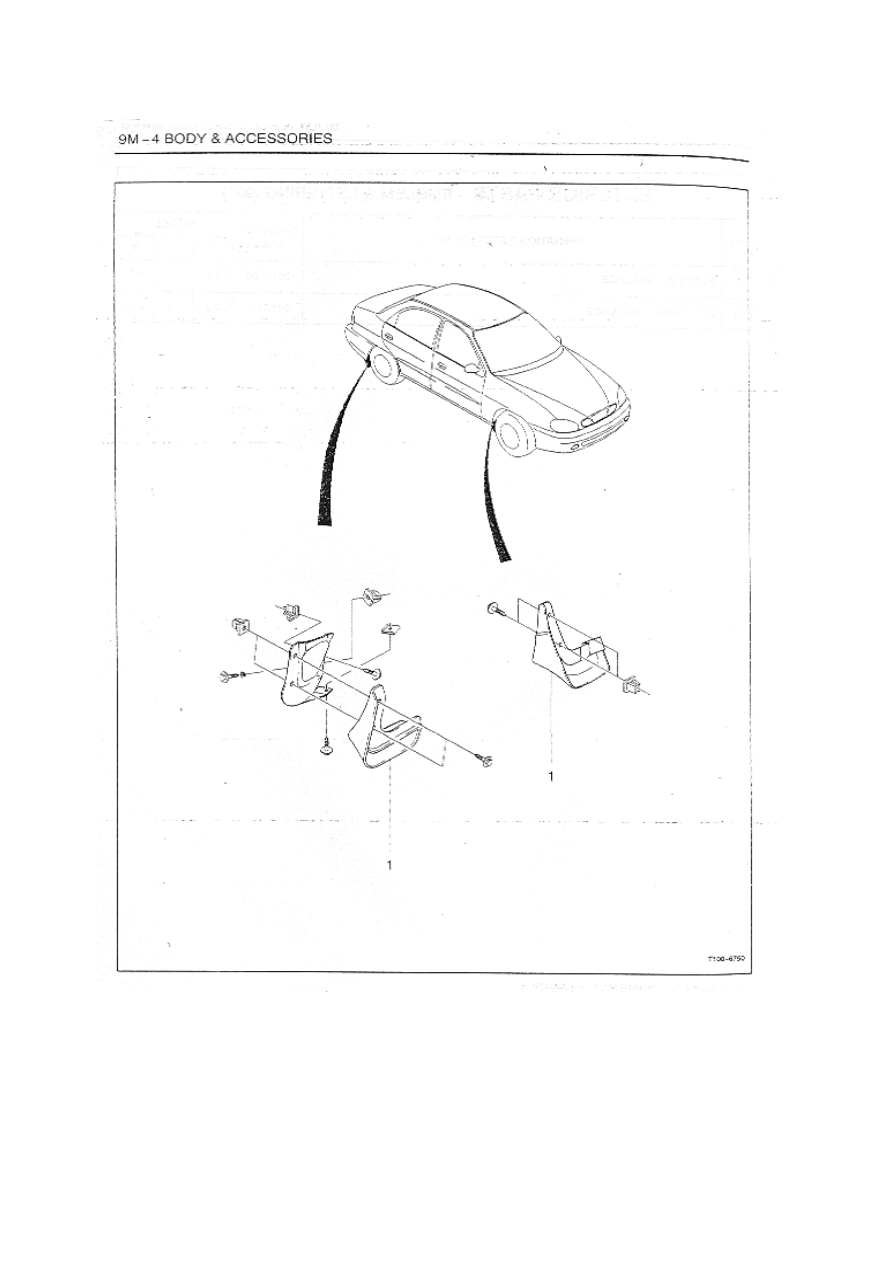

AJUSTE EXTERIOR - PROTECTOR DEL FANGO

No
