Hafei Lobo. Service Manual - part 11

9A

CABLEADO

9A

CABLEADO

IR A 9A

HAFEI

LOBO

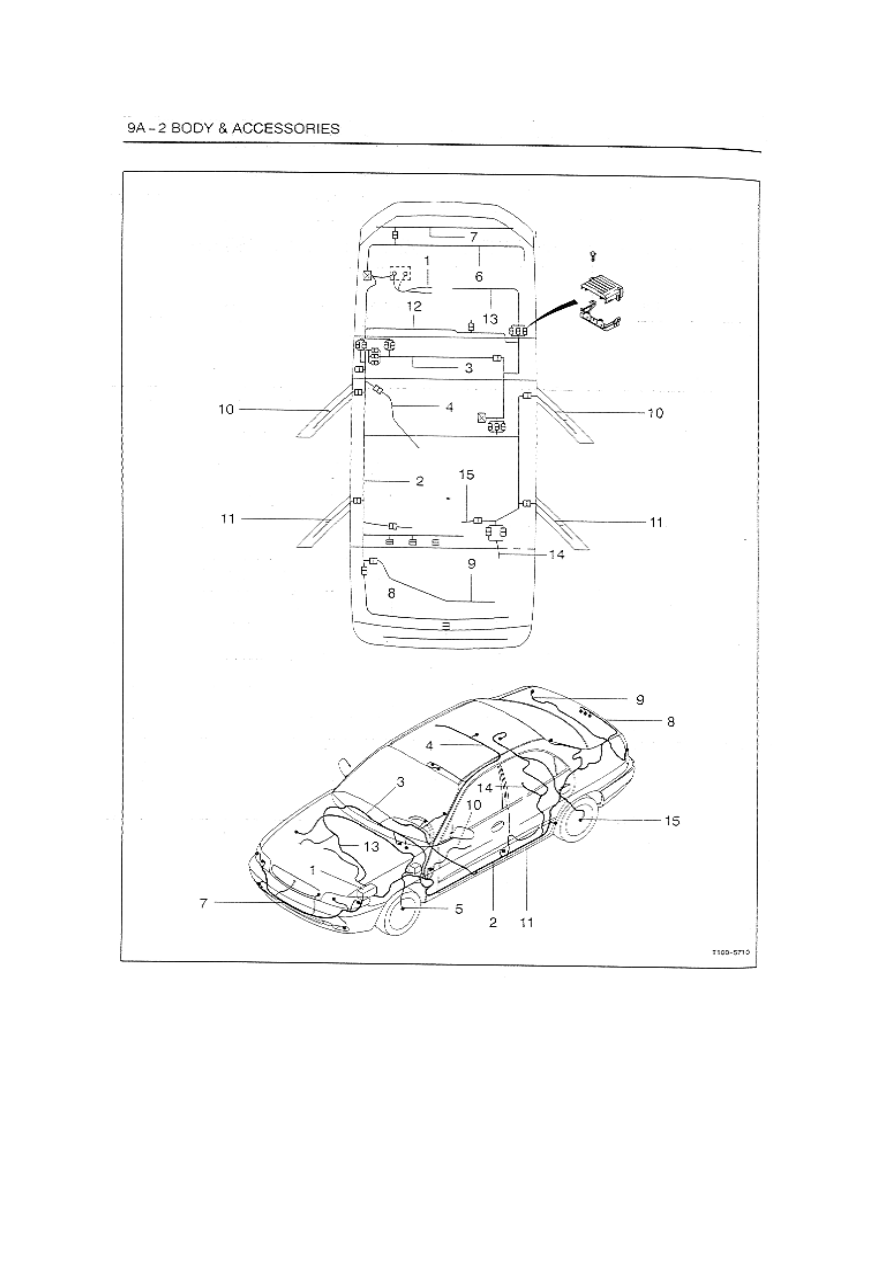

LOS CABLES, BATERÍA - REEMPLAZAR

BATERIA A ALTERNADOR

9110100

0.8

NEGATIVO

9110300

0.5

2

CABLE, PISO - REEMPLAZAR

9110500

2.6

3

CABLE PANEL DE  INSTALACIÓN - REEMPLAZAR

9110700

2.4

4

CABLE CAPOTA - REEMPLAZAR

9110900

1.3

5

CABLE ABS - REEMPLAZAR

9111100

-

6

CABLE FRENTE - REEMPLAZAR

9111300

2.6

7

CABLE BUMPER FRENTE - REEMPLAZAR

9111500

1.3

8

CABLE PARTE TRASERA - REEMPLAZAR

9111700

0.4

9

CABLE TAPA DEL PORTAMALETAS - REEMPLAZAR

9112100

0.5

10

CABLE PUERTA DELANTERA - REEMPLAZAR

9112300

0.8

11

CABLE PUERTA TRASERA – REEMPLAZAR

9112500

0.7

12

CABLE, ECM & ABS - REEMPLAZAR

9112700

2.6

13

CABLE CONTROL DE MOTOR - REEMPLAZAR

9112900

1.2

14

CABLE BOMBA DE GASOLINA - REEMPLAZAR

9113100

0.5

15

CABLE ABS TRASERO - REEMPLAZAR

9113300

0.3

CABLEADO

IR A 9A

CABINA Y ACCESORIOS

IR 9

INICIO

INICIO

CODIGO

OPERACIÓN

1

9A - 3

SISTEMA DEL CABLEADO DEL CUERPO -  CABLEADO (911)

No

DESCRIPCIÓN DE LA OPERACIÓN

 CABLEADO

9B - 3

LAMPARARA DELANDETERA

IR A 9B-3

9B – 5

LAMPARA TRASERAS

IR A 9B-5

FAROLAS

 9B

HAFEI

LOBO

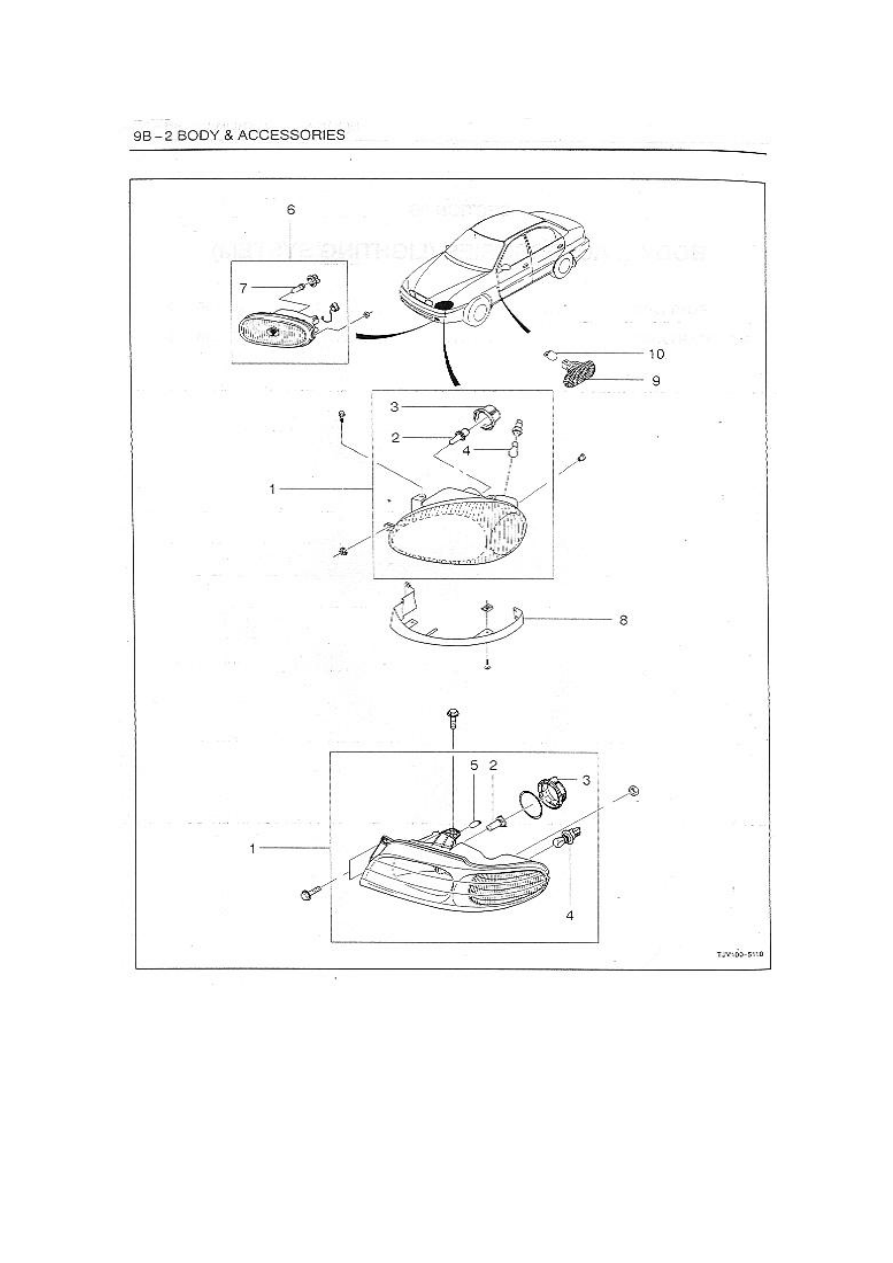

LAMPARA PRINCIPAL, ENSAMBLE - REEMPLAZAR

DERECHA

9160100

0.3

IZQUIERDO

9160200

0.3

AMBOS

9160300

0.5

BOMBILLO,  LAMPARA - REEMPLAZAR

DERECHA

9160400

0.3

IZQUIERDO

9160500

0.3

AMBOS

9160600

0.5

TAPA, LAMPARA - REEMPLAZAR

DERECHA

9160800

0.1

IZQUIERDO

9160900

0.1

4

BOMBILLO DIRECCIONAL - REEMPLAZAR

9161100

0.2

5

BOMBILLO POSICION - REEMPLAZAR

9161300

-

6

LAMPARA, EXPLORADORA - REEMPLAZAR

9161500

0.3

7

BOMBILO LAMPARA, EXPLORADORA - REEMPLAZAR

9161700

0.3

8

ESPACIADOR, FARO - REEMPLAZAR

9161900

0.4

9

LAMPARA DIRECCIONAL LATERAL - REEMPLAZAR

9162100

0.5

10

BOMBILLO LAMPARA DIRECCIONAL LATERAL - REEMPLAZAR

9162200

0.5

FAROLAS

IR A 9B

CABINA Y ACCESORIOS

IR 9

INICIO

INICIO

DESCRIPCIÓN DE LA OPERACIÓN

CODIGO

OPERACIÓN

1

2

No

3

SISTEMA DE ILUMINACIÓN - LÁMPARA DELANTERA (916

9B - 3

LAMPARARA DELANDETERA

HAFEI

LOBO

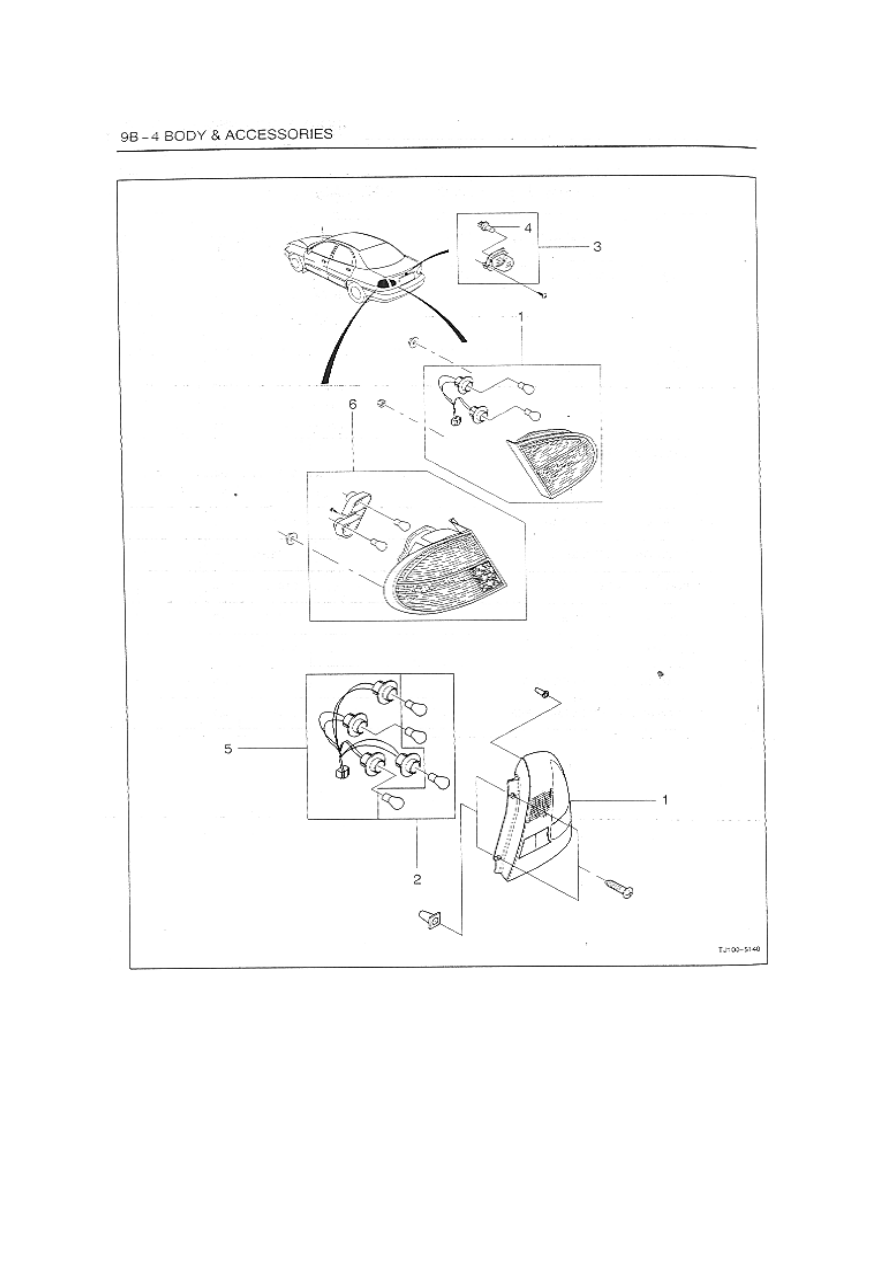

LÁMPARA TRASERA - REEMPLAZAR

DERECHA

9180100

0.4

IZQUIERDO

9180200

0.4

AMBOS

9180300

0.5

BOMBILLO, LÁMPARA DE COMBINACIÓN - REEMPLAZAR

DERECHA

9180500

0.2

IZQUIERDO

9180600

0.2

AMBOS

9180700

0.3

3

LÁMPARA, LICENCIA - REEMPLAZAR

9180800

0.2

4

BOMBILLO, LÁMPARA LICENCIA - REEMPLAZAR

9180900

0.2

BOMBILLO, LAMPARA DE REVERZA - REEMPLAZAR

9181100

0.2

BOMBILLO, DIRECCIONAL - REEMPLAZAR

9181200

0.2

6

LAMPARA, EXTENSION - REEMPLAZAR

9181400

0.2

FAROLAS

IR A 9B

CABINA Y ACCESORIOS

IR 9

INICIO

INICIO

CODIGO

OPERACIÓN

5

1

2

No

DESCRIPCIÓN DE LA OPERACIÓN

LAMPARA TRASERAS

SISTEMA DE ILUMINACIÓN - LÁMPARA POSTERIOR (918)

9B – 5

9D - 3

LIMPIABRISAS

IR A 9D-3

9D – 5

FRASCO LAVAVIDRIOS

IR A 9D-5

 9D

LIMPIABRISAS

HAFEI

LOBO

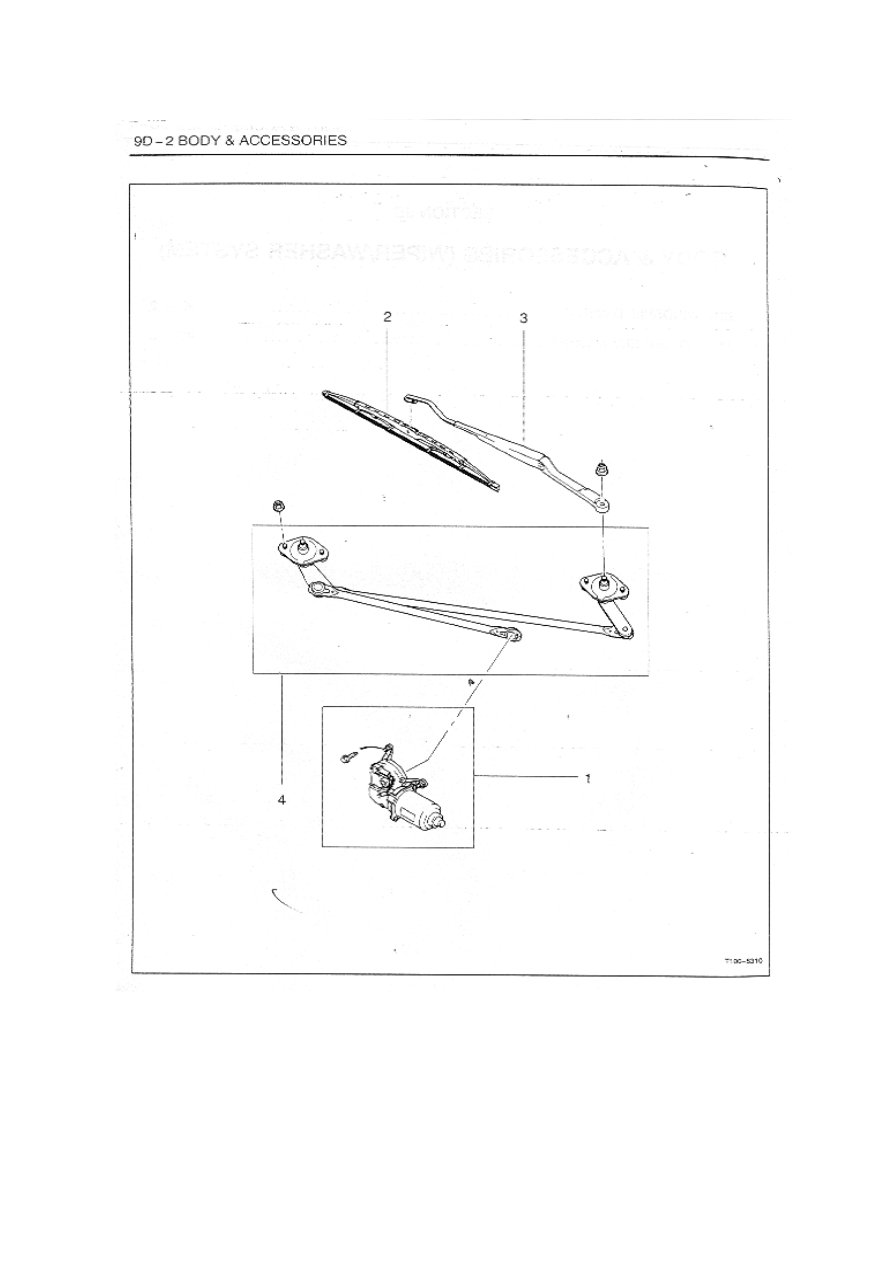

MOTOR, LIMPIABRISAS

REEMPLAZAR Y REINSTALAR (PARABRISAS)

9210100

0.5

REEMPLAZAR (PARABRISAS)

9210200

0.5

2

PLUMILLAS (PARABRISAS) - REEMPLAZAR

9210700

0.2

3

BRAZO, LIMPIADOR (PARABRISAS) - REEMPLAZAR

9210900

0.2

4

ACOPLAMIENTO, LIMPIADOR (AMBOS)

9211100

0.6

LIMPABRISAS

IR A 9D

CABINA Y ACCESORIOS

IR 9

INICIO

INICIO

LIMPIABRISAS

SISTEMA DEL LIMPIADOR  - LIMPIADOR DEL PARABRISAS (921)

No

DESCRIPCIÓN DE LA OPERACIÓN

CODIGO

OPERACIÓN

1

9D - 3

HAFEI

LOBO

1

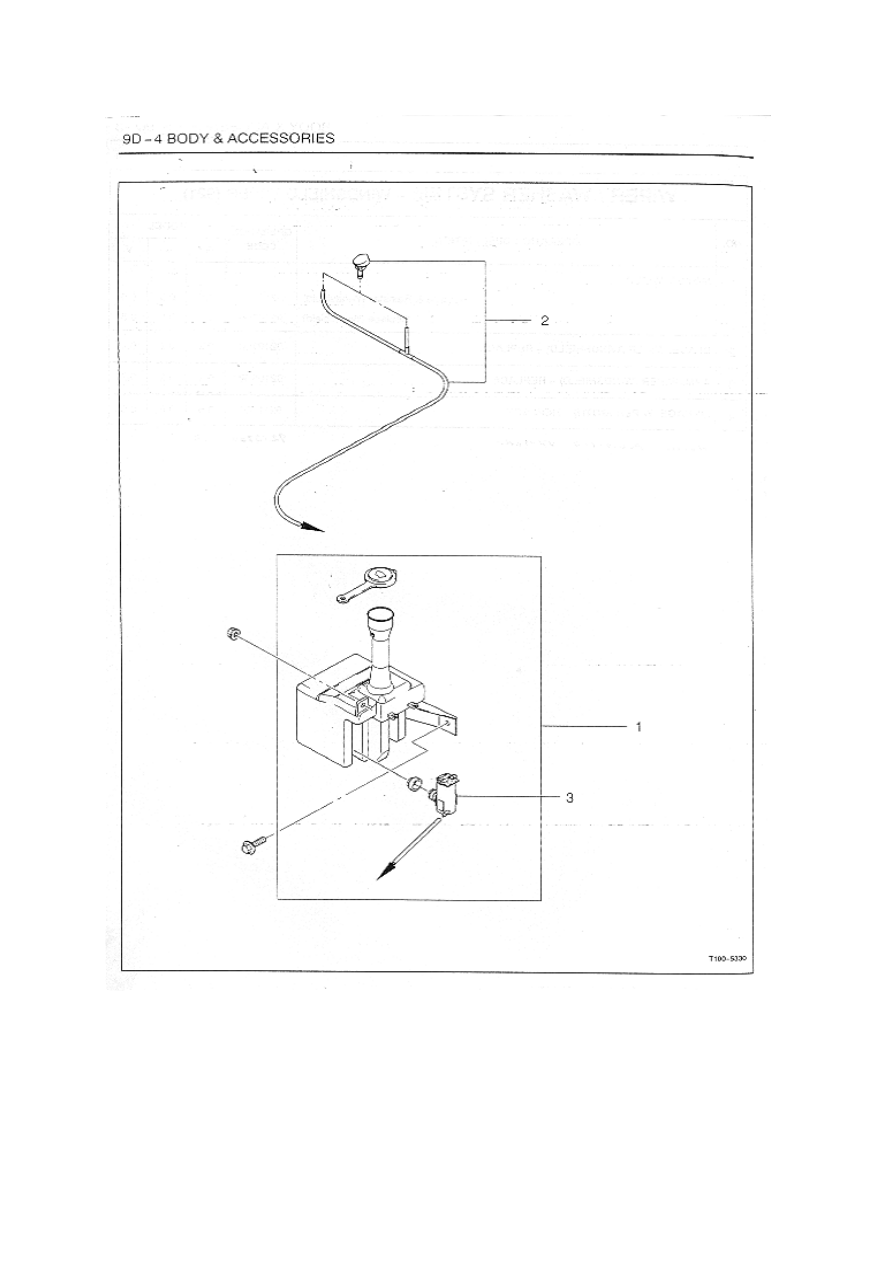

DEPÓSITO DE AGUA DEL LIMPIADOR - REEMPLAZAR

9230100

0.6

9230300

0.6

3

MOTOR O BOMBA LAVAVIDRIOS -  REEMPLAZAR (PARABRISAS)

9230700

0.5

LIMPABRISAS

IR A 9D

CABINA Y ACCESORIOS

IR 9

INICIO

INICIO

SISTEMA DEL LIMPIADOR / FRASCO - FRASCO DEL PARABRISAS (923)

2

LAS MANGUERAS, LOS INYECTORES,  Y/O LIMPIADOR - REEMPLAZAR
(PARABRISAS)

No

DESCRIPCIÓN DE LA OPERACIÓN

CODIGO

OPERACIÓN

9D – 5

FRASCO LAVAVIDRIOS

HAFEI

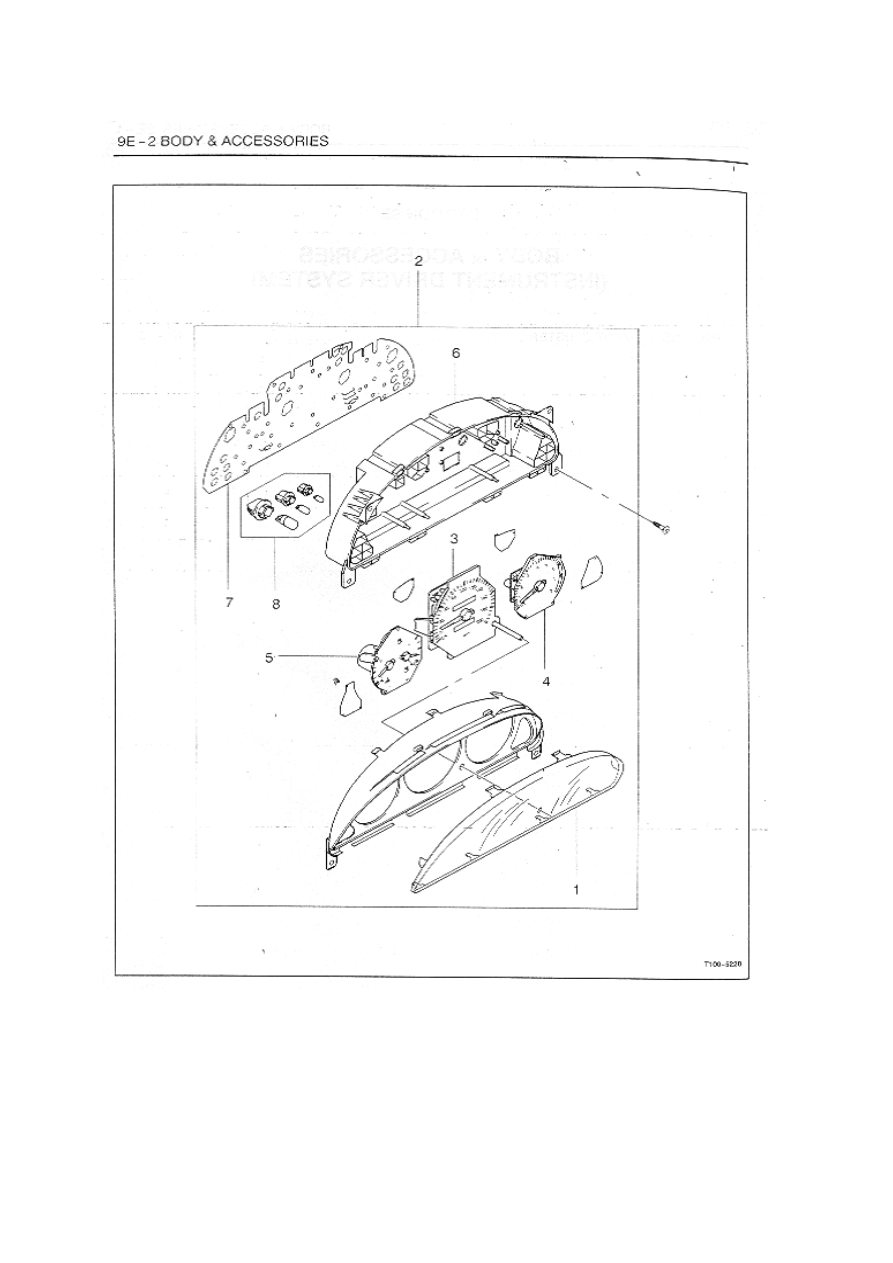

LOBO

1

LENTE, TABLERO DE INSTRUMENTO - REEMPLAZAR

9250100

0.7

2

TABLERO DE INSTRUMENTOS ENSAMBLE, I/P - REEMPLAZAR

9250300

0.7

3

VELOCÍMETRO - REEMPLAZAR

9250500

0.8

4

TACOMETRO - REEMPLAZAR

9250700

0.8

CALIBRADOR – REEMPLAZAR

TEMPERATURA DEL LÍQUIDO REFRIGERADOR DEL MOTOR

9250900

0.8

UNIDAD DEL COMBUSTIBLE

9251100

0.8

6

 CASCO, INSTRUMENTO - REEMPLAZAR

9251300

1.0

7

TABLERO, CIRCUITO IMPRESO - REEMPLAZAR

9251500

1.0

8

BOMBILLOS DEL TABLERO - REEMPLAZAR

9251700

0.8

CUADRO DE INSTRUMENTOS

IR A 9E

CABINA Y ACCESORIOS

IR 9

INICIO

INICIO

5

9E

TABLERO DE INSTRUMENTOS

DESCRIPCIÓN DE LA OPERACIÓN

SISTEMA DE INSTRUMENTDRIVER - RACIMO DEL INSTRUMENTO (925)

No

9E – 3

TABLERO DE INSTRUMENTOS

CODIGO

OPERACIÓN

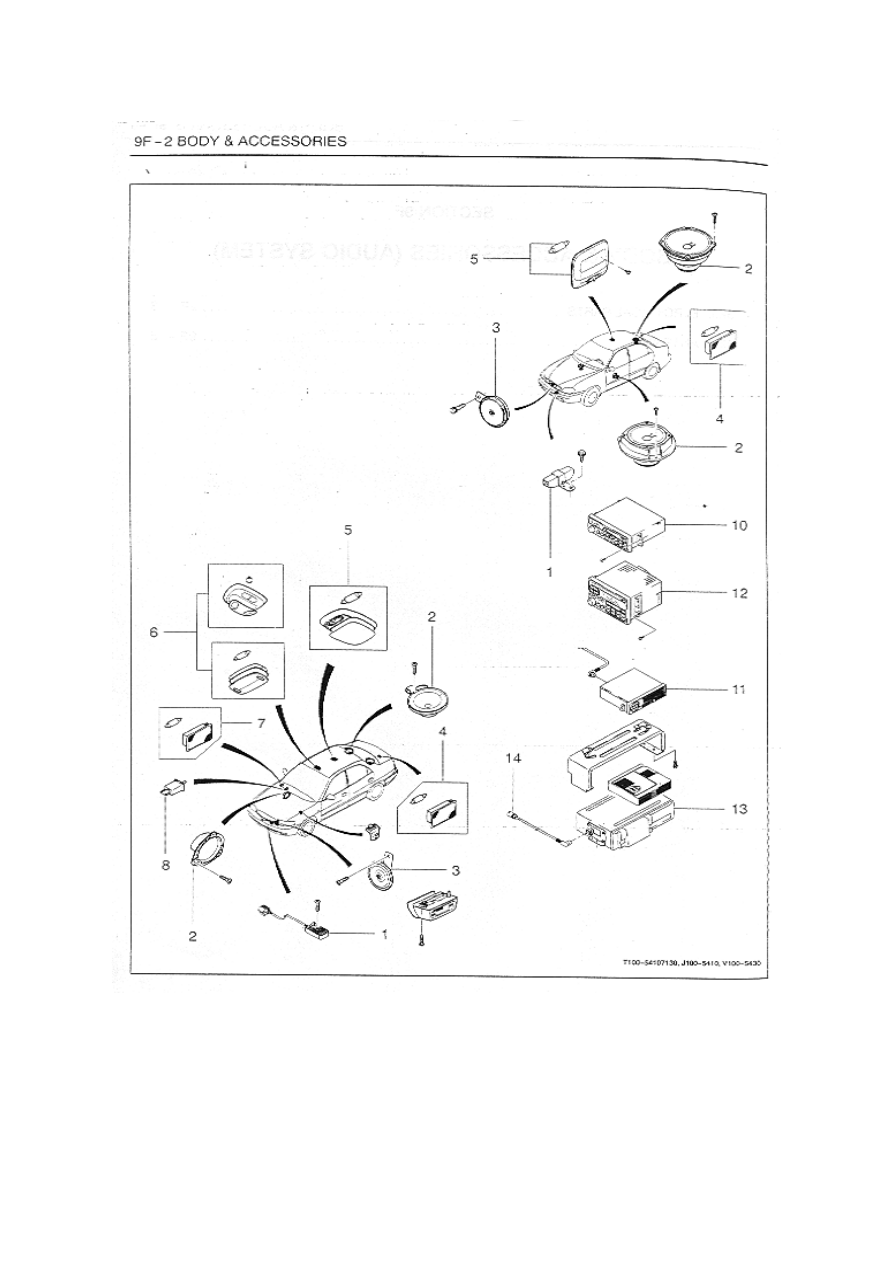

9F - 3

PIEZAS ELÉCTRICAS

IR A 9F-3

9F – 5

ANTENA

IR A 9F-5

RADIO Y PIEZAS ELECTRICAS

 9F
