Hafei Lobo, Brio. Spare parts catalog - 3

32

图十三

冷却水管部分

FIG. 13

COOLANT PIPE

图位号

ITEM

NO.

名

称

DECRIPTION

件

号

PART NO.

数量

QTY.

备注

REMARK

1

进水管总成
INLET PIPE

465Q-2/D1H-1303810

1

2

O 形圈
O-RING

465Q-2/D-1303006

1

4

进水管座
INLET

PIPE

HOUSING

465Q-2/D-1303001

1

5

进水管座垫片
NLET

PIPE

HOUSING GASKET

462-1000050-A

1

6

螺钉总成
BOLT

462-1000814

1

7

螺栓
BOLT

GB5789-86 M6×45

1

8

节温器罩
THERMOSTAT
COVER

465Q-2/D-1000044

1

9

节温器总成
THERMOSTAT

465Q-2/D-1306950

1

10

螺钉
BOLT

462-1000224-B

2

11

冷却液温度传感器
COOLANT
TEMPERATURE
SENSOR

465Q-1A/D-1300800

1

33

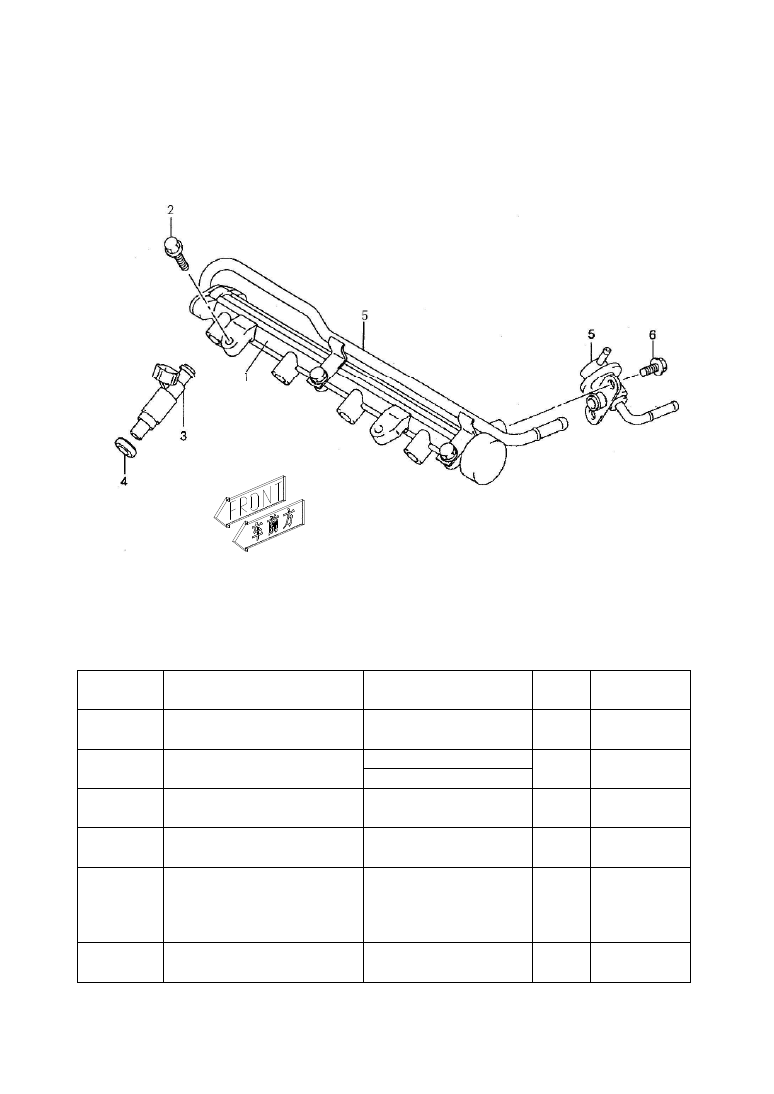

图十四

油轨部分

FIG. 14

RAIL WAY

图十四

油轨部分

FIG. 14

RAIL WAY

图位号

ITEM NO.

名

称

DECRIPTION

件

号

PART NO.

数量

QTY.

备注

REMARK

1

油轨总成
RALI WAY ASSEMBLY

465Q-2/D1H-1104950

1

462-1002202

2

螺钉
BOLT

462-1000810

2

3

喷油器总成
OIL MUZZLE

465Q-1A/D-1104902

4

4

喷油嘴密封圈
OIL MUZZLE REAL

465Q-2/D-1000132

4

5

燃油分配管及调压阀总成
FUEL ASSIGNION

AND

PRESSURE

TEMPER

VALVE

465Q-2/D1H-1104901

1

6

螺钉
BOLT

462-1000228

2

34

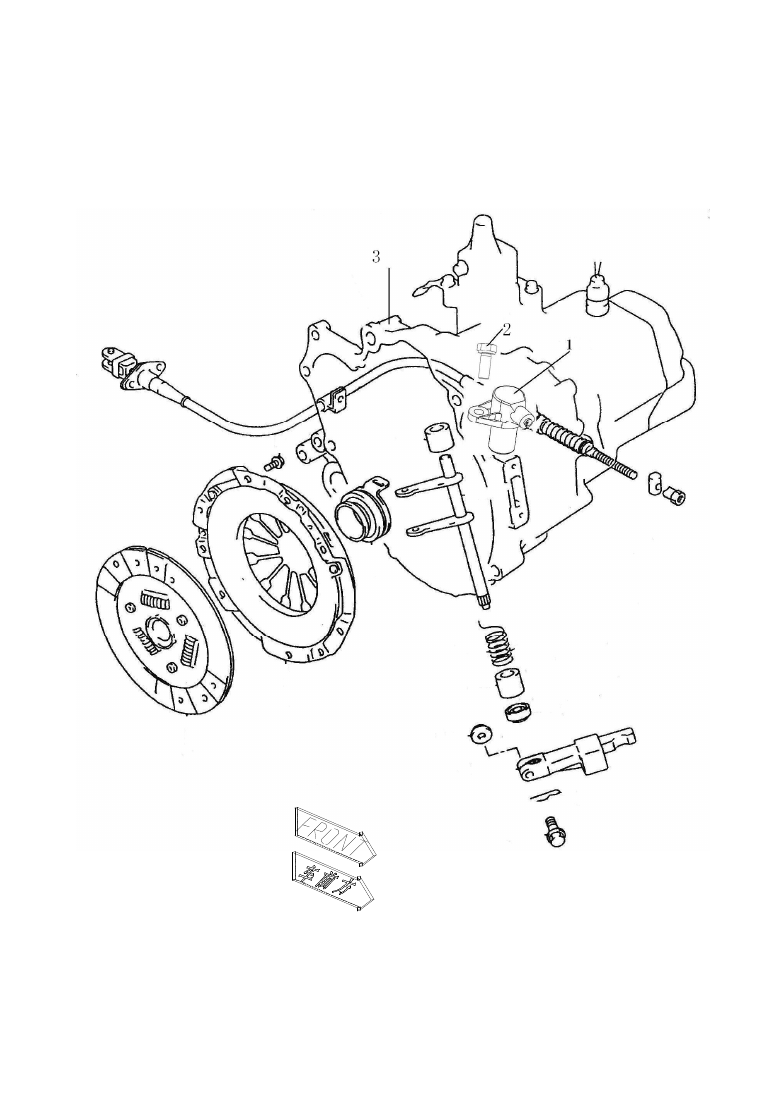

图十五

变速器及曲轴位置传感器部分

FIG. 15

CROOKED SHAFT POSITION SENSOR AND TRANSMISSION

35

图十五

变速器及曲轴位置传感器部分

FIG. 15

CROOKED SHAFT POSITION SENSOR AND TRANSMISSION

图位号

ITEM

NO.

名

称

DECRIPTION

件

号

PART NO.

数量

QTY.

备注

REMARK

1

曲轴位置传感器
CROOKED

SHAFT

POSITION SENSOR

468QL1-3700800

1

2

螺钉总成
BOLT

462-1000801

1

M7 系统用

3

变速器总成
TRANSMISSION

BS10-5A-1700950-02

1

36

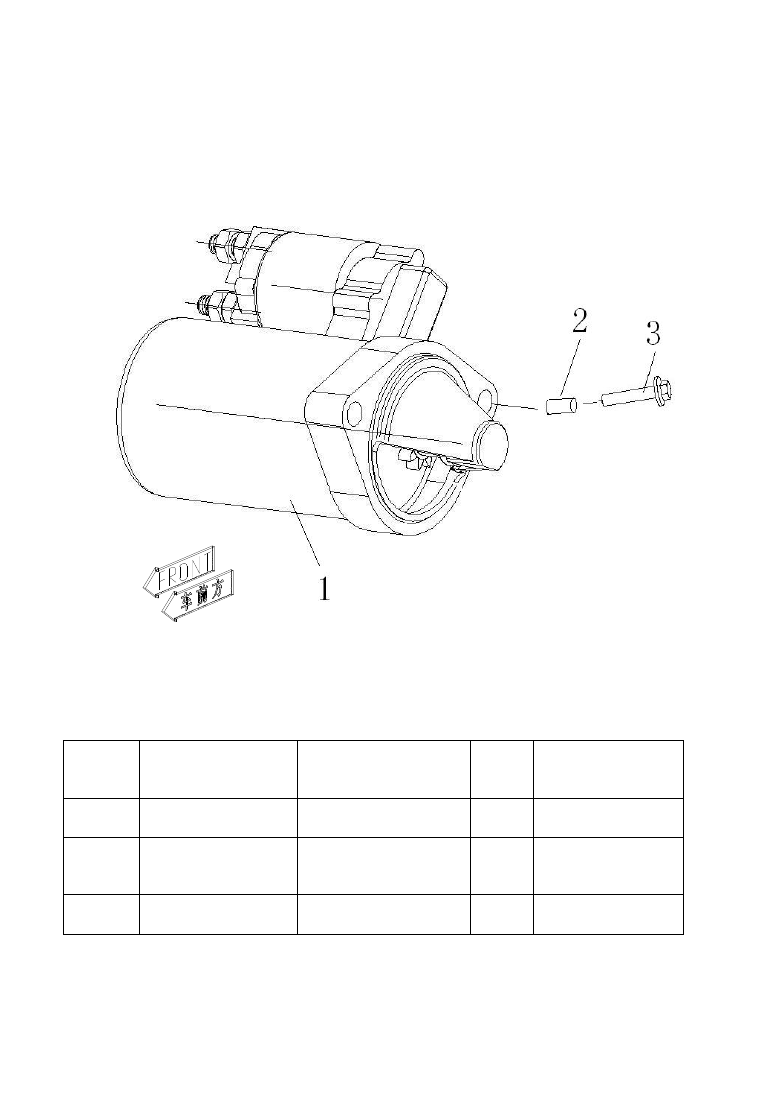

图十六

起动机部分

FIG. 16

START MOTOR

图十六

起动机部分

FIG. 16

START MOTOR

图位号

ITEM

NO.

名

称

DESCRIPTION

件

号

PART NO.

数量

QTY.

备注

REMARK

1

起动机总成
START MOTOR

465Q-2/D-3708950

1

2

定位套
PIN

OIL

PUMP

DOWEL

465Q-1A2/D-1000103

2

3

螺钉
BOLT

462-1700203

2

37

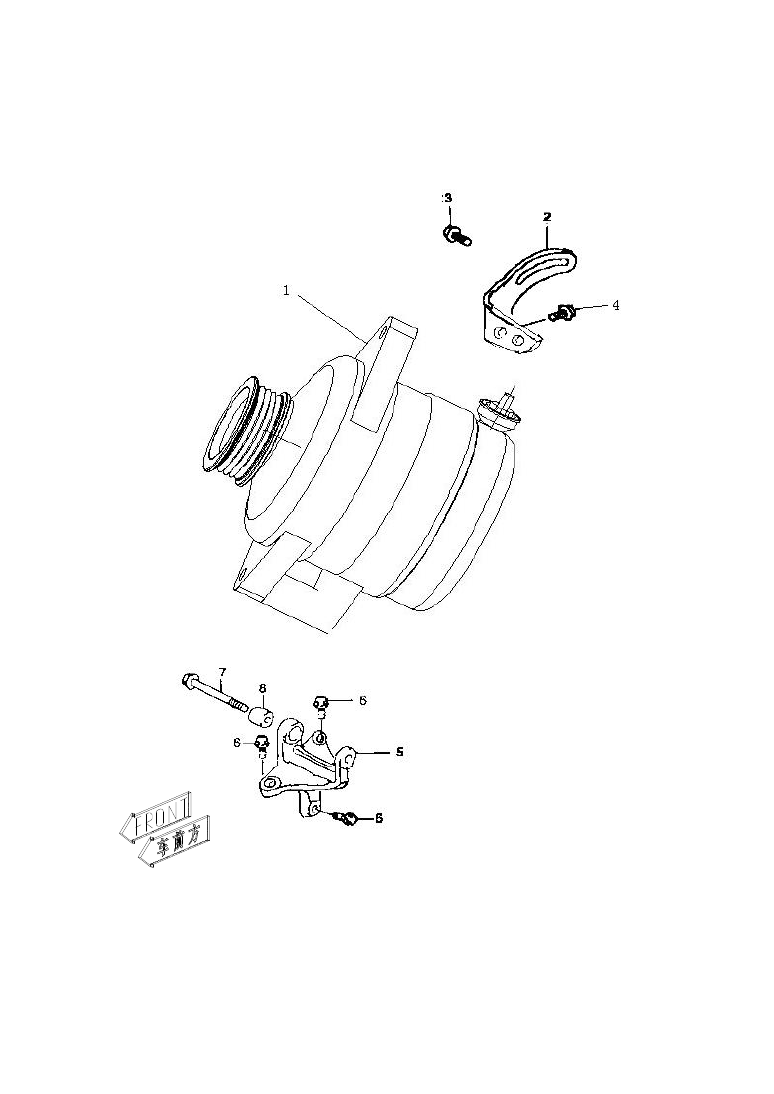

图十七

发电机部分

FIG. 17

ALTERNATOR

38

图十七

发电机部分

FIG. 17

ALTERNATOR

图位号

ITEM

NO.

名

称

DESCRIPTION

件

号

PART NO.

数量

QTY.

备注

REMARK

1

发电机总成
ALTERNATOR

465Q-2/D1H-3701950

1

2

发电机调整臂
ALTERNATOR
ADJUST ARM

465Q-2/D-1000040

1

螺钉总成
BOLT

462-1000812

1

3

垫圈
PLATE

462-1000249

1

4

螺钉总成
BOLT

462-1000816

2

5

发电机支架
ALTERNATOR
LOWER
BRACKET

465Q-2/D-1000890

1

6

螺钉总成
BOLT

GB5789-86-M8*20

3

7

螺钉
BOLT

462-1000215-B

1

8

发电机衬套
ALTERNATOR
BUSH

465Q-2/D-1000122

1

39

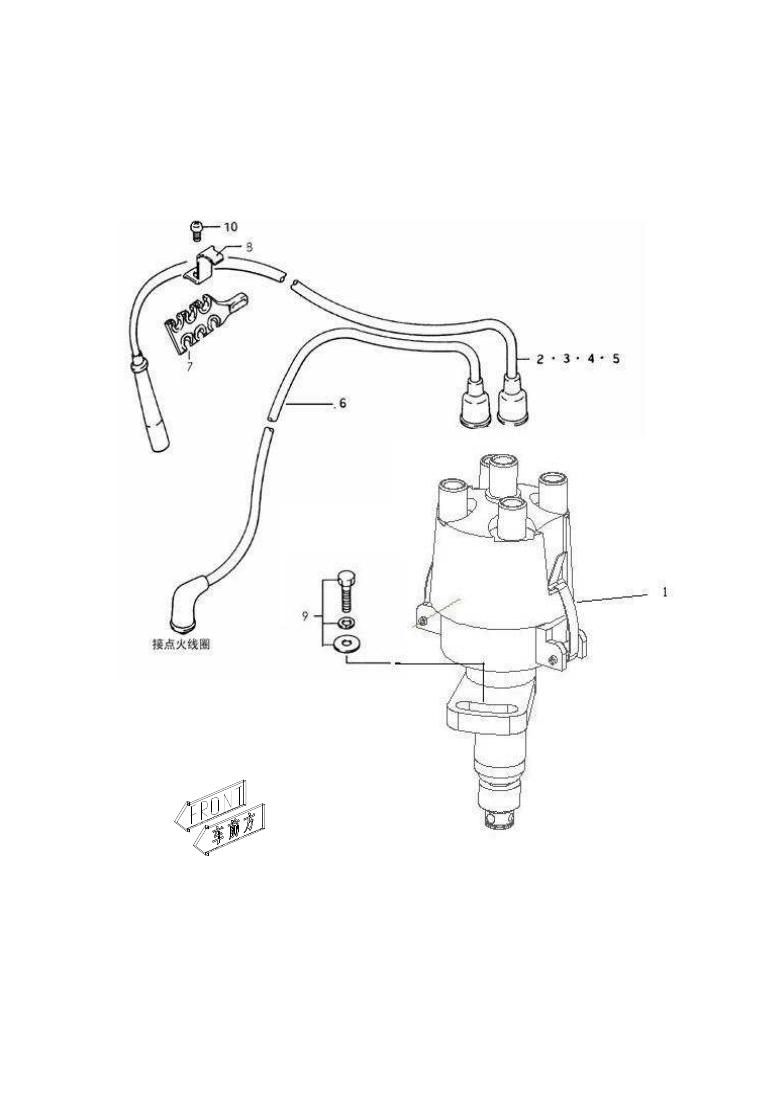

图十八

DA465Q-2/D1H 分电器部分

FIG. 18

DISTRIBUTOR

40

图十八

DA465Q-2/D1H 分电器部分

FIG. 18

DISTRIBUTOR

图位号

ITEM NO.

名

称

DESCRIPTION

件

号

PART NO.

数量

QTY.

备注

REMARK

1

分电器总成
DISTRIBUTOR ASSEMBLY

465Q-2/D1-3706950

1

465Q-2/D1H-3707900

1

M1 系统用

2/3/4/5/6

高压阻尼线总成
HIGH PRESSURE DAMP

465Q-2/D3-3707900

1

M7 系统用

7

夹子
CLIP

462-1000068-B

1

8

螺钉
BOLT

462-1000243

1

9

软电线支承架
SOFT WIRE BRANKET

465Q-2/D-1000067

1

10

螺钉总成
BOLT

462-1000813

1

注：除 465Q-2/D3-3707900 外，其余均为 M1 系统用。

41

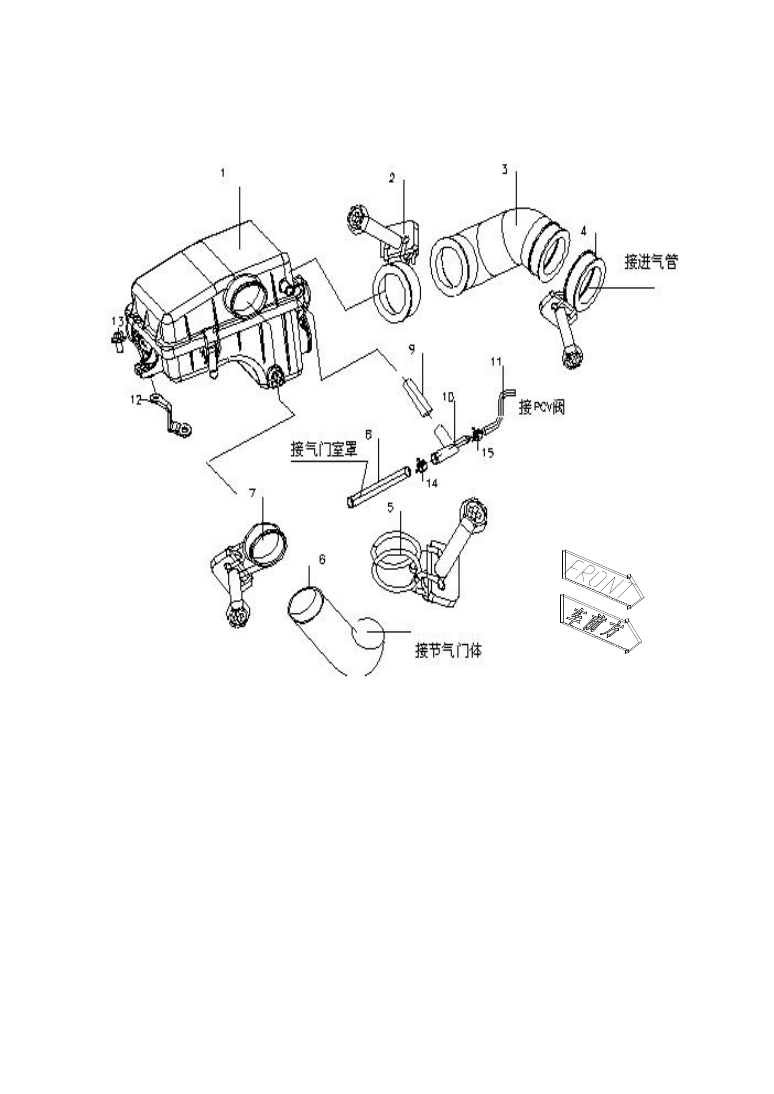

图十九

空气滤部分

FIG. 19

AIR

FILTER

42

图十九

空气滤部分

FIG. 19

AIR

FILTER

图位号

ITEM

NO.

名

称

DESCRIPTION

件

号

PART NO.

数量

QTY.

备注

REMARK

1

空气滤清器总成
AIR

FILTER

ASSEMBLY

465Q-2/D1H-1109950

1

2

卡箍
HOOP

Q67262

1

3

胶管
TUBE

465Q-2/D1H-1000081

1

4

卡箍
HOOP

Q67262

1

5

卡箍
HOOP

Q67252

1

6

胶管
TUBE

465Q-2/D1H-1000080

1

7

卡箍
HOOP

465Q-2/D1H-1000066

1

8

胶管
TUBE

465Q-1000093

1

9

胶管
TUBE

465Q-2/D1H-1000079

1

10

三通
THREE-WAY

465Q-2/D-1000820

1

11

胶管
TUBE

465Q-2/D1H-1000094

1

12

空气滤小支架总成
AIR

FILTER

BRACKET

465Q-2/D1H-1000860

1

13

螺钉
BOLT

462-1000221

1

14

卡箍
HOOP

465Q-2/D-1000066

4

15

卡箍
HOOP

465Q-1000092-01

2

43

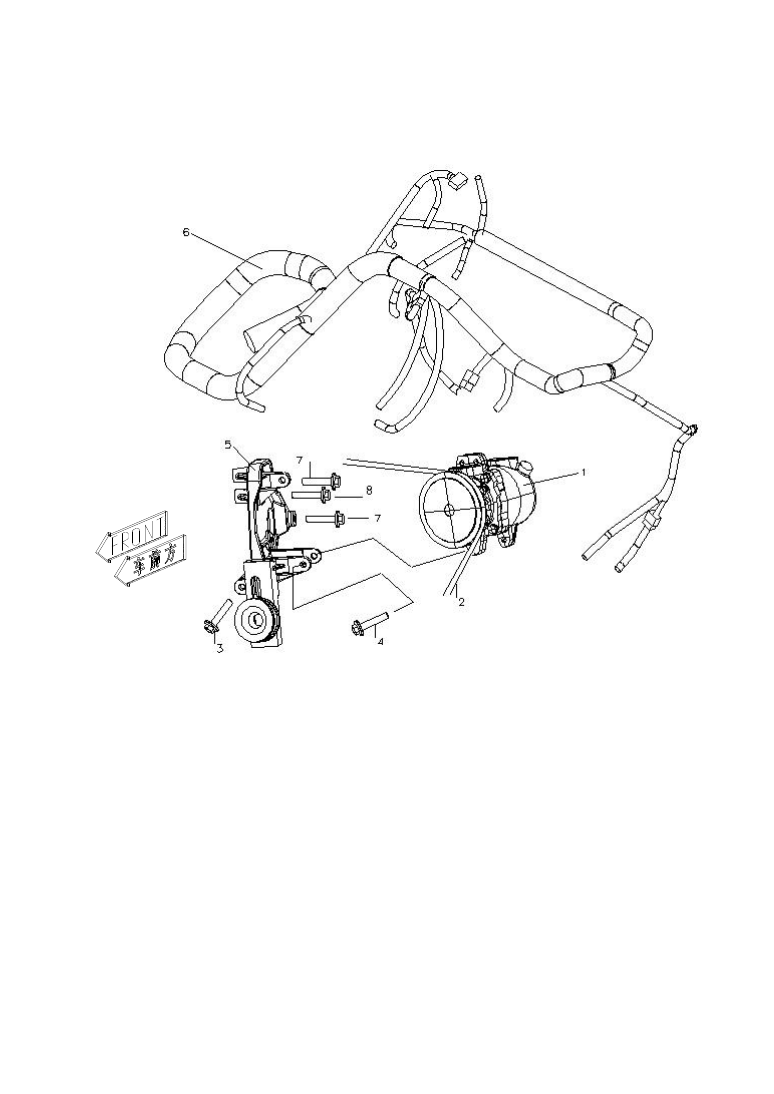

图二十

压缩机及发动机线束部分

FIG. 20

ENGINE WIRING HARNESS AND COMPRESSOR

44

图二十

压缩机及发动机线束部分

FIG. 20

ENGINE WIRING HARNESS AND COMPRESSOR

图位号

ITEM NO.

名

称

DESCRIPTION

件

号

PART NO.

数量

QTY.

备注

REMARK

1

压缩机总成
COMPRESSOR

468QL1-8104950

1

2

压缩机皮带
COMPRESSOR STRAP

465Q-2/D1-8104034

1

3

螺栓总成
BOLT

GB5789-86-M8*25

2

4

螺栓
BOLT

GB5789-86-M8*30

4

5

压缩机安装支架
COMPRESSOR
BRADKET

465Q-2/D1-8104035

1

465Q-2/D1-3724950

1

适用于 DA465Q-2/D1H

465Q-2/D1-3724950-01

1

适用于 DA465Q-2/D1H1

6

发动机线束
ENGINE

WIRING

HARNESS

465Q-2/D1-3724950-02

1

适用于 DA465Q-2/HU、

DA465Q-2/HU3

7

螺栓总成
BOLT

GB5789-86-M8*55

2

8

螺栓总成
BOLT

GB5789-86-M8*35

1

注：因 DA465Q-2/D1H1 为非空调机型，故对于 DA465Q-2/D1H1 机型，表中压缩机及其安
装螺钉、皮带、支架等均取消。

45

变速器部分

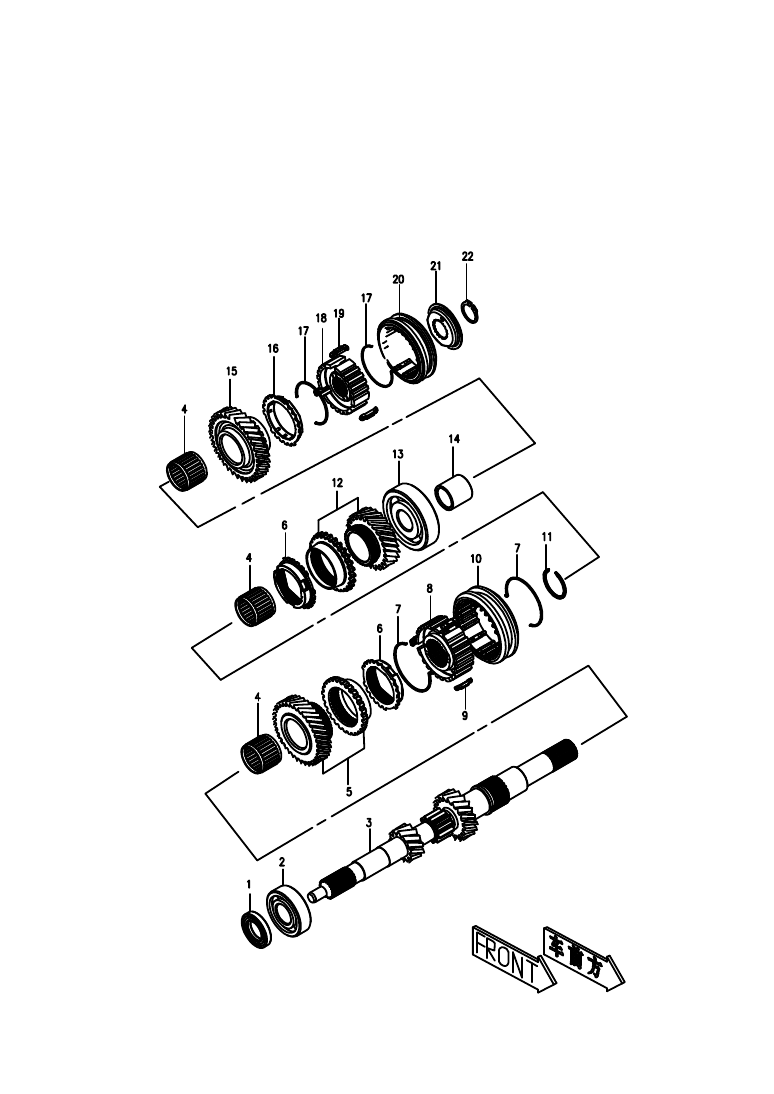

图一

变速器一轴部分

FIG. 1

SHAFT INPUT ASSEMBLY OF TRANSMISSON

46

图一

变速器一轴部分

FIG. 1

SHAFT INPUT ASSEMBLY OF TRANSMISSON

图位号

零配件名称

零配件号(备件号)

单车数量

备注

ITEM

NO.

DESCRIPTION

PART NO.(SPARE

PART NO)

QTY

REMARK

1

一轴油封总成
SEAL, INPUT SHAFT OIL

BS10-4-1701880

1

2

轴承
BEARING, INPUT SHAFT R

GB/T276-94 6304/P6

1

3

一轴
SHAFT,

TRANSMISSION

INPUT

BS10-4-1701025

1

4

滚针轴承
BEARING, 3RD、4TH&5TH
GEAR

BS10-4-1700820

3

5

三档主动齿轮总成
GEAR

COMP,

INPUT

SHAFT 3RD

BS10-4-1701920

1

6

高速同步环
RING, HIGH SPEED SYNC

BS10-5-1701024

2

7

高速弹簧卡圈
SPRING,

HIGH

SPEED

SYNC

BS10-4-1701071

2

8

高速转接套齿
HUB, HIGH SPEED SYNC

BS10-5-1701044

1

9

高速滑块
KEY, HIGH SPEED SYNC

BS10-4-1701038

3

10

高速外齿圈
SLEEVE,

HIGH

SPEED

SYNC

BS10-4-1701039

1

11

小挡圈
CIRCLIP,

HIGH

SPEED

SYNC HUB

BS10-5-1701029

1

12

四档主动齿轮总成
GEAR

COMP,

INPUT

SHAFT 4TH

BS10-4-1701930

1

13

一轴后轴承
BEARING, INPUT SHAFT L

BS10-4-1701890

1

14

五档齿轮衬套
SPACER,

INPUT

SHAFT

5TH GEAR

BS10-5-1701052

1

47

图一

变速器一轴部分

FIG. 1

SHAFT INPUT ASSEMBLY OF TRANSMISSON

图位号

零配件名称

零配件号(备件号)

单车数

量

备注

ITEM

NO.

DESCRIPTION

PART NO.(SPARE

PART NO)

QTY

REMARK

15

五档主动齿轮
GEAR, INPUT SHAFT 5TH

BS10-4-1701051-01

1

16

五档同步环
RING, 5TH SPEED SYNC

BS10-5-1701028

1

17

五档弹簧卡圈
SPRING, 5TH SPEED SYNC

BS10-4-1701053

2

18

五档转接套齿
HUB, 5TH SPEED SYNC

BS10-5-1701055

1

19

五档滑块
KEY, 5TH SPEED SYNC

BS10-4-1701023

3

20

五档外齿圈
SLEEVE, 5TH SPEED SYNC

BS10-4-1701058

1

21

止推盘
PLATE, 5TH SYNC HUB

BS10-5-1701056

1

22

一轴挡圈
CIRCLIP, INPUT SHAFT

BS10-5-1701066

1
