Hafei Lobo, Brio. Spare parts catalog - 2

16

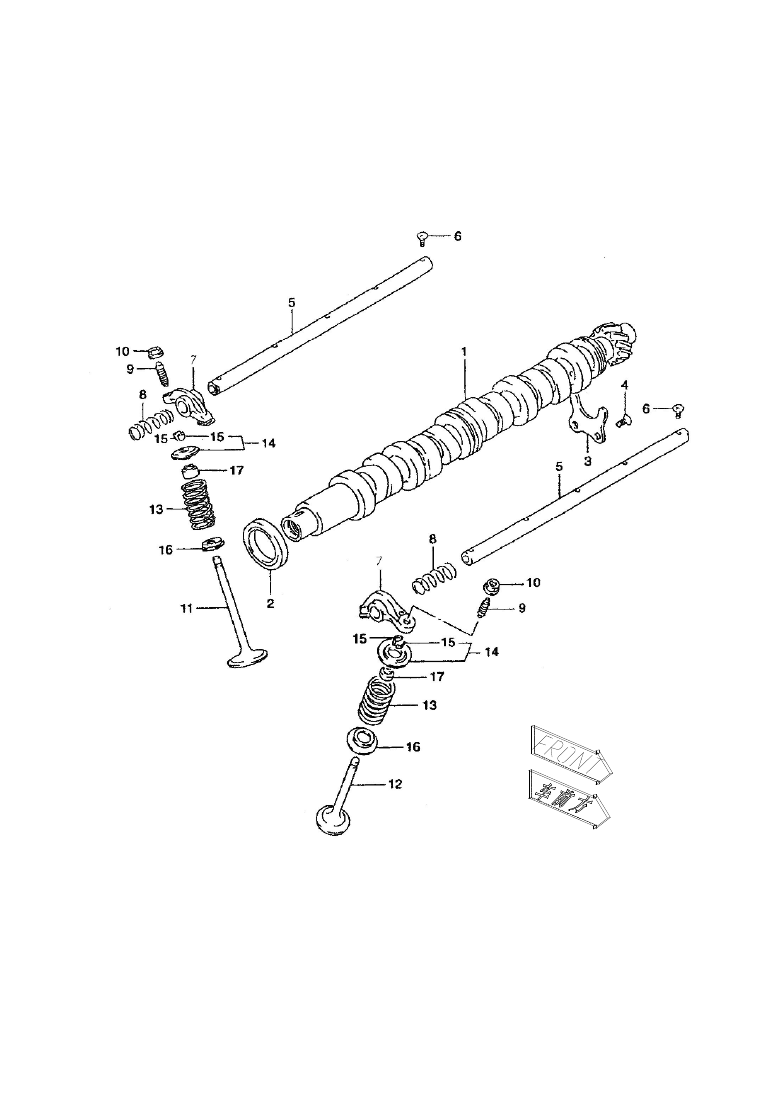

图六

凸轮轴、气门、摇臂部分

FIG. 6

ROCKER-VALVE-CAMSHAFT

17

图六

凸轮轴、气门、摇臂部分

FIG. 6

ROCKER-VALVE-CAMSHAFT

图位号

ITEM

NO.

名

称

DESCRIPTION

件

号

PART NO.

数量

QTY.

备注

REMARK

465Q-2/D-1006810-B

1

M1 系统用

1

凸轮轴分总成
CAMSHAFT

465Q-2/D3-1006810

1

M7 系统用

2

封油皮碗总成
SEAL CAM OIL

462-1006900-A

1

3

凸轮轴止推挡板
PLATE,CAMSHAFT
THRUST

462-1003013

1

4

一字槽沉头螺钉
SCREW ， ROCKER
ARM SHAFT

462-1003206

2

5

气门摇臂轴总成
SHAFT COMP，
VALVE ROCKER

462-1007901

2

6

一字槽沉头螺钉
SCREW ， ROCKER
ARM SHAFT

462-1003205

10

7

气门摇臂
ARMSET,VALVE
ROCKER

465Q-2/D-1007002

8

8

气门摇臂轴弹簧
SPRING ， ROCKER
ARM

462-1007008

8

9

气门调整螺钉
SCREW，
VALVE ADJUSTING

462-1007001

8

10

螺母
NUT

，

VALVE

ADJUSTING

462-1007201

8

11

进气门
VALVE

INTAKE

462-1007009

4

12

排气门
VALVE，EXH

462-1007010

4

13

气门弹簧
SPRING，VALVE

465Q-2/D-1007012

8

14

气门弹簧座
RETAINER，
VALVE SPRING

462-1007013

8

15

气门卡簧
COTTER，VALVE

462-1007014

16

18

图六

凸轮轴、气门、摇臂部分

FIG. 6

ROCKER-VALVE-CAMSHAFT

图位号

ITEM

NO.

名

称

DESCRIPTION

件

号

PART NO.

数量

QTY.

备注

REMARK

16

气门弹簧垫圈
SEAT

，

VALVE

SPRING

462-1007011

8

17

封油圈总成
SEAL，OIL

462-1007902-01

8

19

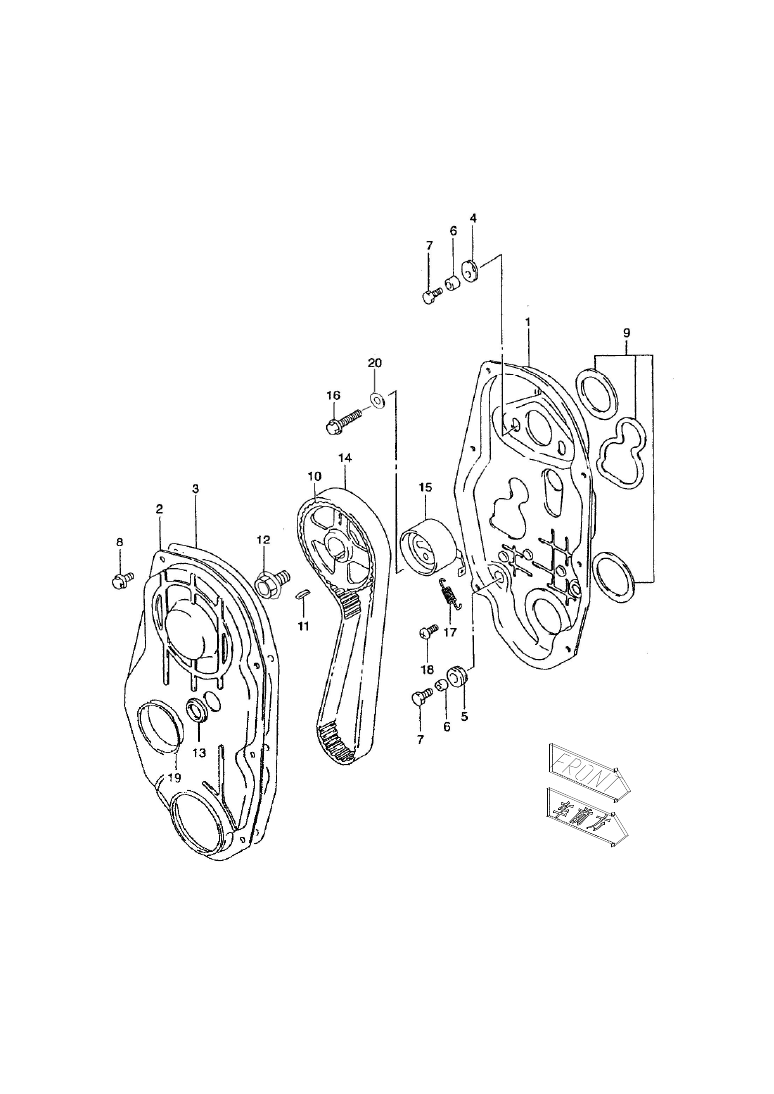

图七

同步齿轮及罩盖部分

FIG. 7

BELT TIMING AND COVER

20

图七

同步齿轮及罩盖部分

FIG. 7

BELT TIMING AND COVER

图位号

ITEM

NO.

名

称

DESCRIPTION

件

号

PART NO.

数量

QTY.

备注

REMARK

同步齿型带内盖总成
COVER
COMP,TIMING

BELT

INSIDE

465Q-2/D-1000802-A

1

总成件号

1

同步齿型带内盖分总成
COVER
COMP,TIMING

BELT

INSIDE

465Q-2/D-1000803

1

2

外盖
COVEROUTSIDE

465Q-2/D-1000012

1

3

橡胶垫
GASKET,

TIMING

BELT COVER

465Q-2/D-1000036

1

4

扁胶圈
GROMMET,TIMING
BELT COVER NO.2

462-1000025-A

2

5

胶圈
GROMMET,TIMING
COVER,NO.1

462-1000026-A

2

6

衬套
SPACER,TIMING
COVER INSIDE

462-1000027

4

7

螺钉总成
BOLT,TIMING

BELT

COVER INSIDE

465Q-1000804

4

8

螺钉
BOLT,TIMING

BELT

COVER INSIDE

462-1000228

6

465Q-2/D-1000004

1

海绵胶垫
SEAL,TIMING COVER
INSIDE

465Q-2/D-1000005

1

9

海绵垫
SEAL,TIMING COVER
INSIDE

462-1000006

1

10

从动同步齿轮
PULLEY,CAMSHAFT
TIMING BELT

465Q-1000032

1

11

半圆键
KEY,CAMSHAFT
PULLE

462-1000031

1

21

图七

同步齿轮及罩盖部分

FIG. 7

BELT TIMING AND COVER

图位号

ITEM

NO.

名

称

DESCRIPTION

件

号

PART NO.

数量

QTY.

备注

REMARK

12

螺钉
BOLT

462-1000227

1

13

观察孔胶堵
OBSERVE

HOLE

STIFLED

462-1000010

1

14

同步齿形带
BELT TIMING

465Q-1000035

1

15

张力调节轮总成
TENSIONER
ASSY,TIMING BELT

465Q-2/D-1000910

1

16

螺钉
BOLT

462-1700203

1

17

张力弹簧
SPRING TENSIONER

465Q-2/D-1000028

1

18

螺钉
BOLT

GB5783-86 M4×12

1

19

外盖胶圈
GROMMET

TIMING

COVEROUTSIDE

462-1000011-A

1

20

垫圈
WASHER BOLT

462-1700208

1

22

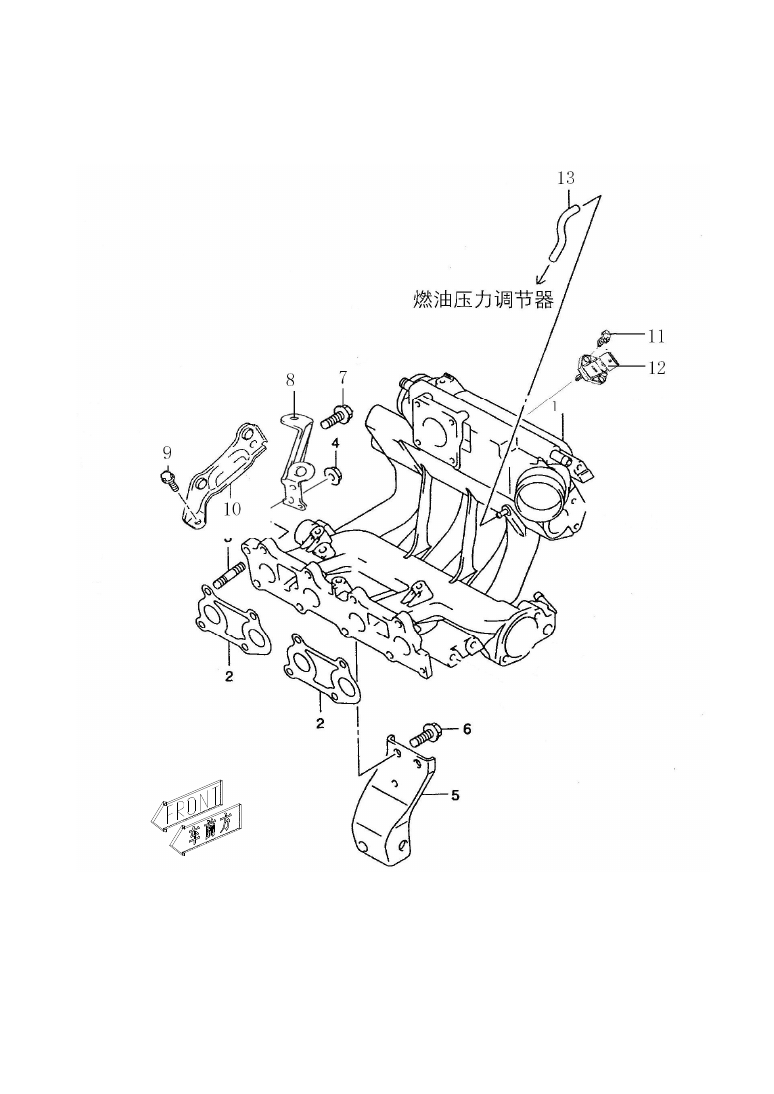

图八

进气歧管部分

FIG. 8

INTAKE MANIFOLD

23

图八

进气歧管部分

FIG. 8

INTAKE MANIFOLD

图位号

ITEM

NO.

名

称

DESCRIPTION

件

号

PART NO.

数量

QTY.

备注

REMARK

1

进气歧管总成
INTAKE
MANIFOLD

465Q-2/D1-1008800-01

1

2

进气歧管垫
INTAKE MANIFOLD
GASKET

462-1000041-01

2

3

螺桩
BOLT

465Q-1003201

8

4

螺母
NUT

GB6177-86-M8

8

5

进气管支架 I
INTAKE MANIFOLD
BRACKET I

465Q-2/D-1000124

1

螺钉
BOLT

GB5786-86-M10 × 1.25 ×
20

4

6

垫圈
WASHER BOLT

GB97.1-85-1 0-140HV

4

7

螺钉总成
BOLT

462-1000810

2

8

空气滤支架
AIR

STRAIN

BRACKET

465Q-2/D1H-1000136

1

9

螺钉总成
BOLT

462-1000810

2

10

空气滤支架
AIR

STRAIN

BRACKET

465Q-2/D-1000134

1

11

螺钉总成
BOLT

462-1000801

2

465Q-1A/D-1100800

1

M1 系统用

12

进气压力温度传感器
MANIFOLD

AIR

PRESSURE SENSOR

468QL1-1100800

1

M7 系统用

13

真空软管
VACCUM HOSE

465Q-1A/D-1000064

1

24

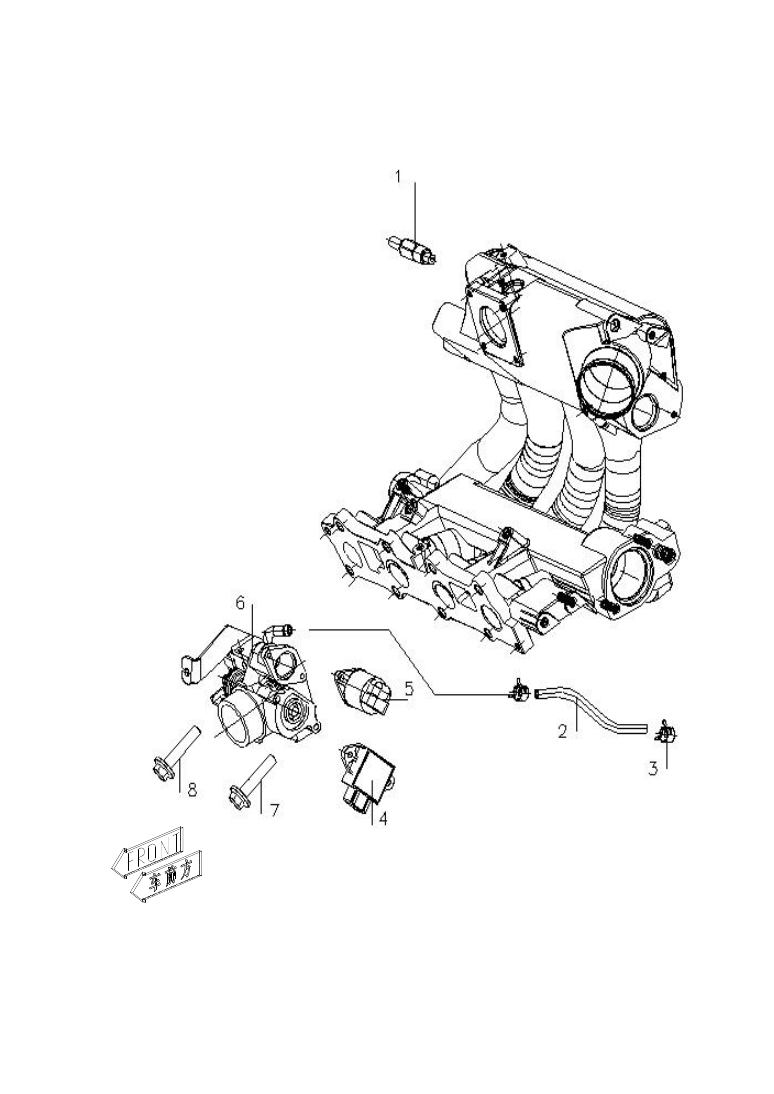

图九

节气门体部分

FIG. 9

THROTTLE BODY

25

图九

节气门体部分

FIG. 9

THROTTLE BODY

图位号

ITEM

NO.

名

称

PART NO.

件

号

DECRIPTION

数量

QTY.

备注

REMARK

1

PCV 阀
PCV ASSY

465Q-1014800

1

2

油气脱附管
GAS DOFF PIPE

465Q-2/D1H-1000113

1

3

卡箍
CLIP

465Q-2/D-1000065

2

4

节气门位置传感器
THROTTLE
POSITION SENSOR

465Q-1A/D-1107902

1

5

步进电机
IDLE

AIR

CONTROL VALVE

465Q-1A/D-1107903

1

节气门体壳体
THROTTLE SHELL

468QL1-1107901

1

6

节气门体总成
THROTTLE BODY

468QL1-1107950

1

总成件号

7

螺钉
BOLT

462-1000218

3

8

螺钉
BOLT

462-1000219

1

26

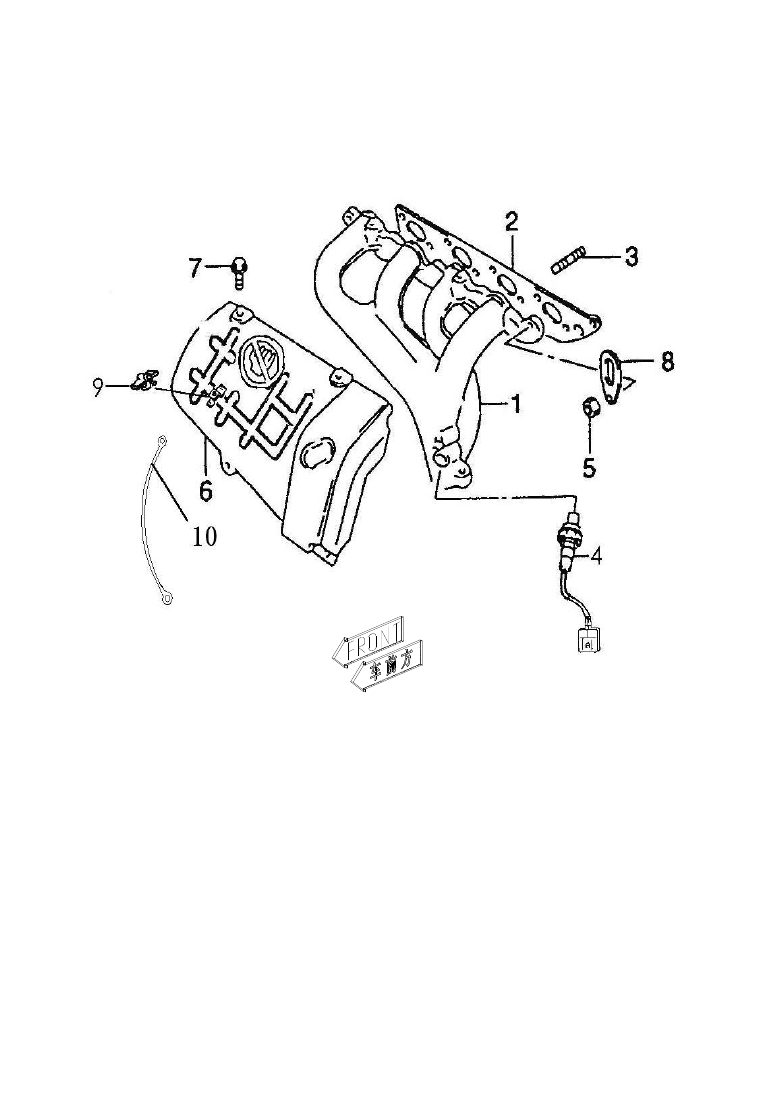

图十

排气歧管部分

FIG. 10

EXHAUST MANIFOLD

27

图十

排气歧管部分

FIG. 10

EXHAUST MANIFOLD

图位号

ITEM

NO.

名

称

PART NO.

件

号

DECRIPTION

数量

QTY.

备注

REMARK

1

排气歧管壳体
EXHAUST PIPE

465Q-2/D1-1008006

1

2

排气歧管隔热垫总成
EXHAUST
MANIFOLD
GASKET

465Q-2/D-1008820

1

3

螺桩
BOLT STUD

465Q-1003201

8

462-1A2/D-1207800

1

4

氧传感器
OXYGEN SENSOR

468QA-1207800

1

M7 系统 OBD 机型用

5

螺母
NUT

M8 GB51-76

8

6

排气歧管隔热罩总成
EXHAUST
MANIFOLD COVER

465Q-2/D1-1008850-0
1

1

7

螺钉
BOLT

462-1000228

4

8

发动机吊耳
ENGINE SUSPEND

462-1000042

1

9

夹子
CLIP

465Q-1000118

1

10

地线总成
GROUND WIRE

468QL-1000770

1

28

图十一

机油泵部分

FIG. 11 OIL PUMP

图十一

机油泵部分

FIG. 11

OIL PUMP

图位号

ITEM

NO.

名

称

DESCRIPTION

件

号

PART NO.

单台数

QTY.

备注

REMARK

1

机油泵总成
OIL PUMP

462Q-2/D-1011950

1

2

橡胶石棉垫
GASKET OIL PUMP

462-1000018-01

1

3

螺钉
BOLT

462-1000217

1

4

螺钉
BOLT

462-1000218

5

5

螺钉
BOLT

462-1000219

2

6

定位套
PIN

OIL

PUMP

DOWEL

462-1000017

2

29

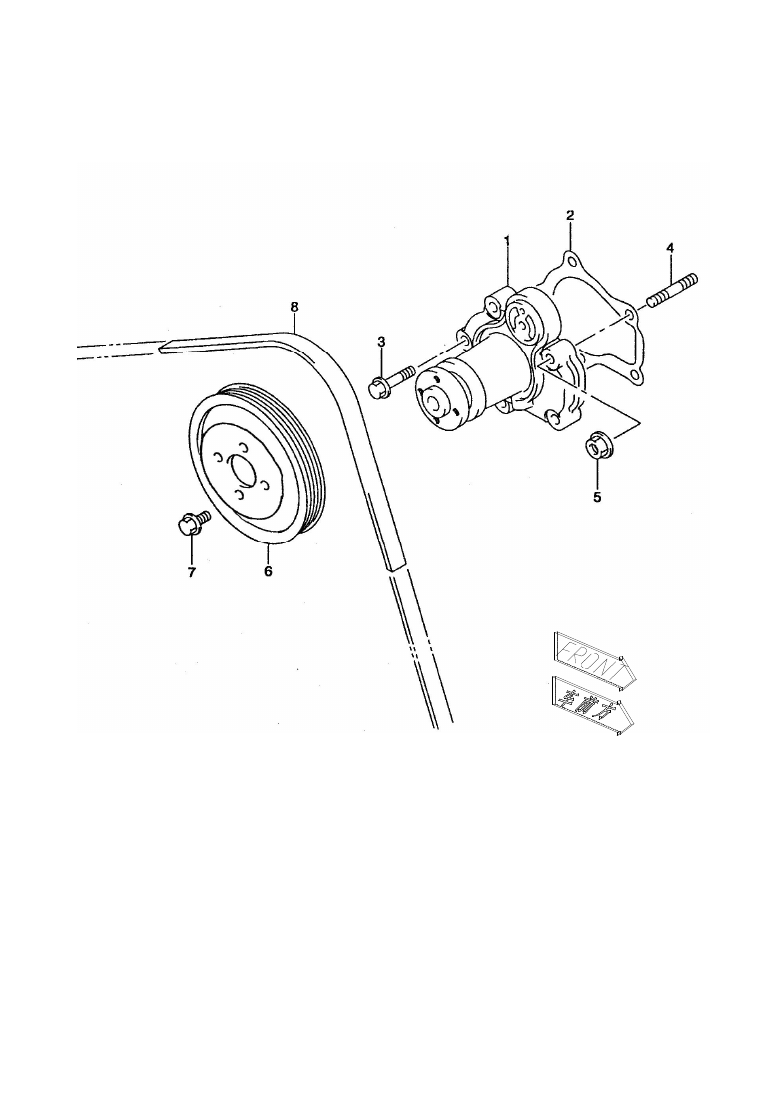

图十二

水泵部分

FIG. 12

WATER PUMP

30

图十二

水泵部分

FIG. 12

WATER PUMP

图位号

ITEM

NO.

名

称

DECRIPTI

ON

件

号

PART NO.

数量

QTY.

备注

REMARK

1

水泵总成
WATER
PUMP

462Q-2/D-1307950

1

2

水泵垫片
GASKET,
WATER
PUMP

462-1000024-01

1

3

螺钉
BOLT

462-1000217

3

4

螺桩
BOLT
STUD

465Q-1A2/D-1002205

2

5

螺母
NUT

GB6177-86-M6

2

6

水泵皮带轮
WATER
PUMP
PULLEY

465Q-2/D1-1000037

1

7

螺钉
BOLT

462-1000233

4

8

水泵皮带
WATER
PUMP
STRAP

465Q-2/D-1000229

1

31

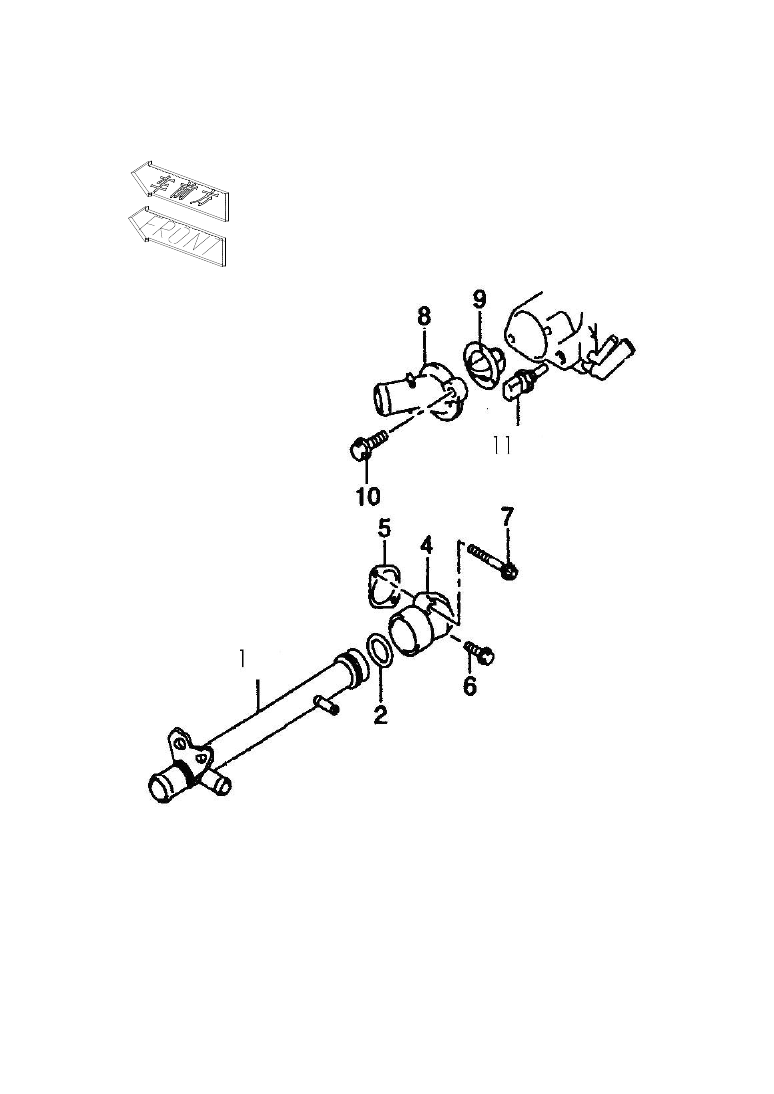

图十三

冷却水管部分

FIG. 13

COOLANT PIPE
