HAFEI BRIO. Руководство - часть 55

.

Рис 19-18.

1. Стержень внешней ручки. 2. Внешняя ручка. 3. Зажим. 4. Рычаг. 5. Замок.
(3). Ударная пластина.
Отрегулировать высоту ударной пластины, вставляя или вынимая прокладки между
ударной пластиной и кузовом, таким образом, чтобы зазор между дверью и кузовом
составлял 10,6-12,6 мм (величина “D”), смотри Рис 19-19. Совместить центр ударной
пластины с центром замка, смещение должно быть в пределах ±1,5 мм. Смотри Рис 19-20.

.

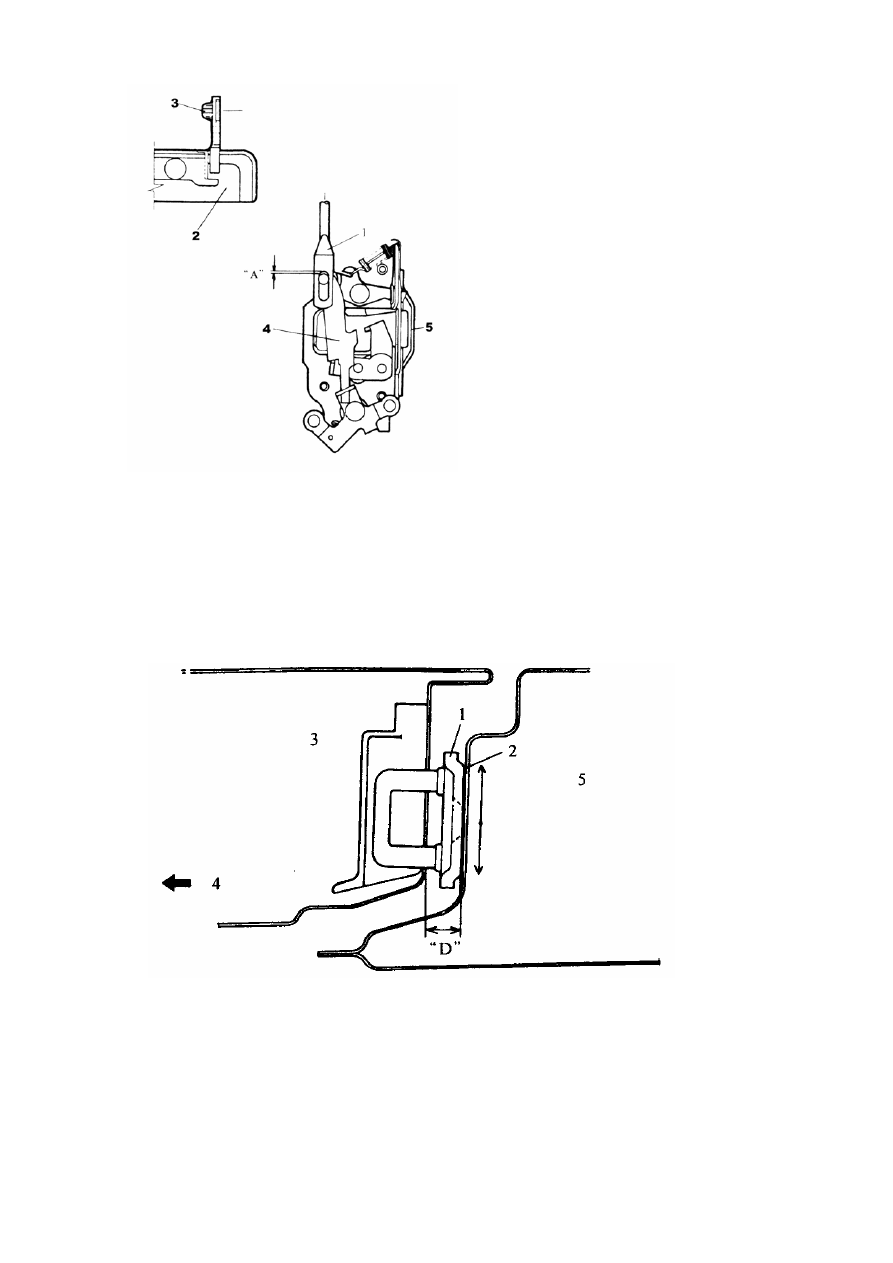

Рис 19-19.

1. Упор замка. 2. Прокладка. 3. Дверь. 4. Вперед. 5. Кузов. D. 10,6-12,6 мм.

.

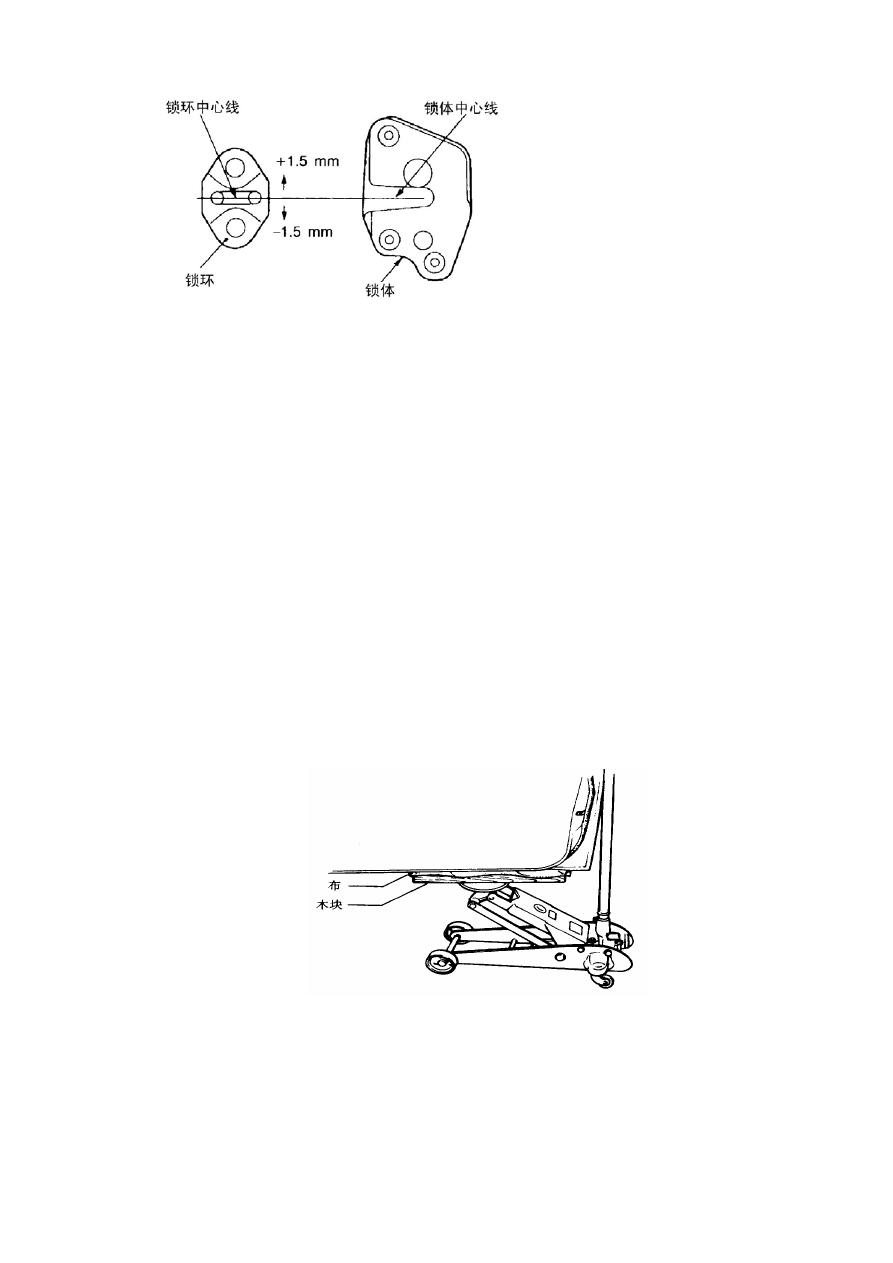

Рис 19-20.

Центр упора замка. Центр замка. Упор замка. Замок.

Примечание.
Ударная пластина устанавливается на соответствующем уровне и смещается вертикально.
Не изменять положение замка двери.
Периодически смазывать маслом или консистентной смазкой соединения ударной
пластины.
4. Регулировка дверей.
1). Последовательность демонтажа передней и задней двери.
(1). Переднее крыло.
(2). Разъем кабельной шины.
(3). Болт для стопора кузова.
(4). Болты для шарнира кузова.
(5). Дверь в сборе.
(6). Подпереть дверь в сборе с помощью подставки с деревянной плашкой, проложенной
между подставкой и дверью в сборе, смотри Рис 19-21.

.

Рис 19-21.

Материя. Деревянная прокладка.

2). Установка двери.
Последовательность установки обратна последовательности демонтажа.
3). Основные моменты установки.

(1). Если зазор между дверью и кузовом превышает допустимую величину (> 1,5 мм),
ослабить крепежный болт дверного шарнира со стороны кузова и перемещать дверь таким
образом, чтобы обеспечить равномерный зазор по всему периметру двери.
(2). Если дверь после закрывания отклоняется по вертикали, отрегулировать совмещение
ударной пластины и замка, добавляя или вынимая прокладки ударной пластины.
Одновременно регулировать дверь, перемещая замок во всех направлениях.
5. Задняя дверь.
1). Последовательность демонтажа.
(1). Шланг омывателя заднего стекла.
(2). Разъем кабельной шины.
(3). Газовая пружина задней двери.
(4). Задняя дверь в сборе.
2). Основные моменты касательно газовой пружины.
(1). После демонтажа газовых пружин держать их на удалении от источников высокой
температуры и открытого огня.
(2). Для выпуска газа из газовой пружины обернуть ее, как показано на рисунке,
нейлоновой лентой, затем просверлить дрелью отверстие 2 - 3 мм сверху, как показано на
рисунке, через заглушку.

.

Рис 19-22.

Отрезать.

(3). Обращаться с газовой пружиной осторожно. Не царапать и не подвергать ударам
открытую поверхность стержня поршня пружины, не допускать попадания на поверхность
стержня краски или масла.
(4). Не поворачивать стержень поршня газовой пружиной, вытянутой на полную длину.
3). Установка и регулировка задней двери.
(1). Выровнять ударную пластину и замок, перемещая ударную пластину вверх и вниз или
вовнутрь и наружу, смотри Рис 19-23. Убедиться, что отклонение между центром ударной
пластины и центром замка не превышает ±1,5 мм, смотри Рис 19-20.





.

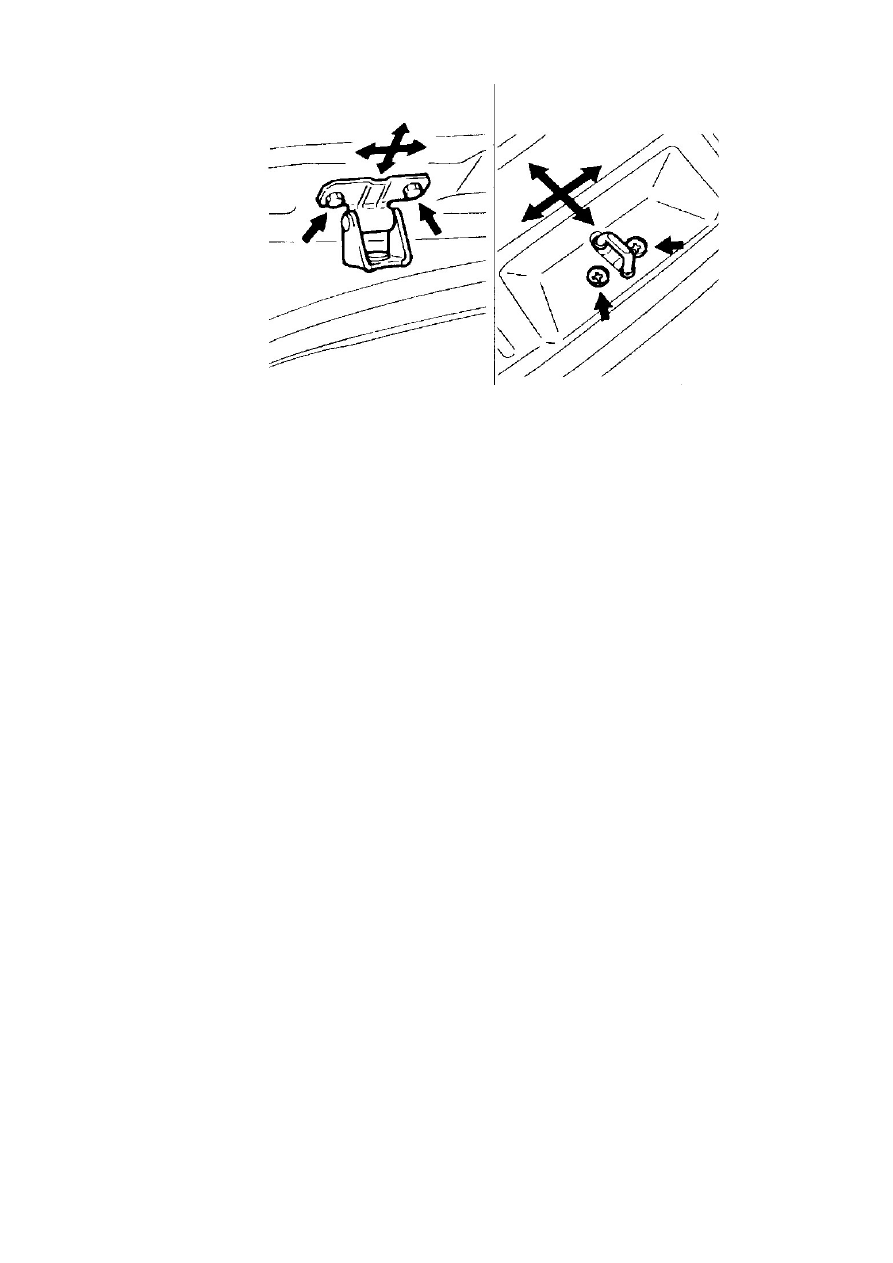

Рис 19-23.

(2). Если зазор между дверью и кузовом превышает допустимую величины или
неравномерный, отрегулировать положение шарниров и ударной пластины, смотри Рис
19-23.
4). Демонтаж и установка стекла задней двери.
(1). Последовательность демонтажа, смотри Рис 19-24.
Рис 19-24 (рисунок отсутствует).
1. Разъем кабельной шины. 2. Стекло задней двери. 3. Двойной замок. 4. Нижнее
уплотнение. 5. Верхнее уплотнение. 6. Боковое уплотнение.
(1). Основные моменты демонтажа.
Последовательность демонтажа стекла задней двери аналогична последовательности
демонтажа ветрового стекла.
2). Установка.
Последовательность установки обратна последовательности демонтажа.
3). Основные моменты установки.
Чистить поверхность склеивания стекла с помощью изопропилового спирта.
Установить уплотнения согласно следующей последовательности: боковое уплотнение,
верхнее уплотнение, нижнее уплотнение, смотри Рис 19-25.
Прикрепить двойной замок к поверхности с выступающей меткой на внешней панели
задней двери, смотри Рис 19-25.
Нанести клей на стекло вдоль центральной линии, как показано на Рис 19-25.
Рис 19-25 (рисунок отсутствует).
Инструкции по остальным операциям смотри в описании процедуры установки ветрового
стекла.
19.13. Ремень безопасности.
* Общее описание.
Ремни безопасности делятся на передние и задние. Передний ремень безопасности
состоит из натяжителя переднего ремня безопасности, передней застежки и ползуна.
Задний ремень безопасности состоит из натяжителя заднего ремня безопасности, задней
застежки, ремня безопасности с двумя точками крепления и коробки. Конструкция
