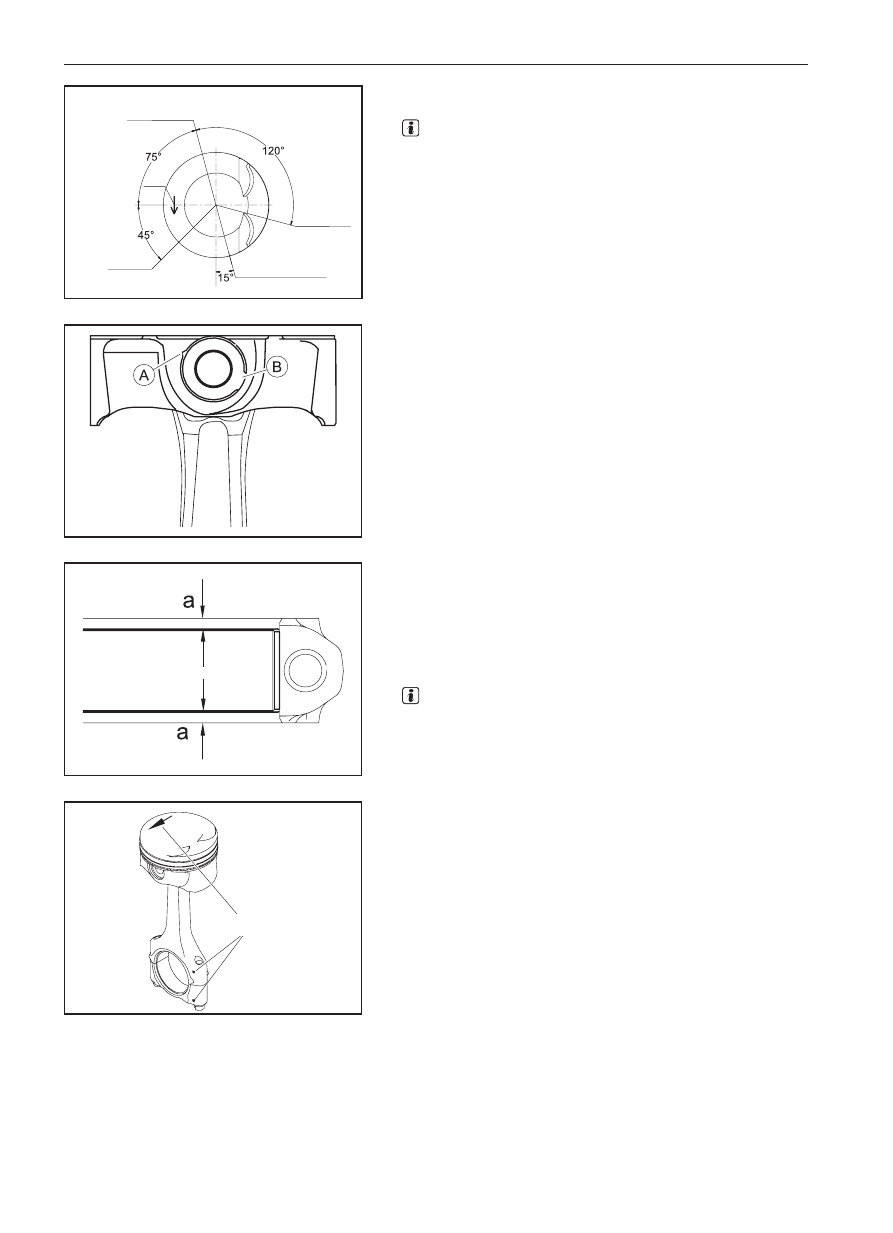

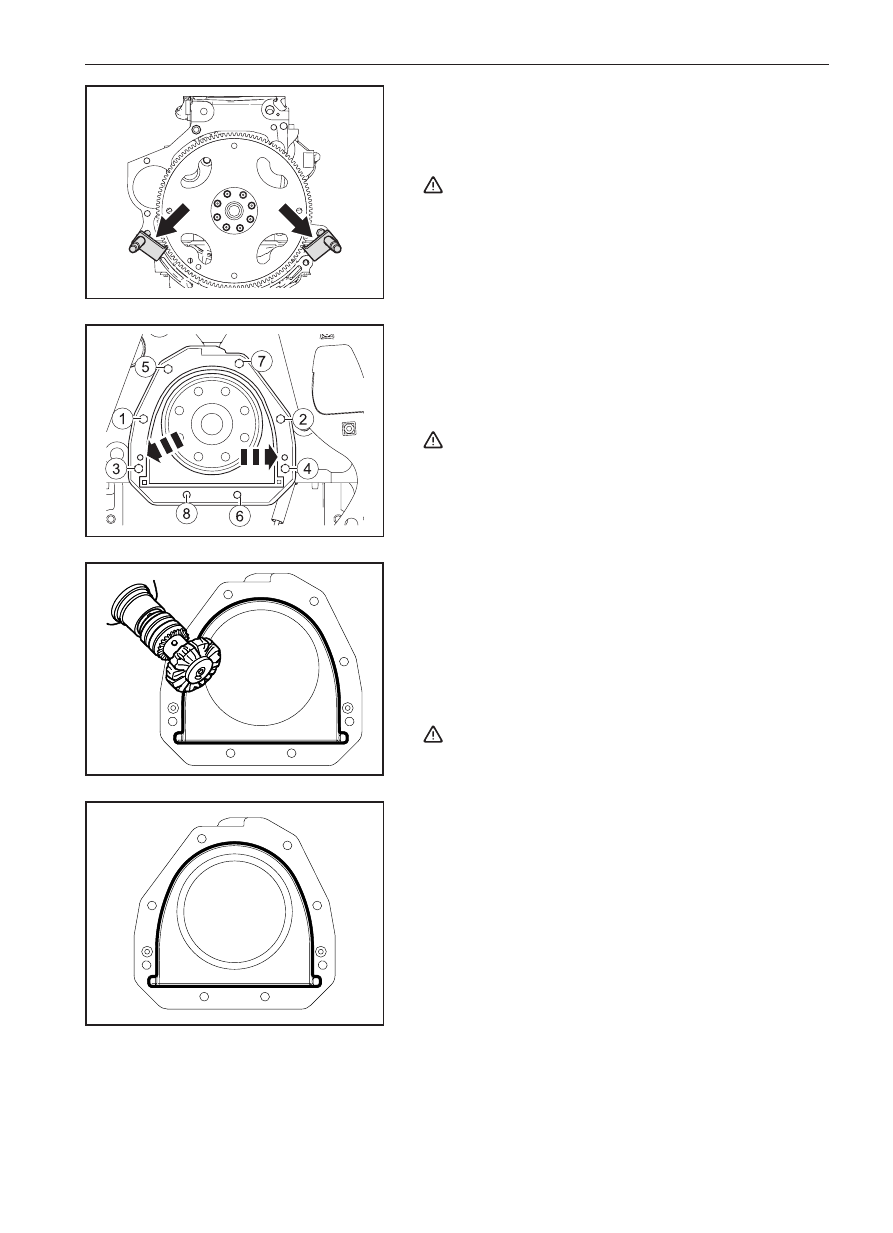

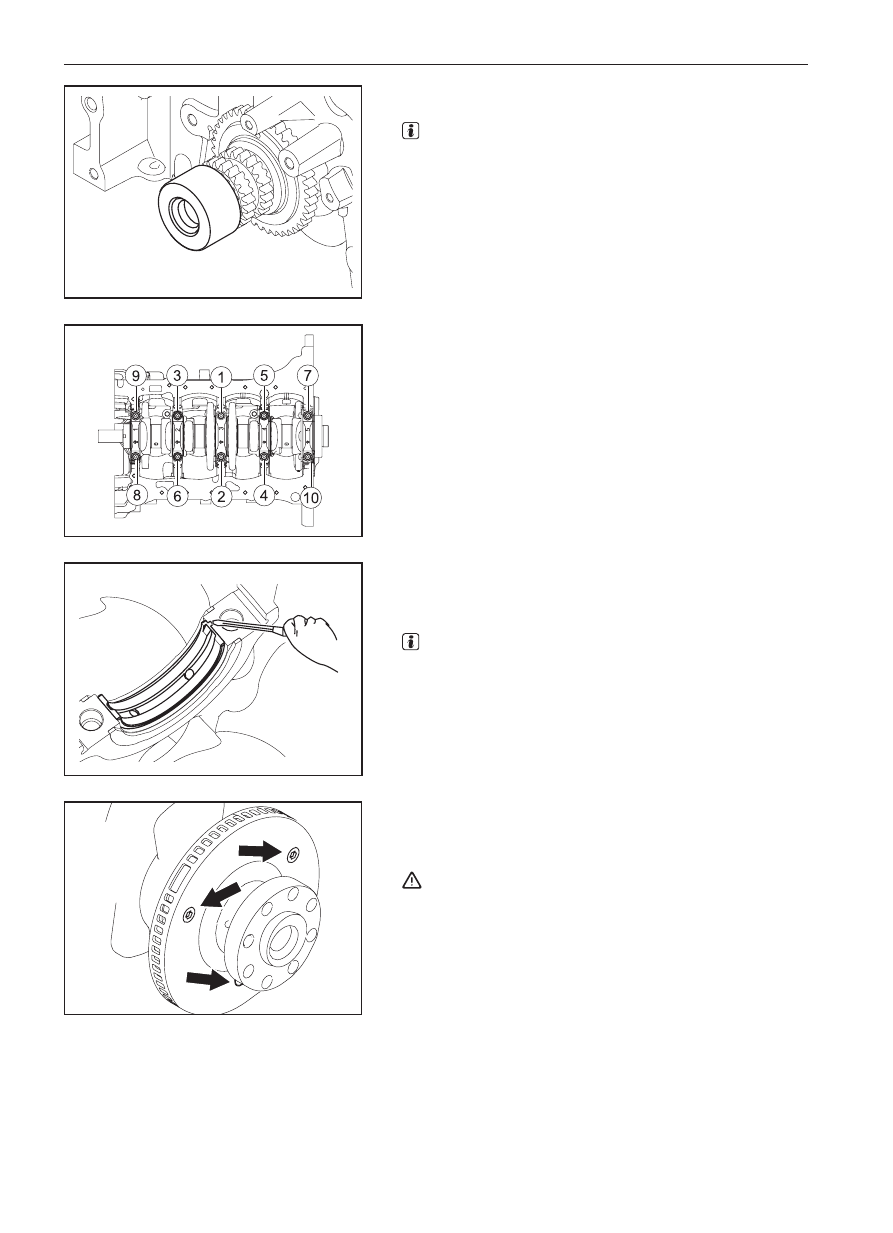

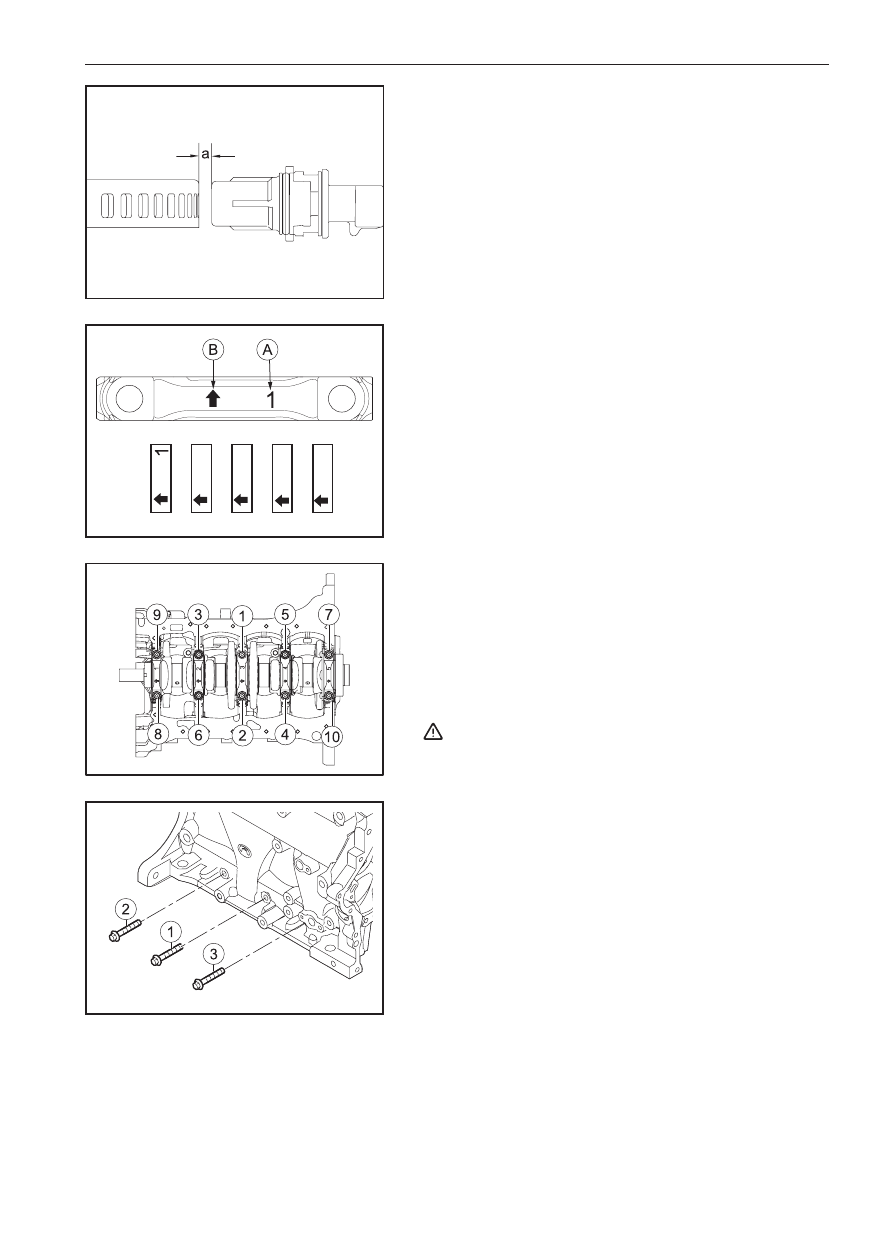

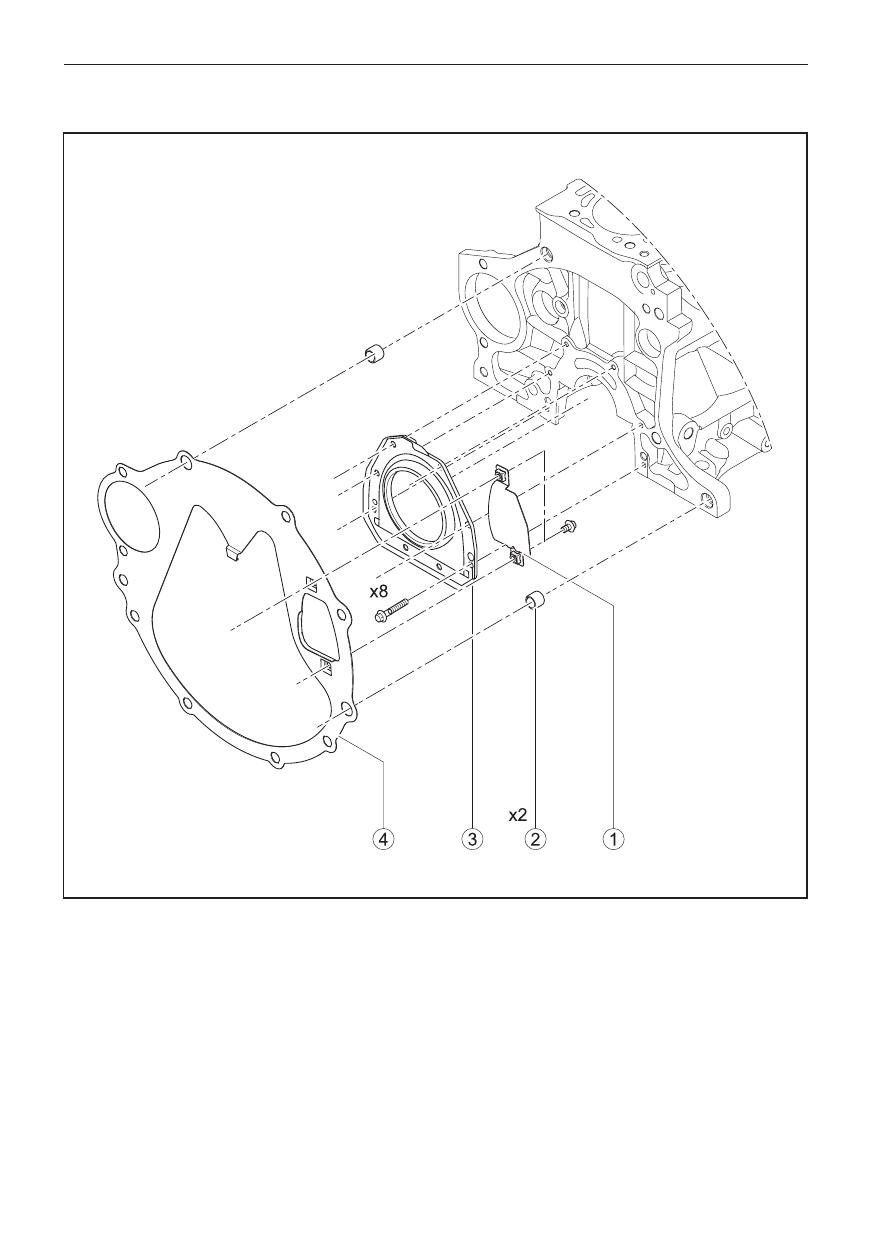

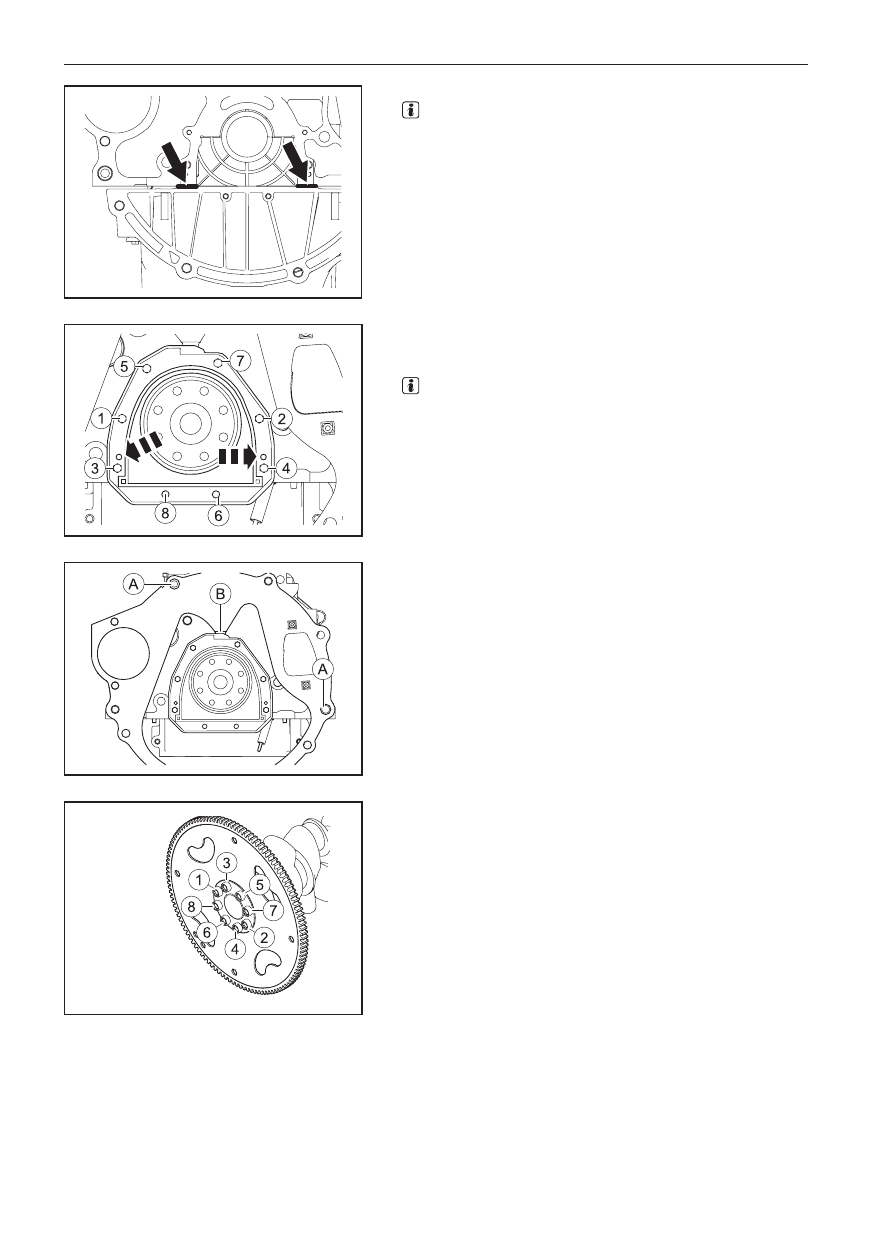

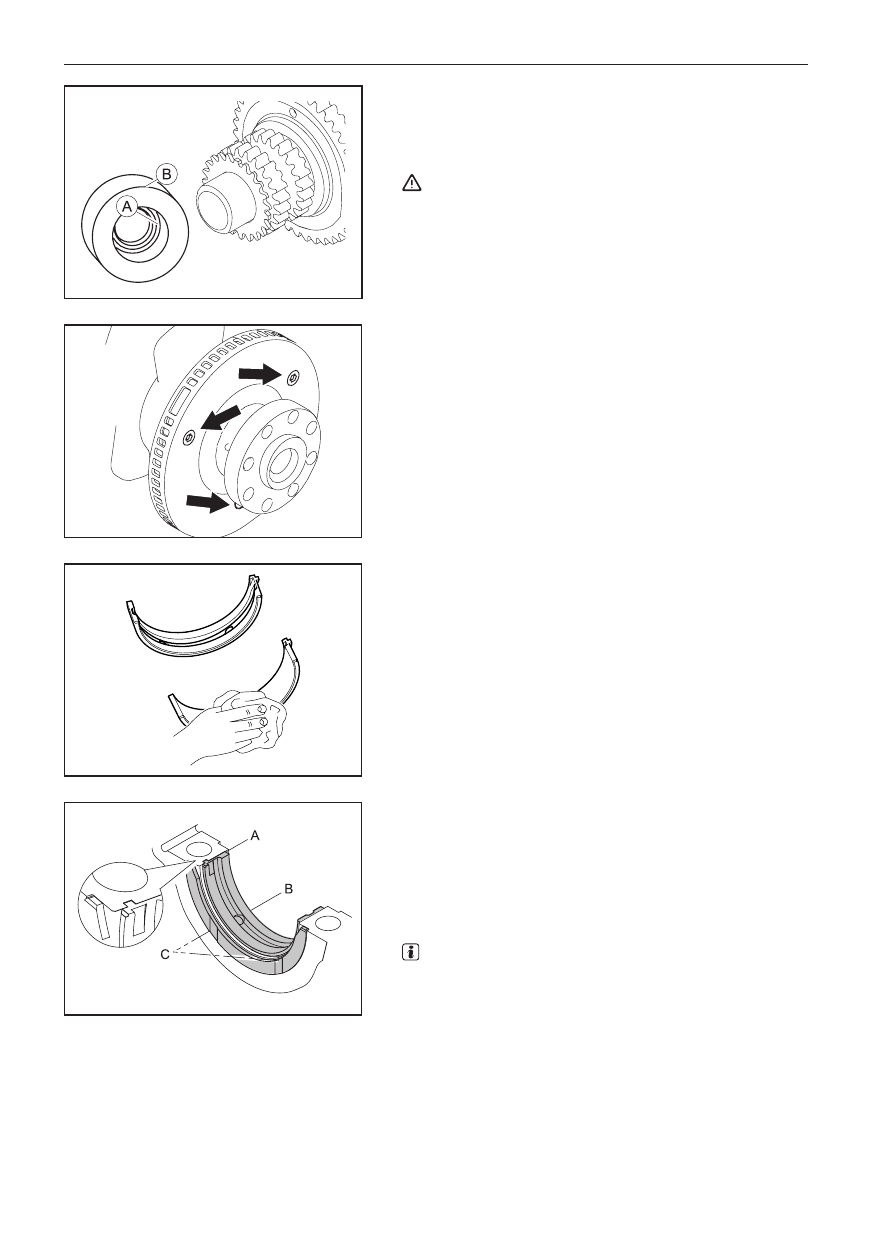

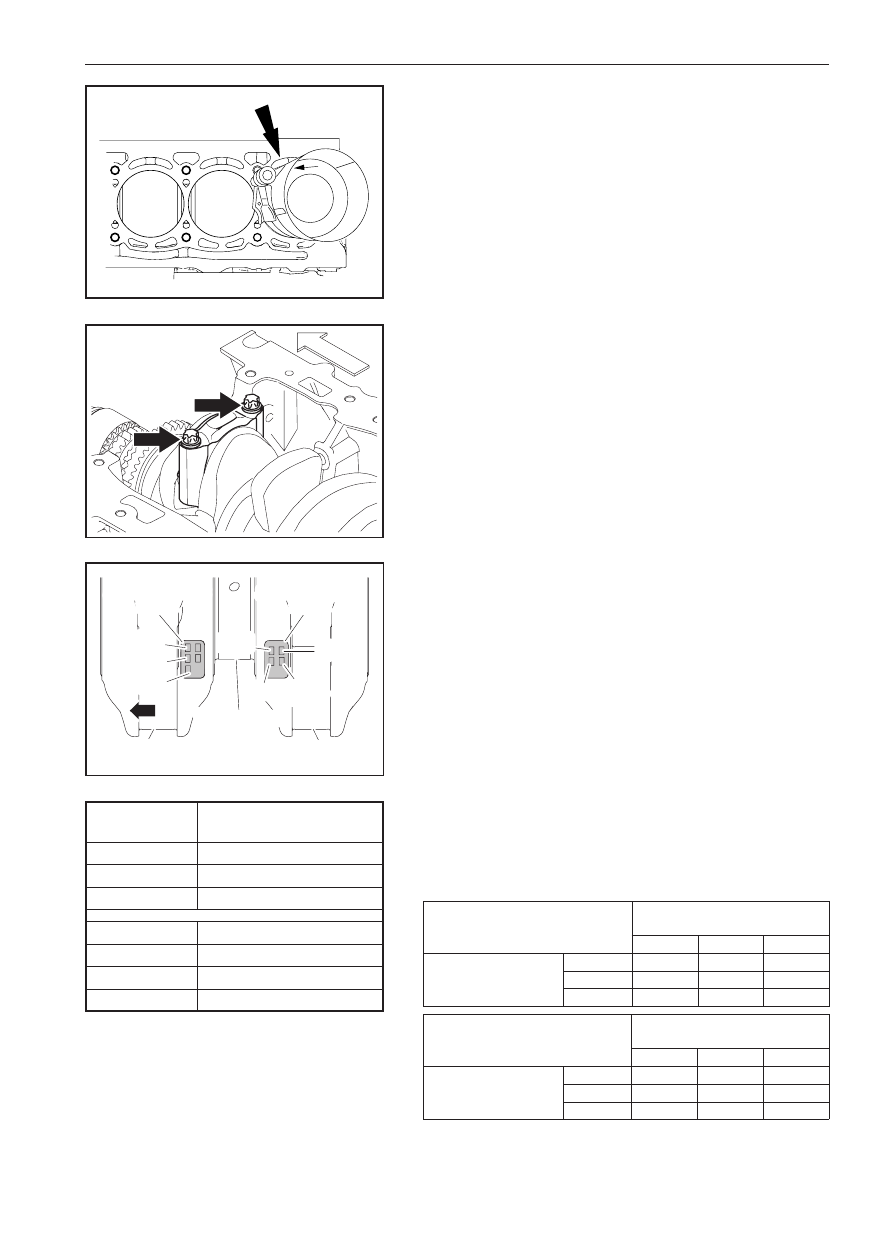

Руководство по ремонту бензинового двигателя 4C20 92 (в) Замки маслосъемного и компрессионных колец устанавли- ваются под углом 120° относительно друг друга. Подсказка: ■ После сборки поршневые кольца должны двигаться в канавке свободно, без заклинивания, с зазорами со- гласно требований. См. п. 10. «Проверка поршневых колец и канавок» на стр. 90. 14. Установка поршневых пальцев (a) Перед установкой поршневого пальца в отверстие в шату- не нанесите на эти смазку на эти детали. Поршневой палец должен двигаться в отверстии без заклинивания. (б) В случае затруднений при установке нагрейте поршень до 60°C. 15. Установка стопорных колец поршневых пальцев (a) Стопорное кольцо должно полностью войти в установоч- ный паз (B) на конце поршневого пальца. Замок стопорного кольца устанавливается под углом 180° относительно выем- ки отверстия поршневого пальца (A). Выпадение из устано- вочного паза или заклинивание в пазе вместо установки на дно паза недопустимо. 16. Установка вкладышей шатунных подшипников (а) Установите вкладыши шатунного подшипника на шатун и на крышку шатунного подшипника. (б) Убедитесь в том, что вкладыш плотно прилегает к поверх- ности шатуна/крышки шатунного подшипника. (в) Зазор (A) по обеим сторонам вкладыша шатунного подшип- ника должен быть одинаковым. Подсказка: ■ Нанесите небольшое количество моторного масла на внутреннюю поверхность вкладыша шатунного под- шипника и выполните полную очистку его задней ча- сти перед установкой. ■ Взаимная замена бывших в употреблении вкладышей шатунных подшипников запрещена! 17. Установка шатунов поршня (a) Отметка передней части шатуна поршня. Замок маслосъемного кольца Замок первого компрессионного кольца Передняя часть Замок второго компрессионного кольца Замок пружины маслосъемного кольца Перед |
