314

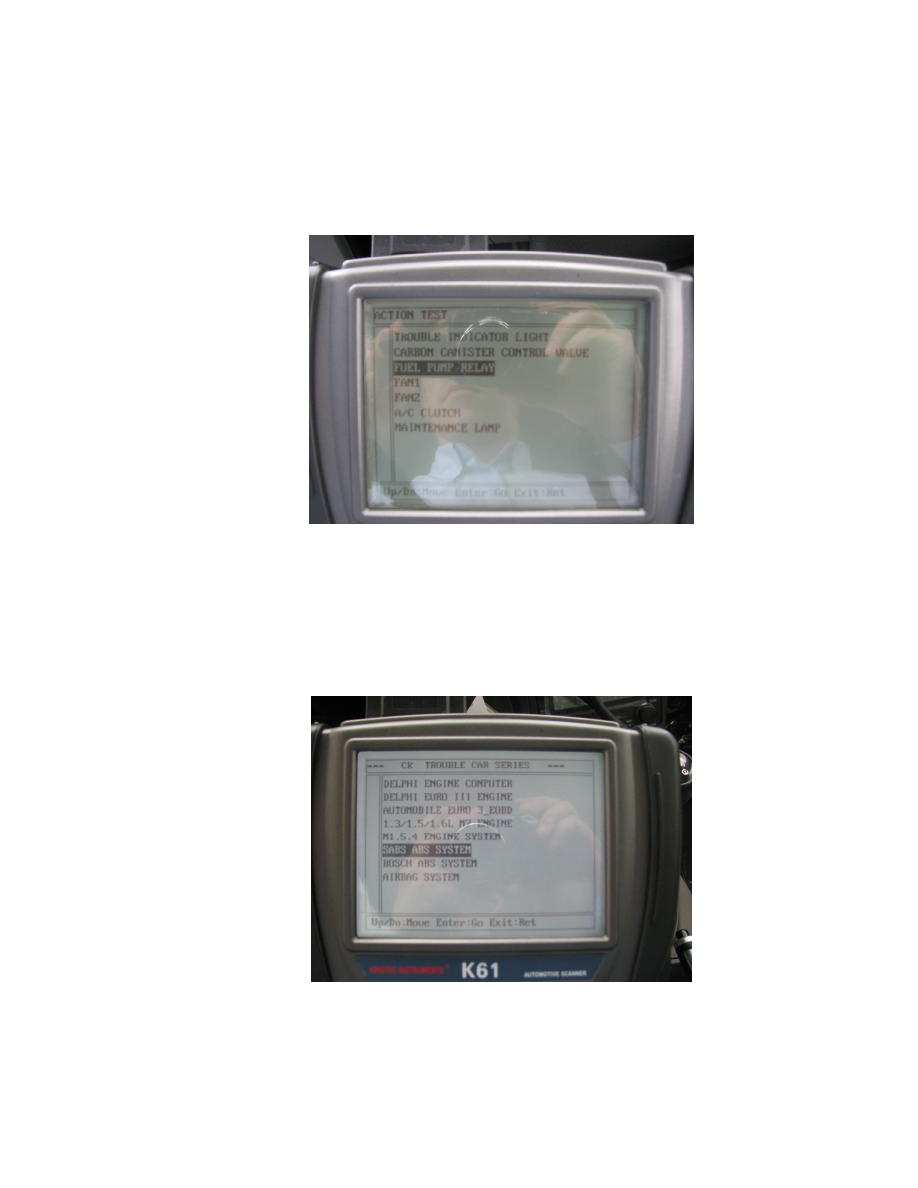

С помощью этого меню можно включить или отключить (Рис. 16):

1. CARBON CANISTER CONTROL. Клапан адсорбера
2. FUEL PUMP RELAY. Реле топливного насоса
3. FAN1. Вентилятор радиатора (скорость 1)
4. FAN2. Вентилятор радиатора (скорость 2)
5. A/C CLUTCH. Муфта компресора кондиционера
6. MAINTENANCE LAMP. Лампа «check engine» на панели приборов

Рис. 16

4. ABS.

4.1. Диагностика ABS.

Для диагностики системы ABS необходимо выбрать раздел SABS ABS SYSTEM
(Рис. 17).

Рис. 17

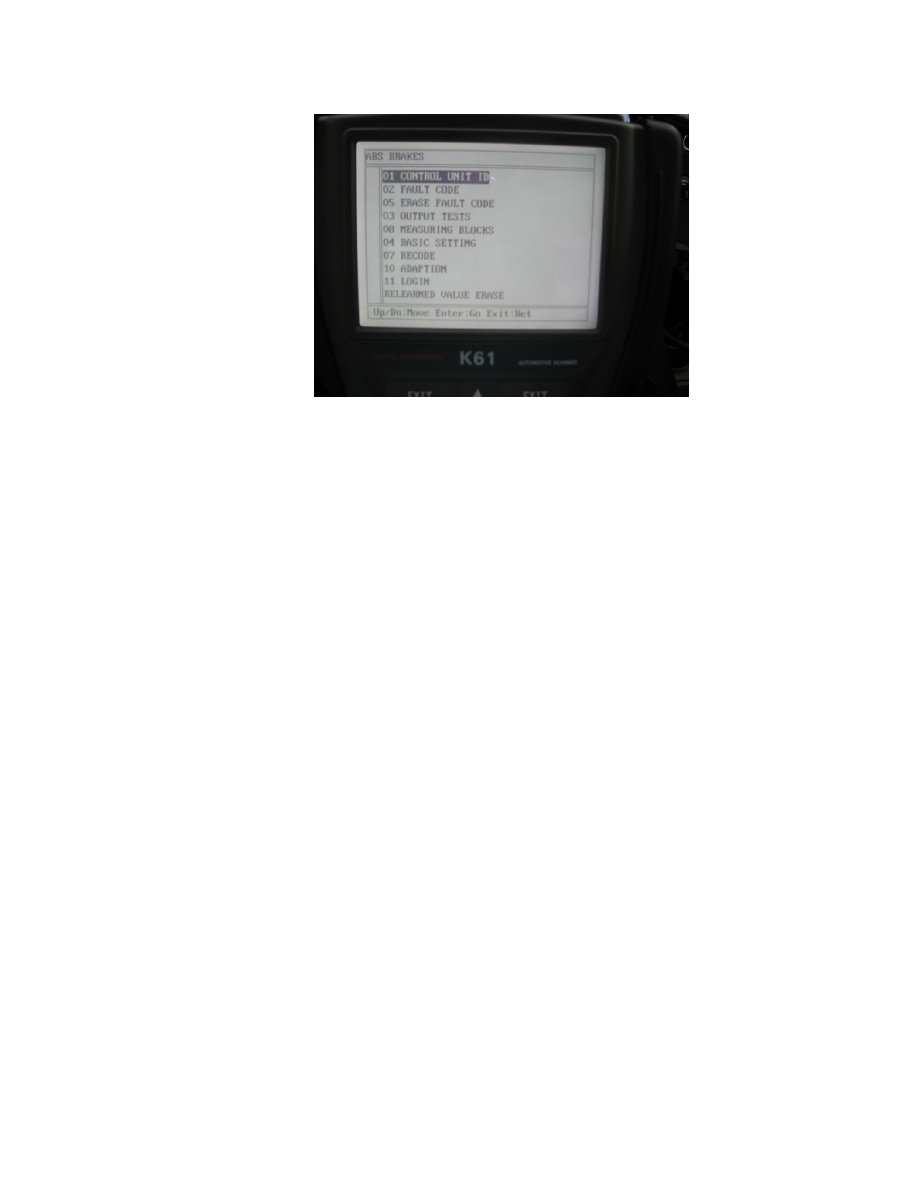

Для  диагностики  системы ABS автомобилей Geely необходимо  использовать
первые три пункта меню (Рис. 18). Они означают следующее:

1. CONTROL UNIT ID – данные блока управления ABS

315

2. FAULT CODE – код неисправности, зафиксированной ЭБУ
3. ERASE FAULT CODE – стирание кода неисправности

Рис. 18

4.2. Прокачка тормозной системы.

Для  прокачки  тормозной  системы  необходимо  использовать  четвертый  раздел
меню OUTPUT TEST. Далее, после запуска, необходимо  следовать  указаниям  на
экране. Тормозная  система  будет  прокачиваться  по  Х-образному  контру. Для
перехода  с  одного  тормозного  механизма  на  другой  для  прокачки  системы
достаточно нажатия клавиши ENTER. При появленни надписи OPERATE BRAKE
необходимо трижды нажать педаль тормоза и удерживать после третьего нажатия
в  выжатом  положении  до  появления  надписи RELEASE BRAKE. После  чего
необходимо  отпустить  педаль. Данная  процедура  будет  поведена  для  всех 4-х
тормозных  механизмов, без  возможности  покинуть  меню  прокачки  системы  до
завершения прокачки.

4. Диагностика AIRBAG.

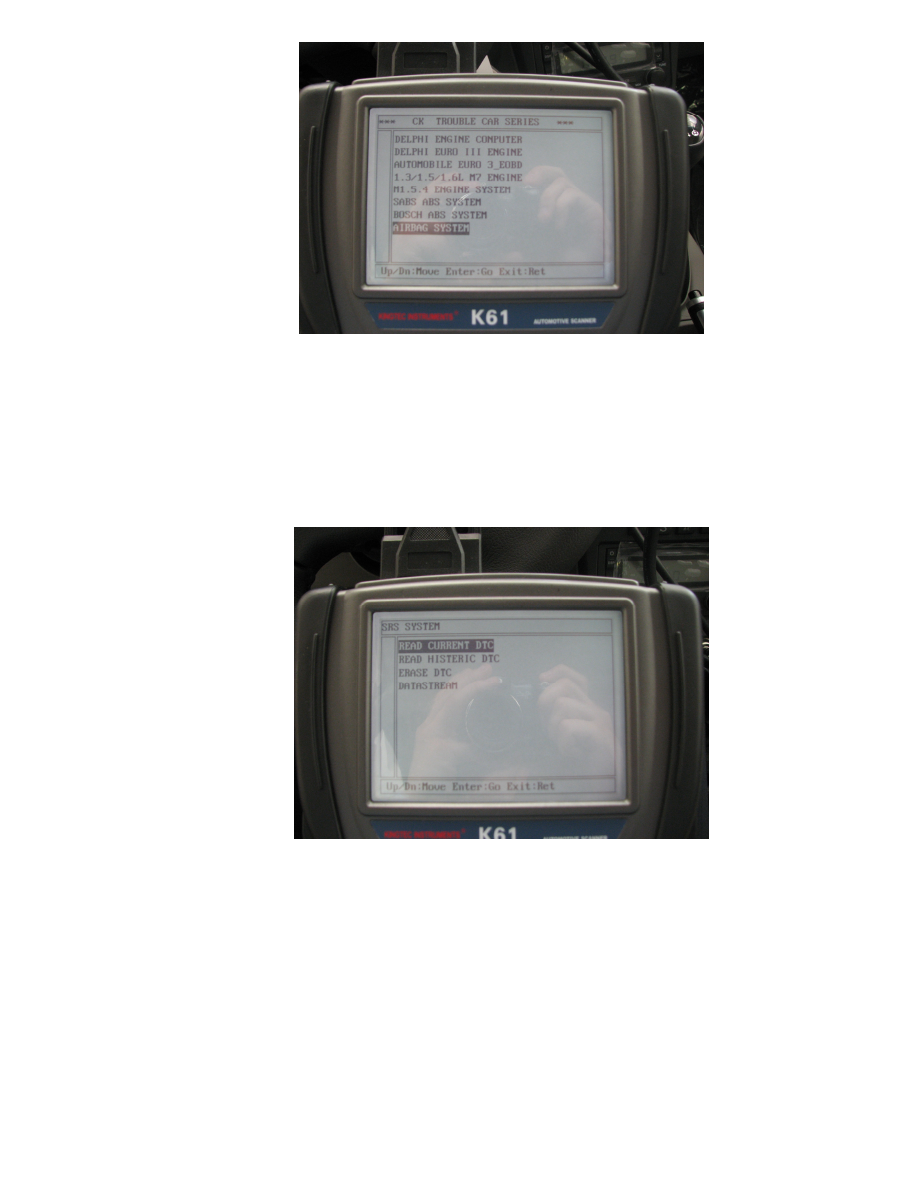

Для  диагностики AirBag необходимо  выбрать  раздел AIRBAG SYSTEM
диагностического меню (Рис. 19).

316

Рис. 19

После входа в это меню появится подменю из 4-х разделов (Рис. 20):

1. READ CURRENT DTC - чтение текущих кодов неисправностей
2. READ HISTERIC DTC - чтение кодов неисправностей в памяти ЭБУ
3. ERASE DTC - удаление кодов неисправностей из памяти ЭБУ
4. DATASTREAM - чтение текущих параметров системы

317

Рис. 20
