178

Часть 4. Замена передних противотуманных фар.

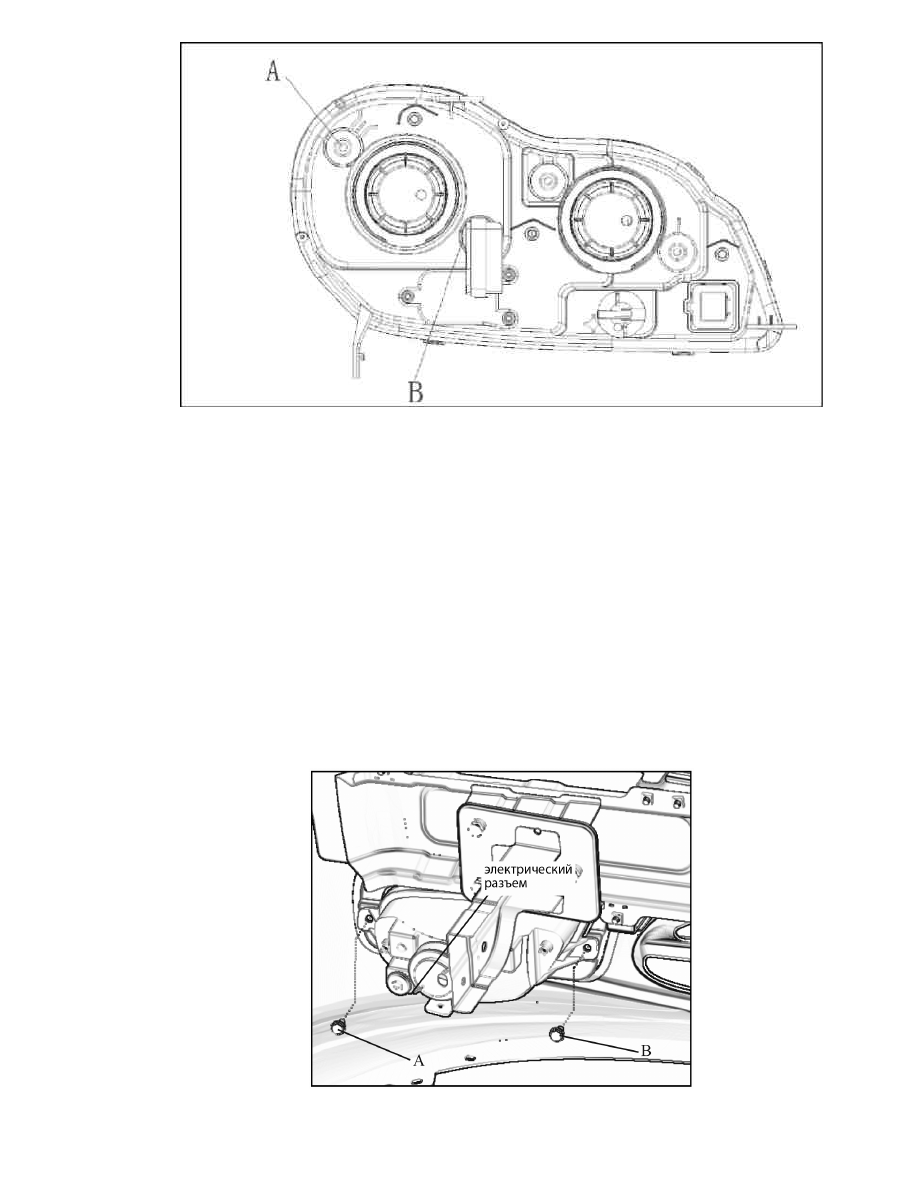

1. Снятие:

(1) Снимите передний бампер. (См. пункт «Замена бампера»):
(2) Отсоедините электрический разъем:
(3) Снимите болты крепления (A, B как показано на рисунке);
(4) Снимите лампу передней противотуманной фары.

179

2. Установка:

(1) Установите лампу передней противотуманной фары;
(2) Установите болты крепления;
(3) Подсоедините разъем;
(4) Установите передний бампер;
(5) Установите правильно автомобиль;
(6) Отрегулируйте положение противотуманных фар.

3.  Замена ламп противотуманной фары:

(1) Нажмите и поверните крышку против часовой стрелки, снимите крышку;
(2) Снимите лампу;
(3) Замените лампу.

4.  Регулировка положения светового пучка передних противотуманных фар:

(1) Проверьте и отрегулируйте давление в шинах;
(2) Запустите двигатель;
(3) Включите передние противотуманные фары;
(4) Отрегулируйте направление светового пучка при помощи регулировочного винта «A»

в вертикальном направлении.

Примечание: При повороте винта против часовой стрелки световой пучок поднимется, при

повороте винта по часовой стрелки световой пучок опускается.

Часть 5. Замена заднего фонаря.

1. Снятие:

(1)  Снимите уплотнитель крышки багажника и внутреннюю панель;

180

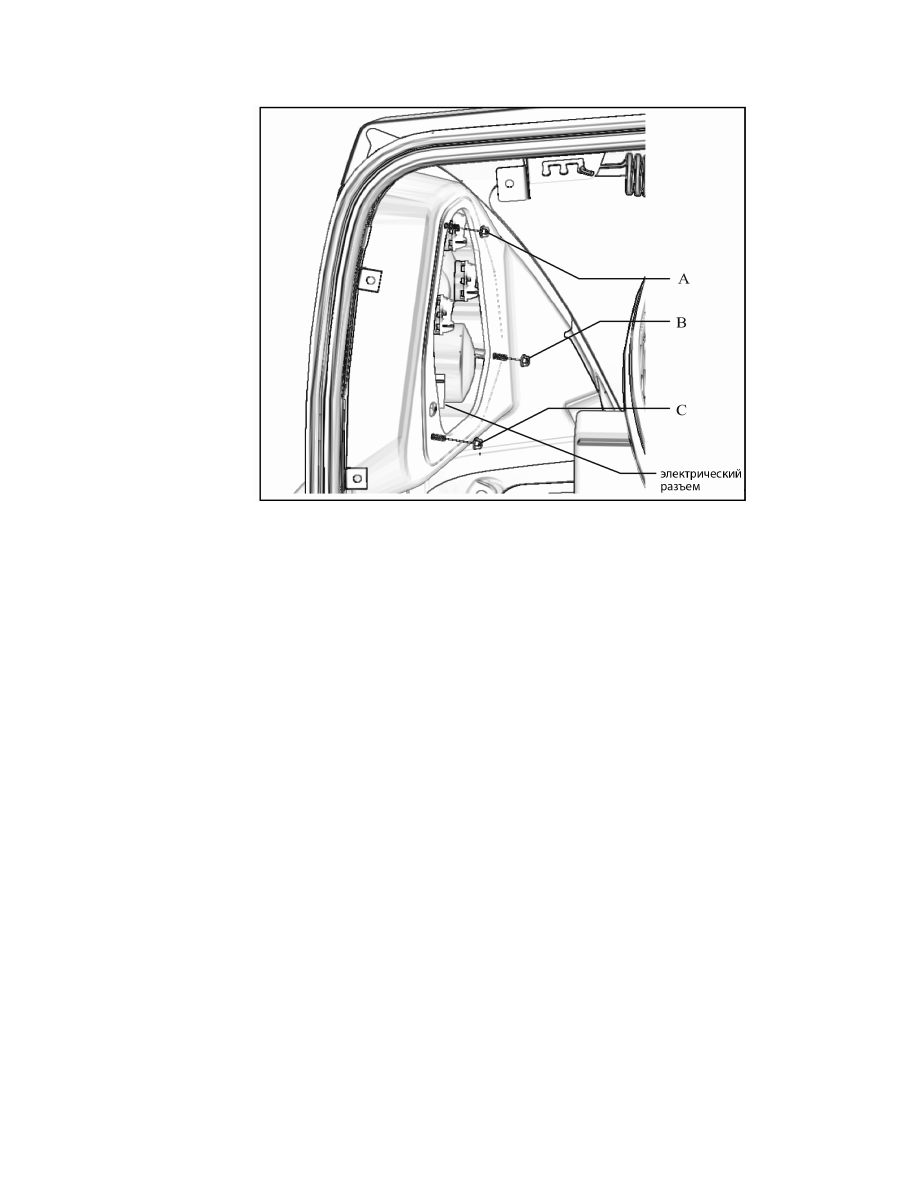

(2)   Снимите 3 болта крепления (A, B, C как показано на рисунке);

(3)  Отсоедините разъем фонаря;
(4)  Снимите задний комбинированный фонарь.

2. Установка:

(1) Установите задний комбинированный фонарь и 3 болта крепления.
(2) Подсоедините разъем фонаря;
(3) Установите внутреннюю декоративную панель;
(4) Установите уплотнитель.

3.  Замена лампы заднего фонаря:

(1) Снимите уплотнительное кольцо;
(2) Поверните держатель против часовой стрелки, снимите держатель;
(3) Снимите и замените лампу.

181

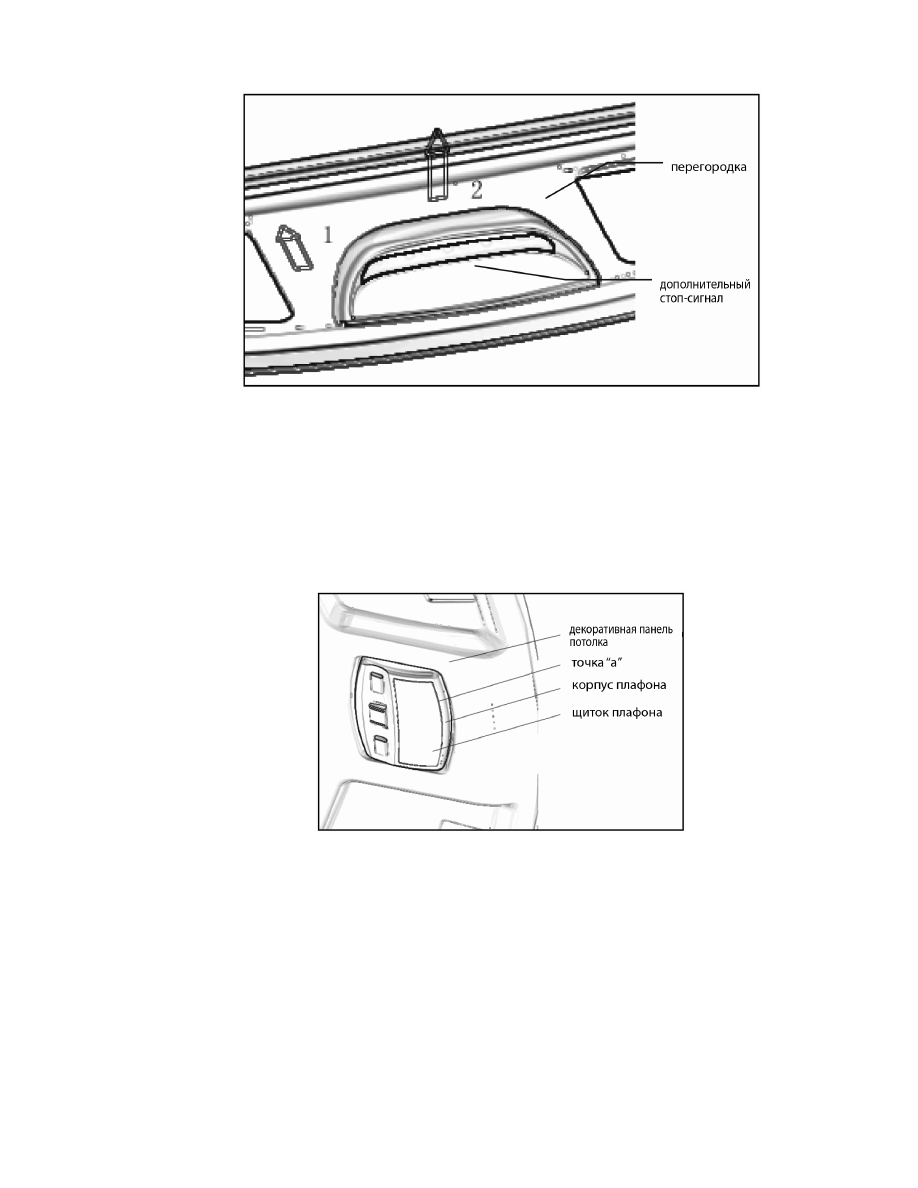

Часть 6. Замена лампы дополнительного стоп-сигнала.

1. Снимите дополнительный стоп-сигнал в направлении 1 и 2 (как показано на рисунке);
2. Отсоедините разъем.

Часть 7. Замена лампы плафона.

1.

Аккуратно снимите щиток плафона, поддев его отверткой в точке «а»;

2.

Снимите 2 болта крепления при помощи отвертки (не прикасайтесь к лампочке);

3.

Снимите лампу плафона;
