162

Таблица данных при работающем механизме

Положение

выключателя

Проверяемые контакты

Состояние

MIST

8 (+) —10 (+)

цепь замкнута

OFF

3 (+) —10 (+)

цепь замкнута

INT

8 (+) —6 (+) 3 (+) —10 (+)

цепь замкнута

LO

8 (+) —10 (+)

цепь замкнута

HI

8 (+) —11 ( -)

цепь замкнута

(3)  Выключатель переднего омывателя.

Положение выключателя

Проверяемые контакты

Состояние

OFF

Нет контакта

ON

8  +  - 7 -

Есть контакта

(а)  Проверка работы выключателя:

· Переведите выключатель омывателя в положение «OFF»;
· Подключите  контакт  «8»  к  (+)  аккумулятора  и  контакт  «2»  разъема
стеклоочистителя  к  (-).  Переведите  выключатель  в  положение  «ON»  и  «OFF»,
измерьте  напряжение  между  контактами «8» и «2» разъема  двигателя
стеклоочистителя.

(4)  Двигатель стеклоочистителя:

(a)  Проверьте малую скорость. Подключите контакт «3» к (+) аккумулятора и контакт

«2» (E) к (-), проверьте работу двигателя на малой скорости;

(b)  Проверьте высокую скорость. Подключите контакт «3» к (+) аккумулятора и

контакт «2» (E) к (-), проверьте работу двигателя на высокой скорости.

(c)  Проверьте автоматическое возвращение в исходное положение:

· Подключите контакт «5» к (+) аккумулятора и контакт «2» (E) к (-). Запустите
двигатель  на  малой  скорости, отсоедините  контакт «5» (+) так, чтобы  двигатель
остановился в случайном положении;

163

· Соедините контакты «5» и «3», подсоедините контакт «4» к (+) аккумулятора,
двигатель должен заработать на малой скорости;
· Проверьте, вернулся ли двигатель в исходное положение;

· Если работа не отвечает требованиям, замените двигатель.

Часть 2. Замена и регулировка.

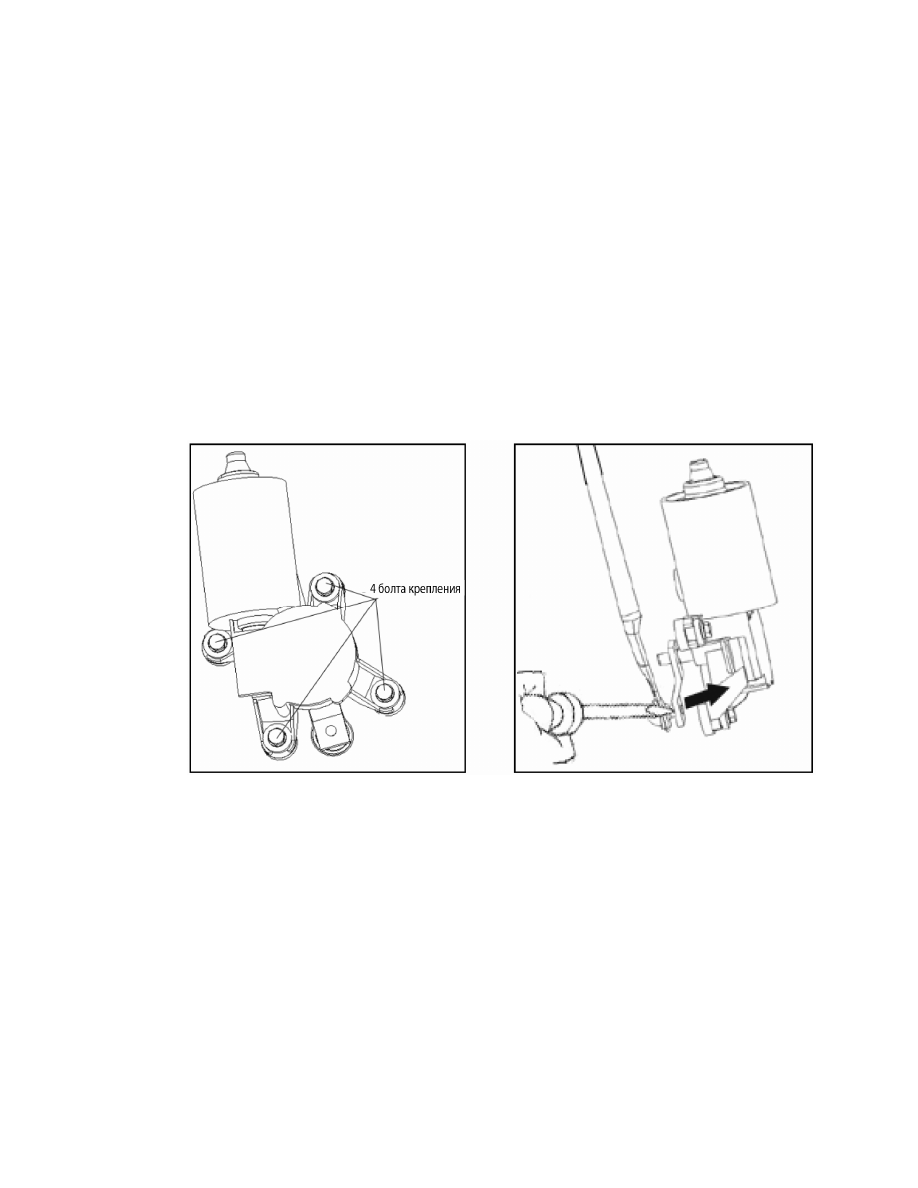

1.  Замена двигателя стеклоочистителя в сборе:

(1)  Снимите двигатель стеклоочистителя:

(a) Отсоедините разъем;
(b) Снимите 4 болта крепления;
(c) Отсоедините тягу стеклоочистителя от рычага двигателя стеклоочистителя при

помощи специального инструмента.

(2)  Установите двигатель стеклоочистителя:

(a) Напрессуйте тягу стеклоочистителя на рычаг двигателя при помощи специального

инструмента;

(b) Затяните 4 болта крепления;
(c) Подсоедините разъем;
(d) Проверьте работу стеклоочистителя.

2.  Замена резинок щеток стеклоочистителя:

(1)  Снимите резинку со щетки 1, 2. Снимите резинку со щетки 1 и 2 соответственно.
(2)  Установите новые резинки. Установите новые резинки на щетки 1 и 2 соответственно.

3.  Замена выключателя стеклоочистителя:

(1)  Снимите рулевое колесо:

(a) Отсоедините электропитание автомобиля.
(b) Отсоедините модуль подушки безопасности, аккуратно положите в безопасном

164

месте.

(c) Ослабьте болт крепления рулевого колеса и снимите рулевое колесо.

2.  Снимите выключатель стеклоочистителя.

(a) Отсоедините разъем.
(b) Снимите два самореза крепления выключателя стеклоочистителя, снимите выключатель
стеклоочистителя с кронштейна комбинированного переключателя.
4.  Форсунка омывателя:

(1)  Проверьте форсунку омывателя:

(a) Запустите  двигатель, проверьте, совпадает  ли  место  распыления  жидкости  форсункой  с
центром щетки стеклоочистителя в верхнем ее положении;
(b) Отрегулируйте место распыла жидкости на ветровом стекле.

Раздел 5. Система освещения.

Часть 1. Обзор системы освещения.

1. Состав:

(1) Передняя  комбинированная  фара: указатель  поворота, дальний  свет, ближний  свет,

передние габаритные огни;

(2) Задний  комбинированный  фонарь: указатель  поворота, фара  заднего  хода, фара

заднего противотуманного света, задние габаритные огни, лампа тормоза, отражатель;

(3) Передние противотуманные фары;
(4) Боковые повторители указателей поворотов;
(5) Дополнительный стоп-сигнал;
(6) Освещение багажника;
(7) Освещение номерного знака;
(8) Внутреннее освещение;
(9) Плафон заднего ряда;
(10) Плафоны в двери.

2. Указания по ремонту:

(1) Указание по ремонту электрооборудования:

(a)  Отсоедините провод «массы» от аккумулятора.

(2) Указания по замене ламп головного света:

(a) Перед заменой галогенных ламп, дождитесь остывания;
(b) Во время установки галогенных ламп, не дотрагивайтесь до них руками;
(c) Галогенные  лампы  (головного  света  и  противотуманной  фары)  содержат  сжатый

газ  и  требуют  специального обращения. При падении  они  могут  взорваться, при
этом стеклянные осколки разлетаются в разные стороны.

(d) При замене ламп, убедитесь в том, что новые лампы такой же мощности;
(e) После установки лампы, проверьте ее крепление.

165

3.  Описание ламп.

Название

Описание

Лампа головного света
(ближний свет, дальний свет)

H1 12V 55W

Лампа указателя поворота

P21W 12V 21W

Лампа габарита

W5W 12V 5W

Лампа передней противотуманной фары

H3 12V 55W

Лампа габаритного света заднего
фонаря

PY21W 12V 21W

Лампа тормоза фонаря

P21/5W 12V 21/5W

Лампа противотуманная заднего

P21W 12V 21W

Лампа заднего хода заднего фонаря

P21W 12V 21W

C5W 12V 5W

Освещение салона

W5W 12V 5W

Лампа багажника

C5W 12V 5W

Лампа повторителя поворота

WY5W 12V 5W

Лампа дополнительного стоп-сигнала

W5W 12V 5W

Лампа освещения номерного знака

W5W 12V 5W

Лампа дверного плафона

W5W 12V 5W
