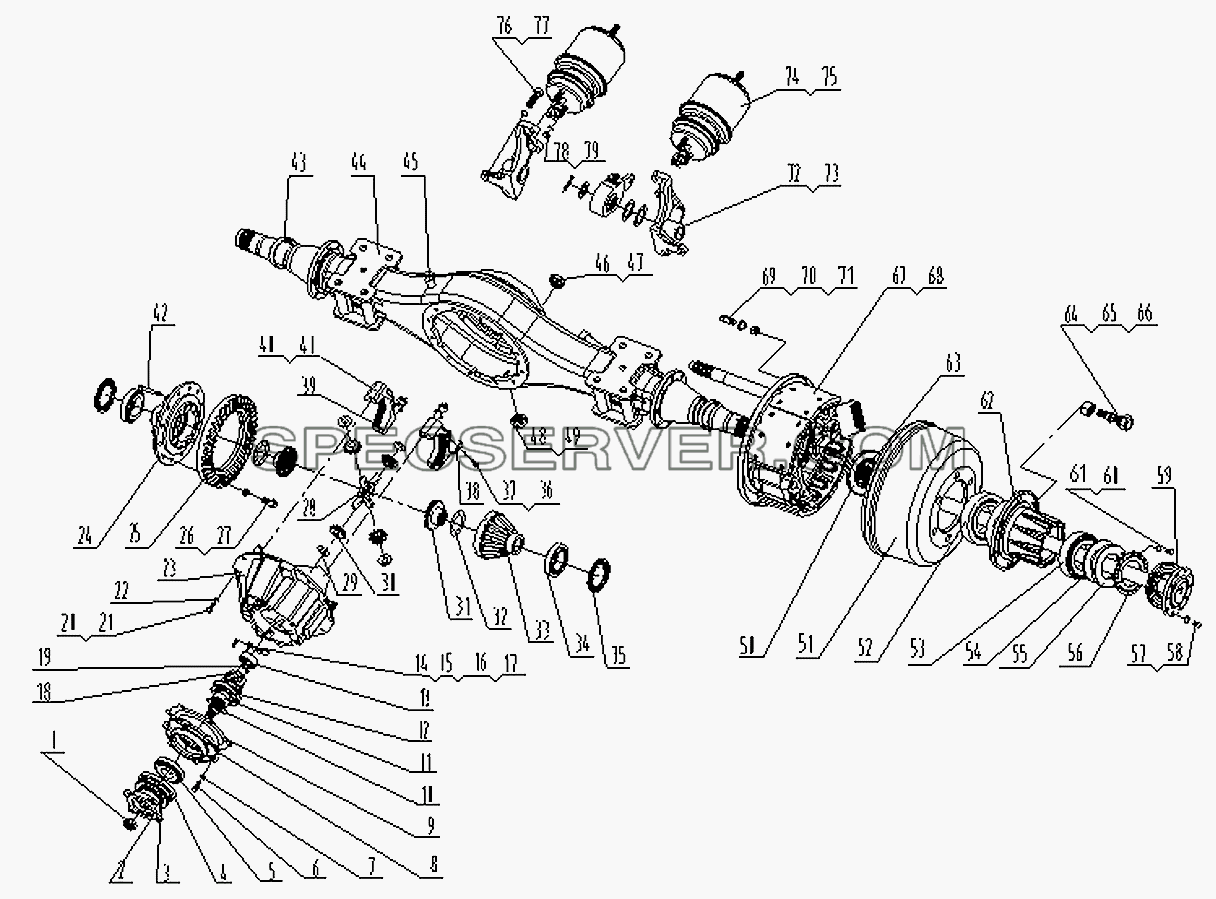

[Зaдний мocт c тopмoзaми в cбope] |
Задний мост с тормозами в сборе |
| 1 |
|
2402203-HF17030 |
Гайка фланца ведущей шестерни |
| 2 |
|
2402261-HF16030(FT) |
Фланец ведущей шестерни |
| 3 |
|
2402262-HF17030 |
Пылезащитный кожух фланца ведущей шестерни |
| 4 |
|
2402204-HF17030 |
Сальник ведущей шестерни |
| 5 |
|
31310 |
Роликоподшипник конический |
| 6 |
|
2402014-HF17030 |
Болт корпуса подшипника |
| 7 |
|
Q40512 |
Тяжелая пружинная шайба |
| 8 |
|
2402201-HF17030 |
Корпус подшипника ведущей шестерни |
| 9 |
|
2402006-HF17030 |
Регулировочная прокладка корпуса подшипника |
| 10 |
|
2402207-HF17030 |
Регулирующая шайба подшипника ведущей шестерни |
| 11 |
|
2402202-HF17030 |
Проставка |
| 12 |
|
31311 |
Роликоподшипник конический |
| 13 |
|
2402003-HF17030 |
Направляющий подшипник ведущей шестерни |
| 14 |
|
2402301-HF17030 |
Упор |
| 15 |
|
Q150B0834 |
Болт с шестигранной головкой |
| 16 |
|
Q340B08 |
Гайка шестигранная тип 1 |
| 17 |
|
Q40508 |
Тяжелая пружинная шайба |
| 18 |
|
2402251-HF17030 |
Ведущая шестерня |
| 19 |
|
2402001-HF17030 |
Пружинная прокладка |
| 20 |
|
2400017-HF17030 |
Болт картера главной передачи |
| 21 |
|
2400015-HF17030 |
Болт картера главной передачи |
| 22 |
|
Q40512 |
Тяжелая пружинная шайба |
| 23 |
|
2402101-HF17030 |
Картер главной передачи |
| 24 |
|
2402252-HF17030 |
Ведомая шестерня |
| 25 |
|
2403101-HF17030 |
Картер дифференциала левый |
| 26 |
|
2402004-HF17030 |
Болт ведомой шестерни |
| 27 |
|
2402015-HF17030 |
Гайка ведомой шестерни |
| 28 |
|
2403004-HF17030 |
Вал планетарной шестерни |
| 29 |
|
2403003-HF17030 |
Упорная шайба |
| 30 |
|
2403202-HF17030 |
Планетарная шестерня |
| 31 |
|
2403201-HF17030 |
Шестерня полуоси |
| 32 |
|
2403002-HF17030 |
Упорная шайба шестерни полуоси |
| 33 |
|
2403102-HF17030 |
Картер дифференциала правый |
| 34 |
|
32214 |
Подшипник |
| 35 |
|
2402104-HF17030 |
Регулировочная гайка подшипника дифференциала |
| 36 |
|
Q150B0816 |
Болт с шестигранной головкой |
| 37 |
|
Q40308 |
Шайба пружинная |
| 38 |
|
2402105-HF17030 |
Замковая пластина регулировочной гайки |
| 39 |
|
2402102-HF17030 |
Крышка подшипника |
| 40 |
|
2402103-HF17030 |
Болт крышки подшипника |
| 41 |
|
Q40516 |
Шайба пружинная |
| 42 |
|
2403104-HF17030 |
Болт картера дифференциала |
| 43 |
|
2400021-HF17030 |
Сальник |
| 44 |
|
2401000-HF16030FT |
Картер заднего моста |
| 45 |
|
Q901 |
Вентиляционная пробка |
| 46 |
|
2400008-HF15015 |
Пробка маслозаливная |
| 47 |
|
2400046-HF15015 |
Уплотнительная прокладка |
| 48 |
|
Q62316 |
Пробка магнитная |
| 49 |
|
2400047-HF15015 |
Уплотнительная прокладка |
| 50 |
|
3104104-HF17030 |
Сальник внутренний задней ступицы |
| 51 |
|
3104102-HF16030(FTA) |
Задний тормозной барабан |
| 52 |
|
32215 |
Подшипник |
| 53 |
|
32213 |
Подшипник |
| 54 |
|
2400027-HF17030 |
Внутреннее упорное кольцо |
| 55 |
|
2400001-HF17030 |
Контровочная гайка |
| 56 |
|
2400003-HF17030 |
Стопорная шайба |
| 57 |
|
Q40510 |
Тяжелая пружинная шайба |
| 58 |
|
2400019-HF16030FTA |
Болт полуоси |
| 59 |
|
2400009-HF17030 |
Сальник полуоси |
| 60 |
|
Q150B0616 |
Болт с шестигранной головкой |
| 61 |
|
Q40306 |
Шайба пружинная |
| 62 |
|
3104101-HF16030FTA |
ступица заднего колеса |
| 63 |
|
2400005-HF16030FTA |
Полуось |
| 64 |
|
3104-HF17030FTA |
Левый и правый болты задней ступицы |
| 65 |
|
Q30018 |
Гайка с шайбой |
| 66 |
|
3104-HF17030FT |
Левая и правая гайки задней ступицы |
| 67 |
|
3502100-HF16030(FT) |
Тормоз задний левый |
| 68 |
|
3502200-HF16030(FT) |
Тормоз задний правый |
| 69 |
|
Q151B1450 |
Болт щита тормоза |
| 70 |
|
Q341B14 |
Гайка шестигранная тип 1 |
| 71 |
|
Q40514 |
Шайба пружинная |
| 72 |
|
2400029-HF16030(FT) |
Кронштейн пневматического тормоза левый |
| 73 |
|
2400031-HF16030(FT) |
Кронштейн пневматического тормоза правый |
| 74 |
|
3519100-HF16030LQ |
Тормозная камера левая |
| 75 |
|
3519200-HF16030LQ |
Тормозная камера правая |
| 76 |
|
Q151B1435 |
Болт с шестигранной головкой |
| 77 |
|
Q341B16 |
Гайка |
| 78 |
|
Q40516 |
Шайба пружинная |
| 79 |
|
Q40514 |
Шайба пружинная |
