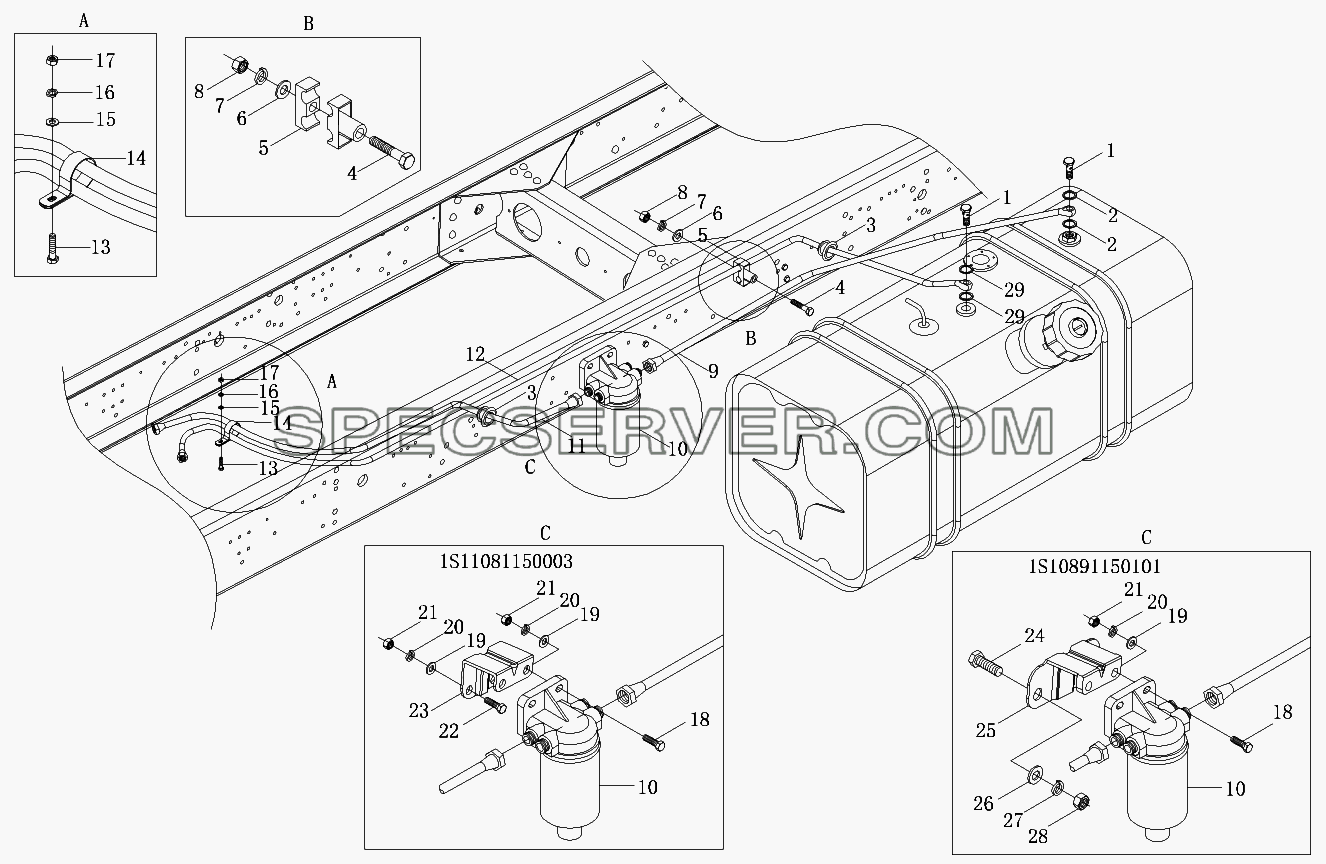

№		Номер детали	Наименование запчасти
-		1S10691140102	Трубопровод системы подачи топлива
-		1S10891150101	Фильтр грубой очистки топлива
-		1S11081150003	Топливный фильтр
1		1102211400002	Пустотелый болт
2		Q72312	Уплотнительное кольцо
3		1106611400008	Резиновое защитное кольцо
4		Q150B0860	Болт
5		1106611400009	Зажим двухтрубный
6		Q40108	Плоская шайба
7		Q40308	Шайба пружинная
8		Q340B08	Гайка шестигранная тип 1
9		1106911400011	Трубопровод топливный
10		1106911500001	Топливный фильтр
10		1110811502002	Фильтр грубой очистки топлива
11		1106911400010	Топливопровод задний
12		1106911400009	Топливопровод возвратный
13		Q150B0520	Болт с шестигранной головкой
14		Q687122F4	Многотрубный хомут
15		Q40105	Шайба плоская
16		Q40305	Шайба пружинная
17		Q340B05	Гайка шестигранная тип 1
18		Q150B0835	Болт с шестигранной головкой
19		Q40108	Плоская шайба
20		Q40308	Шайба пружинная
21		Q340B08	Гайка шестигранная тип 1
22		Q150B0840	Болт с шестигранной головкой
23		1110811580007	Кронштейн фильтра
24		Q150B1025	Болт с шестигранной головкой
25		1106611400007	Кронштейн фильтра грубой очистки топлива
26		Q40110	Плоская шайба
27		Q40310	Шайба пружинная
28		Q340B10	Гайка шестигранная тип 1
29		Q72314	Уплотнительное кольцо

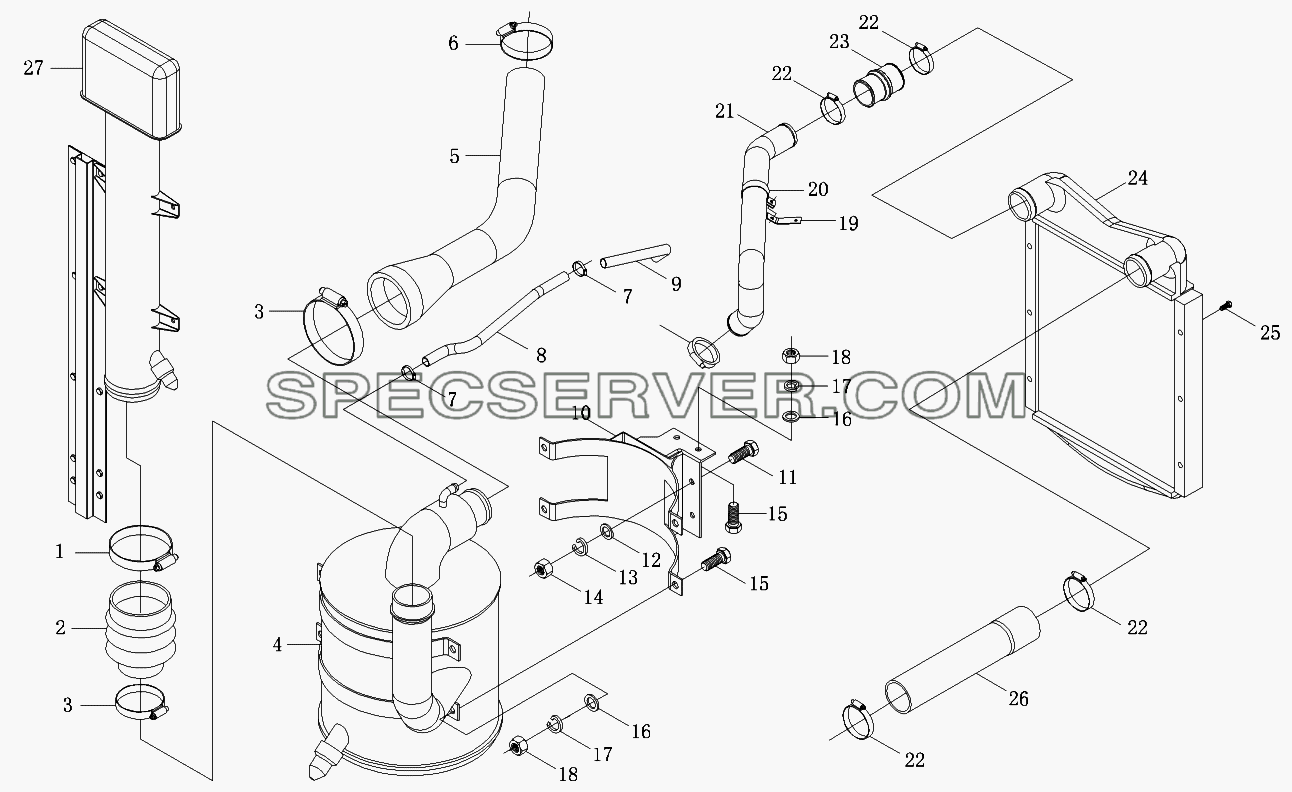

Система подачи воздуха для Foton-BJ1099 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1S10691190102	Система впуска
1		Q675160	Хомут червячный
2		1113811980032	Соединительный шланг
3		Q675140	Хомут червячный
4		1113811980210	Фильтр воздушный в сборе
5		1108911900004	Впускной шланг турбокомпрессора
6		Q67580	Хомут стяжной
7		Q67535	Хомут
8		1113811980033	Впускной шланг компрессора
9		1510211980006	Впускной шланг компрессора 1
10		1113811980214	Кронштейн воздушного фильтра
11		Q150B1240	Болт, шайба пружинная, шайба плоская
12		Q40112	Плоская шайба
13		Q40312	Шайба пружинная
14		Q340B12	Гайка шестигранная тип 1
15		Q150B1025	Болт с шестигранной головкой
16		Q40110	Плоская шайба
17		Q40310	Шайба пружинная
18		Q340B10	Гайка шестигранная тип 1
19		1309911980008	Кронштейн
20		1120811900011	Скоба
21		1106911900009	Впускная труба промежуточного охладителя
22		1320611980013	Хомут тип Т
23		1120611900006	Соединительный шланг
24		1106911900010	Промежуточный охладитель в сборе
25		Q1460820	Болт с шестигранной головкой, пружинная шайба и плоская шайба
26		1106911900011	Впускной шланг двигателя
27		1106911980025	Воздухозаборник с кронштейном

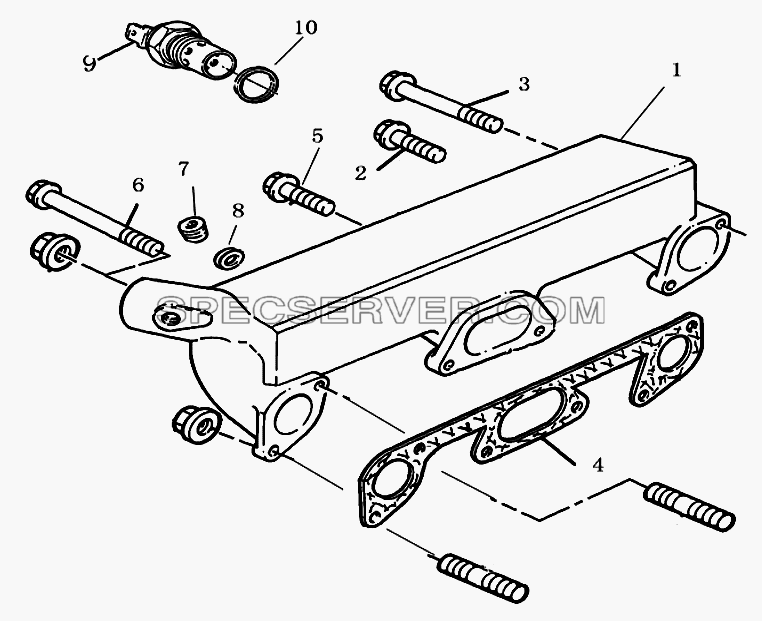

Коллектор впускной для Foton-BJ1099 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		T3777H002A	Впускная труба
2		T2314J034	Болт
3		T2314J048	Болт
4		T3864N503	Прокладка
5		T2314H017	Болт М8х90
6		T2314H004	Болт
8		T2411162	Уплотнительная прокладка
9		T2666108B	Нагреватель
10		T2861061	Электросопротивление
11		T2411162	Уплотнительная прокладка

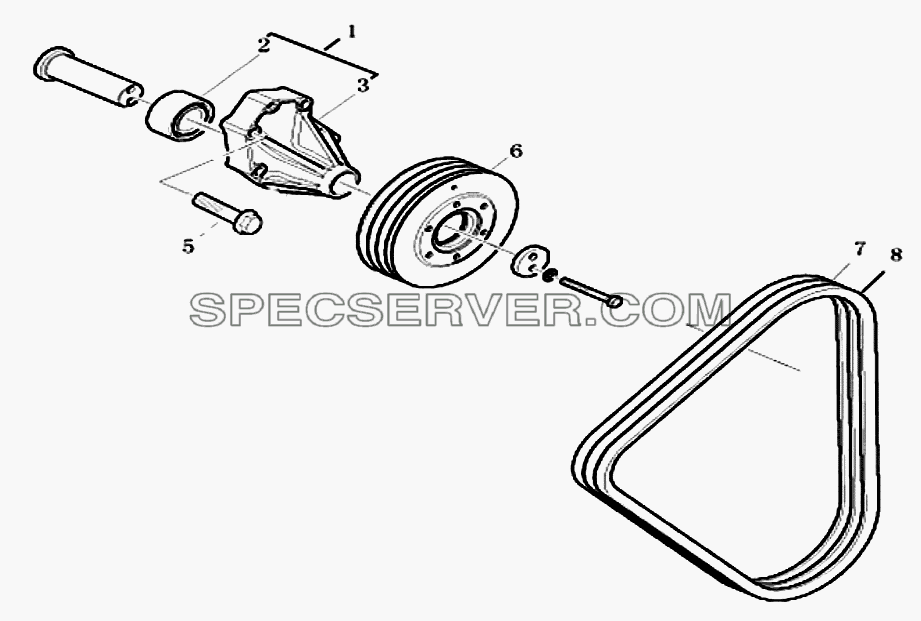

Привод вентилятора для Foton-BJ1099 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		T63904000	Кронштейн
2		2531A108	Подшипник
3		T63903001	Ведущая опора
4		T3347E011A	Ступица колеса
5		T2314J014	Болт
6		T64303042	Шкив
7		T64401011	Ремень
8		T64401003	Ремень

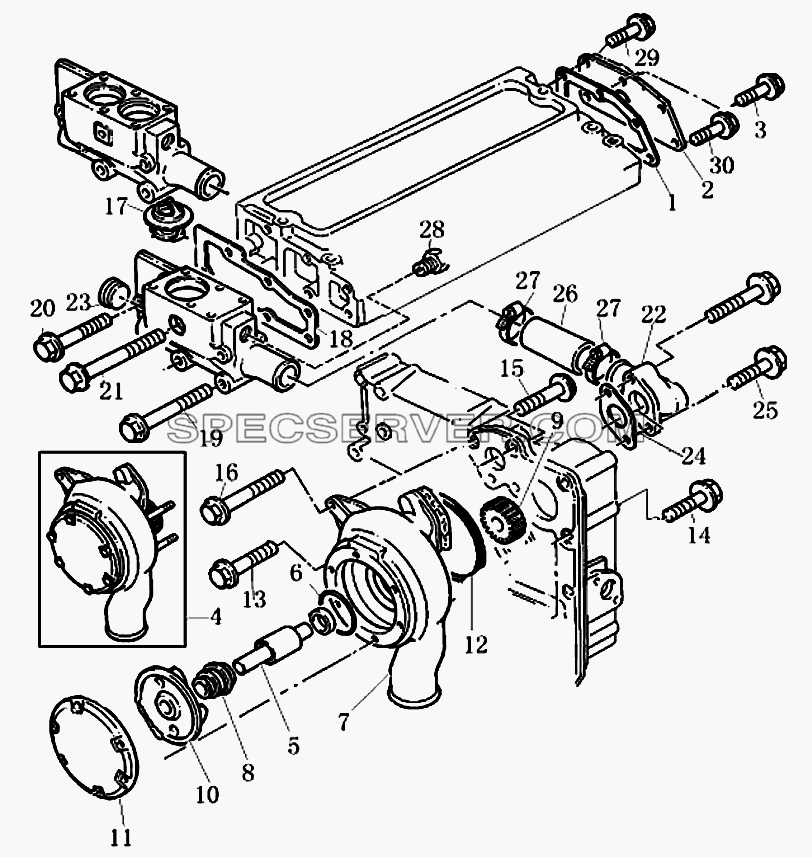

Насос водяной и термостат для Foton-BJ1099 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		T3685R005	Прокладка
2		T3617C003	Крышка
2		T3623K007	Крышка
3		T2314H002	Болт
4		T4131E011	Насос водяной в сборе
4		T4131E018	Насос водяной в сборе
4		T4131E025	Насос водяной в сборе
5		[Baл]	Вал
6		[O-oбpaзнoe koльцo]	О-образное кольцо
7		[Kopпyc нacoca]	Корпус насоса
8		[Уплoтнитeльнoe koльцo]	Уплотнительное кольцо
9		[Шecтepня]	Шестерня
10		[Paбoчee koлeco]	Рабочее колесо
11		[Kpышka]	Крышка
12		T2415H494	О-образное кольцо
13		T2314H015	Болт
14		T2314N043	Болт
15		T2314H006	Болт
16		T2314H006	Болт
17		T2485613	Термостат
18		T3685F005	Прокладка
19		T2314J013	Болт
20		T2314H015	Болт
21		T2314H008	Болт
22		T3764E061	Штуцер
23		T2431154	Заглушка
24		T3683N004	Прокладка
25		T2314H004	Болт
26		T33854114	Шланг
27		T0180067	Хомут
28		T33552414	Штуцер
29		T2314J002	Болт
30		T2314J004	Болт

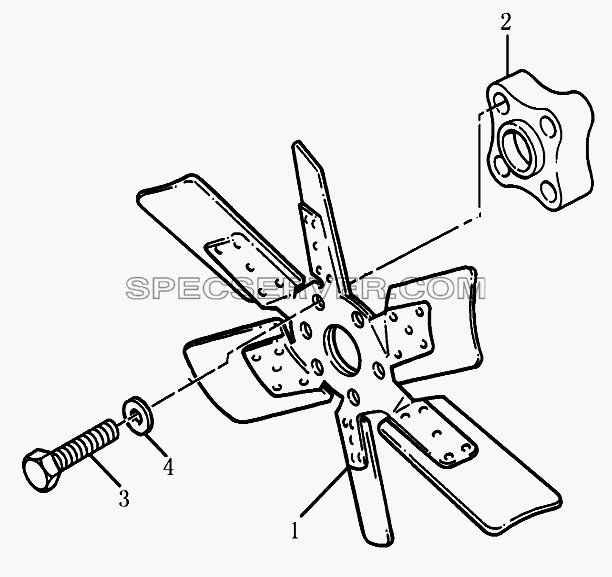

Вентилятор для Foton-BJ1099 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		T3748W223	Подставка
1		T64406007	Вентилятор
1		T64406008	Вентилятор
1		T74406016	Вентилятор
2		U2485C401	Соединительный элемент вентилятора
3		T2314H014	Болт М8х75
3		Бoлт GB5782-86
3		Бoлт GB5782-86M8X40
4		Шaйбa пpyжиннaя GB93-87D8
