Sistema de Control Climático — Información General

412-00-83

412-00-83

DIAGNOSTICO Y PRUEBA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

E3

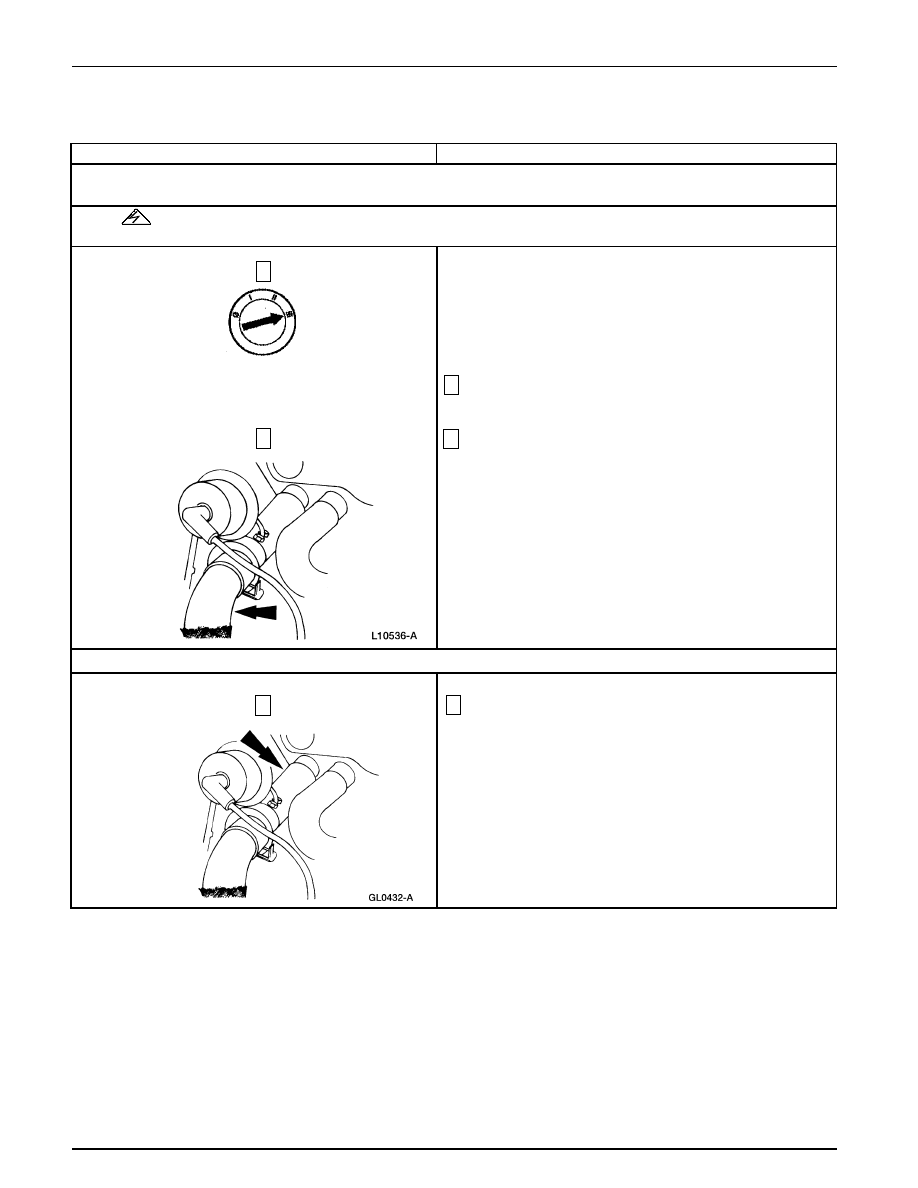

VERIFIQUE SI ENTRA AGUA CALIENTE A LA MANGUERA DE LA VÁLVULA DE ENTRADA DE CONTROL DEL
CALEFACTOR

ADVERTENCIA: La manguera de entrada del núcleo del calefactor se torna muy caliente para manipular y puede

causar quemaduras serias si el sistema está trabajando correctamente.

Prueba Pinpoint E: CALOR INSUFICIENTE, ERRÁTICO O NO HAY CALOR (Continuación)

E4

REVISE SI HAY AGUA CALIENTE EN LA MANGUERA DE ENTRADA DEL NÚCLEO DEL CALEFACTOR

2

Permita que el motor alcance su temperatura normal de
funcionamiento.

3

Toque  la manguera de entrada de la válvula de control del
calefactor.

•

¿Está muy caliente la manguera de entrada de la válvula
de control del calefactor?

Vaya a E4.

VAYA a la Sección 303-03.

→

→

→

→

→

Sí

→

→

→

→

→

No

1

3

1

1

Toque la manguera de entrada del núcleo del calefactor.

•

¿Está caliente la manguera de entrada del núcleo del
calefactor?

Vaya a E5.

Vaya a E6.

→

→

→

→

→

Sí

→

→

→

→

→

No

Sistema de Control Climático — Información General

412-00-84

412-00-84

DIAGNOSTICO Y PRUEBA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

E5

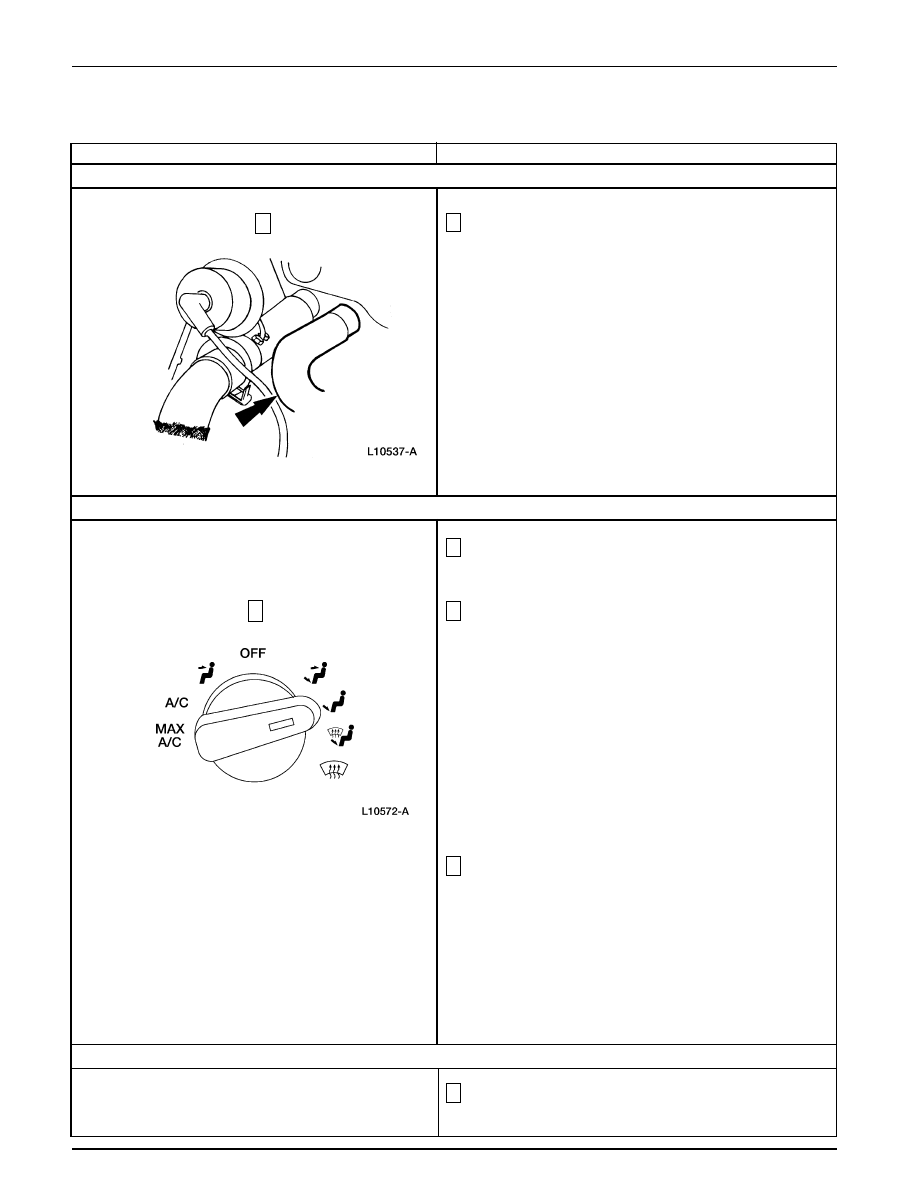

REVISE LA MANGUERA DE SALIDA DEL NÚCLEO DEL CALEFACTOR

Prueba Pinpoint E: CALOR INSUFICIENTE, ERRÁTICO O NO HAY CALOR (Continuación)

E6

VERIFIQUE LA ALIMENTACIÓN DE VACÍO A LA VÁLVULA DE CONTROL DEL CALEFACTOR

1

toque la manguera de salida del núcleo del calefactor.

•

¿Está caliente la manguera de salida del núcleo del
calefactor?

VAYA a la Prueba Pinpoint L (A/C Manual). VAYA al
DTC B1249 (EATC).

PRUEBE si el núcleo del calefactor está total o
parcialmente tapado.

→

→

→

→

→

Sí

→

→

→

→

→

No

1

1

Desconecte la manguera de alimentación de vacío de la
válvula de control del calefactor al nivel de la válvula de
control del calefactor.

2

Seleccione cualquier función de control del A/C  excepto
“OFF” o “ MAX A/C.

3

Verifique si hay vacío en el conector de la manguera de
alimentación de vacío en la válvula de control del calefactor.

•

¿Hay vacío?

INSTALE una válvula nueva de control del calefactor.
PRUEBE si el sistema funciona normalmente.

Vaya a E7.

→

→

→

→

→

Sí

→

→

→

→

→

No

 E7

HÁGALE UNA PRUEBA DE VACÍO A LA MANGUERA DE ALIMENTACIÓN DE VACÍO

2

1

Desconecte el conector del arnés de vacío a la altura del
interruptor de funciones del A/C

Sistema de Control Climático — Información General

412-00-85

412-00-85

DIAGNOSTICO Y PRUEBA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

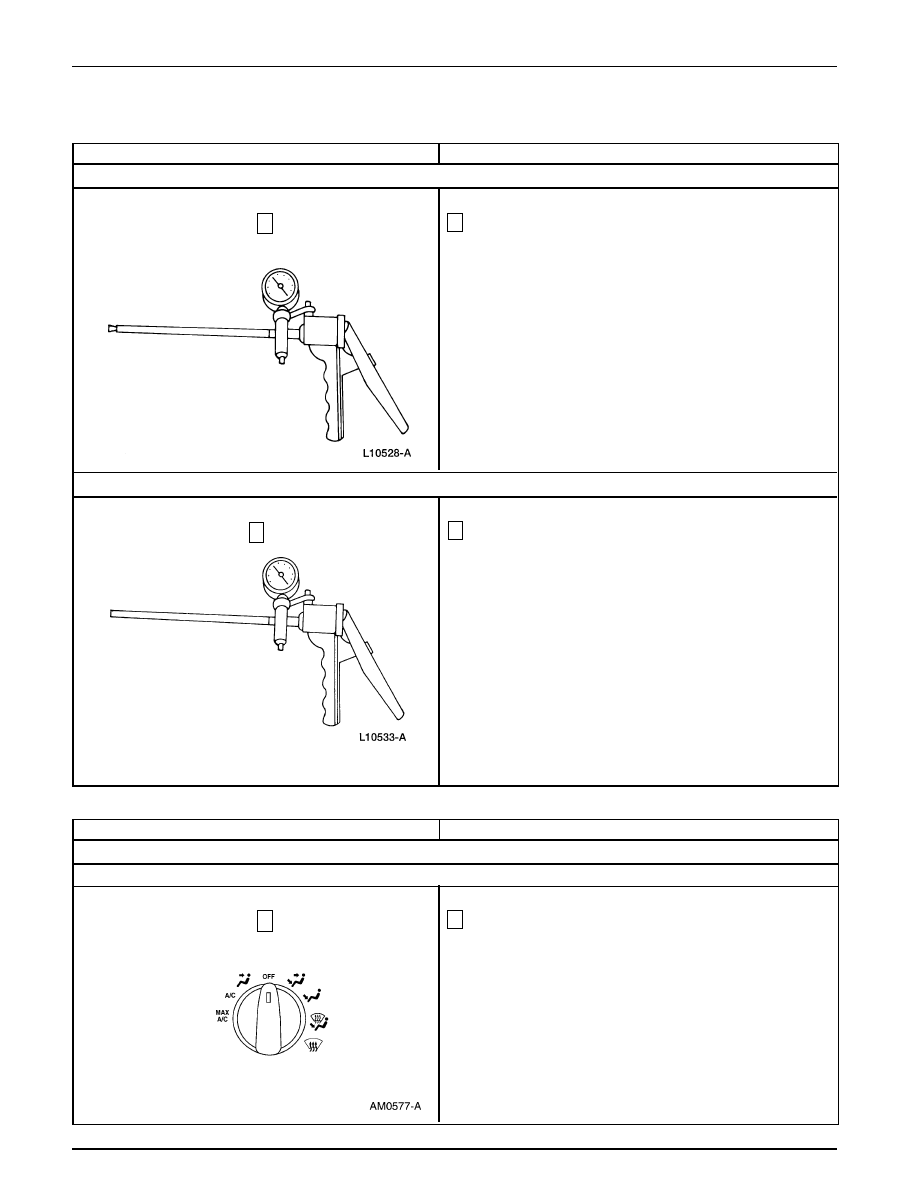

E7

HÁGALE UNA PRUEBA DE VACÍO A LA MANGUERA DE ALIMENTACIÓN DE VACÍO (Continuación)

Prueba Pinpoint E: CALOR INSUFICIENTE, ERRÁTICO O NO HAY CALOR (Continuación)

E8

VERIFIQUE SI HAY ALGUNA MANGUERA TAPADA DE ALIMENTACIÓN DE VACÍO

2

Tape la manguera de control del calefactor en el extremo de
la válvula de control y con una bomba de vacío haga una
prueba.

•

¿La manguera tiene fugas?

REPARE o INSTALE una manguera nueva de vacío.
PRUEBE si el sistema funciona normalmente.

Vaya a E8.

→

→

→

→

→

Sí

→

→

→

→

→

No

2

1

1

Saque el tapón fuera del extremo de la manguera de la válvula
de control del calefactor y con una bomba de vacío aplique
vacío. No debe crearse vacío.

•

¿Hay creación de vacío?

REPARE o INSTALE una manguera nueva de vacío.
PRUEBE si el sistema funciona normalmente.

VAYA a la Prueba Pinpoint C.

→

→

→

→

→

Sí

→

→

→

→

→

No

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

F1

VERIFIQUE EL PID WACF CON EL A/C APAGADO

Nota: Cuando el PID WACF del PCM es YES (Sí); es la misma falla que en el DTC P1460.

Prueba Pinpoint F: EL A/C NO FUNCIONA / NO LO HACE CORRECTAMENTE - A/C MANUAL

1

Gire el interruptor selector de funciones a la posición OFF.

1

Sistema de Control Climático — Información General

412-00-86

412-00-86

DIAGNOSTICO Y PRUEBA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

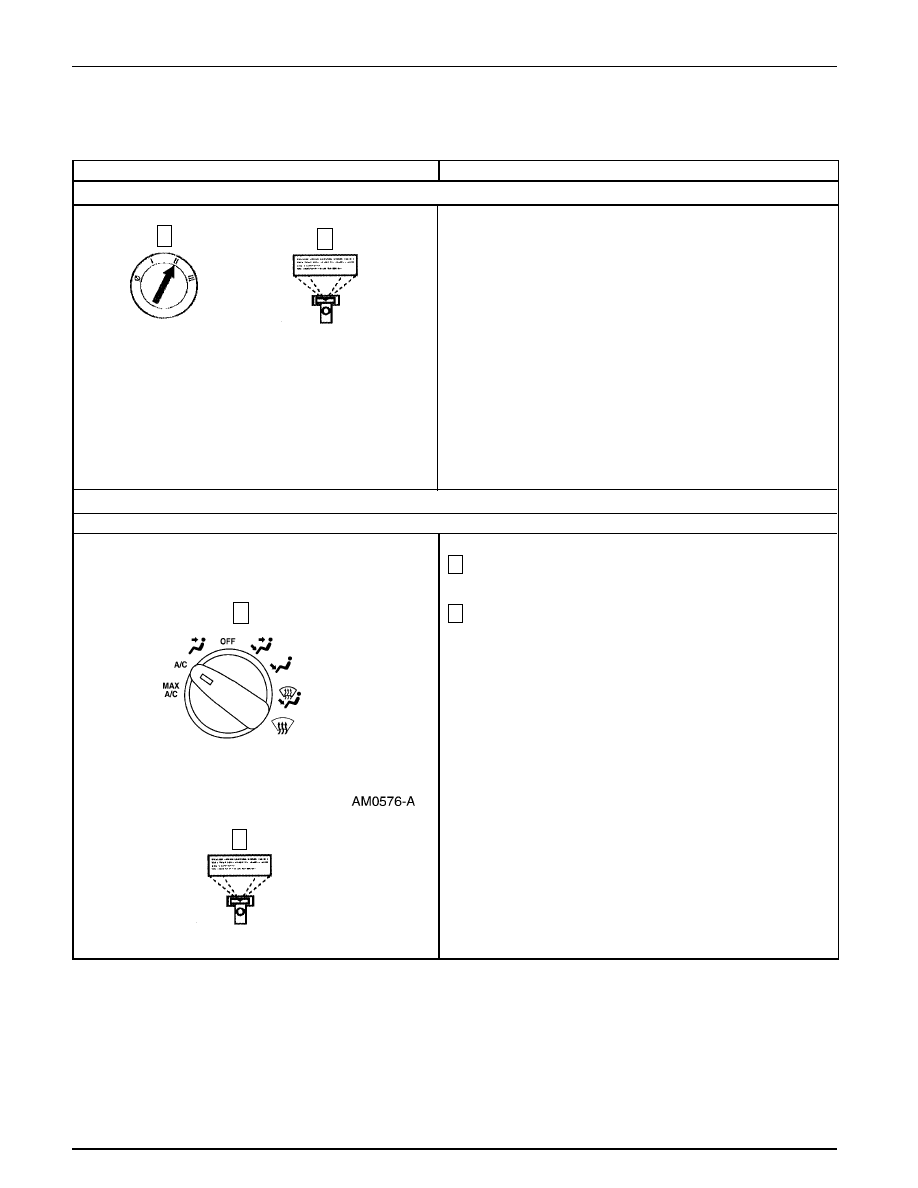

F1

VERIFIQUE EL PID WACF CON EL A/C APAGADO (Continuación)

Prueba Pinpoint F: EL A/C NO FUNCIONA / NO LO HACE CORRECTAMENTE - A/C MANUAL
(Continuación)

F2

VERIFIQUE EL PID WACF CON EL A/C ENCENDIDO

Nota: Cuando el PID WACF del PCM es YES (Sí); es la misma falla que en el DTC P1460.

•

¿La lectura del PID WACF del PCM es YES?

REFIÉRASE al Manual de Diagnóstico de Controles/
Emisiones del Tren Motriz 1 para continuar con el
diagnóstico.

Vaya a F2.

→

→

→

→

→

Sí

→

→

→

→

→

No

1

Encienda el motor y manténgalo en mínimo.

2

Gire el interruptor selector de funciones a la posición A/C.

2

2

3

PCM PID WACF

3

PCM PID WACF

3

Puede ser adquirido por separado.
