Ford Explorer / Mercury Mountaineer. Manual - parte 40





Suspensión Dinámica del Vehículo

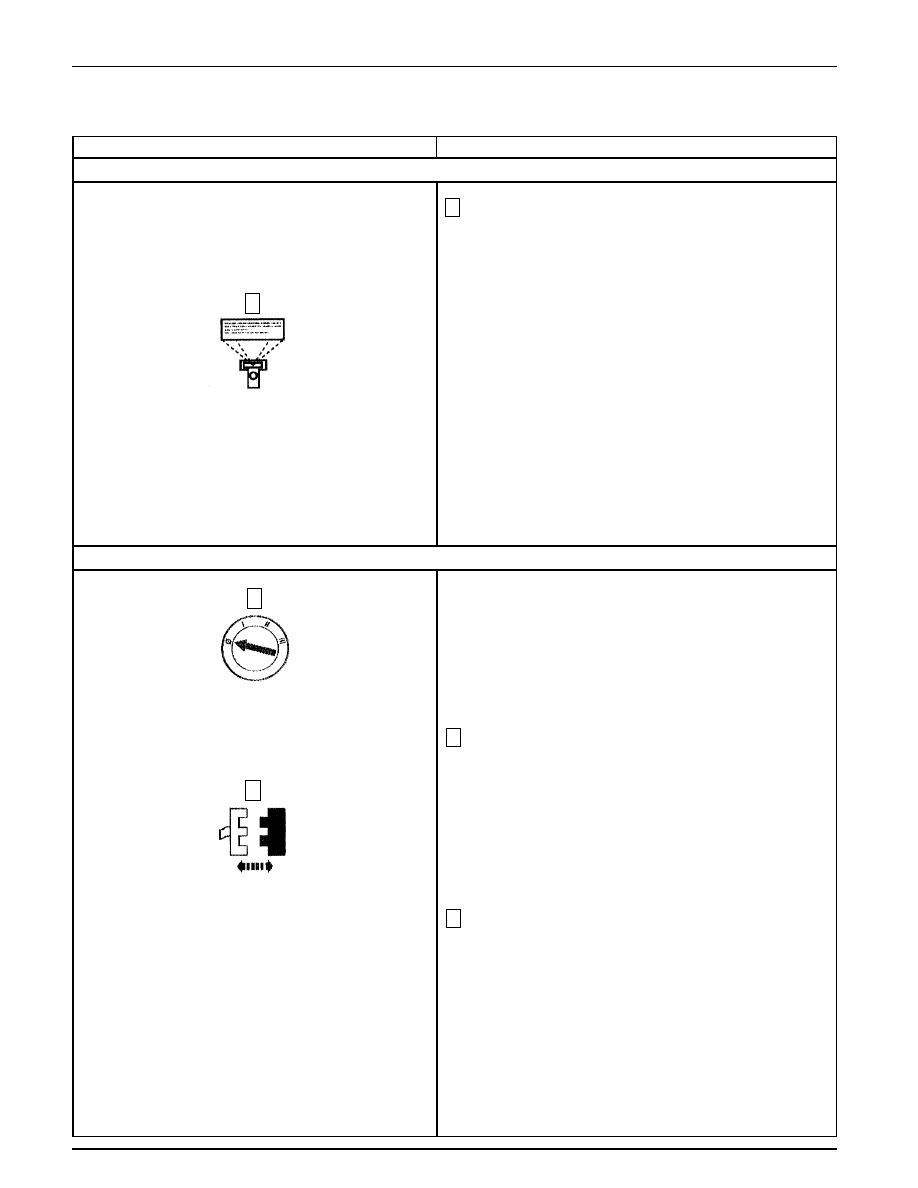

204-05-47

204-05-47

Prueba Pinpoint H: DTC C1865, FALLA DEL CIRCUITO DEL SOLENOIDE DE LLENADO TRASERO (Continuación)

DETALLES/RESULTADOS/ACCIONES

H1

REALICE AUTO-PRUEBA A EXIGENCIA (Continuación)

CONDICIONES DE PRUEBA

2

El interruptor de tracción de 4 ruedas está en la posición
de 4WD LOW y el indicador está iluminado (4.0L). El
interruptor del control de marcha está en la posición de
OFF ROAD (5.0L).

DIAGNOSTICO Y PRUEBA (Continuación)

 Auto-Prueba A Exigencia

H2

VERIFIQUE EL CONECTOR DEL SOLENOIDE DE LLENADO

Solenoide de Llenado Trasero C428

•

¿Se obtuvo el DTC C145 o C1865?

→

→

→

→

→

Si
Vaya a H2.

→

→

→

→

→

No
Vaya a H10.

2

Ponga el interruptor de la suspensión en la posición de
OFF.

4

Revise si los pines del solenoide de llenado están dañados,
corroídos; o si hay pines extraídos.

•

¿Están BIEN el conector y los pines del solenoide de
llenado?

→

→

→

→

→

Si
CONECTE DE NUEVO el solenoide. Vaya a H3.

→

→

→

→

→

No
HAGA LAS REPARACIONES necesarias. BORRE
todos los DTCs. REPITA los Diagnósticos del
Módulo de Control de la Suspensión de Aire.
PRUEBE si la operación del sistema es normal.

3

3

1

Suspensión Dinámica del Vehículo

204-05-48

204-05-48

Prueba Pinpoint H: DTC C1865, FALLA DEL CIRCUITO DEL SOLENOIDE DE LLENADO TRASERO (Continuación)

DETALLES/RESULTADOS/ACCIONES

H3

REALICE PRUEBA DE SALIDA DEL CONTROL DE LA SUSPENSION DE AIRE

CONDICIONES DE PRUEBA

1

Ponga el interruptor de la suspensión en la posición de
ON.

DIAGNOSTICO Y PRUEBA (Continuación)

3

Seleccione los comandos activos del módulo de control de
la suspensión y observe R_FILL del módulo sospechoso.

4

Utilice los comandos activos y accione los siguientes
comandos en la secuencia dada:

— GATEVALVE ON.

— REAR FILL ON.

— GATEVALVE OFF.

— REAR FILL OFF.

•

Se muestran las letras O, G o B al lado del texto ON/
OFF para el solenoide de ventilación?

→

→

→

→

→

Si
Si se muestra la letra O, Vaya a H4.

Si se muestra la letra G, Vaya a H7.

Si se muestra la letra B, Vaya a H9.

→

→

→

→

→

No
Vaya a H10.

2

Suspensión Dinámica del Vehículo

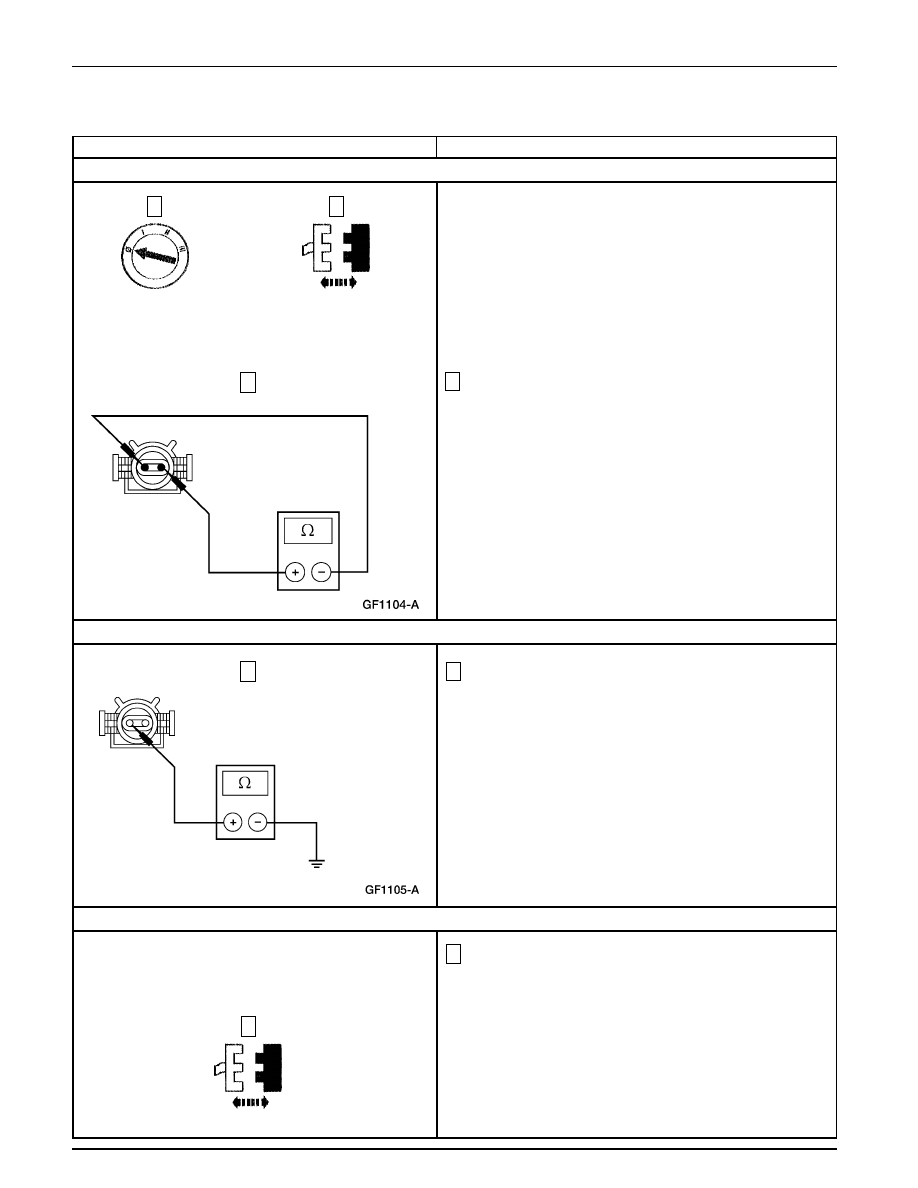

204-05-49

204-05-49

Prueba Pinpoint H: DTC C1865, FALLA DEL CIRCUITO DEL SOLENOIDE DE LLENADO TRASERO (Continuación)

DETALLES/RESULTADOS/ACCIONES

H4

VERIFIQUE SI EL CIRCUITO DE LA BOBINA DEL SOLENOIDE DE LLENADO ESTA ABIERTO

CONDICIONES DE PRUEBA

3

Mida la resistencia entre los pines del solenoide sospechoso
por el lado del componente.

•

¿La resistencia es menor de 20 ohmios?

→

→

→

→

→

Si
Vaya a H5.

→

→

→

→

→

No
INSTALE un nuevo solenoide; REFIERASE a
Válvula de Solenoide – Llenado Trasero. BORRE
todos los DTCs. REPITA los Diagnósticos del
Módulo de Control de la Suspensión de Aire.
PRUEBE si la operación del sistema es normal.

DIAGNOSTICO Y PRUEBA (Continuación)

Solenoide Llenado Trasero C428

H5

VERIFIQUE SI EL CIRCUITO 57 (BK) ESTA ABIERTO EN EL CABLEADO

H6

VERIFIQUE SI EL CIRCUITO 416 (LB/BK) ESTA ABIERTO

Módulo de Control de la Suspensión de Aire C2000

1

Mida la resistencia entre el Pin 1, C428 del solenoide de
llenado, Circuito 57 (BK), lado del cableado y tierra.

•

¿La resistencia es menor de 5 ohmios?

→

→

→

→

→

Si
Vaya a H6.

→

→

→

→

→

No
REPARE el circuito. BORRE todos los DTCs.
REPITA los Diagnósticos del Módulo de Control de
la Suspensión de Aire. PRUEBE si la operación del
sistema es normal.

1

Ponga el interruptor de la suspensión en la posición de
OFF.

2

1

3

1

3

Suspensión Dinámica del Vehículo

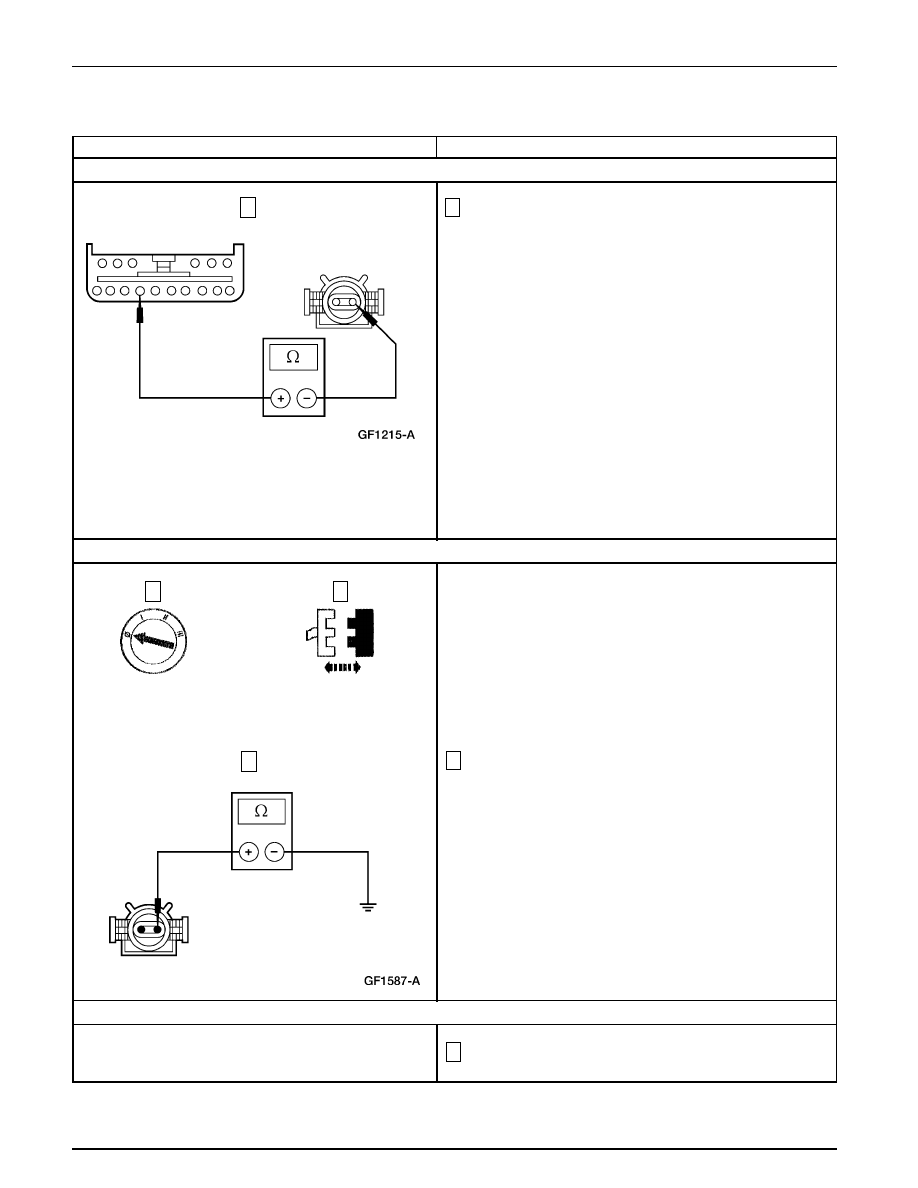

204-05-50

204-05-50

Prueba Pinpoint H: DTC C1865, FALLA DEL CIRCUITO DEL SOLENOIDE DE LLENADO TRASERO (Continuación)

DETALLES/RESULTADOS/ACCIONES

H6

VERIFIQUE SI EL CIRCUITO 416 (LB/BK) ESTA ABIERTO (Continuación)

CONDICIONES DE PRUEBA

3

Mida  la resistencia entre el módulo de control de la
suspensión C2000, Pin 17, Circuito 416 (LB/BK), lado del
cableado y el solenoide de llenado trasero C428, Pin 2,
Circuito 416 (LB/BK), lado del cableado.

•

¿La resistencia es menor de 5 ohmios?

→

→

→

→

→

Si
INSTALE un nuevo módulo de control; REFIERASE
a Módulo. REALICE Ajustes de la Altura de Marcha.
REFIERASE a Procedimientos Generales. BORRE
todos los DTCs. REPITA los Diagnósticos del
Módulo de Control de la Suspensión de Aire.
PRUEBE si la operación del sistema es normal.

→

→

→

→

→

No
REPARE el Circuito 416 (LB/BK). BORRE todos
los DTCs. REPITA los Diagnósticos del Módulo de
Control de la Suspensión de Aire. PRUEBE si la
operación del sistema es normal.

DIAGNOSTICO Y PRUEBA (Continuación)

H7

VERIFIQUE SI LA BOBINA DEL SOLENOIDE DE LLENADO ESTA EN CORTO

H8

VERIFIQUE SI EL CIRCUITO 416 (LB/BK) ESTA A TIERRA

Solenoide de Llenado Trasero C428

3

Mida la resistencia entre el pin del solenoide de llenado
por el lado del componentes y tierra.

•

¿La resistencia es mayor de 10.000 ohmios?

→

→

→

→

→

Si
Vaya a H8.

→

→

→

→

→

No
INSTALE un nuevo solenoide de llenado;
REFIERASE a Válvula de Solenoide – Llenado
Trasero. BORRE todos los DTCs. REPITA los
Diagnósticos del Módulo de Control de la Suspensión
de Aire. PRUEBE si la operación del sistema es
normal.

1

Ponga el interruptor de la suspensión en la posición de
OFF.

3

2

1

3
