Ford Focus RS (2011 year). Instruction - part 123

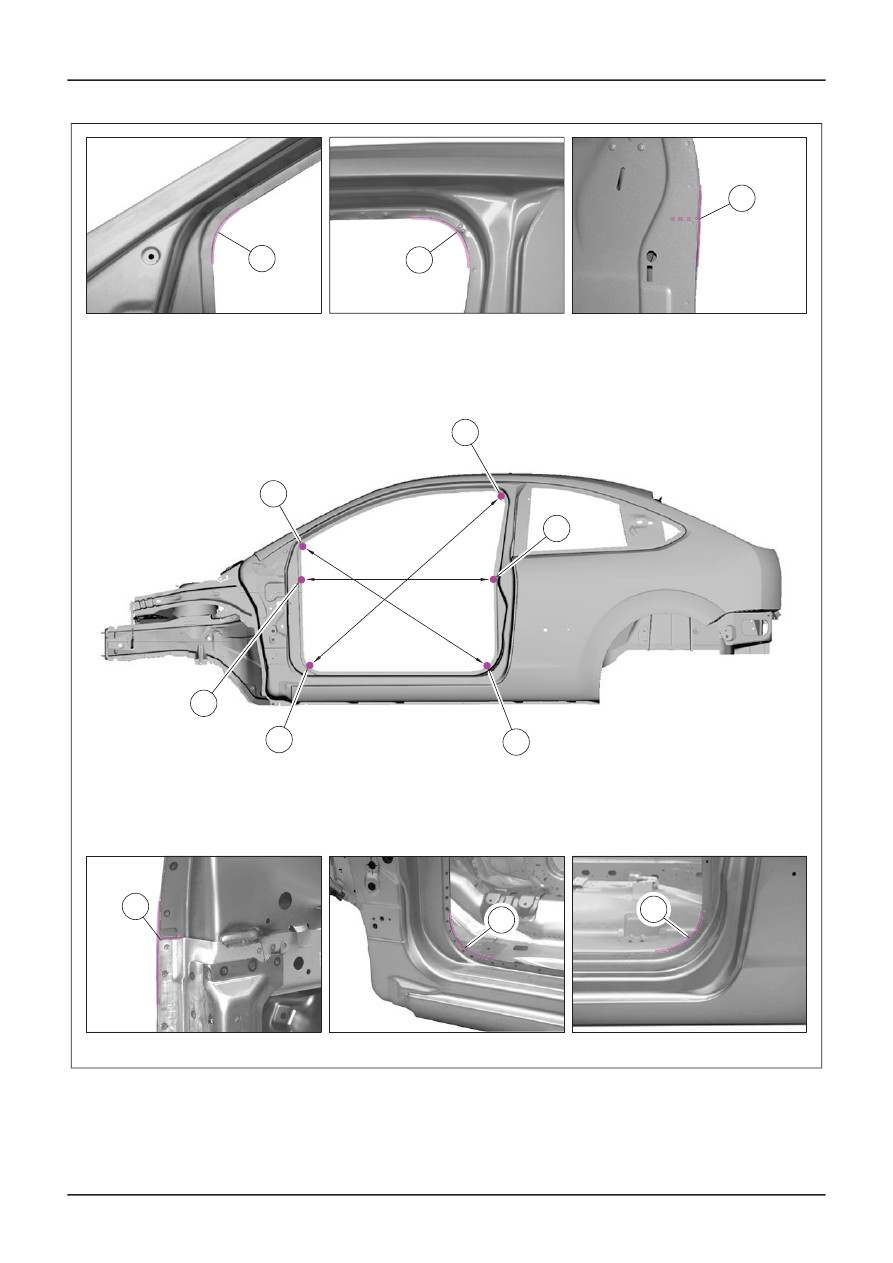

5. Body dimensions, side view (3-door version)

• All dimensions have a tolerance of ± 3 mm.

All dimensions were determined starting from
the edge of the steel panel using a
symmetrically adjusted measuring gauge.

• Measuring points 1, 2, 4 and 5 are measured

in the curve and represent the greatest
distance to the measuring point opposite.

• The detail views of measuring points 3 and

6 are shown looking from the vehicle interior
outwards.

Measuring points and dimensions

3 - 6 = 1068 mm

1 - 4 = 1234 mm

2 - 5 = 1439 mm

G371030en

501-26-

49

and Tolerance Checks

501-26-

49

GENERAL PROCEDURES

E54962

1

4

5

6

3

2

3

4

2

1

5

6

6. Body dimensions, rear (3-door version)

• All dimensions have a tolerance of ± 3 mm.

All dimensions were determined starting from

the center of the welded flange using a
symmetrically adjusted measuring gauge.

G371030en

501-26-

50

and Tolerance Checks

501-26-

50

GENERAL PROCEDURES

Measuring points and dimensions

3 - 6 = 1327 mm

1 - 4 = 1115 mm

2 - 5 = 996 mm

E54963

1

2

3

4

5

6

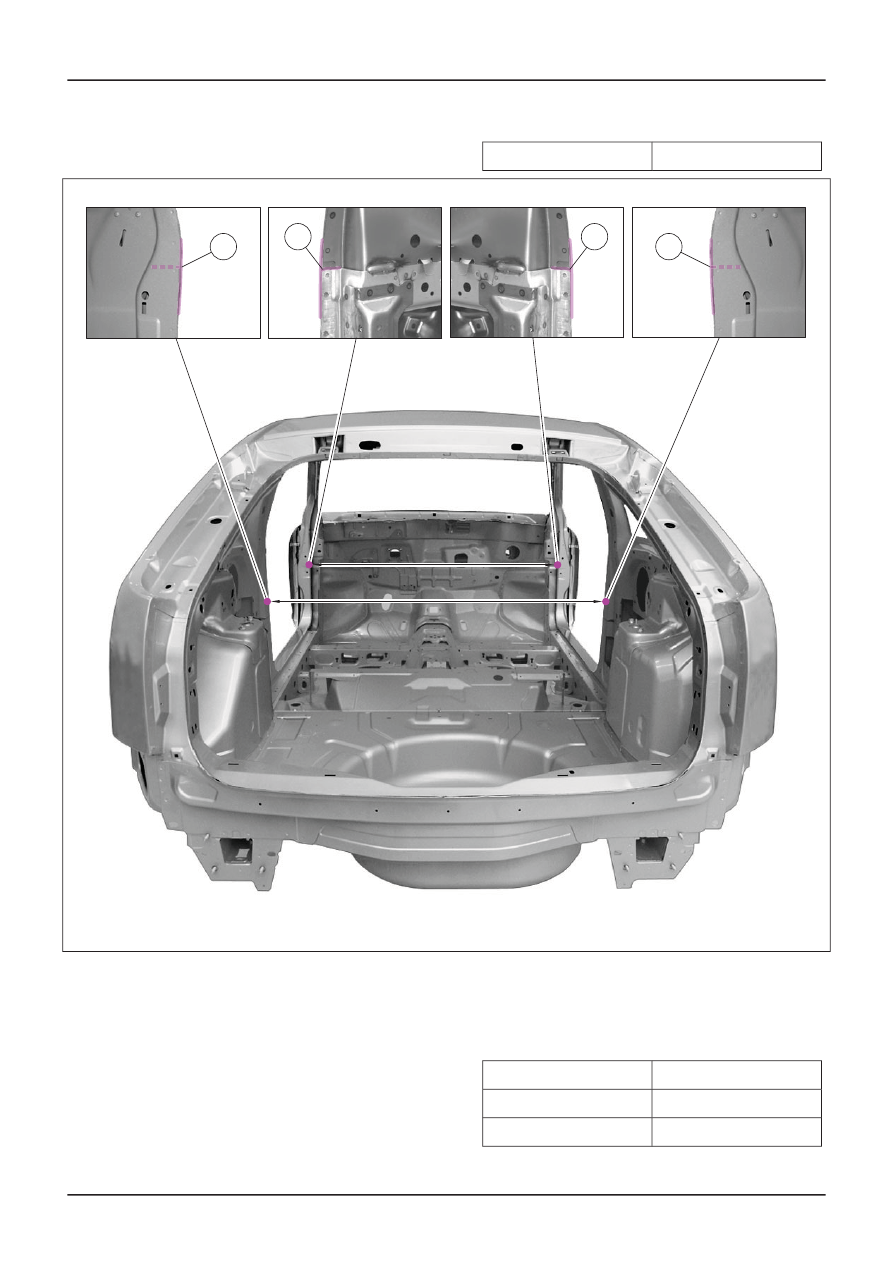

7. Body dimensions, interior (3-door version)

• All dimensions have a tolerance of ± 3 mm.

All dimensions were determined starting from

G371030en

501-26-

51

and Tolerance Checks

501-26-

51

GENERAL PROCEDURES

the center of the welded flange using a
symmetrically adjusted measuring gauge.

Measuring points and dimensions

2 - 3 = 1442 mm

1 - 4 = 1460 mm

2

3

1

4

E54965

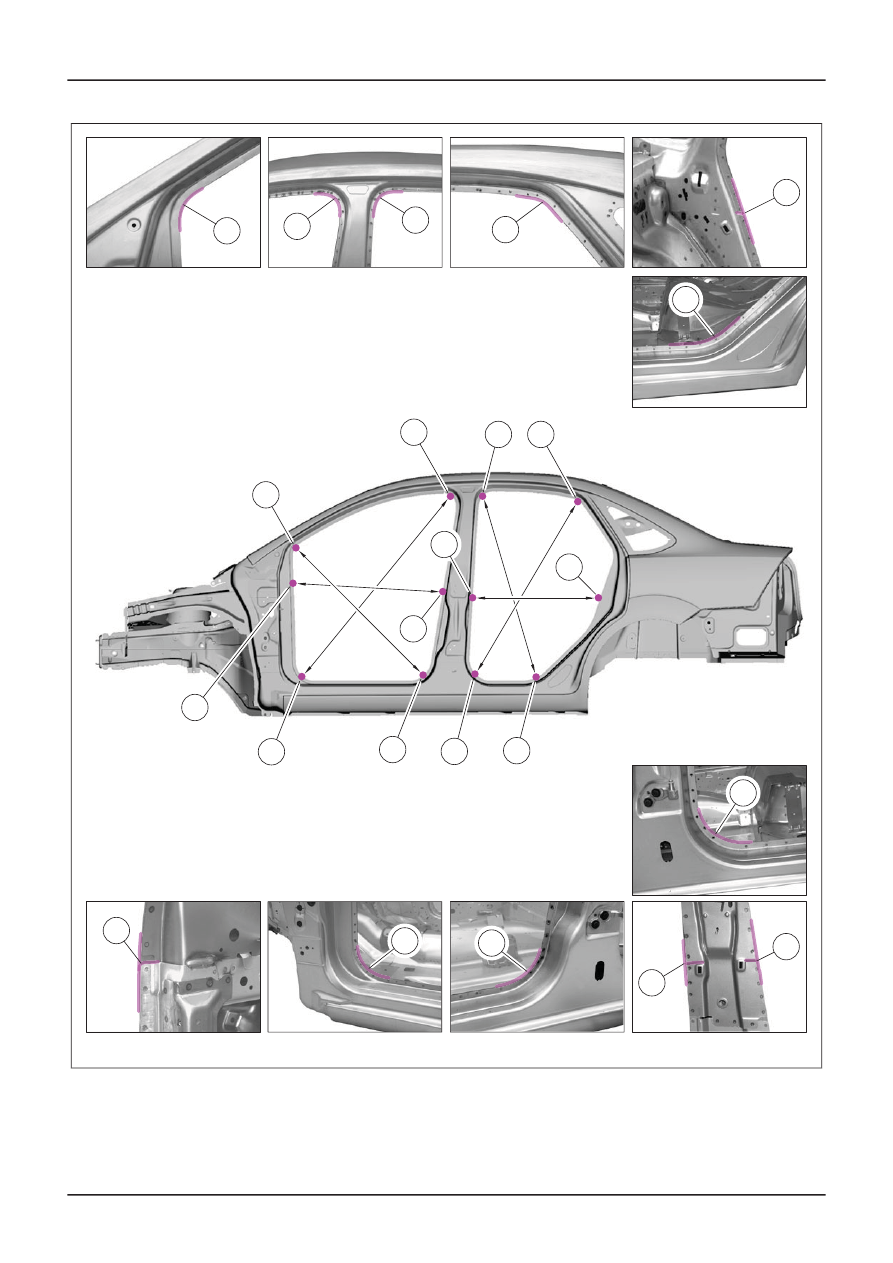

8. Body dimensions, side view (4-door version)

• All dimensions have a tolerance of ± 3 mm.

All dimensions were determined starting from
the edge of the steel panel using a
symmetrically adjusted measuring gauge.

• Measuring points 1, 2, 3, 4, 6, 7, 10 and 11

are measured in the curve and represent the
greatest distance to the measuring point
opposite.

• The detail views of measuring points 5, 8, 9

and 12 are shown looking from the vehicle
interior outwards.

Measuring points and dimensions

4 - 7 = 1095 mm

1 - 10 = 992 mm

5 - 8 = 711 mm

2 - 11 = 1281 mm

9 - 12 = 838 mm

3 - 6 = 1025 mm

G371030en

501-26-

52

and Tolerance Checks

501-26-

52

GENERAL PROCEDURES

E62630

1

3

2

10

11

12

7

6

9

8

5

4

5

6

7

9

8

10

2

1

3

4

11

12

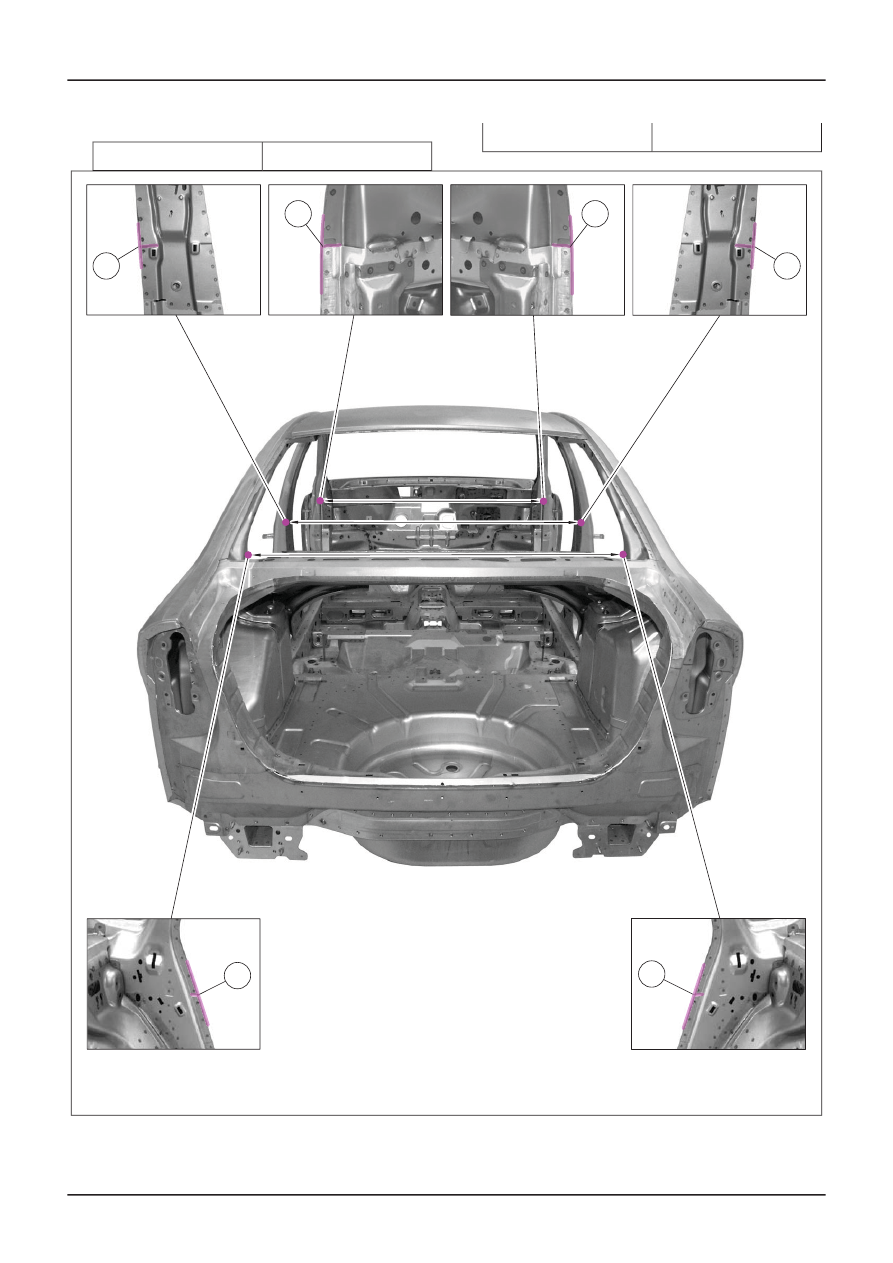

9. Body dimensions, rear (4-door version)

• All dimensions have a tolerance of ± 3 mm.

All dimensions were determined starting from

the center of the welded flange using a
symmetrically adjusted measuring gauge.

G371030en

501-26-

53

and Tolerance Checks

501-26-

53

GENERAL PROCEDURES

• Measurement points 1 and 4 are measured

in the curve and correspond to the largest
distance to the opposite measurement point.

• Measurement point 6 is measured from the

center of the hole.

Measuring points and dimensions

5 - 9 = 1043 mm

1 - 4 = 1324 mm

6 - 9 = 1212 mm

2 - 3 = 824 mm

7 - 10 = 960 mm

3 - 8 = 512 mm

G371030en

501-26-

54

and Tolerance Checks

501-26-

54

GENERAL PROCEDURES

2

3

9

6

4

1

5

E62634

7

8

10

10. Body dimensions, interior (4-door version)

• All dimensions have a tolerance of ± 3 mm.

All dimensions were determined starting from

the center of the welded flange using a
symmetrically adjusted measuring gauge.

G371030en

501-26-

55

and Tolerance Checks

501-26-

55

GENERAL PROCEDURES

Measuring points and dimensions

5 - 6 = 1441 mm

1 - 4 = 1458 mm

2 - 3 = 1442 mm

2

3

6

5

4

1

E62635

11. Body dimensions, side view (wagon)

• All dimensions have a tolerance of ± 3 mm.

All dimensions were determined starting from

G371030en

501-26-

56

and Tolerance Checks

501-26-

56

GENERAL PROCEDURES
