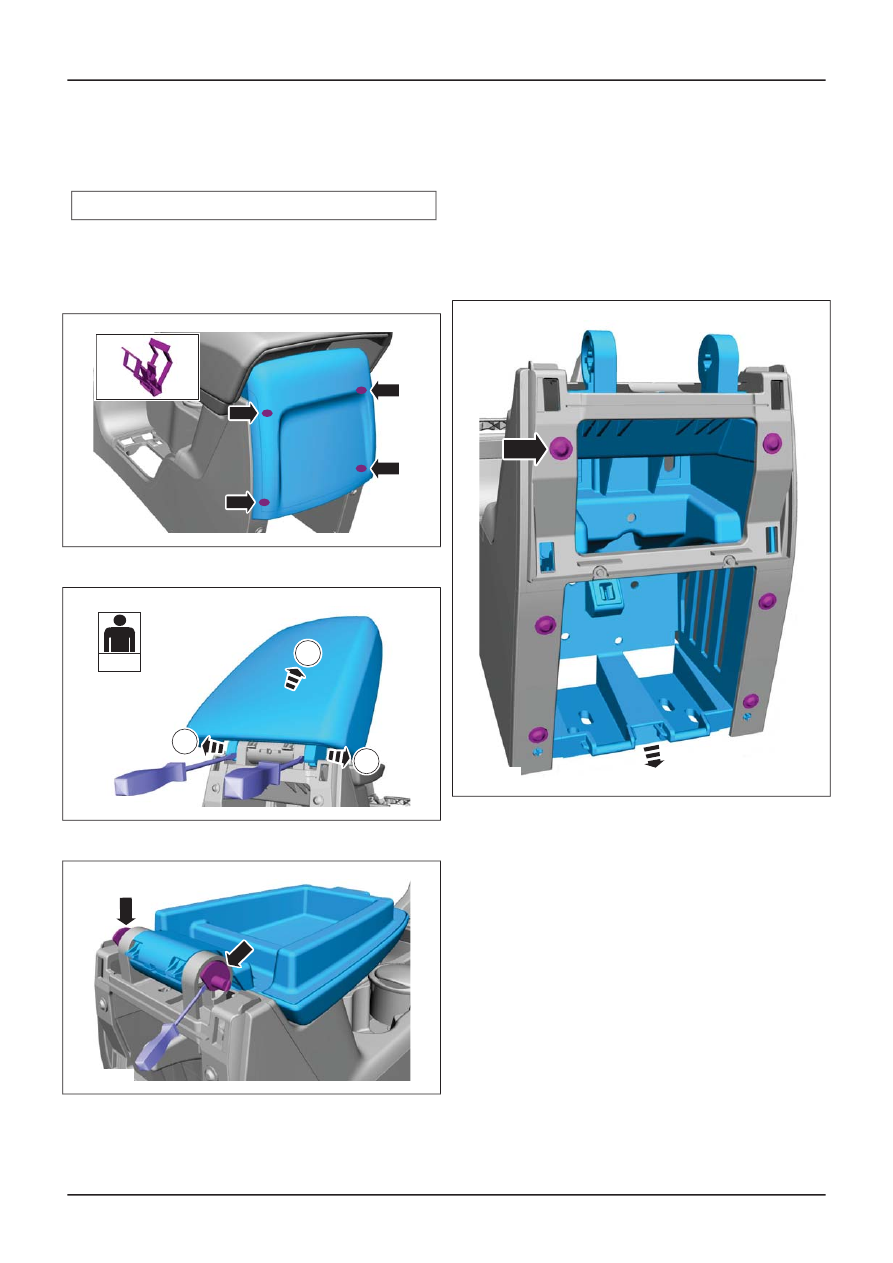

Overhead console

NOTE: Make sure the overhead console retaining
clips are fully engaged to the overhead console
opening reinforcement.

G296318en

501-12-

17

Instrument Panel and Console

501-12-

17

REMOVAL AND INSTALLATION

Floor Console

General Equipment

Flat-bladed screwdriver

Disassembly

1.

E96768

2. General Equipment: Flat-bladed screwdriver

1

1

2

x2

E96769

3. General Equipment: Flat-bladed screwdriver

E96770

4.

x6

E96771

Assembly

5. To assemble, reverse the disassembly

procedure.

G1023131en

501-12-

18

Instrument Panel and Console

501-12-

18

DISASSEMBLY AND ASSEMBLY

SECTION 501-14 Handles, Locks, Latches and Entry
Systems

PAGE

CONTENTS

SPECIFICATIONS

501-14-3

Specifications......................................................................................................................

DESCRIPTION AND OPERATION

501-14-4

Handles, Locks, Latches and Entry Systems.....................................................................

501-14-4

Vehicles with Central Locking.............................................................................................

501-14-5

Vehicles with Remote Keyless Entry (RKE) System..........................................................

501-14-8

Vehicles with Keyless Vehicle System................................................................................

DIAGNOSIS AND TESTING

501-14-14

Locks, Latches and Entry Systems....................................................................................

501-14-14

Principles of Operation (Vehicles with Central Locking).....................................................

501-14-14

Principles of Operation (Vehicles with Remote Keyless Entry (RKE).................................

501-14-14

Inspection and Verification (Vehicles with Remote Keyless Entry (RKE)...........................

501-14-15

Principles of Operation (Vehicles with Keyless vehicle system).........................................

501-14-24

Inspection and Verification (Vehicles with Keyless Entry) .................................................

501-14-25

Diagnostic Trouble Code (DTC) Index - Keyless Vehicle Module......................................

501-14-31

Diagnostic Trouble Code (DTC) Index - CJB.....................................................................

501-14-33

Keyless Vehicle Service Test Procedure(s)........................................................................

501-14-34

Pinpoint Test (Vehicles with Keyless Vehicle System).......................................................

501-14-68

Pinpoint Test (vehicles with RKE).......................................................................................

GENERAL PROCEDURES

501-14-78

(41 004 0)

Remote Transmitter Programming.................................................................

REMOVAL AND INSTALLATION

501-14-79

Hood Latch.........................................................................................................................

501-14-83

Front Door Latch — 3-Door................................................................................................

501-14-92

Front Door Latch — 3-Door, Vehicles With: Keyless Vehicle System................................

501-14-102

Front Door Latch — 4-Door/5-Door/Wagon........................................................................

501-14-111

Front Door Latch — 4-Door/5-Door/Wagon, Vehicles With: Keyless Vehicle System........

501-14-120

Front Door Lock Actuator — 3-Door...................................................................................

501-14-128

Front Door Lock Actuator — 3-Door, Vehicles With: Keyless Vehicle System...................

501-14-137

Front Door Lock Actuator — 4-Door/5-Door/Wagon...........................................................

501-14-145

Front Door Lock Actuator — 4-Door/5-Door/Wagon, Vehicles With: Keyless Vehicle

System..............................................................................................................................

501-14-154

Rear Door Lock Actuator....................................................................................................

501-14-160

Rear Door Latch.................................................................................................................

501-14-166

Liftgate Latch — 3-Door/5-Door.........................................................................................

501-14-168

Exterior Front Door Handle.................................................................................................

501-14-170

Exterior Front Door Handle — Vehicles With: Keyless Vehicle System.............................

501-14-

Handles, Locks, Latches and Entry Systems

501-14-

1

.

PAGE 1 OF 2

VEHICLE APPLICATION:

501-14-173

Exterior Rear Door Handle.................................................................................................

501-14-175

Hood Lock Cylinder............................................................................................................

501-14-177

Exterior Liftgate Release Switch — 3-Door/5-Door............................................................

501-14-181

Exterior Liftgate Release Switch — 3-Door/5-Door, Vehicles With: Keyless Vehicle

System..............................................................................................................................

501-14-185

Exterior Luggage Compartment Lid Release Switch..........................................................

501-14-189

Exterior Luggage Compartment Lid Release Switch — Vehicles With: Keyless Vehicle

System..............................................................................................................................

501-14-194

Ignition Lock Cylinder — Vehicles With: Keyless Vehicle System......................................

501-14-196

Ignition Lock Cylinder — Vehicles Without: Keyless Vehicle System.................................

501-14-198

Door Lock Cylinder.............................................................................................................

501-14-200

Door Latch Remote Control................................................................................................

501-14-202

Keyless Vehicle Module......................................................................................................

501-14-204

Keyless Vehicle Front Antenna...........................................................................................

501-14-205

Keyless Vehicle Center Antenna........................................................................................

501-14-206

Keyless Vehicle Rear Antenna...........................................................................................

501-14-208

Keyless Vehicle Rear Bumper Antenna..............................................................................

501-14-210

Radio Frequency (RF) Receiver.........................................................................................

DISASSEMBLY AND ASSEMBLY

501-14-212

Hood Lock Cylinder............................................................................................................

501-14-217

Ignition Lock Cylinder — Vehicles With: Keyless Vehicle System......................................

501-14-221

Ignition Lock Cylinder — Vehicles Without: Keyless Vehicle System.................................

501-14-225

Door Lock Cylinder.............................................................................................................

501-14-

Handles, Locks, Latches and Entry Systems

501-14-

2

.

PAGE 2 OF 2

lb-in

lb-ft

Nm

Description

80

-

9

Hood latch retaining
bolts

-

8

11

Hood latch striker
retaining bolts

71

-

8

Front door inner panel
retaining bolts

71

-

8

Front door latch
retaining bolts

9

-

1

Front door lock
retaining bolt

71

-

8

Rear door inner panel
retaining bolts

71

-

8

Rear door latch
retaining bolts

-

15

20

Liftgate latch retaining
bolts

27

-

3

Liftgate release handle
retaining bolts

71

-

8

Front door window
glass clamp retaining
bolt

-

11

15

Front door hinge
retaining bolts

G167637en

501-14-

3

Handles, Locks, Latches and Entry Systems

501-14-

3

SPECIFICATIONS

Handles, Locks, Latches and Entry Systems

Vehicles with Central Locking

A base level locking system is available which has
central locking function only.

This system consists of hard wired door latches,
linked to the central junction box (CJB).

The key position signal is sent from the driver door
lock cylinder to the CJB. The CJB operates the

lock or unlock relays, reversing the polarity of the
door latch central locking motors.

Liftgate/luggage compartment lid latch release
operation is by a switch ground signal to the CJB
and a pulsed output voltage from the CJB to the
liftgate latch.

The fuel filler door lock is parallel wired to the driver
door latch central locking motor.

G400816en

501-14-

4

Handles, Locks, Latches and Entry Systems

501-14-

4

DESCRIPTION AND OPERATION

Vehicles with Remote Keyless Entry (RKE) System

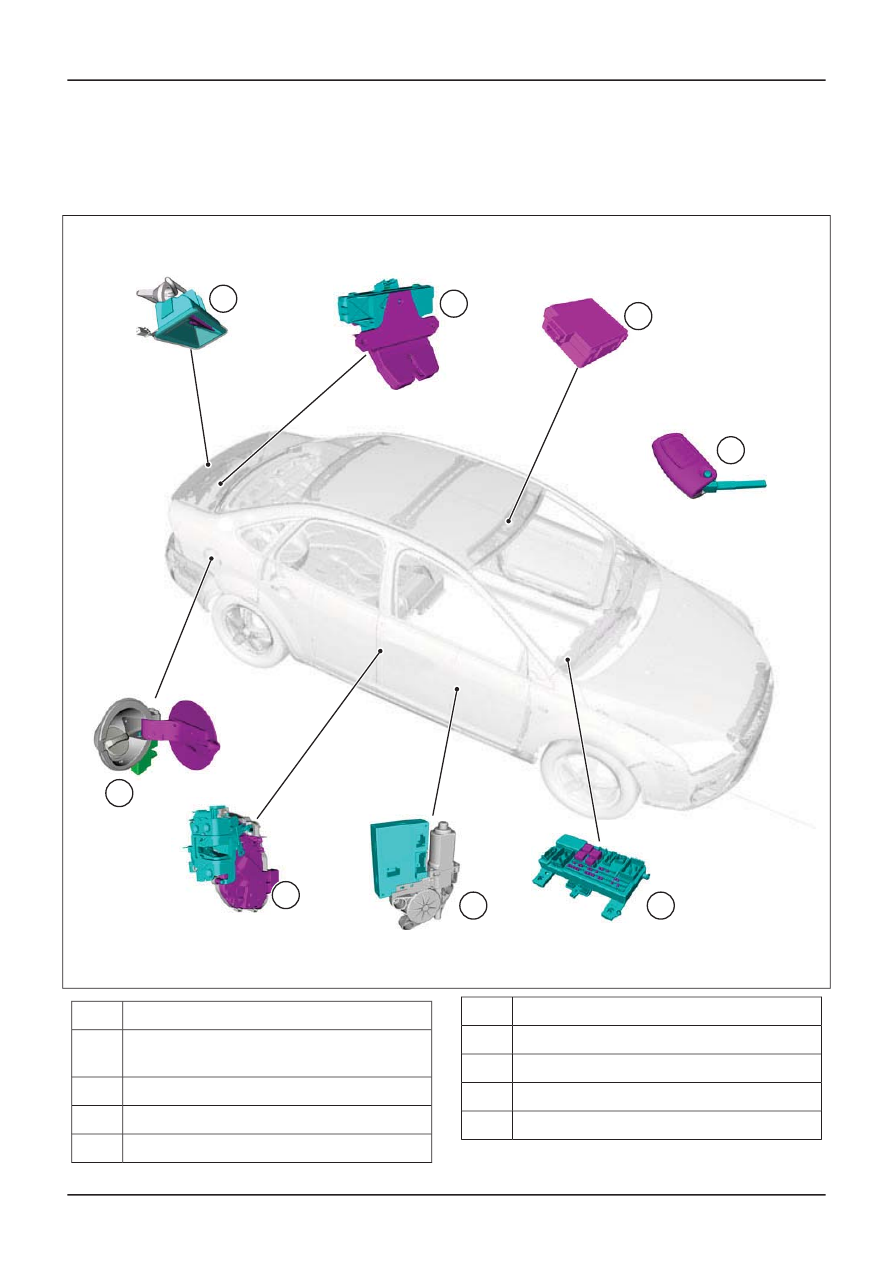

General

E56854

1

2

3

4

5

6

7

8

Description

Item

Liftgate/luggage compartment lid release
switch

1

Liftgate/luggage compartment lid latch

2

Radio frequency (RF) receiver

3

RKE ignition key

4

Description

Item

Central junction box (CJB)

5

Door control module

6

Door latch

7

Fuel filler door lock

8

G400816en

501-14-

5

Handles, Locks, Latches and Entry Systems

501-14-

5

DESCRIPTION AND OPERATION

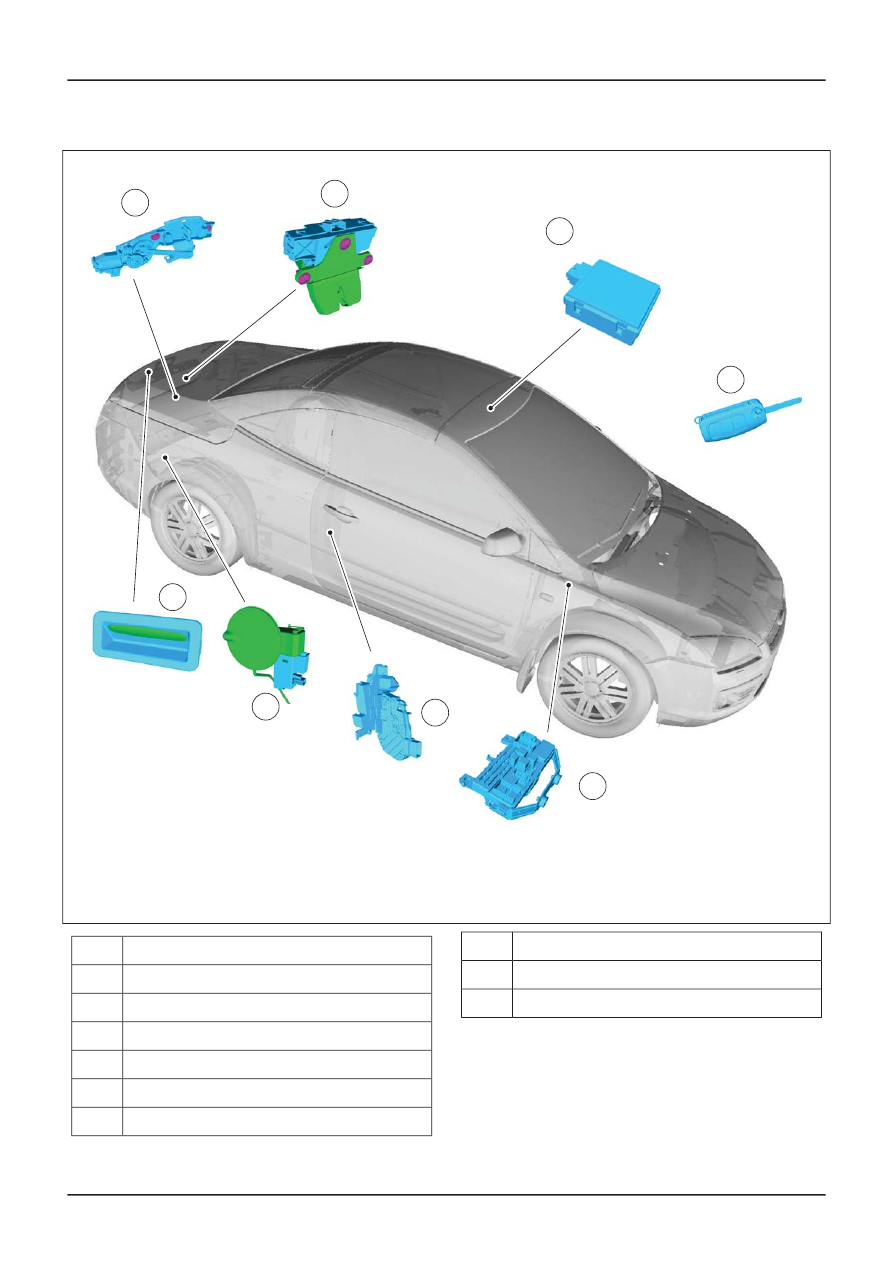

Convertible

2

3

4

5

6

7

1

8

E82474

Description

Item

Luggage compartment lid latch actuator

1

Luggage compartment lid latch

2

Radio frequency (RF) receiver

3

RKE ignition key

4

Central junction box (CJB)

5

Door latch

6

Description

Item

Fuel filler door lock

7

Luggage compartment lid release switch

8

RKE systems use mechanical/electrical door
latches individually controlled by the corresponding
door control module.

Door control modules send and receive commands
between each other and the CJB using the central
area network (CAN) bus.

G400816en

501-14-

6

Handles, Locks, Latches and Entry Systems

501-14-

6

DESCRIPTION AND OPERATION
