Ford Focus RS (2011 year). Instruction - part 39

Item 6

Glove compartment lamp switch

1. Detach the glove compartment lamp switch

from the instrument panel.

E51158

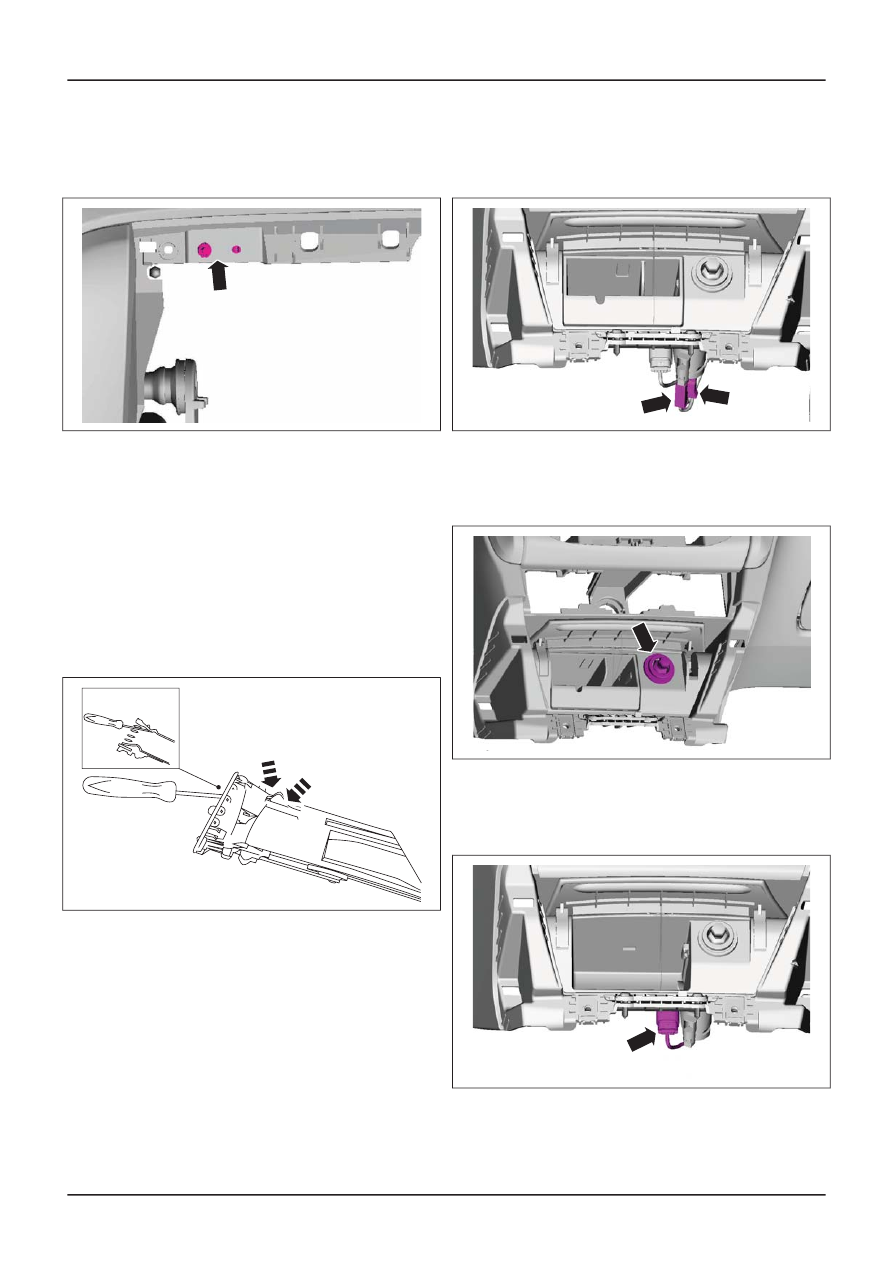

Item 8

Registers

1. NOTE: This step is only necessary if

installing a new instrument panel.

NOTE: The registers are retained by four locking
tangs. Releasing the upper locking tangs will
provide enough movement to release the lower
locking tangs.

Remove the registers.

• Using a suitable thin bladed screwdriver,

release the upper locking tangs.

E50636

Item 9

Cigar lighter

1. Disconnect the cigar lighter electrical

connectors.

E51620

2. NOTE: This step is only necessary if

installing a new instrument panel.

Remove the cigar lighter.

E51407

Item 10

Keyless entry antenna (if equipped)

1. Disconnect the keyless entry antenna

electrical connector.

E51621

2. NOTE: This step is only necessary if

installing a new instrument panel.

G388101en

501-12-

9

Instrument Panel and Console

501-12-

9

REMOVAL AND INSTALLATION

Remove the keyless entry antenna.

E51622

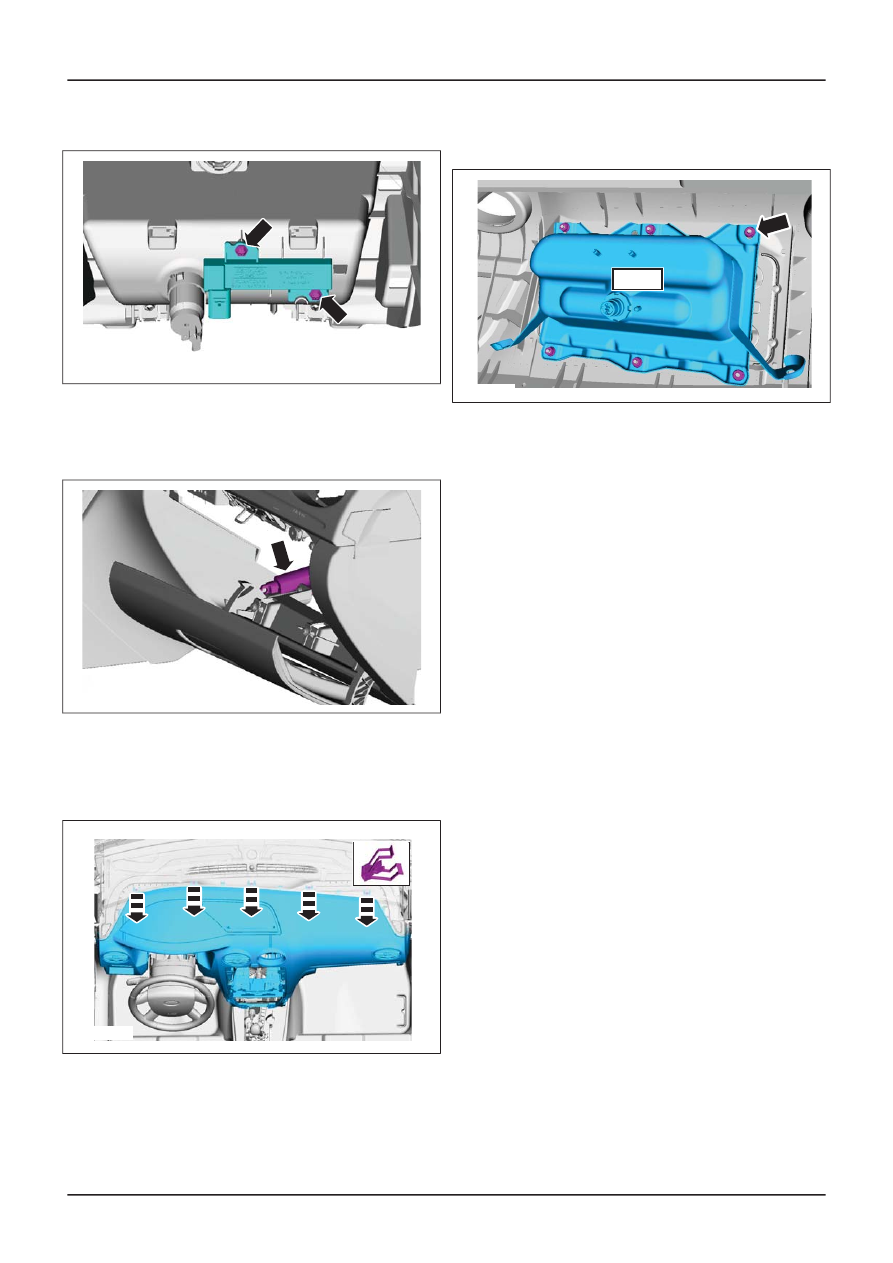

Item 11

Instrument panel

1. Detach the glove compartment lid damper

from the glove compartment lid.

E51408

2. Remove the instrument panel.

• Pull the instrument panel rearwards away

from the extension panel to release the
retaining clips.

E48163

3. Remove the passenger air bag module (if

equipped).

E76191

x6

7 Nm

G388101en

501-12-

10

Instrument Panel and Console

501-12-

10

REMOVAL AND INSTALLATION

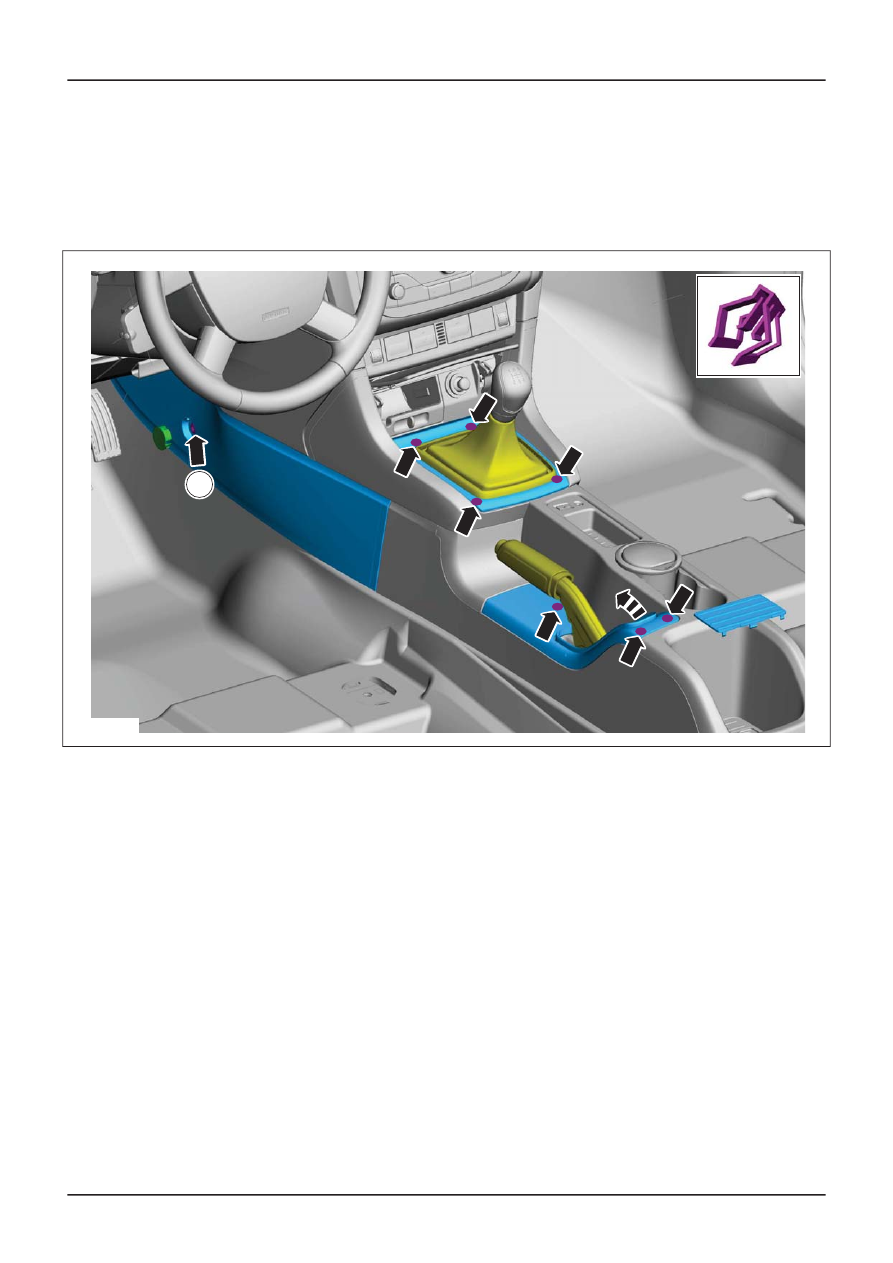

Floor Console

Removal

1.

On both sides.

1.

E123908

1

2.

G1263421en

501-12-

11

Instrument Panel and Console

501-12-

11

REMOVAL AND INSTALLATION

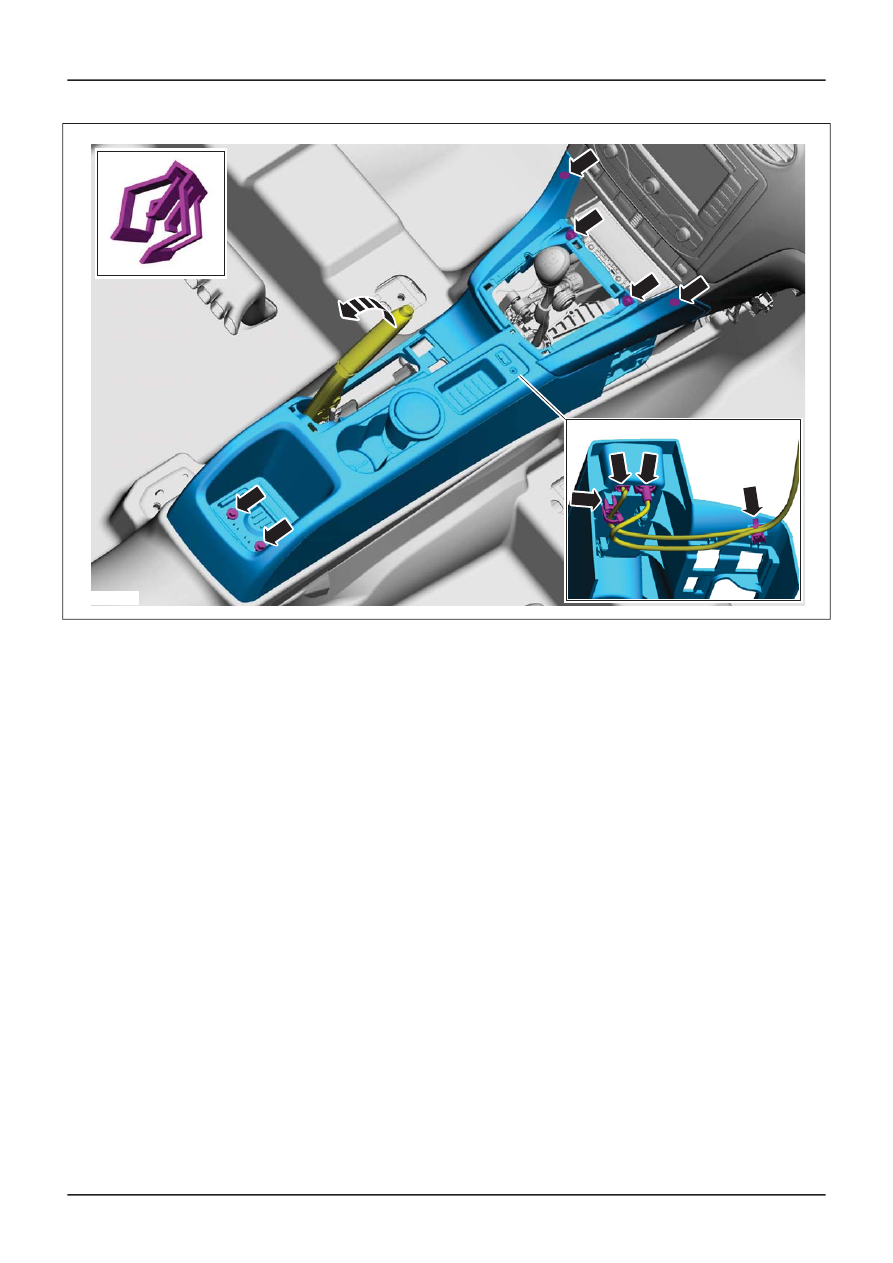

E123909

Installation

1. To install, reverse the removal procedure.

G1263421en

501-12-

12

Instrument Panel and Console

501-12-

12

REMOVAL AND INSTALLATION

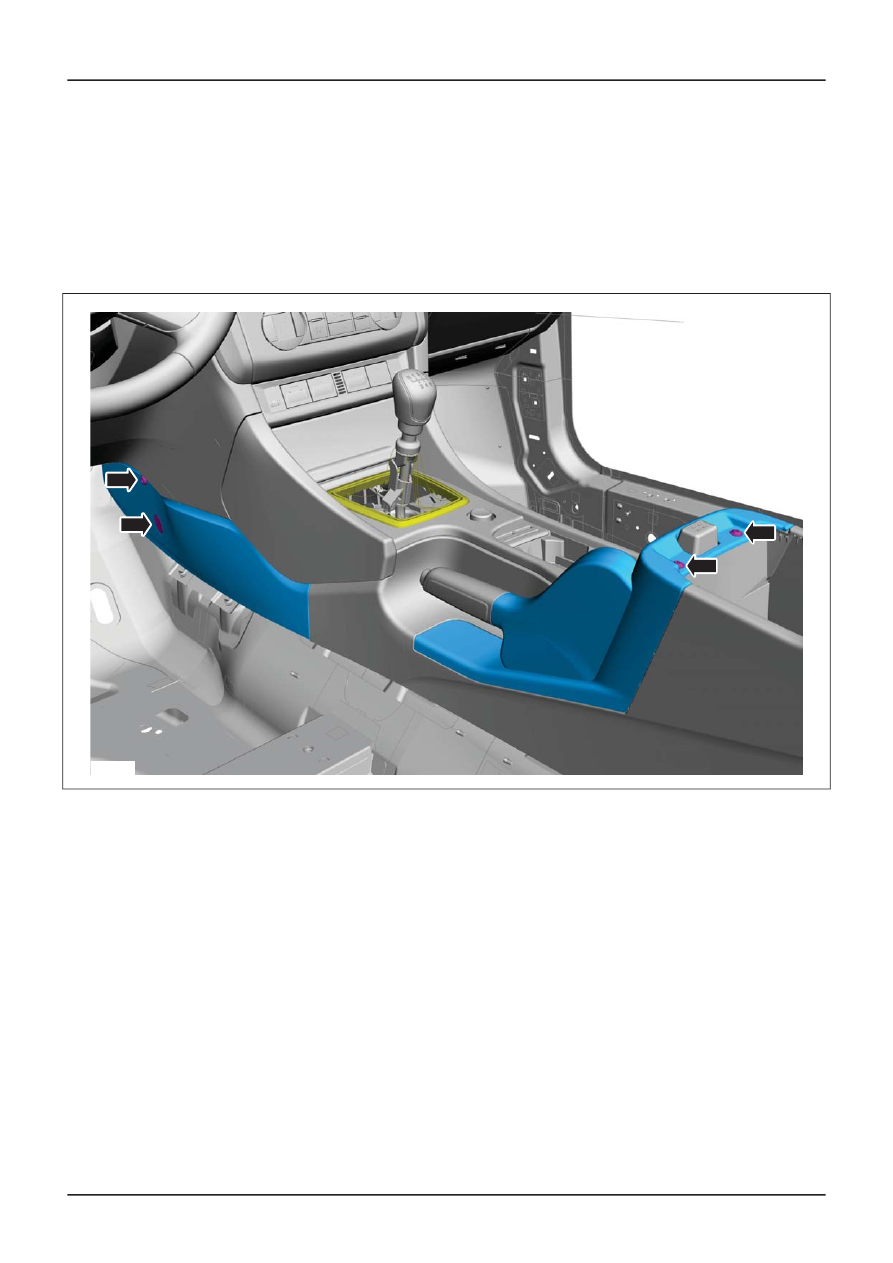

Floor Console — Vehicles Built From: 03/2007, Vehicles With:

Center Armrest

Removal

1.

x2

x2

E99758

2.

G1061453en

501-12-

13

Instrument Panel and Console

501-12-

13

REMOVAL AND INSTALLATION

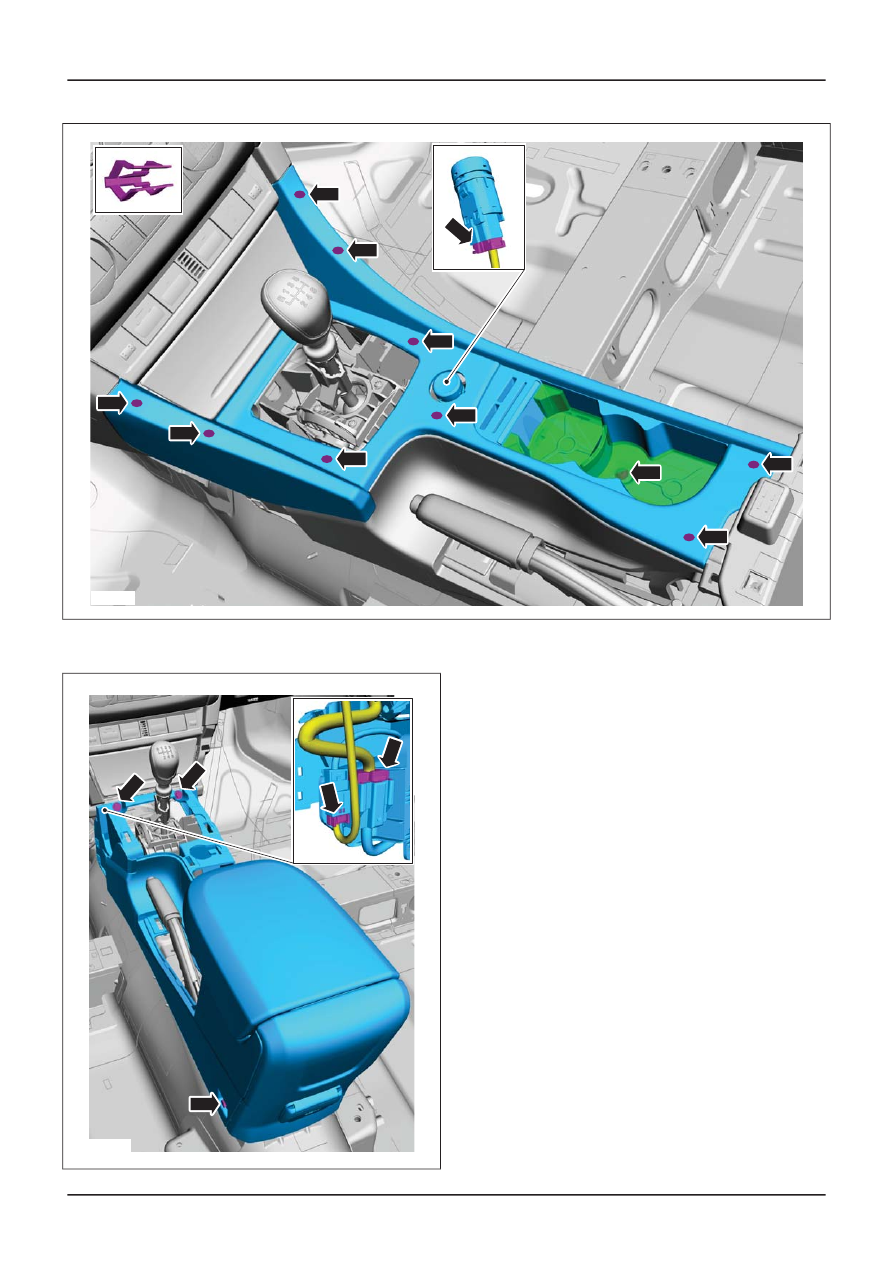

E99759

3.

x2

E99760

Installation

1. To install, reverse the removal procedure.

G1061453en

501-12-

14

Instrument Panel and Console

501-12-

14

REMOVAL AND INSTALLATION

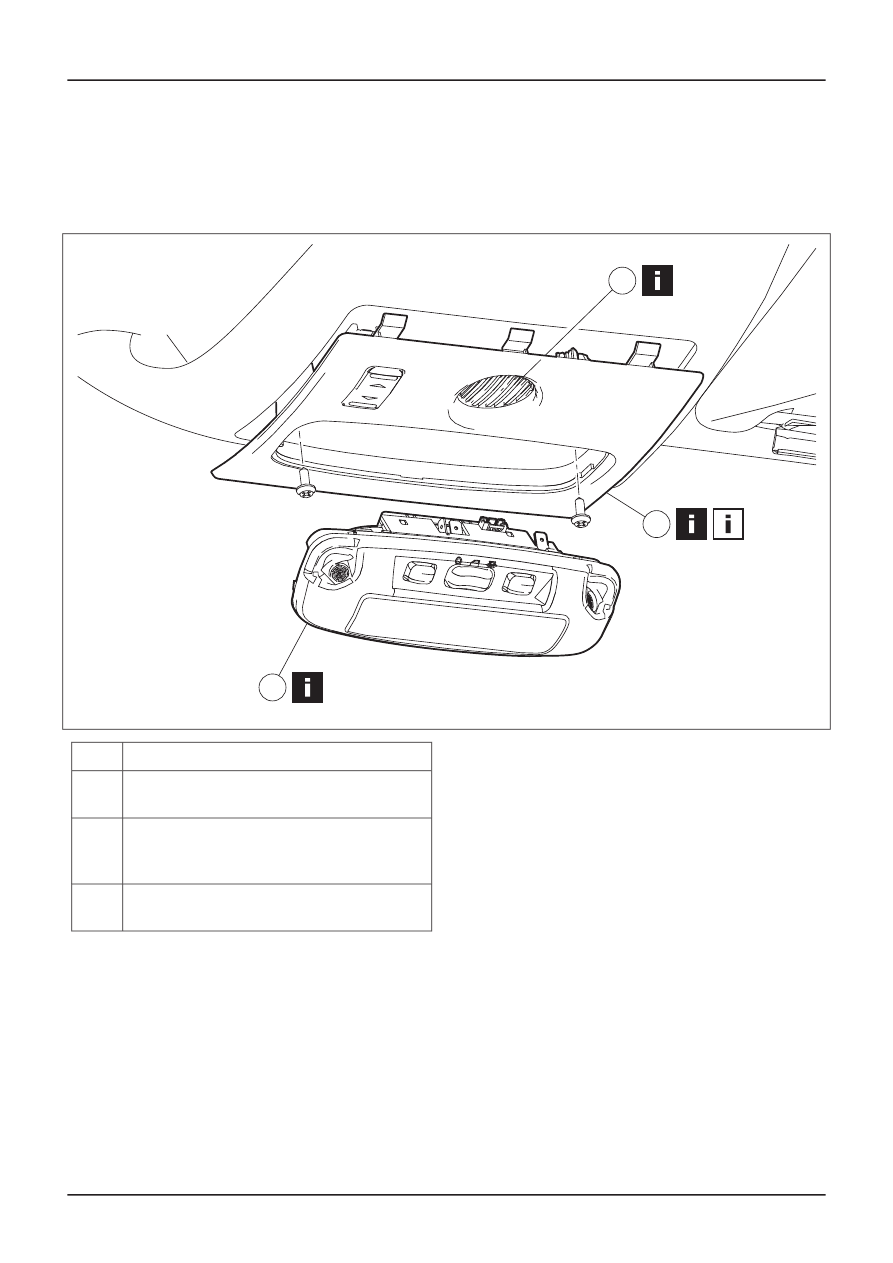

Overhead Console

1. Remove the components in the order

indicated in the following illustration(s) and
table(s).

TIE41114

1

3

2

Description

Item

Interior lamp

See Removal Detail

1

Overhead console

See Removal Detail
See Installation Detail

2

Microphone (if equipped)

See Removal Detail

3

2. To install, reverse the removal procedure.

Removal Details

G296318en

501-12-

15

Instrument Panel and Console

501-12-

15

REMOVAL AND INSTALLATION

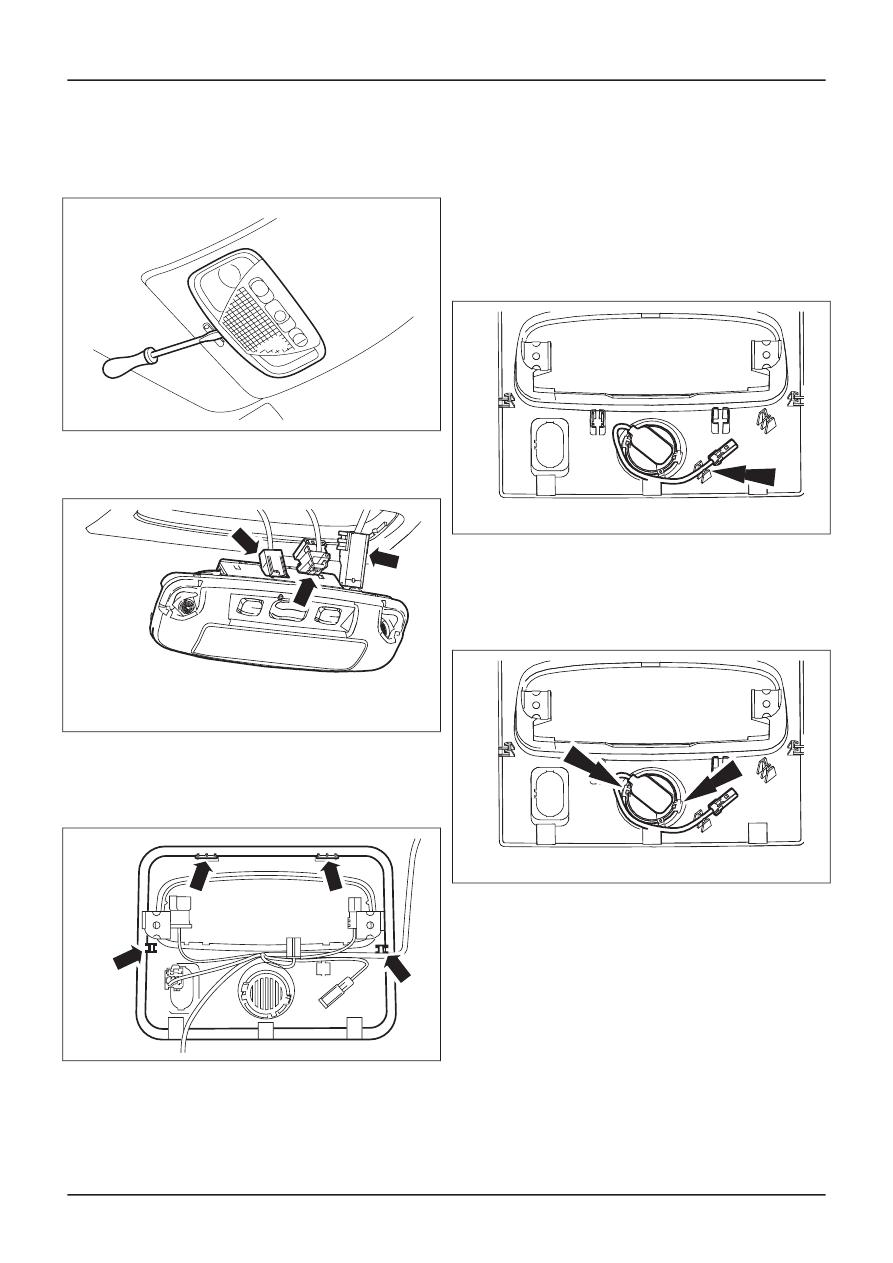

Item 1

Interior lamp

1. Using a suitable screwdriver, detach the

interior lamp from the overhead console.

TIE0024489

2. Disconnect the electrical connectors and

remove the interior lamp.

TIE41291

Item 2

Overhead console

1. Detach the overhead console from the

overhead console reinforcement.

TIE42349

2. Disconnect the power roof opening panel

control switch electrical connector.

3. Disconnect the microphone electrical

connector (if equipped).

Item 3

Microphone (if equipped)

1. Detach the microphone wiring harness from

the overhead console.

E39457

2. NOTE: Note the position of the microphone

to aid installation.

Remove the microphone.

• Release the locking tangs.

E39458

Installation Details

G296318en

501-12-

16

Instrument Panel and Console

501-12-

16

REMOVAL AND INSTALLATION
