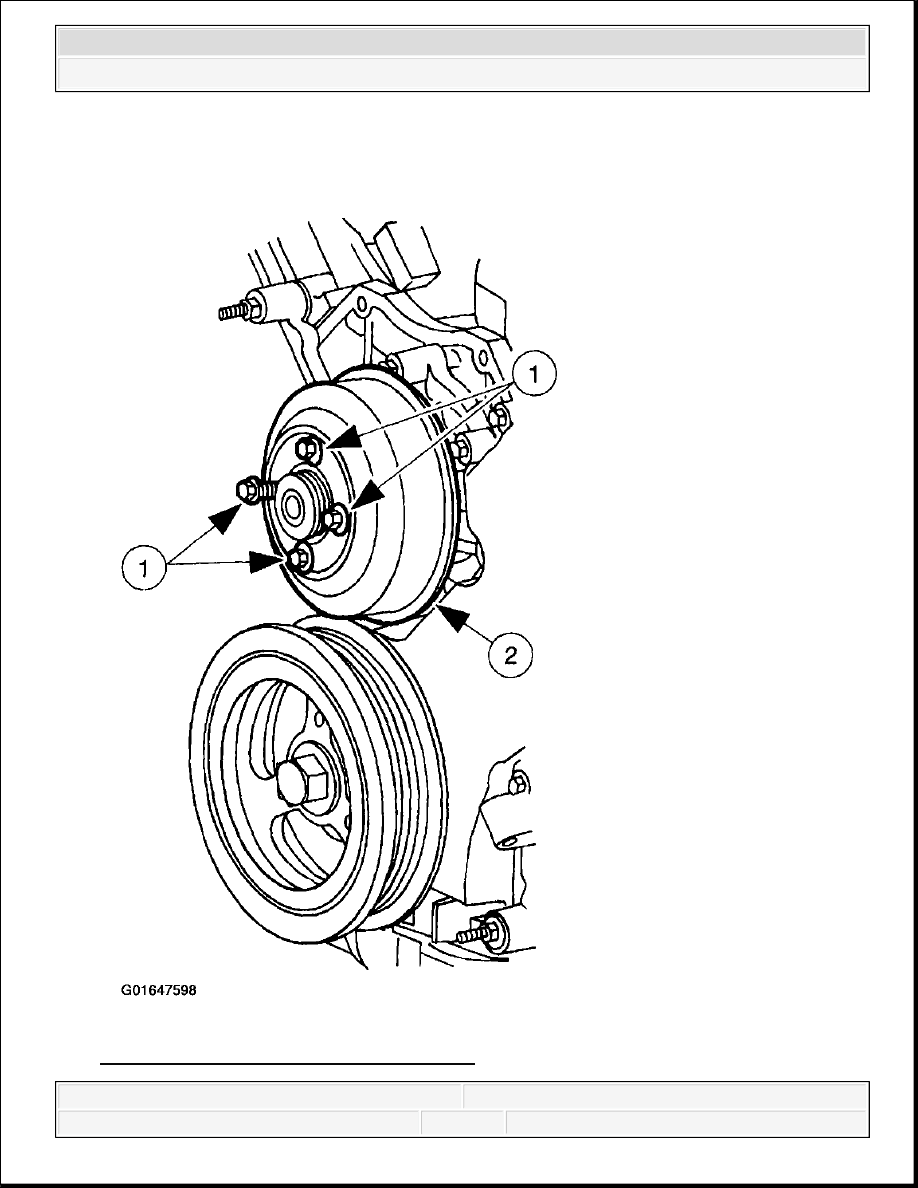

2. Remove the coolant pump pulley.

Fig. 701: Removing Coolant Pump Pulley



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



Courtesy of FORD MOTOR CO.

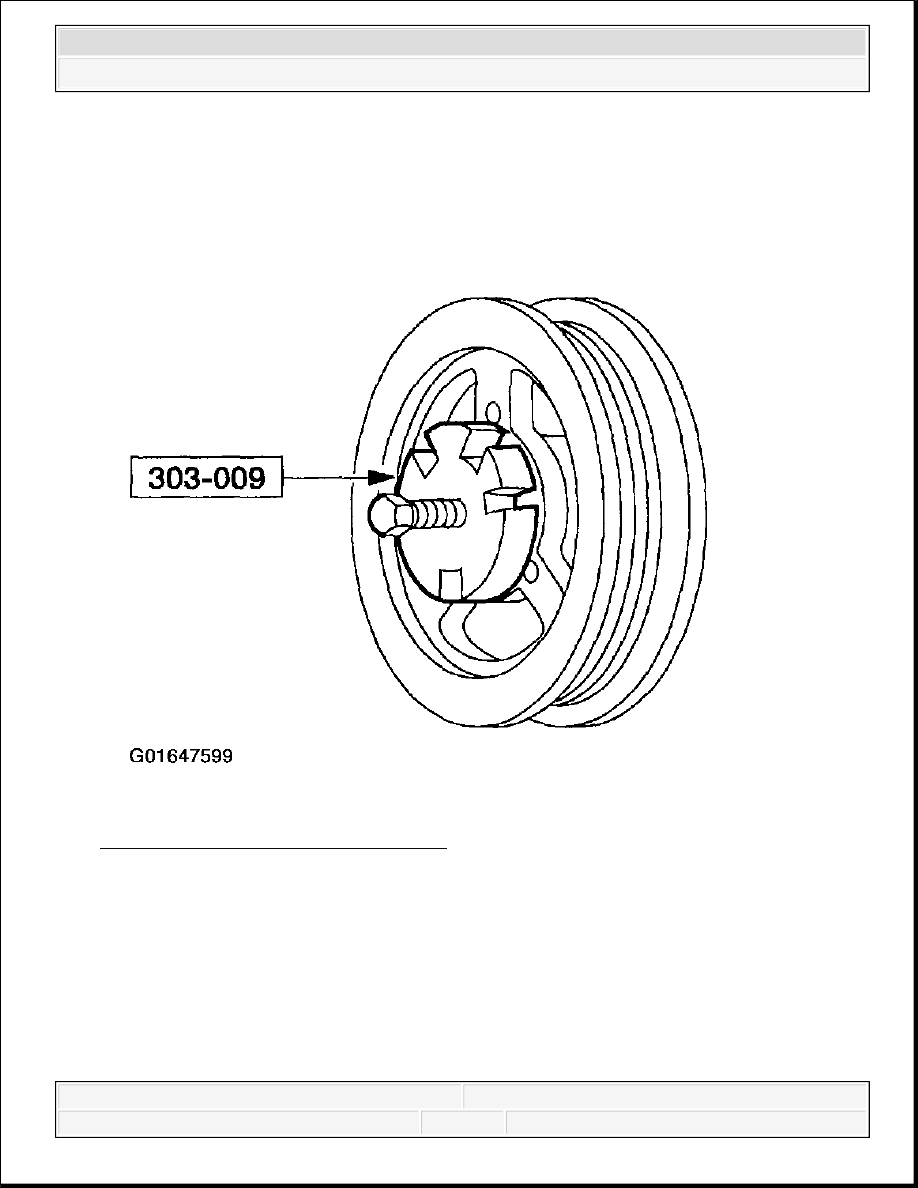

24. Remove and discard the crankshaft pulley bolt. Use the special tool to remove the

crankshaft pulley.

Fig. 702: Removing Crankshaft Pulley
Courtesy of FORD MOTOR CO.

25. Use the special tool to remove the crankshaft front oil seal.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



Fig. 703: Removing Crankshaft Front Oil Seal
Courtesy of FORD MOTOR CO.

26. Remove the bolts.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

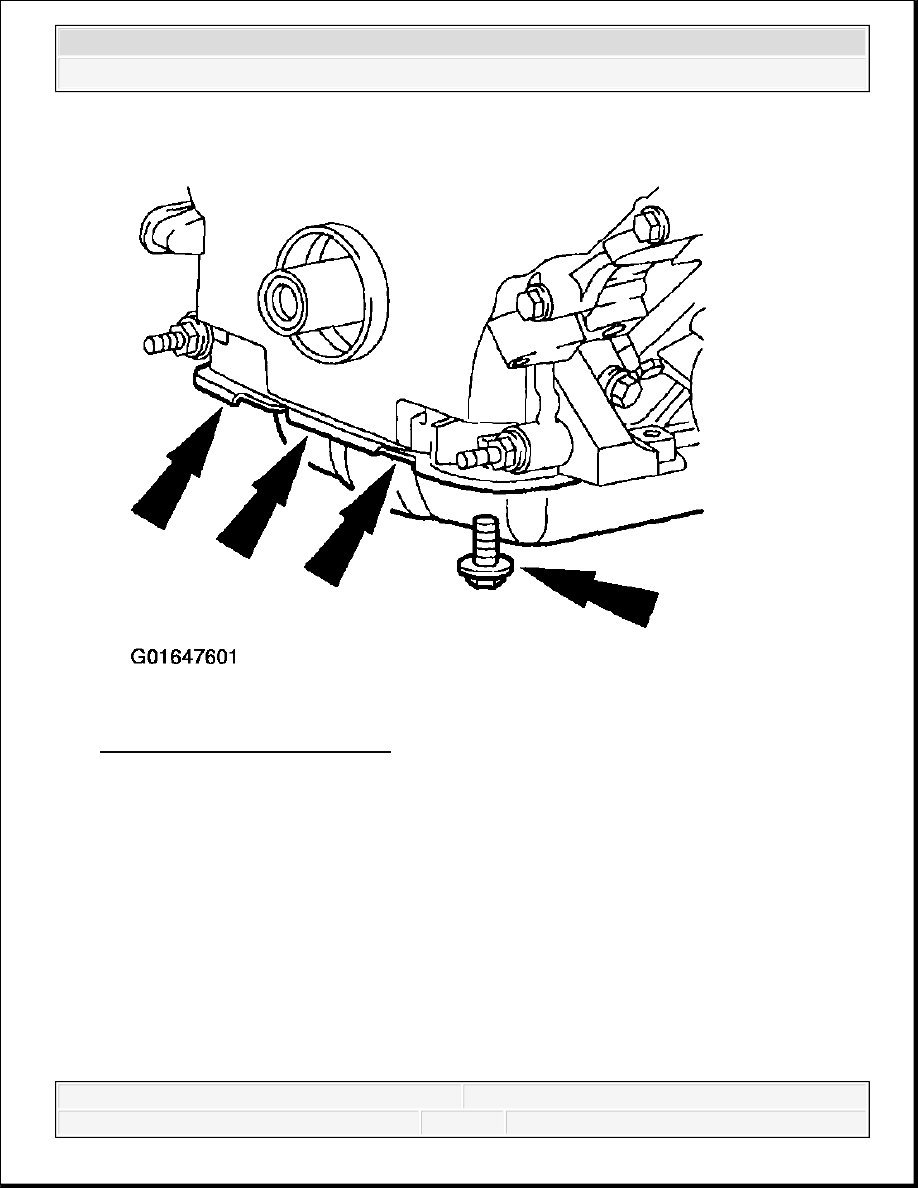

Fig. 704: Removing Lower Bolts
Courtesy of FORD MOTOR CO.

NOTE:

Correct fastener location is essential for assembly procedure.
Record fastener location.
