Ford F150 Pickup. Instruction - part 923

Fig. 594: Installing Special Tool
Courtesy of FORD MOTOR CO.

9. Raise the vehicle on the hoist. For additional information, refer to JACKING &

HOISTING .

10. Remove the bolts and remove the engine mount.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



Fig. 595: Removing Engine Mount
Courtesy of FORD MOTOR CO.

11. To install, reverse the removal procedure.

ENGINE MOUNT RH

Special Tool(s)



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



Fig. 596: Identifying Special Tool(s)
Courtesy of FORD MOTOR CO.

Removal & Installation

1. Remove the fan shroud. For additional information, refer to ENGINE COOLING - F150

PICKUP .

2. Remove the generator. For additional information, refer to GENERATOR .

3. Install the special tool on the engine using the generator mounting holes.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

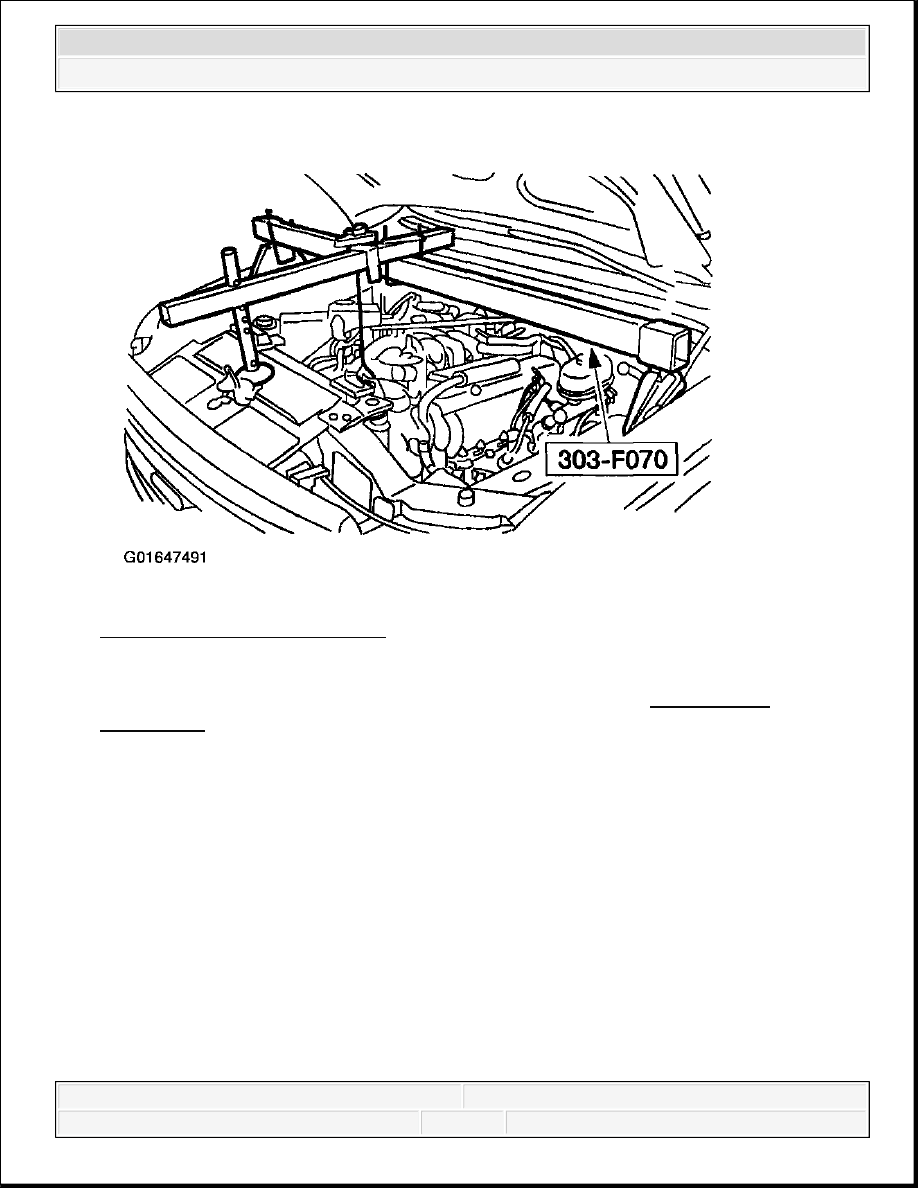

Fig. 597: Installing Special Tool On Engine
Courtesy of FORD MOTOR CO.

4. Raise the vehicle. For additional information, refer to JACKING & HOISTING .

5. Remove the starter motor. For additional information, refer to STARTER MOTOR .

6. Remove the RH motor mount bolt.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup
