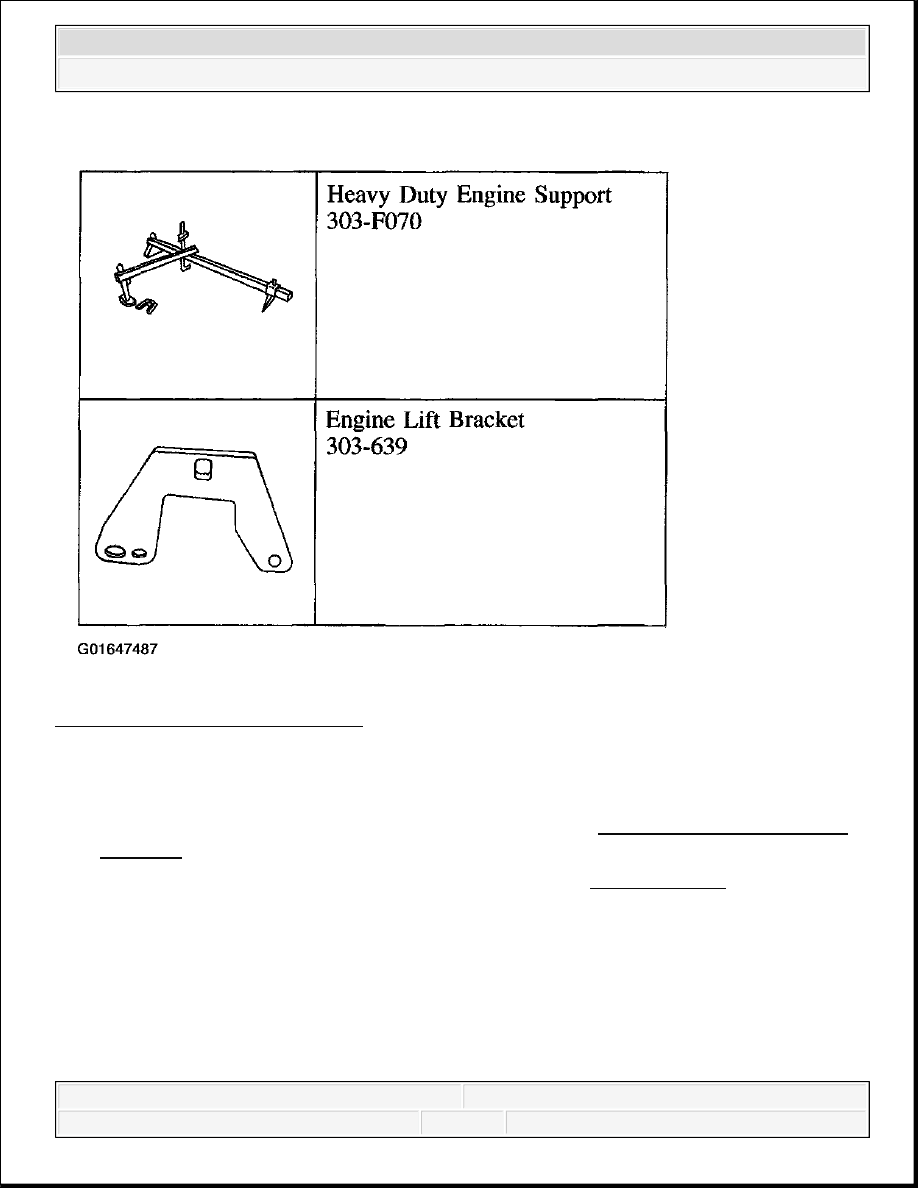

Fig. 590: Identifying Special Tools
Courtesy of FORD MOTOR CO.

Removal & Installation

1. Remove the fan shroud. For additional information, refer to ENGINE COOLING - F150

PICKUP .

2. Remove the generator. For additional information, refer to GENERATOR .

3. Install the special tool on the engine using the generator mounting holes.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



Fig. 591: Installing Special Tool On Engine
Courtesy of FORD MOTOR CO.

4. Raise the vehicle. For additional information, refer to JACKING & HOISTING .

5. Remove the LH motor mount bolt.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

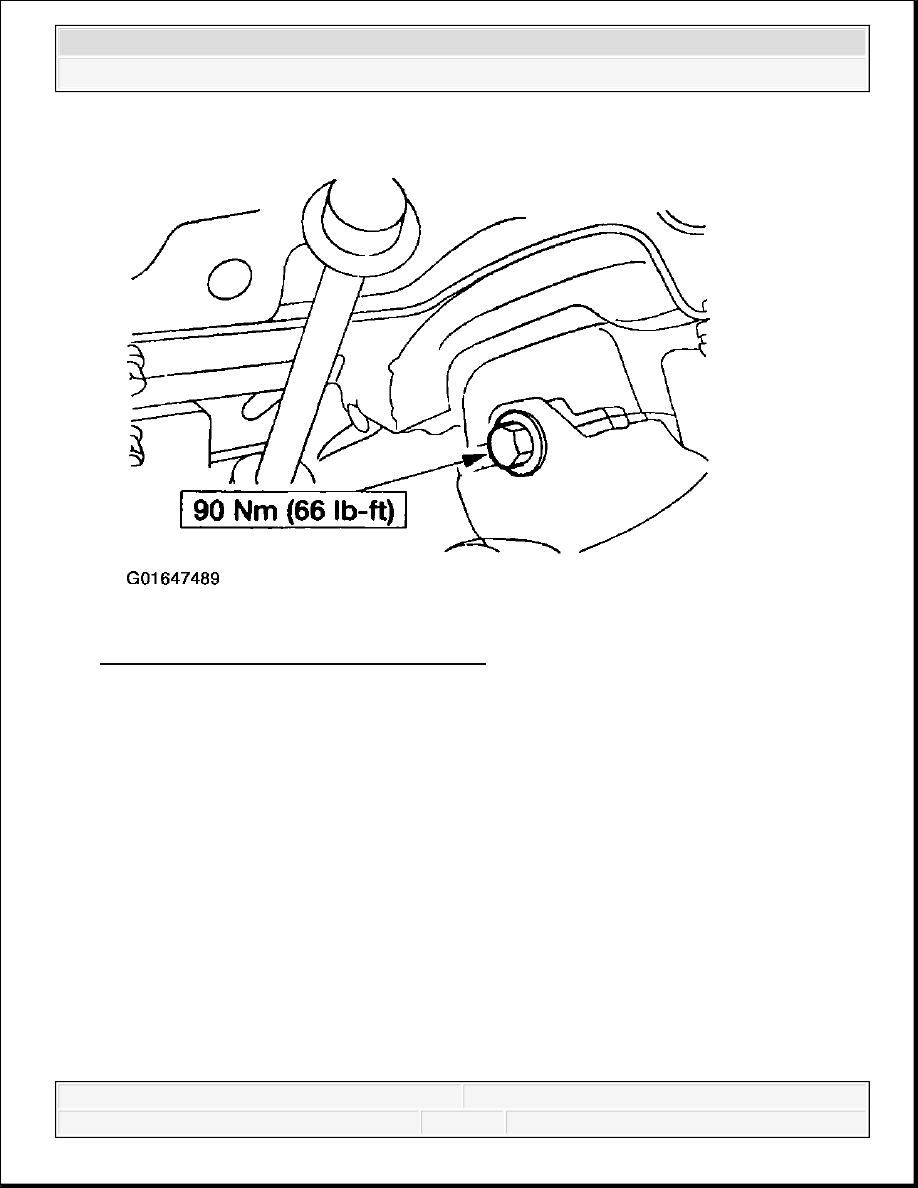

Fig. 592: Removing LH Motor Mount Bolt
Courtesy of FORD MOTOR CO.

6. Loosen the RH motor mount bolt.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

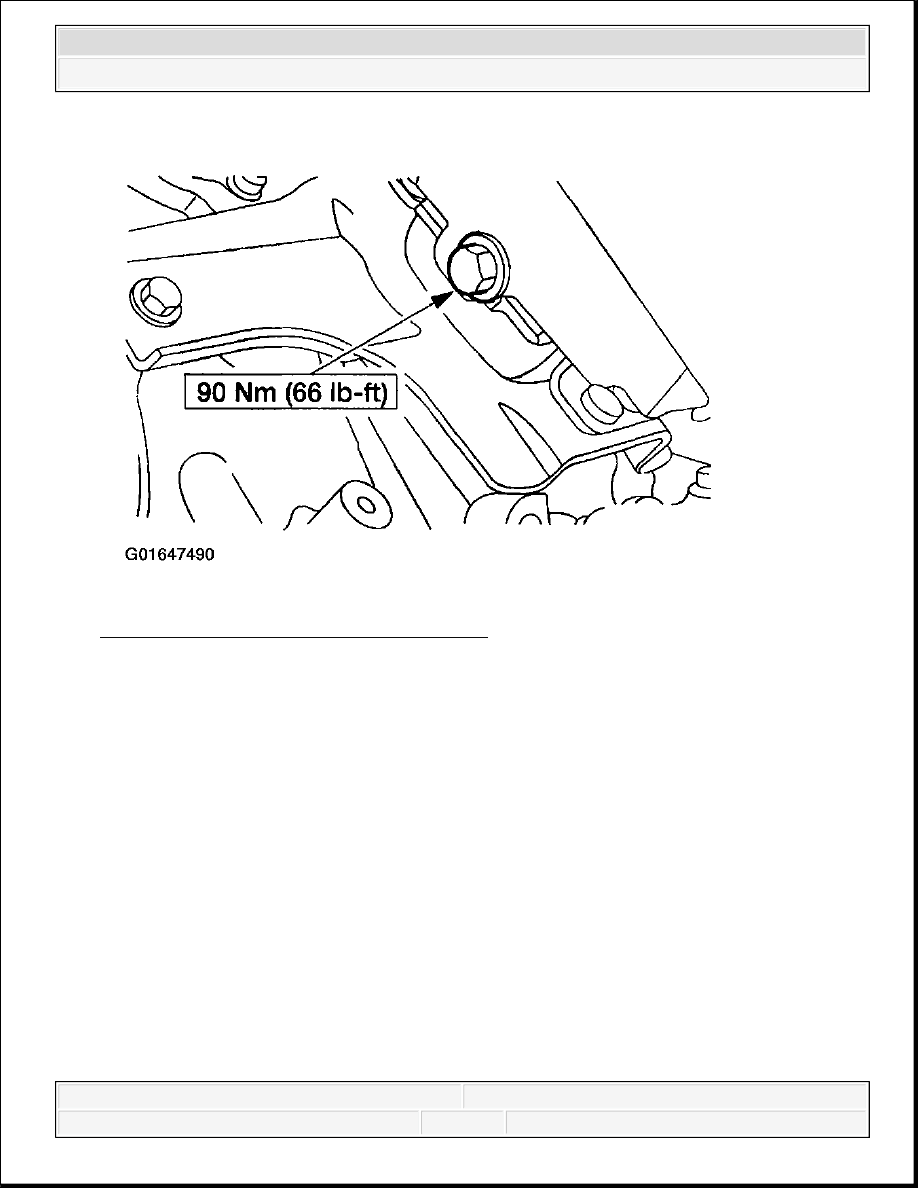

Fig. 593: Loosening RH Motor Mount Bolt
Courtesy of FORD MOTOR CO.

7. Lower the vehicle.

8. Install the special tool and raise the engine.
