Ford F150 Pickup. Instruction - part 909

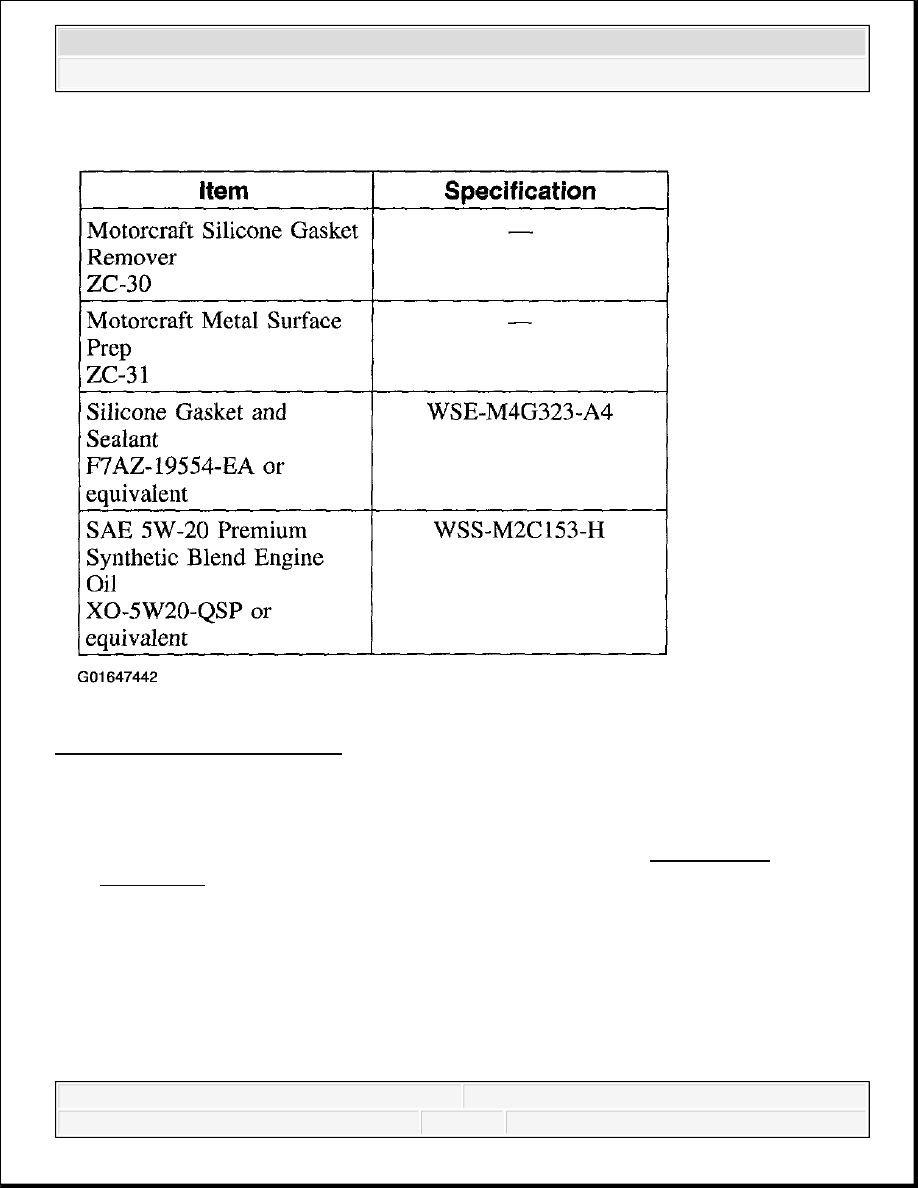

Fig. 545: Material Specification
Courtesy of FORD MOTOR CO.

Removal

1. Raise the vehicle on the hoist. For additional information, refer to JACKING &

HOISTING .

2. Drain the engine oil.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



Fig. 546: Removing Drain Plug - 4X4
Courtesy of FORD MOTOR CO.

3. Support the front axle housing with a jack stand.

4. Remove front axle housing support.

Remove the front axle mount bolt.

Remove the axle support bolts.

Remove the axle support.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

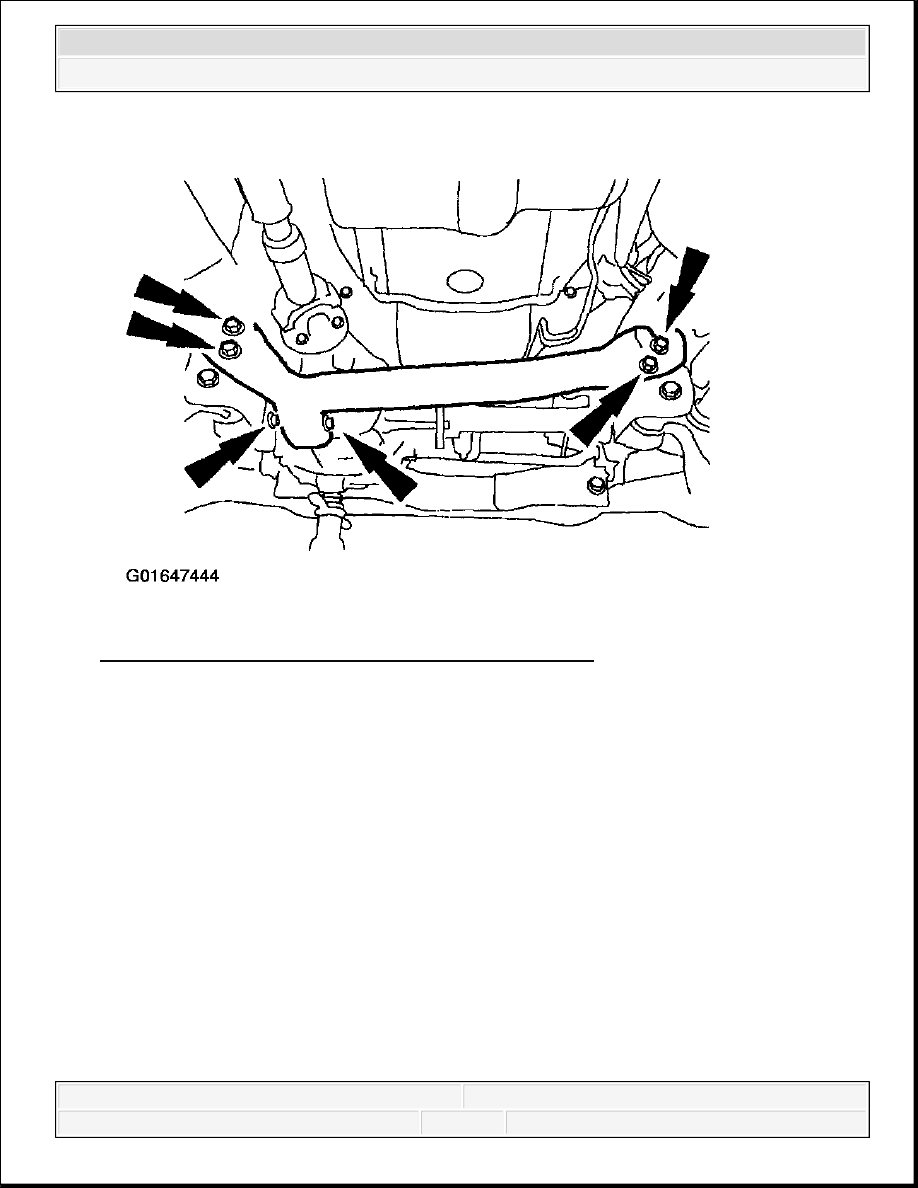

Fig. 547: Removing Front Axle Housing Support - 4X4
Courtesy of FORD MOTOR CO.

CAUTION: Use care when lowering the front axle housing, or the

vacuum hoses to the axle solenoid may become
disconnected or damaged.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

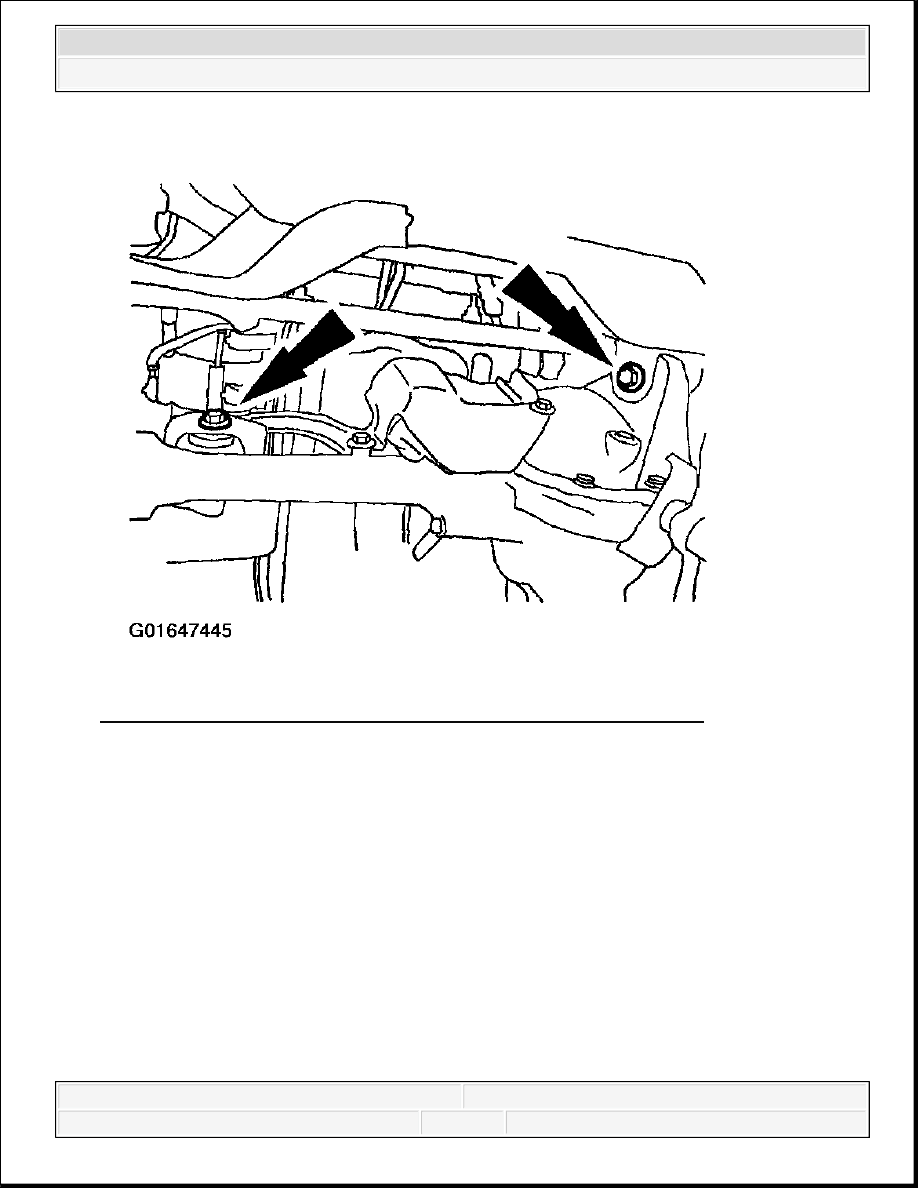

Fig. 548: Removing Right & Front Axle Housing Mount Bolt - 4X4
Courtesy of FORD MOTOR CO.

5. Remove the right and front axle housing mount bolts and lower the axle to allow clearance

for the oil pan to be removed.

6. Remove the oil pan.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup
