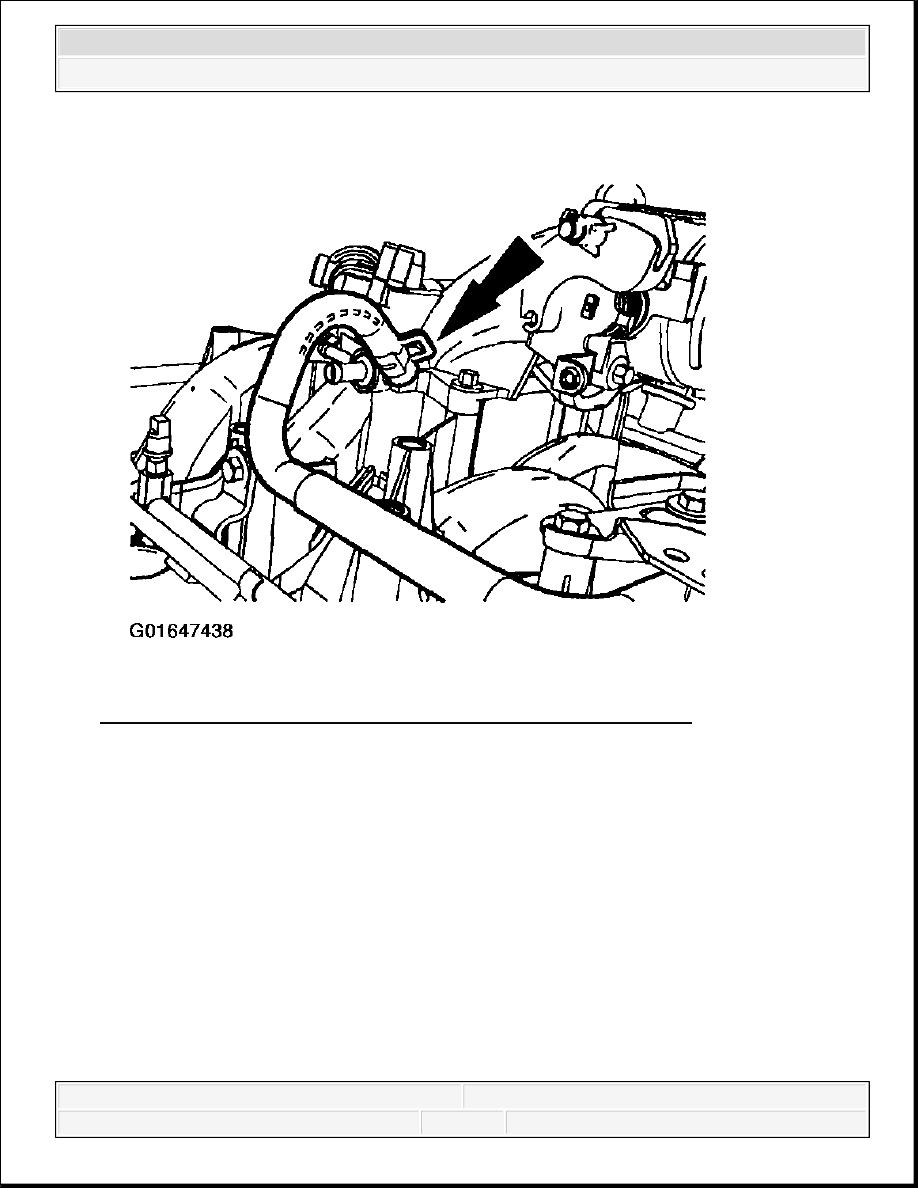

Fig. 541: Connecting Heated Throttle Body Inlet Hose - 4X2, 5.4L
Courtesy of FORD MOTOR CO.

35. Install the heated PCV hose harness.

Install the PCV valve.

Connect the PCV hose to the intake manifold.

Connect the heated throttle body outlet hose.

Connect the PCV hose to the throttle body adapter.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



Fig. 542: Installing Heated PCV Hose Harness - 4X2, 5.4L
Courtesy of FORD MOTOR CO.

36. Install the accelerator cable bracket and the bolts.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



Fig. 543: Installing Accelerator Cable Bracket - 4X2, 5.4L
Courtesy of FORD MOTOR CO.

37. Connect the throttle body cam.

1. Connect the accelerator cable.

2. Connect the speed control actuator cable.

3. Install the throttle return spring.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



Fig. 544: Connecting Throttle Body Cam - 4X2, 5.4L
Courtesy of FORD MOTOR CO.

38. Install the generator. For additional information, refer to GENERATOR .

39. Install the radiator air deflector.

OIL PAN - 4X4

Material
