Fig. 485: Disconnecting Throttle Body Cam - 4X2, 5.4L
Courtesy of FORD MOTOR CO.

4. Remove the accelerator cable bracket bolts and position the bracket and cables aside.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

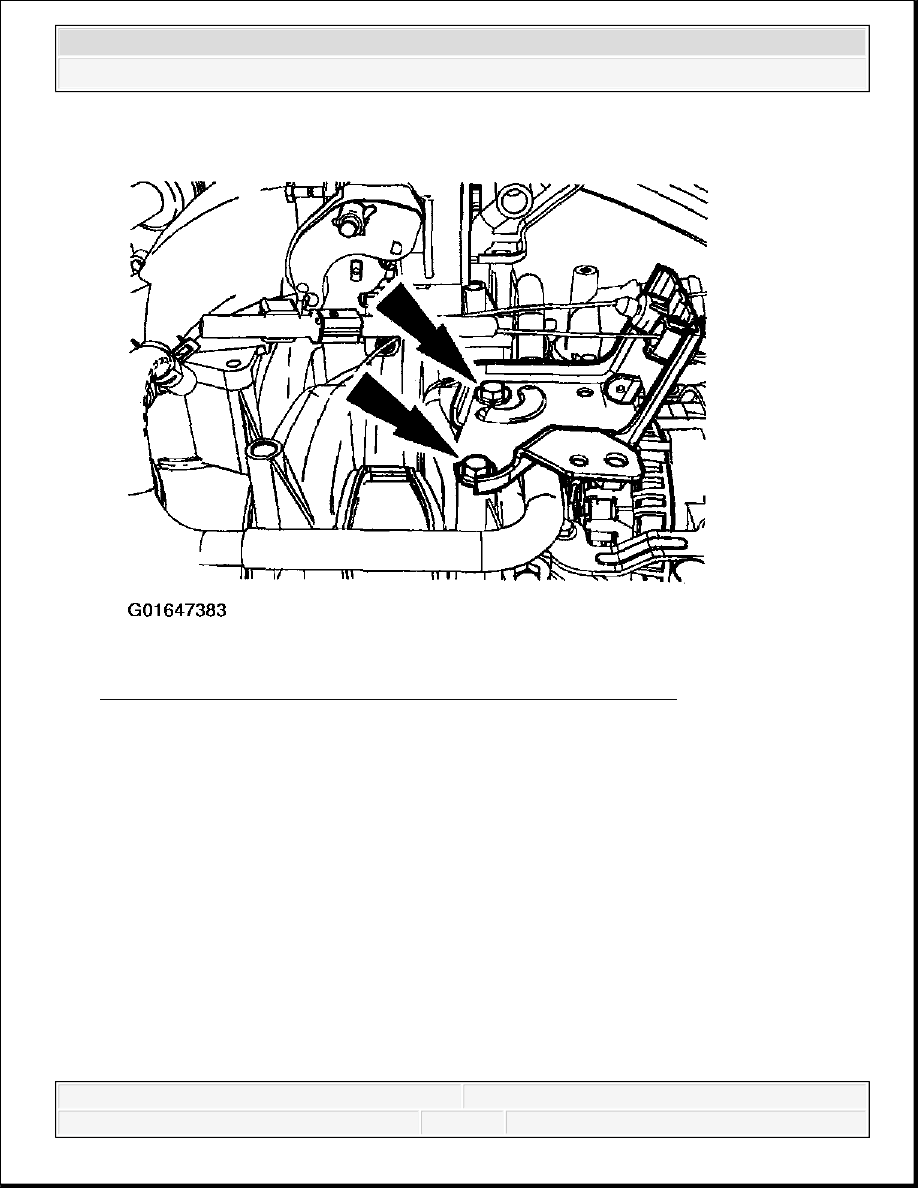

Fig. 486: Removing Accelerator Cable Bracket Bolts - 4X2, 5.4L
Courtesy of FORD MOTOR CO.

5. Position the heated Positive Crankcase Ventilation (PCV) hose harness aside.

Disconnect the PCV hose from the throttle body adapter.

Disconnect the heated throttle body outlet hose from the throttle body adapter.

Disconnect the PCV hose from the intake manifold.

Remove the PCV valve and position the harness aside.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

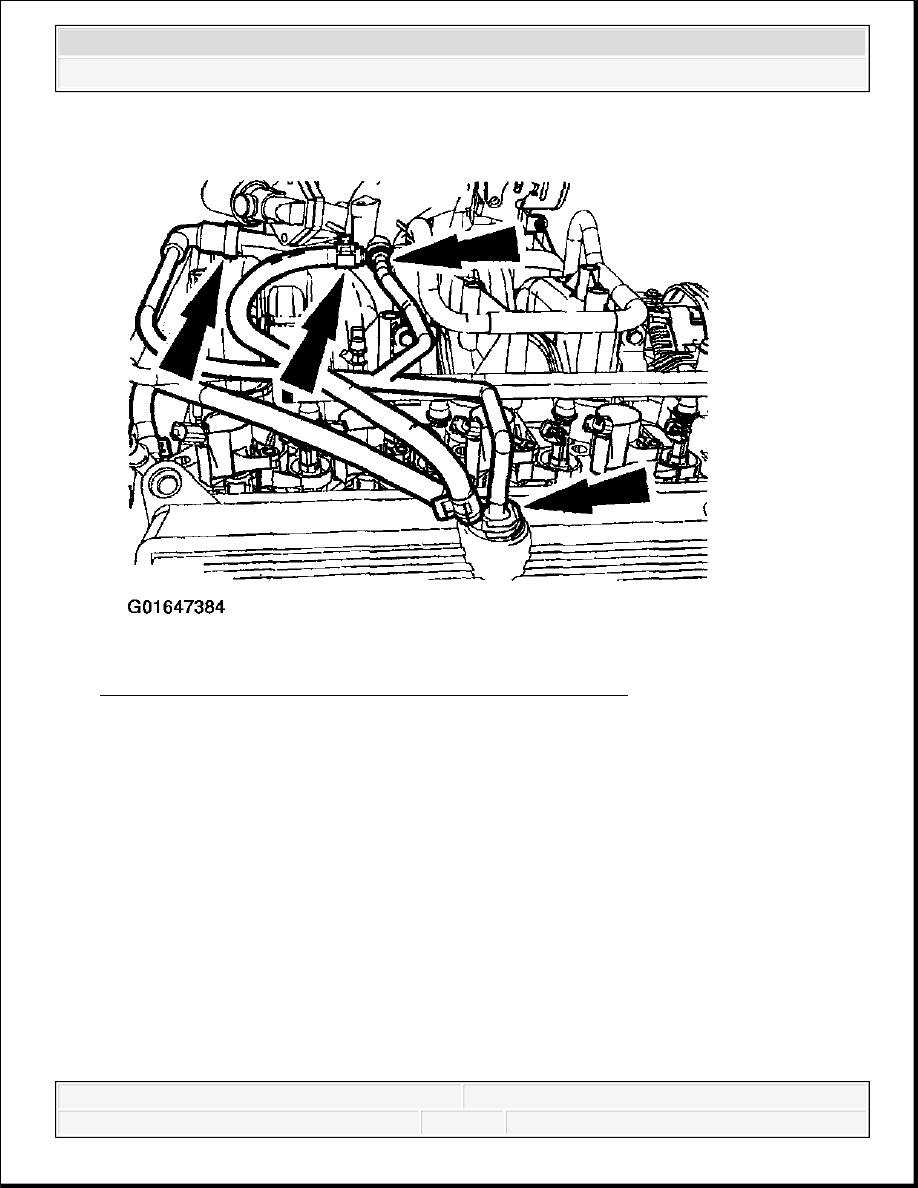

Fig. 487: Removing Heated PCV Hose Harness - 4X2, 5.4L
Courtesy of FORD MOTOR CO.

6. Disconnect the heated throttle body inlet hose from the throttle body adapter.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



Fig. 488: Disconnecting Heated Throttle Body Inlet Hose - 4X2, 5.4L
Courtesy of FORD MOTOR CO.

7. Disconnect the evaporative emission canister purge valve hose.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup
