Ford F150 Pickup. Instruction - part 892





Fig. 477: Connecting TP Sensor Electrical Connector & EGR Vacuum Regulator
Solenoid Connectors - 4X2, 4.6L
Courtesy of FORD MOTOR CO.

34. Connect the main vacuum harness.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



Fig. 478: Connecting Main Vacuum Harness - 4X2, 4.6L
Courtesy of FORD MOTOR CO.

35. Install the accelerator cable bracket and the bolts.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

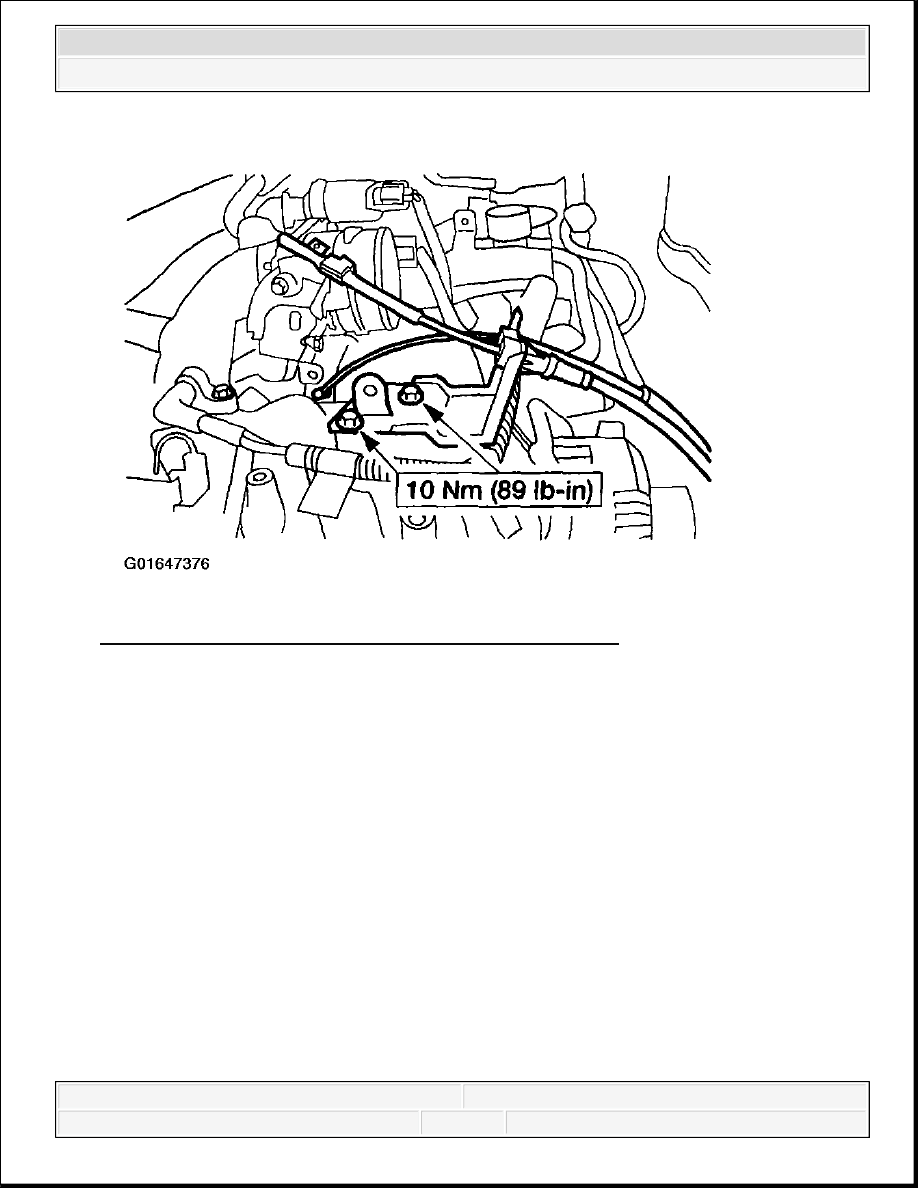

Fig. 479: Installing Accelerator Cable Bracket - 4X2, 4.6L
Courtesy of FORD MOTOR CO.

36. Connect the throttle body cam.

1. Connect the accelerator cable.

2. Connect the speed control actuator cable.

3. Install the throttle return spring.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

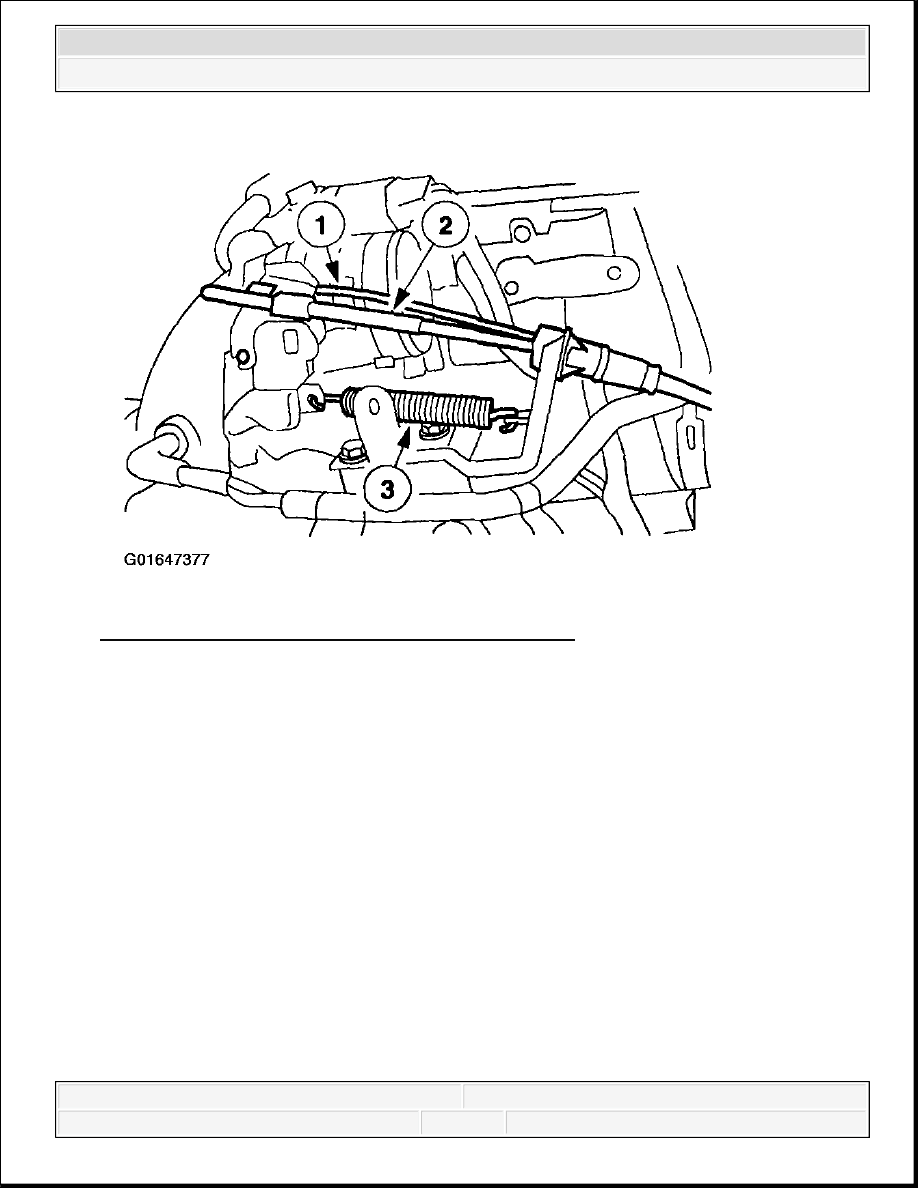

Fig. 480: Connecting Throttle Body Cam - 4X2, 4.6L
Courtesy of FORD MOTOR CO.

37. Connect the upper radiator hose and position the clamp.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup
