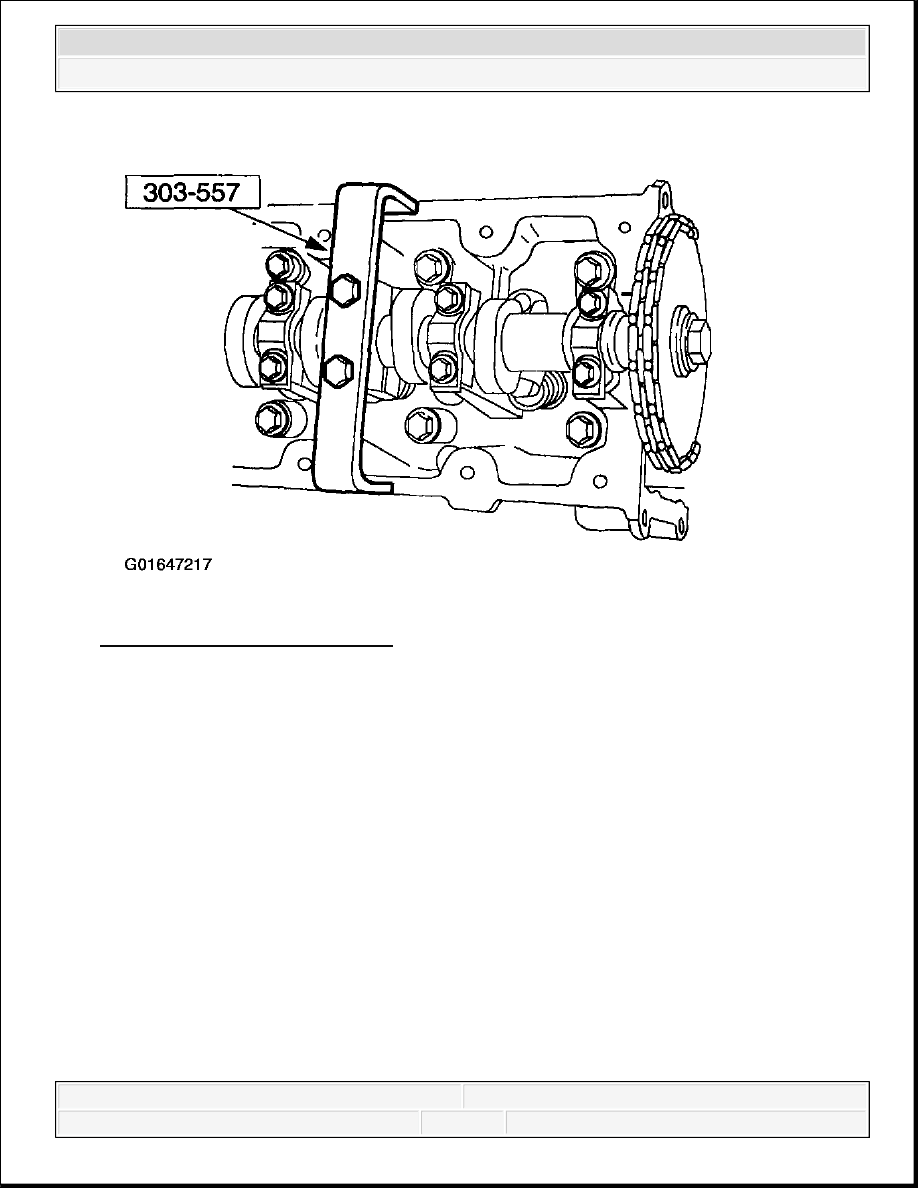

Fig. 320: Removing Special Tool
Courtesy of FORD MOTOR CO.

22. Position the crankshaft sensor ring on the crankshaft.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

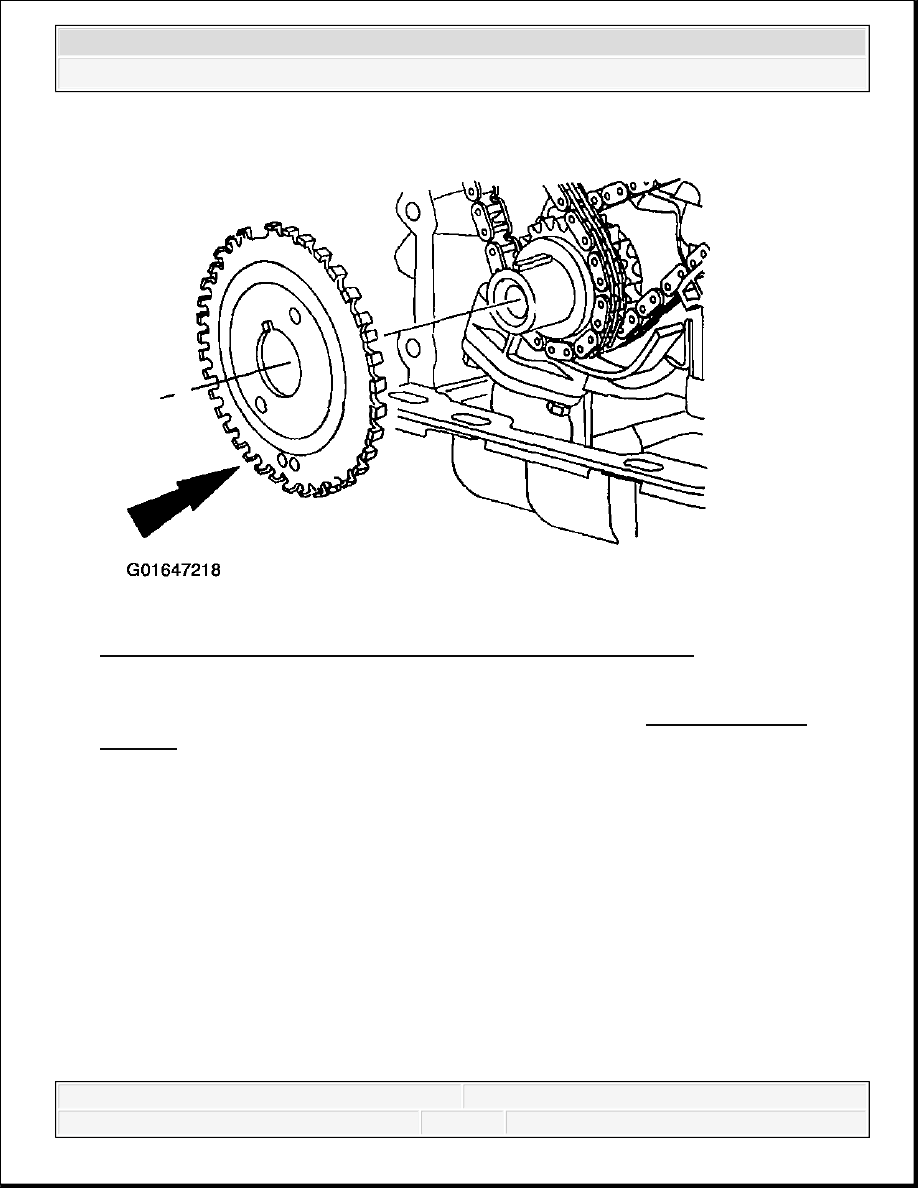

Fig. 321: Installing Crankshaft Sensor Ring On Crankshaft - 5.4L
Courtesy of FORD MOTOR CO.

23. Install the engine front cover. For additional information, refer to ENGINE FRONT

COVER .

TIMING DRIVE COMPONENTS - ROMEO ENGINE (4.6L)

Special Tool(s)



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



Fig. 322: Identifying Special Tools
Courtesy of FORD MOTOR CO.

Material



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

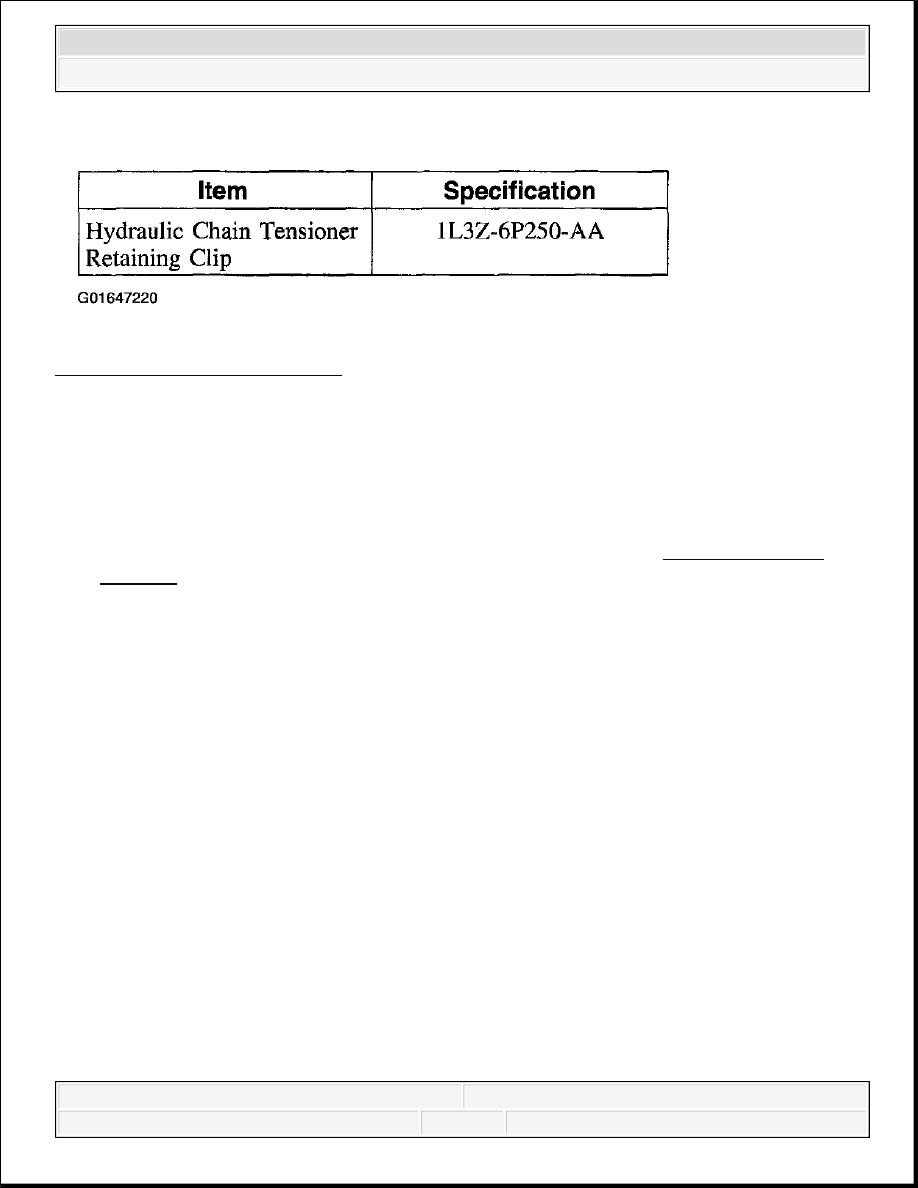

Fig. 323: Material Specification
Courtesy of FORD MOTOR CO.

Removal

1. Remove the engine front cover. For additional information, refer to ENGINE FRONT

COVER .

2. Remove the crankshaft sensor ring from the crankshaft.

CAUTION: Since the engine is not free-wheeling, timing procedures must

be followed exactly or piston and valve damage can occur.
