Fig. 316: Installing RH Timing Chain Tensioner - 5.4L
Courtesy of FORD MOTOR CO.

18. Remove the retaining clip from the RH timing chain tensioner.

2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

Fig. 317: Removing Retaining Clip From Timing Chain Tensioner - 5.4L
Courtesy of FORD MOTOR CO.

19. Remove the special tool.

2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

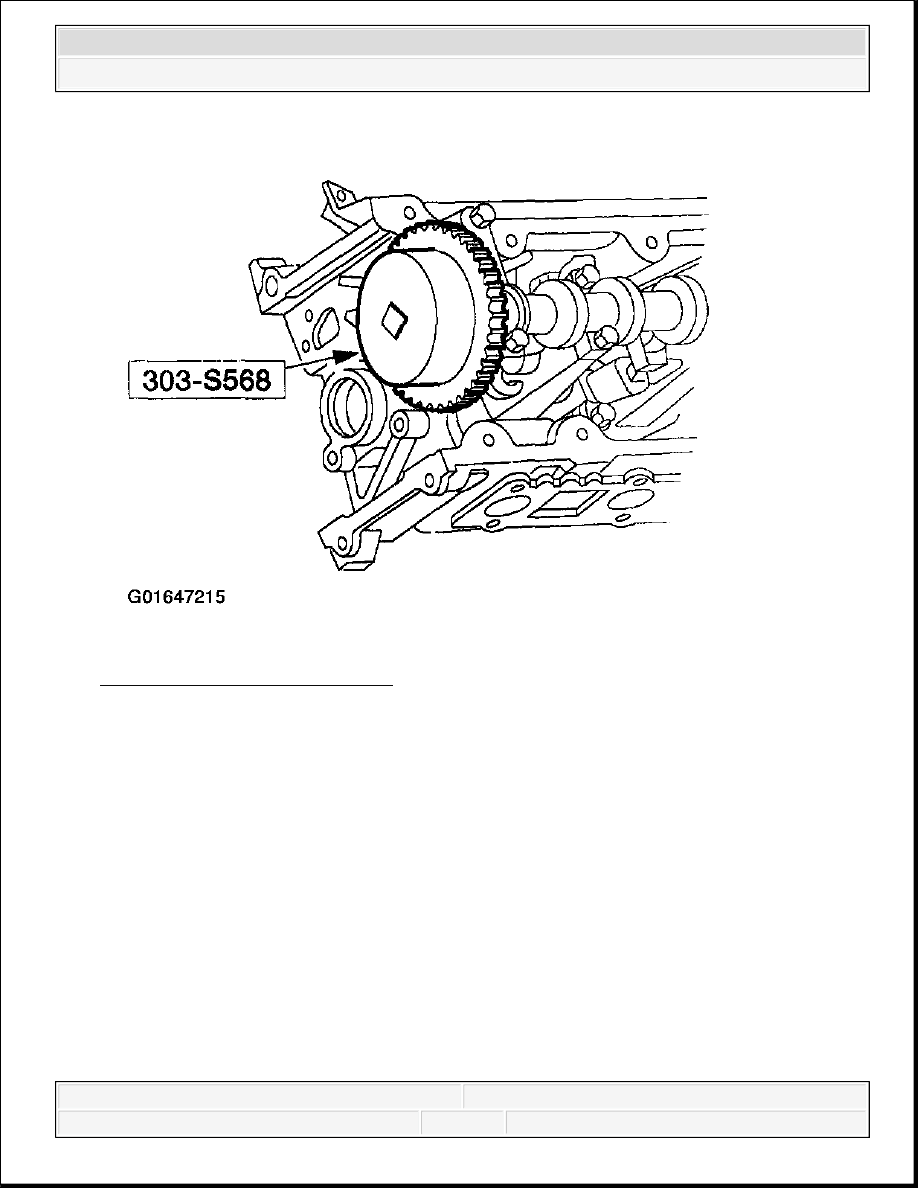

Fig. 318: Removing Special Tool
Courtesy of FORD MOTOR CO.

20. As a post-check, verify correct alignment of all timing marks.

2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

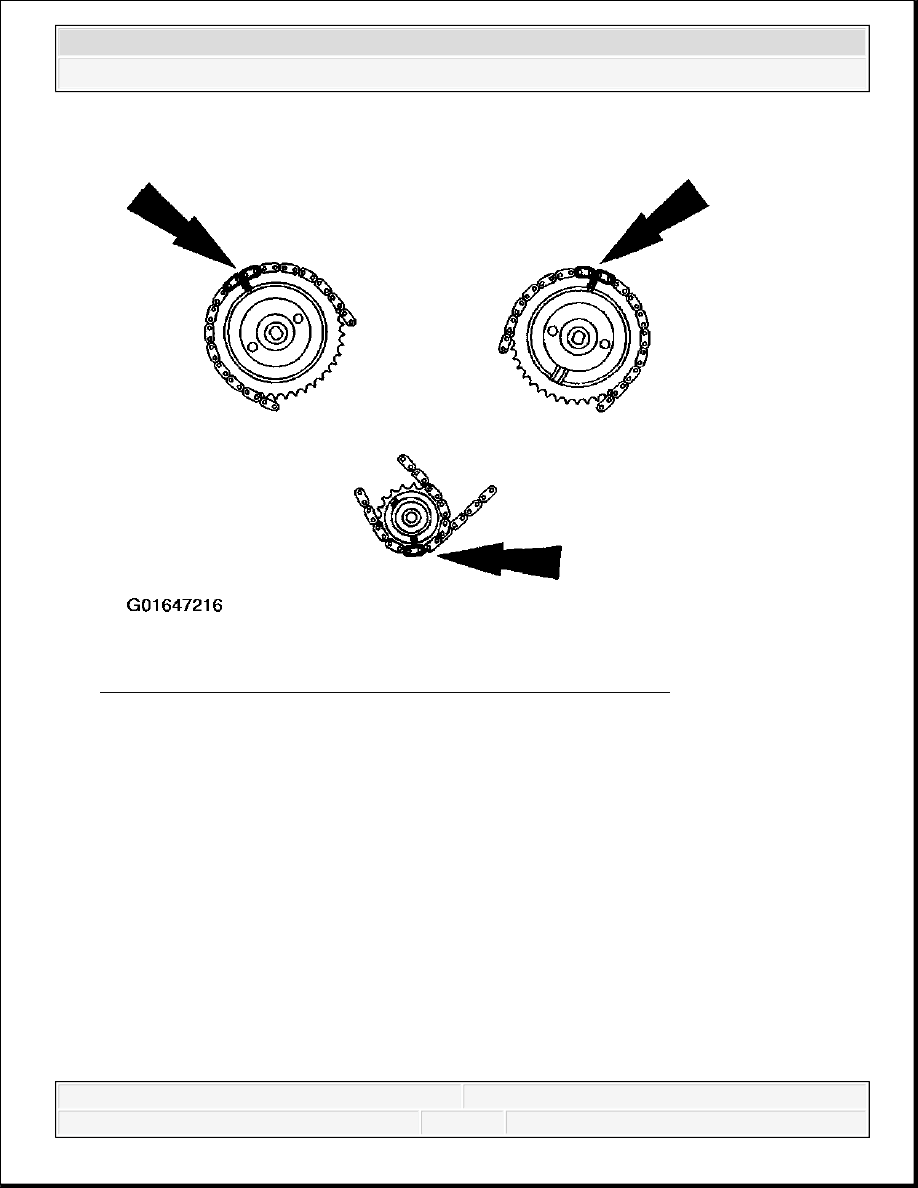

Fig. 319: Verifying Correct Alignment Of Timing Marks - 5.4L
Courtesy of FORD MOTOR CO.

21. Remove the special tool.

2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup
