Fig. 214: Disconnecting Starter Relay Electrical Connections
Courtesy of FORD MOTOR CO.

9. Remove the bolts and the connector bracket.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

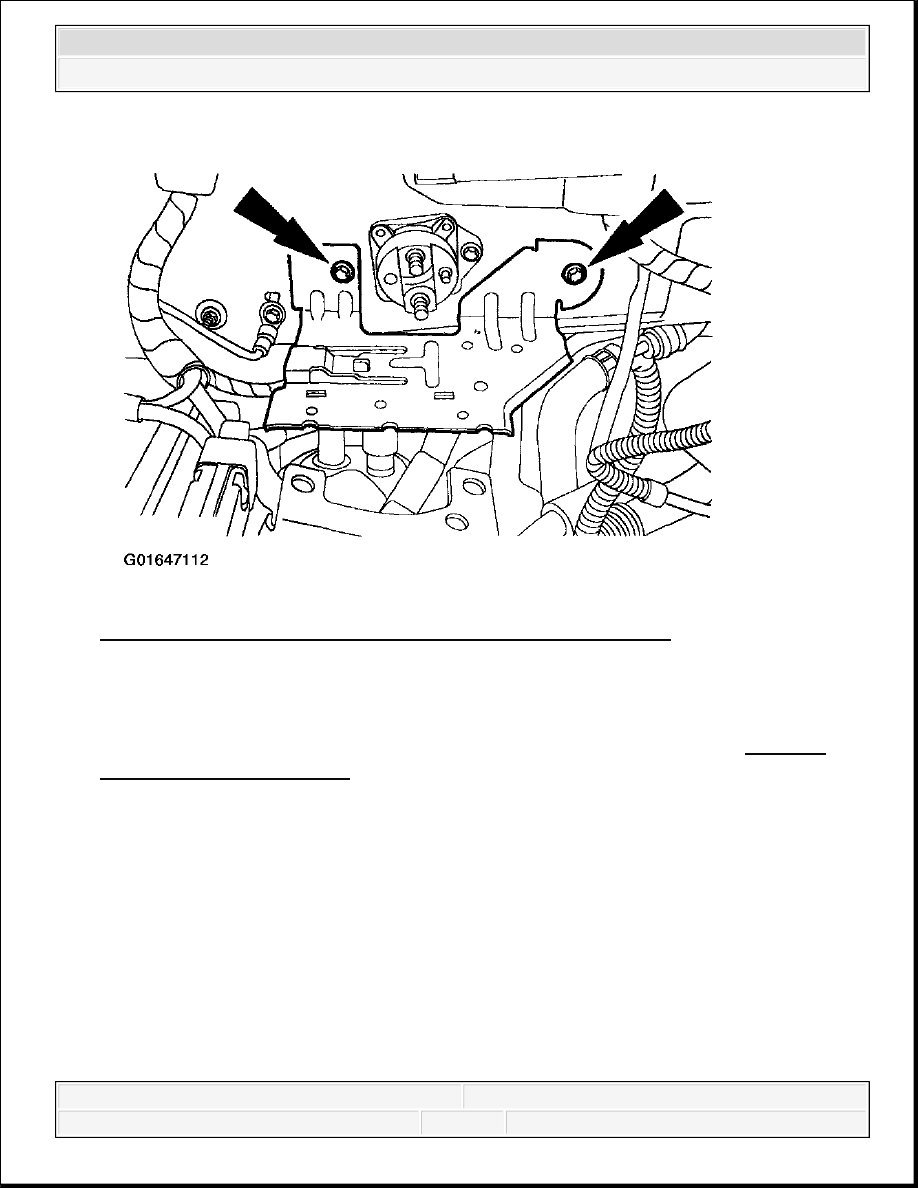

Fig. 215: Removing Starter Relay Electrical Connector Bracket
Courtesy of FORD MOTOR CO.

Bi-Fuel Vehicles

10. Partially drain the engine cooling system. For additional information, refer to ENGINE

COOLING - F150 PICKUP .

11. Disconnect the cooling system tubes.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

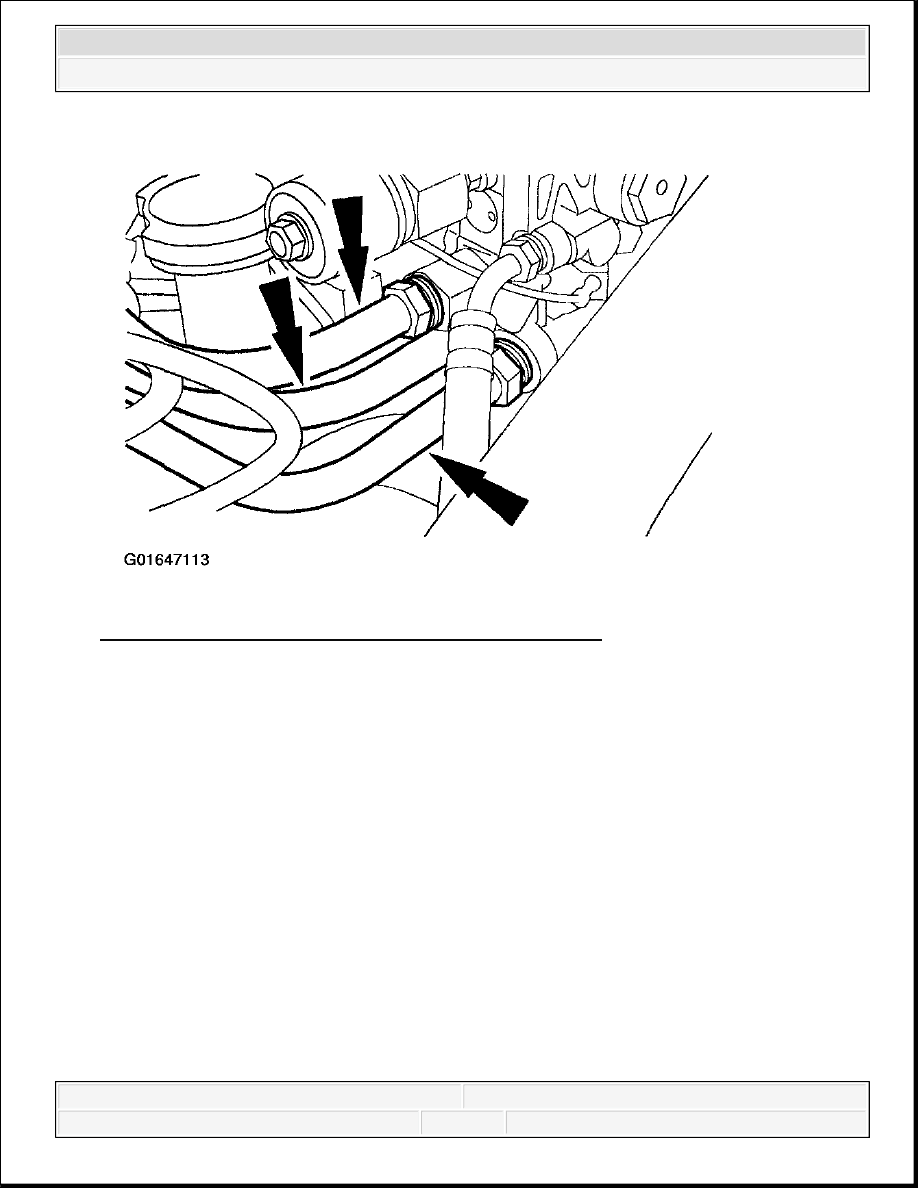

Fig. 216: Disconnecting Cooling System Tubes - Bi-Fuel
Courtesy of FORD MOTOR CO.

All Vehicles

12. Disconnect the RH fuel injector electrical connections.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

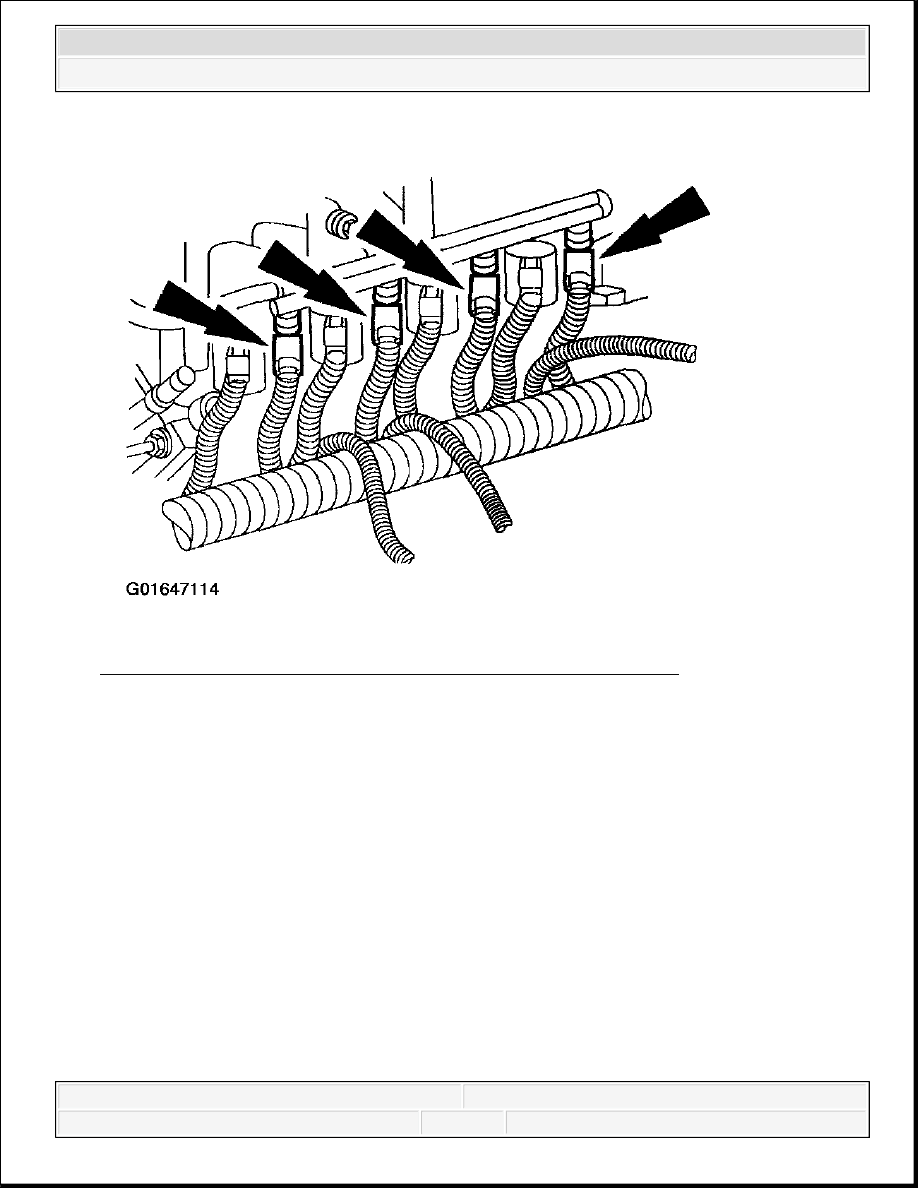

Fig. 217: Disconnecting RH Fuel Injector Electrical Connections
Courtesy of FORD MOTOR CO.

13. Disconnect the RH ignition coil electrical connections.
