Ford F150 Pickup. Instruction - part 815





Fig. 175: Connecting Heater Hose - Supercharged
Courtesy of FORD MOTOR CO.

14. Connect the fuel pressure regulator vacuum hose.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

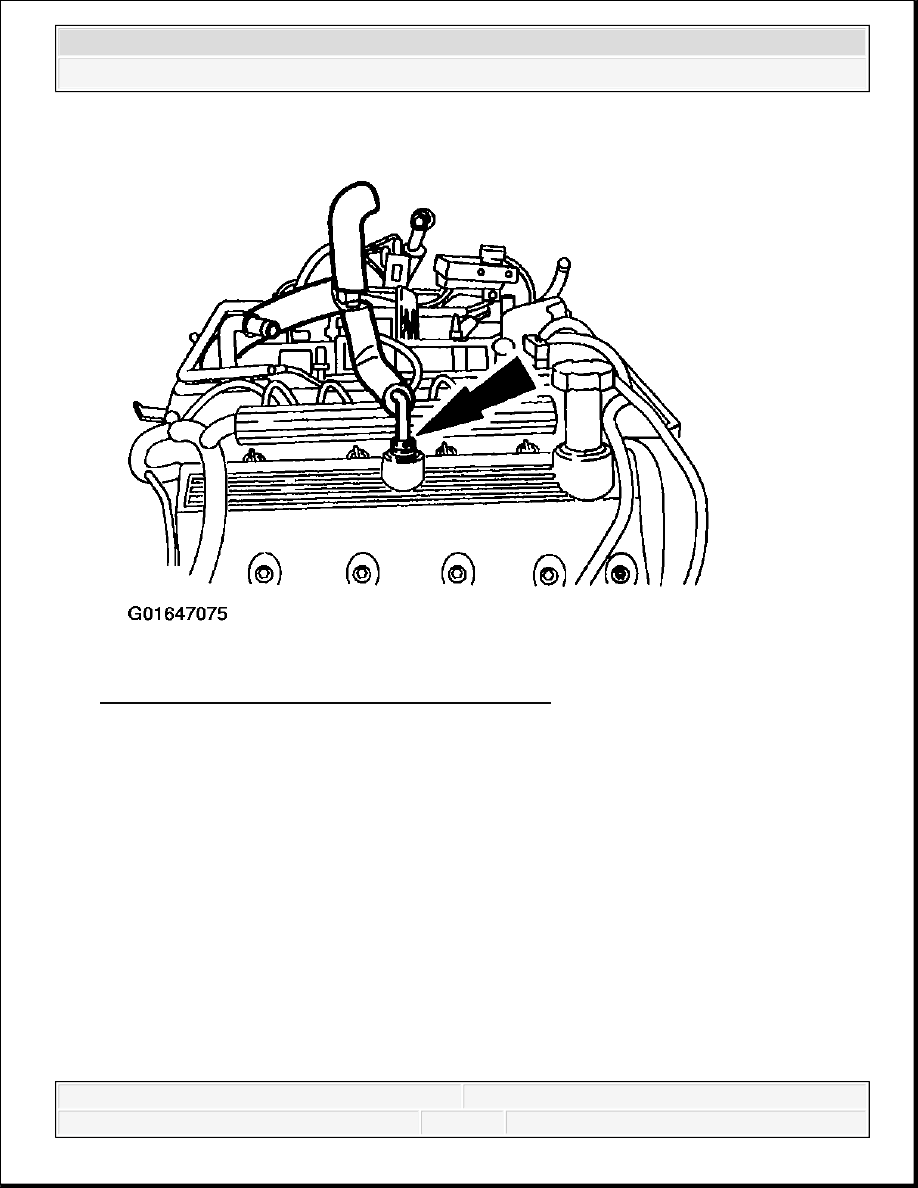

Fig. 176: Connecting Fuel Pressure Regulator Vacuum Hose - Supercharged
Courtesy of FORD MOTOR CO.

15. Install and connect the radio ignition interference capacitors.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



Fig. 177: Connecting Radio Ignition Interference Capacitors - Supercharged
Courtesy of FORD MOTOR CO.

16. Connect the Positive Crankcase Ventilation (PCV) system.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



Fig. 178: Connecting PCV System - Supercharged
Courtesy of FORD MOTOR CO.

17. Connect the upper radiator hose.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup
