Fig. 166: Identifying Intake Manifold Bolt Tightening Sequence - Supercharged
Courtesy of FORD MOTOR CO.

4. Install the generator bracket.

Fig. 167: Installing Generator Bracket - Supercharged
Courtesy of FORD MOTOR CO.

5. Install the accessory drive belt. For additional information, refer to ACCESSORY DRIVE

- F150 PICKUP .

6. Install the eight ignition coils.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

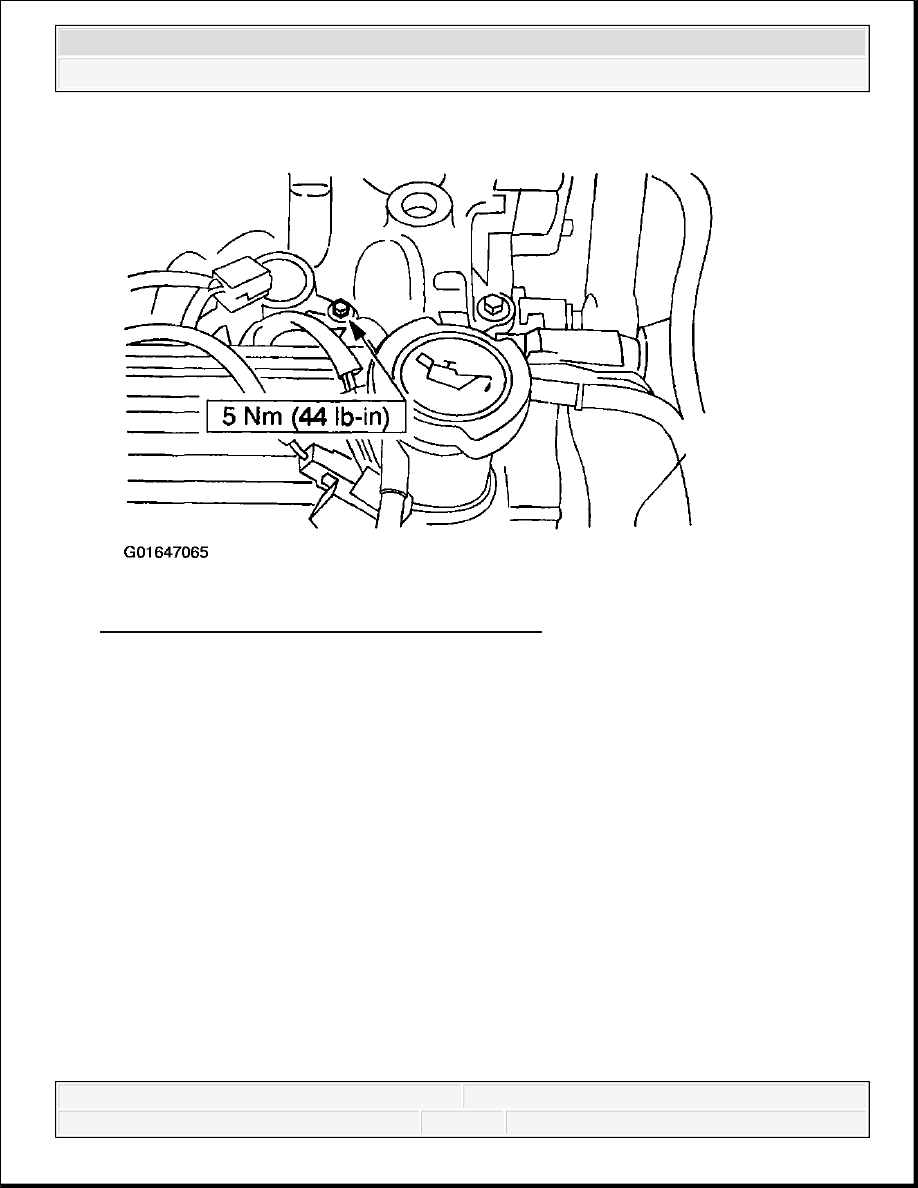

Fig. 168: Installing Ignition Coils - Supercharged
Courtesy of FORD MOTOR CO.

7. Connect the eight ignition coil electrical connectors.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



Fig. 169: Connecting Ignition Coil Electrical Connectors - Supercharged
Courtesy of FORD MOTOR CO.

8. Position the fuel injection supply manifold and install the bolts.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

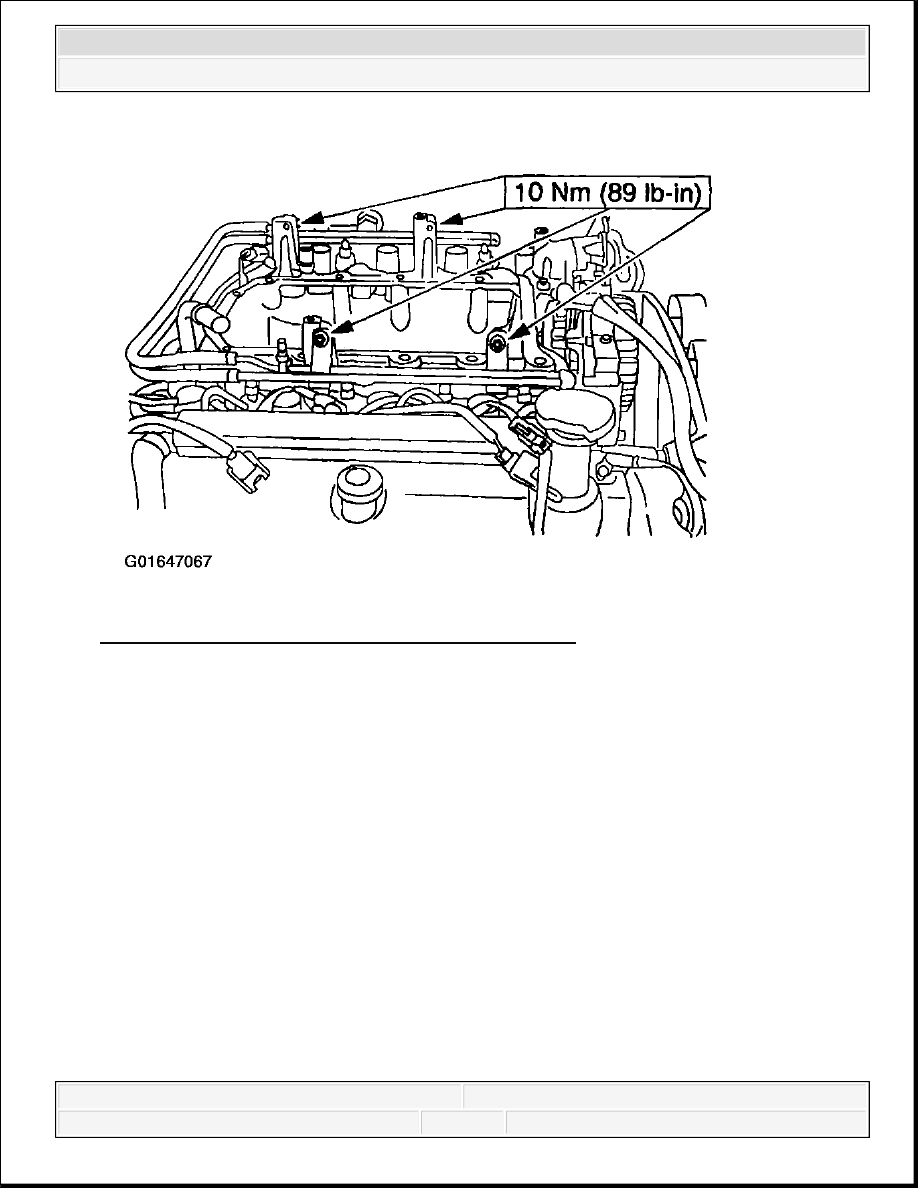

Fig. 170: Positioning Fuel Injection Supply Manifold
Courtesy of FORD MOTOR CO.

9. Connect the vacuum hose near the brake vacuum booster.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup
