Ford F150 Pickup. Instruction - part 812

Fig. 163: Cleaning Sealing Surfaces - Intake Manifold Supercharged
Courtesy of FORD MOTOR CO.

22. Clean the sealing surfaces.

Installation

1. Position the gaskets.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



Fig. 164: Positioning Intake Manifold Gaskets - Supercharged
Courtesy of FORD MOTOR CO.

CAUTION: If the PCV system hose becomes disconnected, the intake

manifold will have to be removed to reattach the hose.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



Fig. 165: Locating PCV System Hose - Supercharged
Courtesy of FORD MOTOR CO.

2. Make sure that the PCV system hose is securely connected.

3. Install the intake manifold.

Position the manifold.

Position the thermostat outlet.

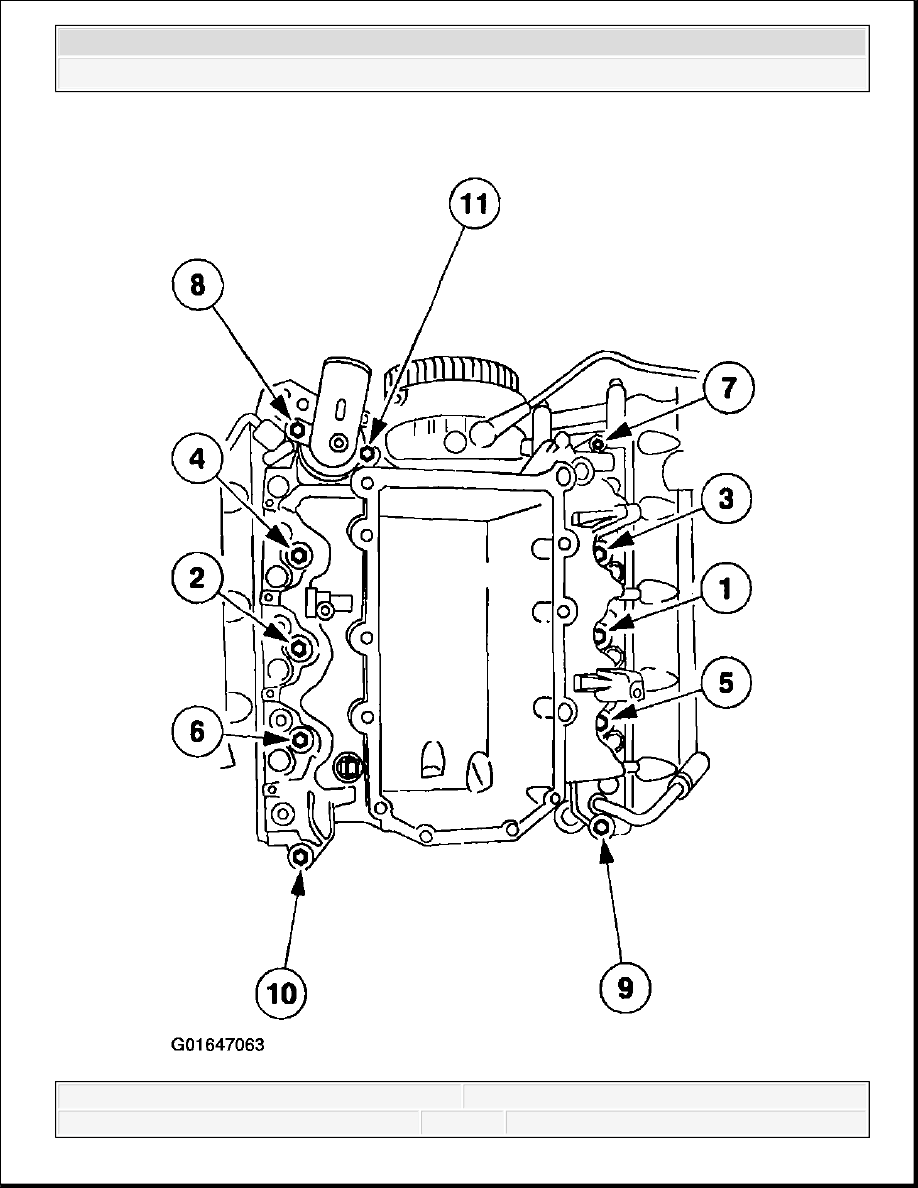

Install the bolts. Tighten the bolts in two stages in the sequence shown.

Stage 1: Tighten to 2 Nm (18 lb-in).

Stage 2: Tighten to 25 Nm (18 lb-ft).
