Fig. 363: Installing Idler Pulley
Courtesy of FORD MOTOR CO.

67. Install the generator.

1. Position the generator.

2. Install the bolt.

3. Install the two nuts.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup



Fig. 364: Installing Generator
Courtesy of FORD MOTOR CO.

68. Install the special tool.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup

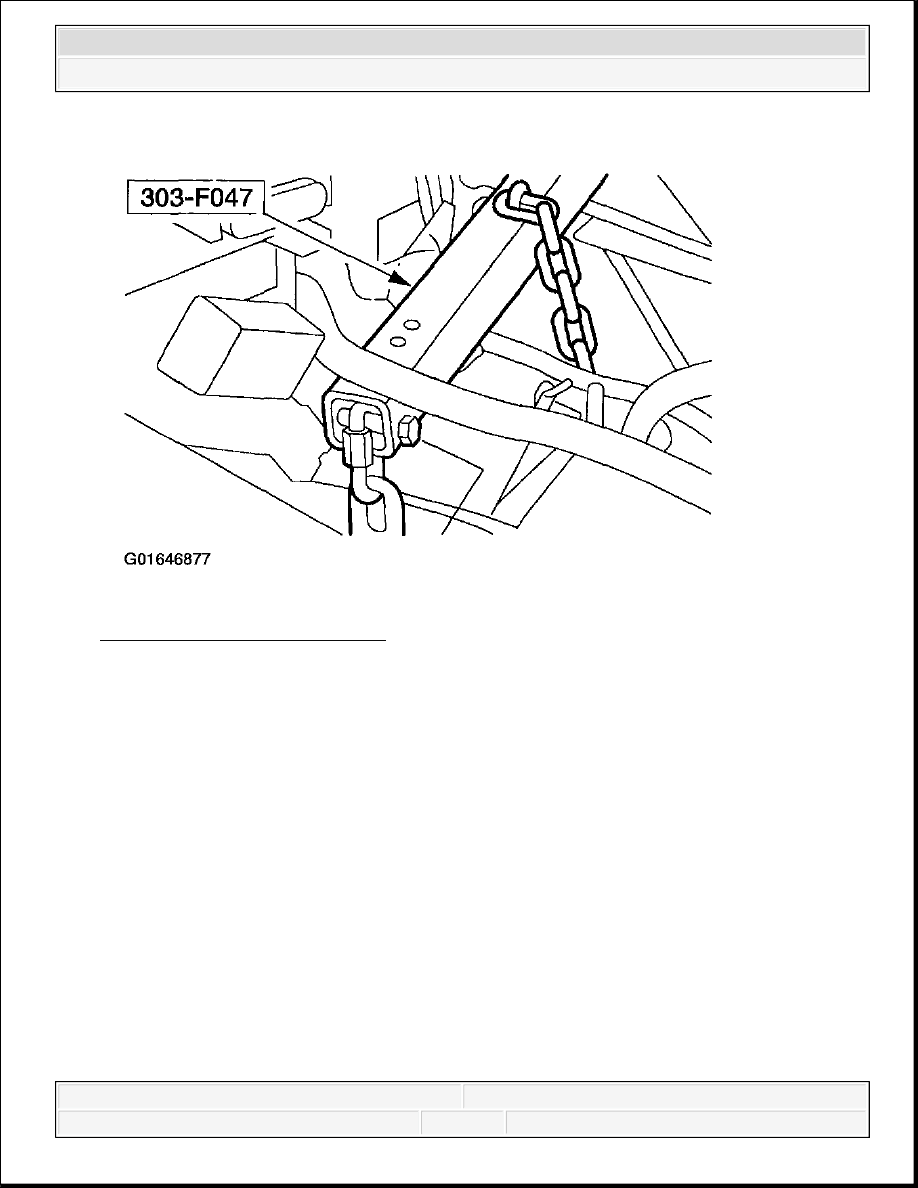

Fig. 365: Installing Special Tool
Courtesy of FORD MOTOR CO.

69. Remove the engine from the stand.

NOTE:

Lubricate the crankshaft rear seal lips with clean engine oil
prior to installation.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup



Fig. 366: Assembling Special Tools & Crankshaft Rear Seal
Courtesy of FORD MOTOR CO.

70. Assemble the special tools and the crankshaft rear seal.

71. Install the special tools on the rear of the crankshaft.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup
