Fig. 355: Installing LH Valve Cover
Courtesy of FORD MOTOR CO.

59. Install the water bypass hose and the heated Positive Crankcase Ventilation (PCV) system

heater water hose.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup

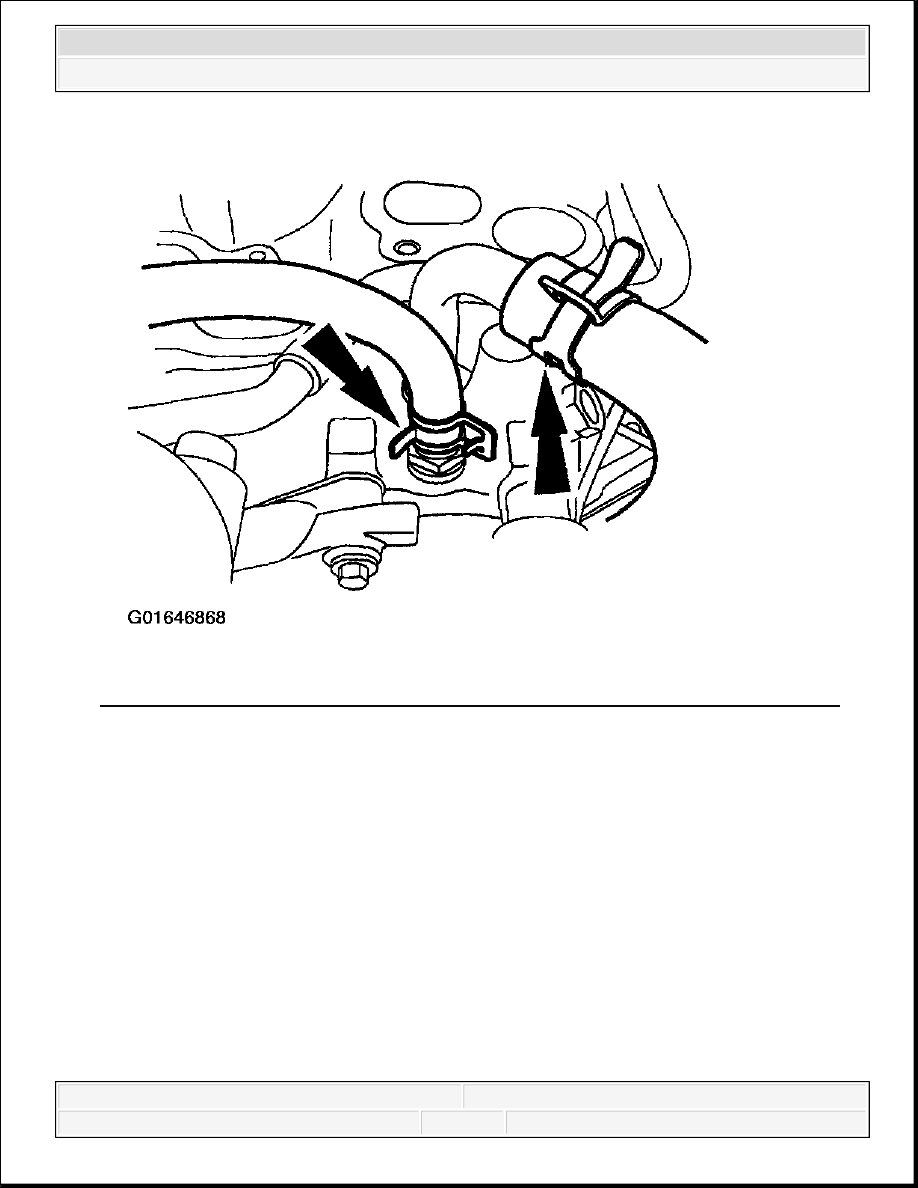

Fig. 356: Installing Water Bypass Hose & Heated PCV System Heater Water Hose
Courtesy of FORD MOTOR CO.

60. Position the engine wire harness.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup

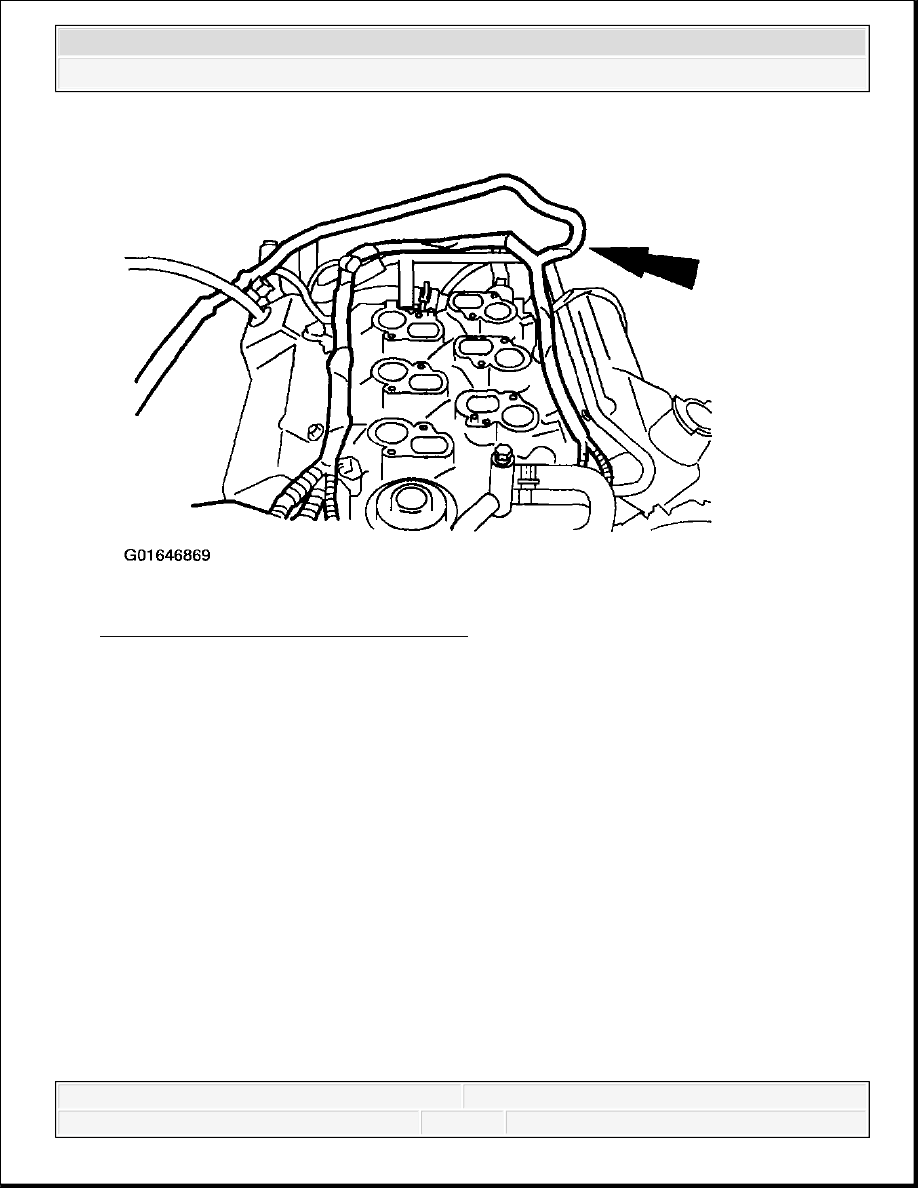

Fig. 357: Installing Engine Wire Harness
Courtesy of FORD MOTOR CO.

61. Install the RH exhaust manifold.

Install a new exhaust manifold gasket (9448).

Install the exhaust manifold.

Tighten the bolts in the sequence shown.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup



Fig. 358: Identifying RH Exhaust Manifold Bolt Tightening Sequence
Courtesy of FORD MOTOR CO.

62. Install the LH exhaust manifold.

Install a new exhaust manifold gasket.

Install the LH exhaust manifold.

Tighten the bolts in the sequence shown.
