Ford F150 Pickup. Instruction - part 1103

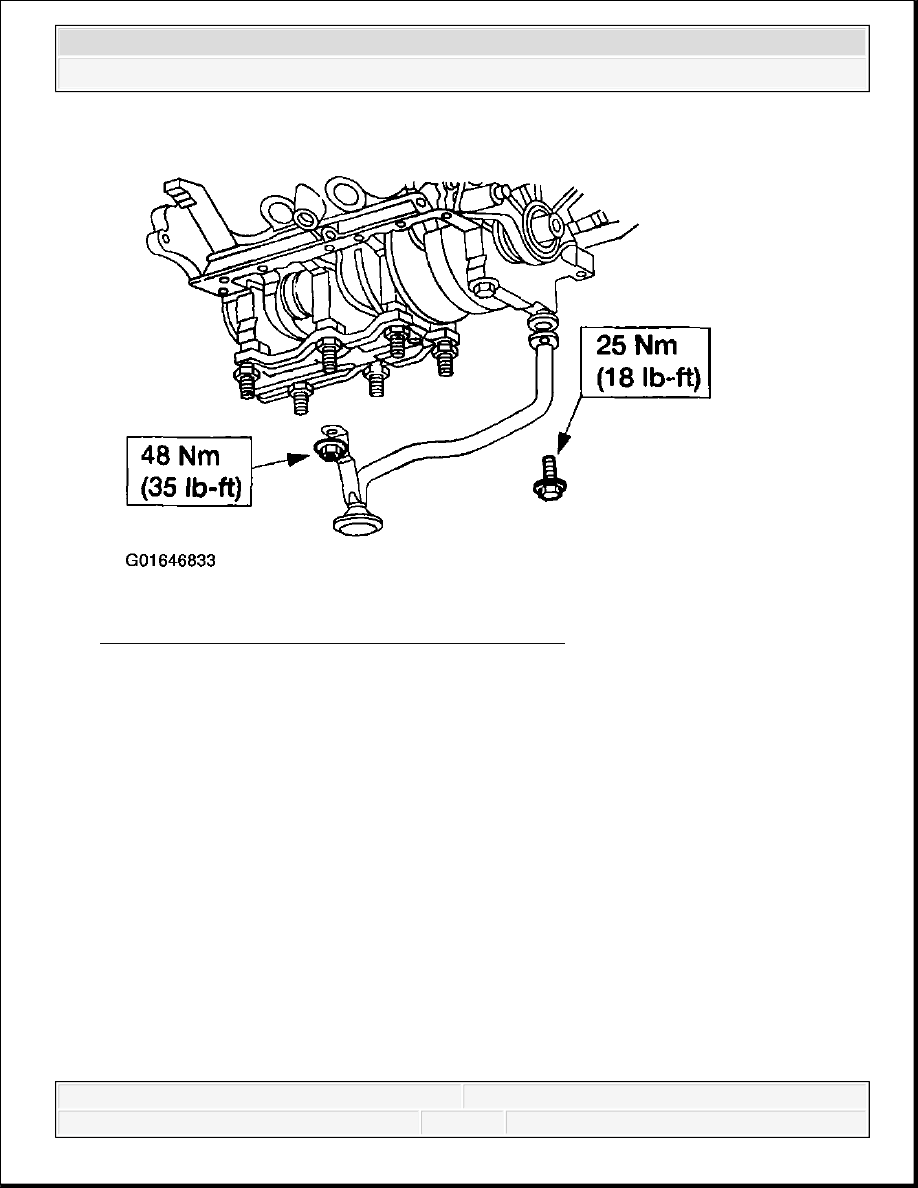

Fig. 321: Installing Oil Pump Screen Cover & Tube
Courtesy of FORD MOTOR CO.

24. Install the timing chain tensioner.

1. Position the timing chain tensioner.

2. Install the bolts.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup

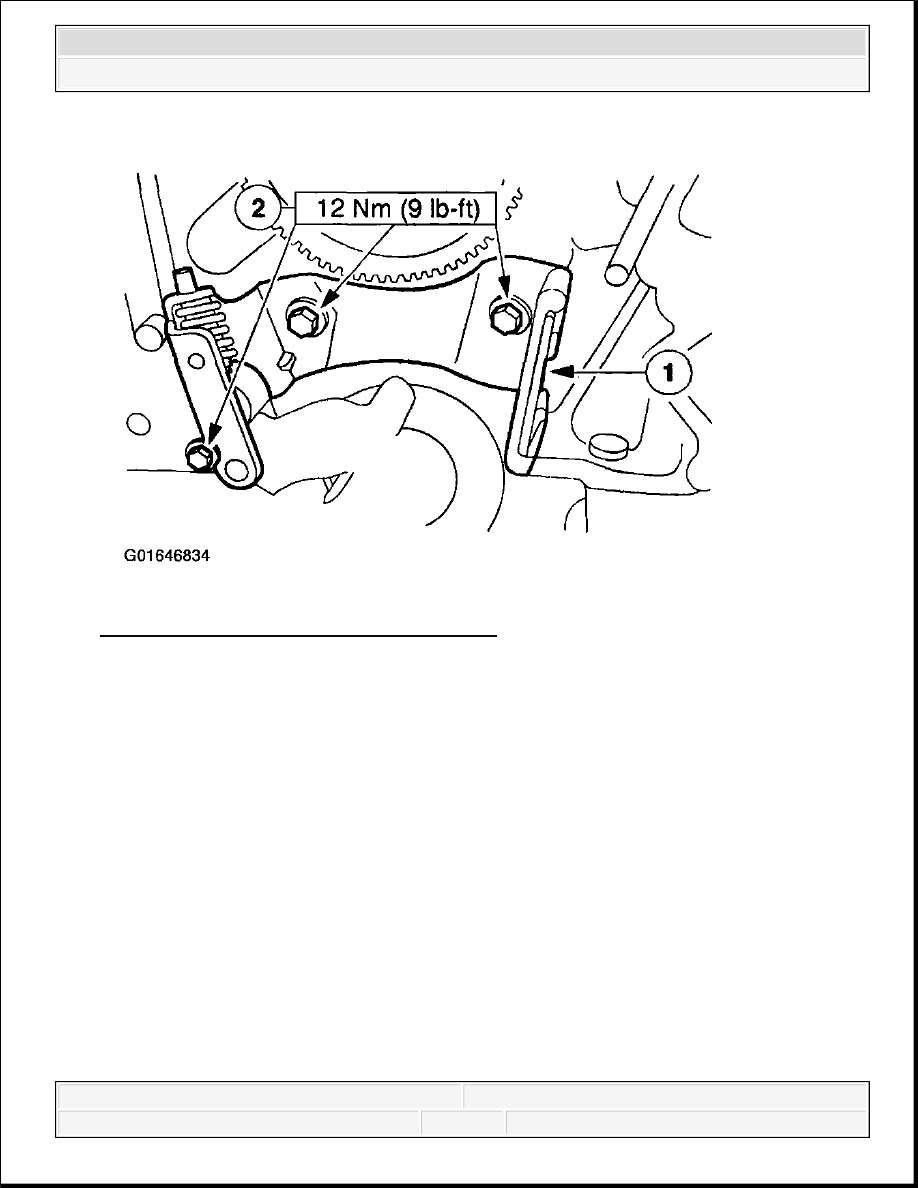

Fig. 322: Installing Timing Chain Tensioner
Courtesy of FORD MOTOR CO.

25. Retract the tensioner pad retracting mechanism.

1. Compress the tensioner pad retracting mechanism.

2. Insert a retaining pin.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup

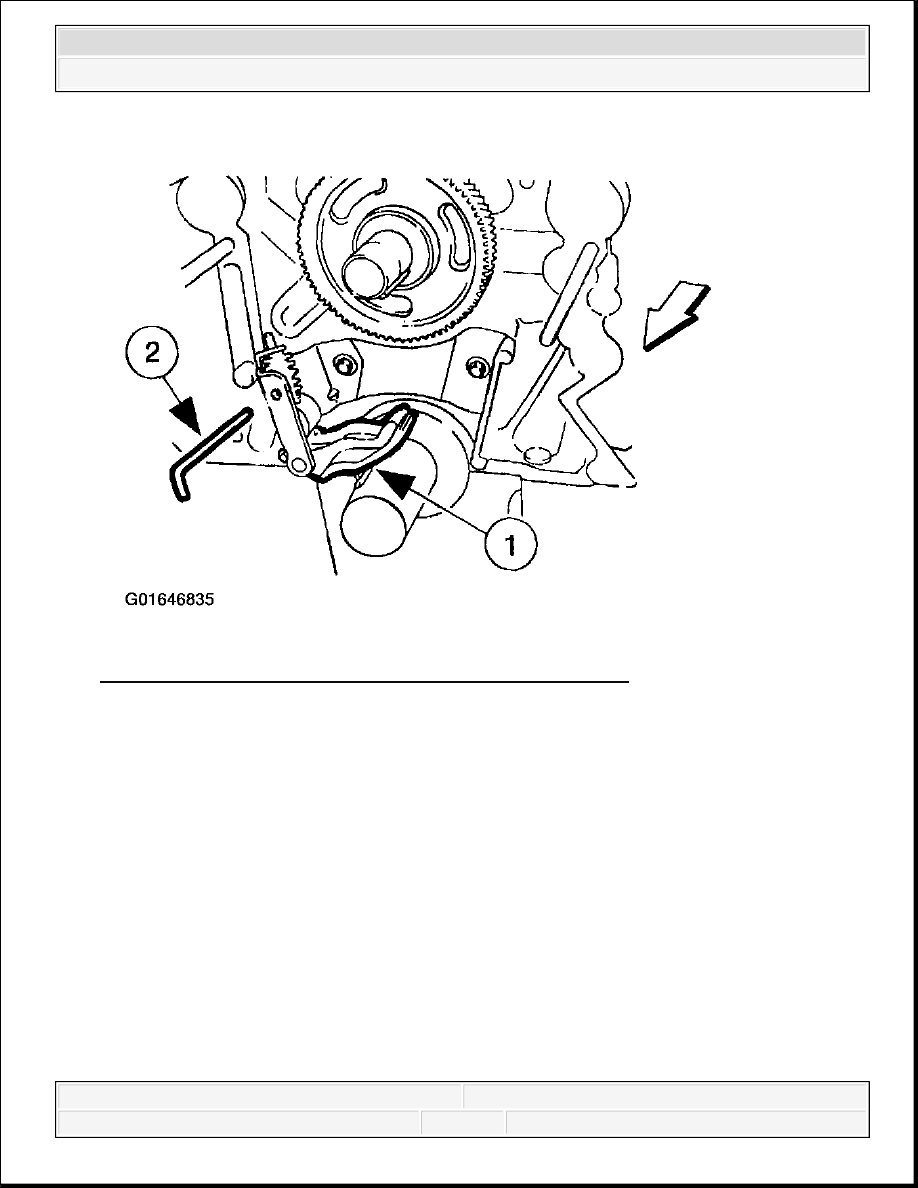

Fig. 323: Retracting Tensioner Pad Retracting Mechanism
Courtesy of FORD MOTOR CO.

26. Rotate the crankshaft so the number one piston is at Top Dead Center (TDC) and the key is

at the 12 o'clock position.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup

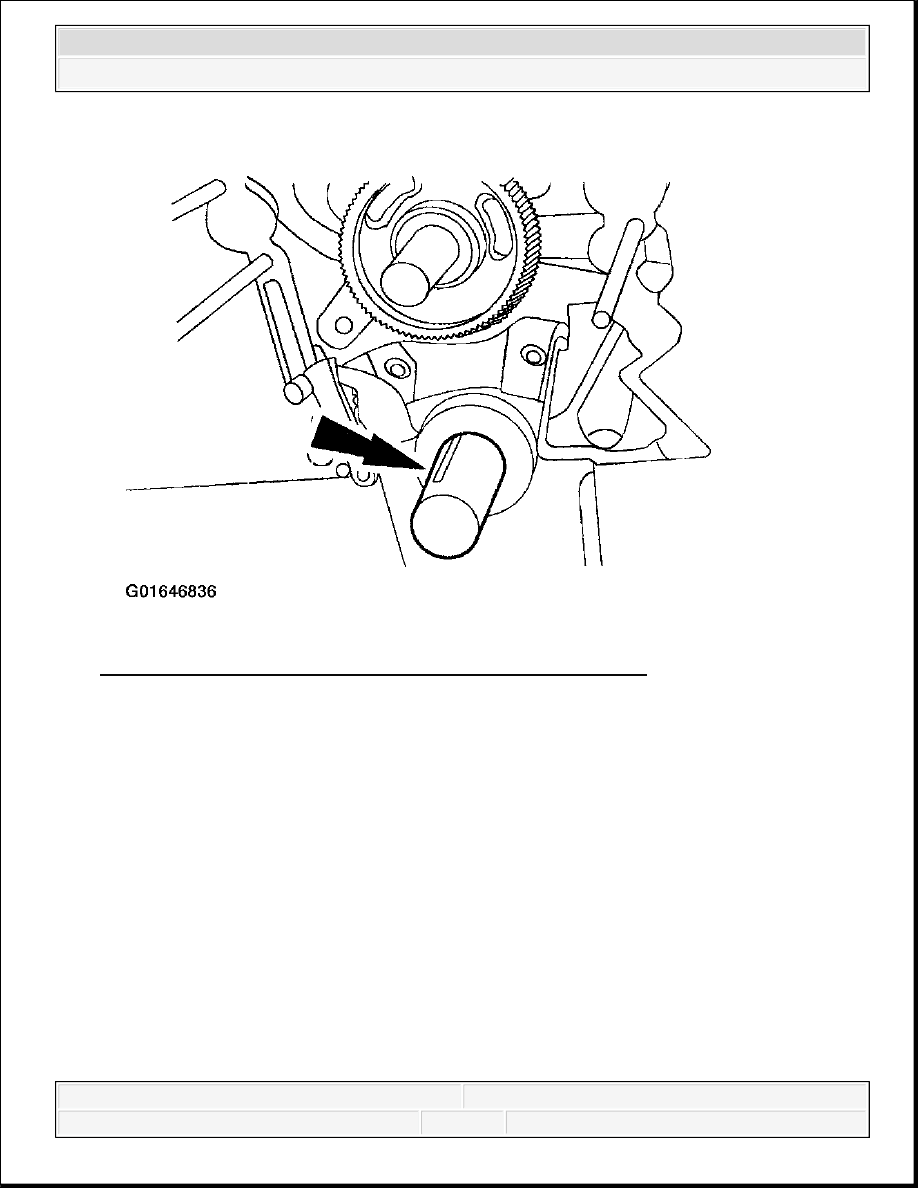

Fig. 324: Identifying Crankshaft Key At 12 O'Clock Position
Courtesy of FORD MOTOR CO.

27. Turn the camshaft sprocket so that the key is on the top of the balance shaft.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup
