Fig. 208: Removing Oil Pump Bolts
Courtesy of FORD MOTOR CO.

6. Remove the (1) oil pump drive gear, the (2) oil pump driven gear, the (3) oil pump O-ring

seal and the (4) oil pump. Discard the oil pump O-ring seal.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup



Fig. 209: Disassembling Oil Pump
Courtesy of FORD MOTOR CO.

7. Inspect components, if necessary. For additional information, refer to ENGINE SYSTEM -

GENERAL INFORMATION .

8. Inspect the face of the oil pump for flatness.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup



Fig. 210: Inspecting Face Of Oil Pump For Flatness
Courtesy of FORD MOTOR CO.

9. To install, reverse the removal procedure.

OIL PUMP SCREEN & PICKUP TUBE

Removal & Installation

1. Remove the oil pan. For additional information, refer to OIL PAN - 4x2 or OIL PAN -

4x4 .

2. Remove the oil pump screen cover and tube (6622).

1. Remove the nut.

2. Remove the two bolts.

NOTE:

Lubricate the parts with clean engine oil.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup



3. Remove the oil pump screen cover and tube.

4. Remove and discard the gasket.

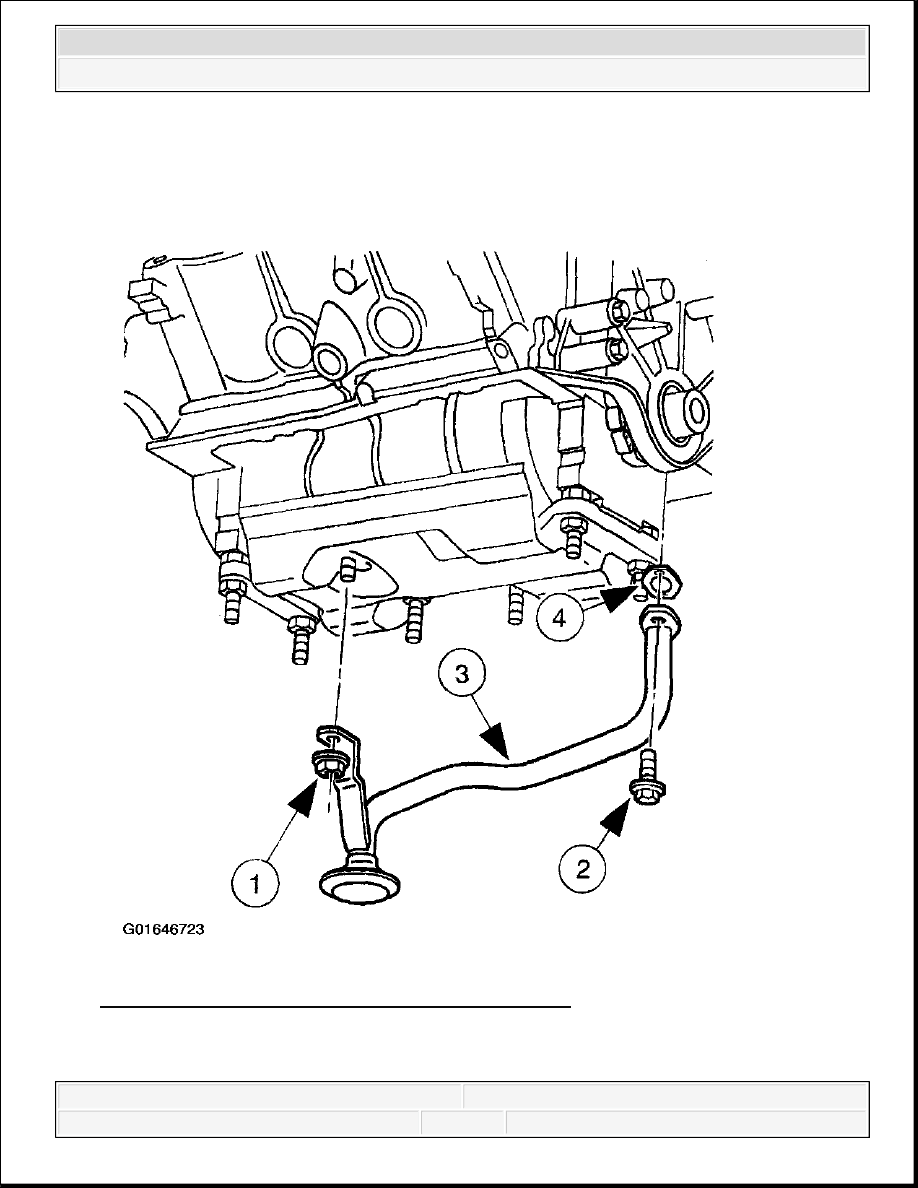

Fig. 211: Removing Oil Pump Screen Cover & Tube
Courtesy of FORD MOTOR CO.

3. To install, reverse the removal procedure.
