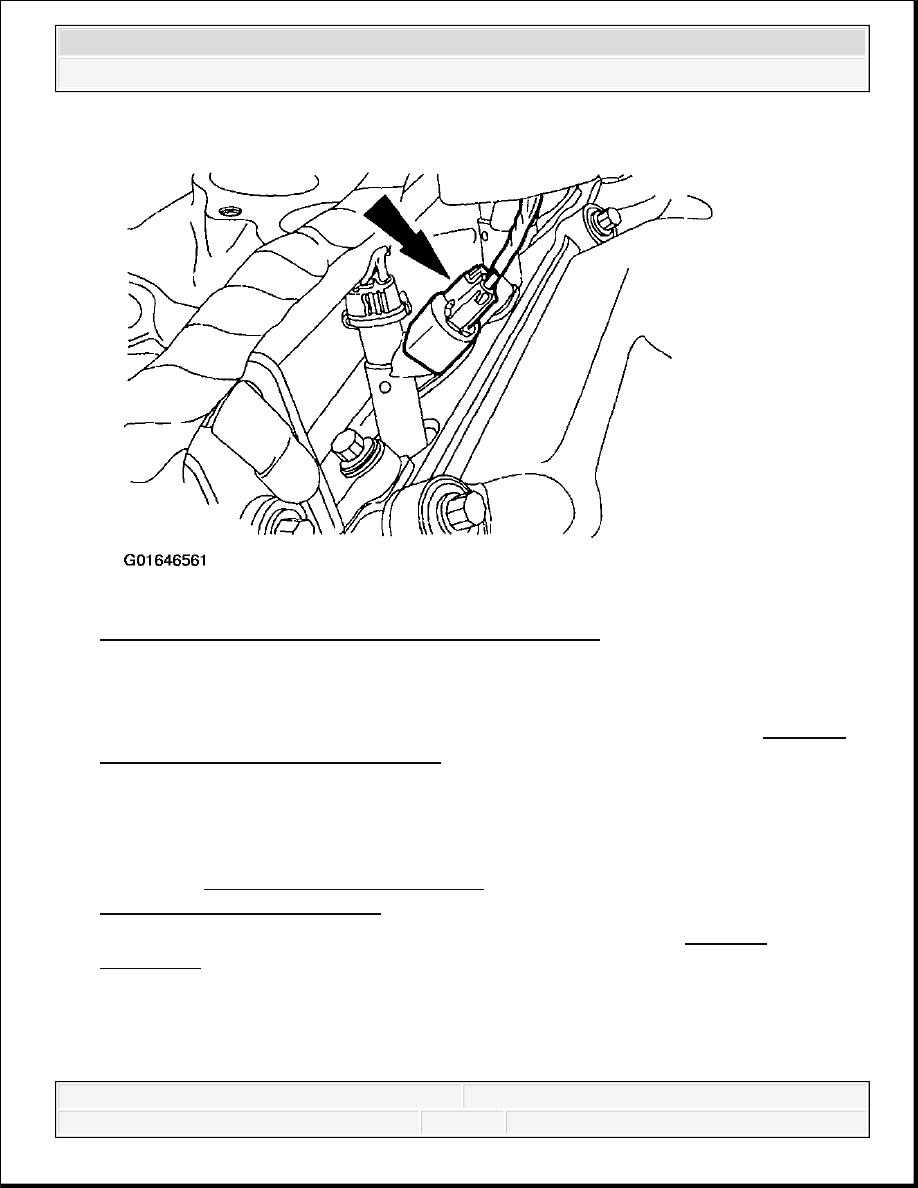

Fig. 49: Connecting Fuel Injector Electrical Connectors
Courtesy of FORD MOTOR CO.

14. Connect the fuel injector electrical connectors.

15. Install the intake manifold spacer assembly. For additional information, refer to INTAKE

MANIFOLD - SPACER ASSEMBLY .

INTAKE MANIFOLD - SPACER ASSEMBLY

Removal

1. Remove the UPPER INTAKE MANIFOLD . For additional information, refer to

UPPER INTAKE MANIFOLD .

2. Partially drain the cooling system. For additional information, refer to ENGINE

COOLING .

3. Disconnect the Throttle Position (TP) sensor.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup



Fig. 50: Disconnecting Throttle Position Sensor
Courtesy of FORD MOTOR CO.

4. Disconnect the brake booster vacuum hose.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup

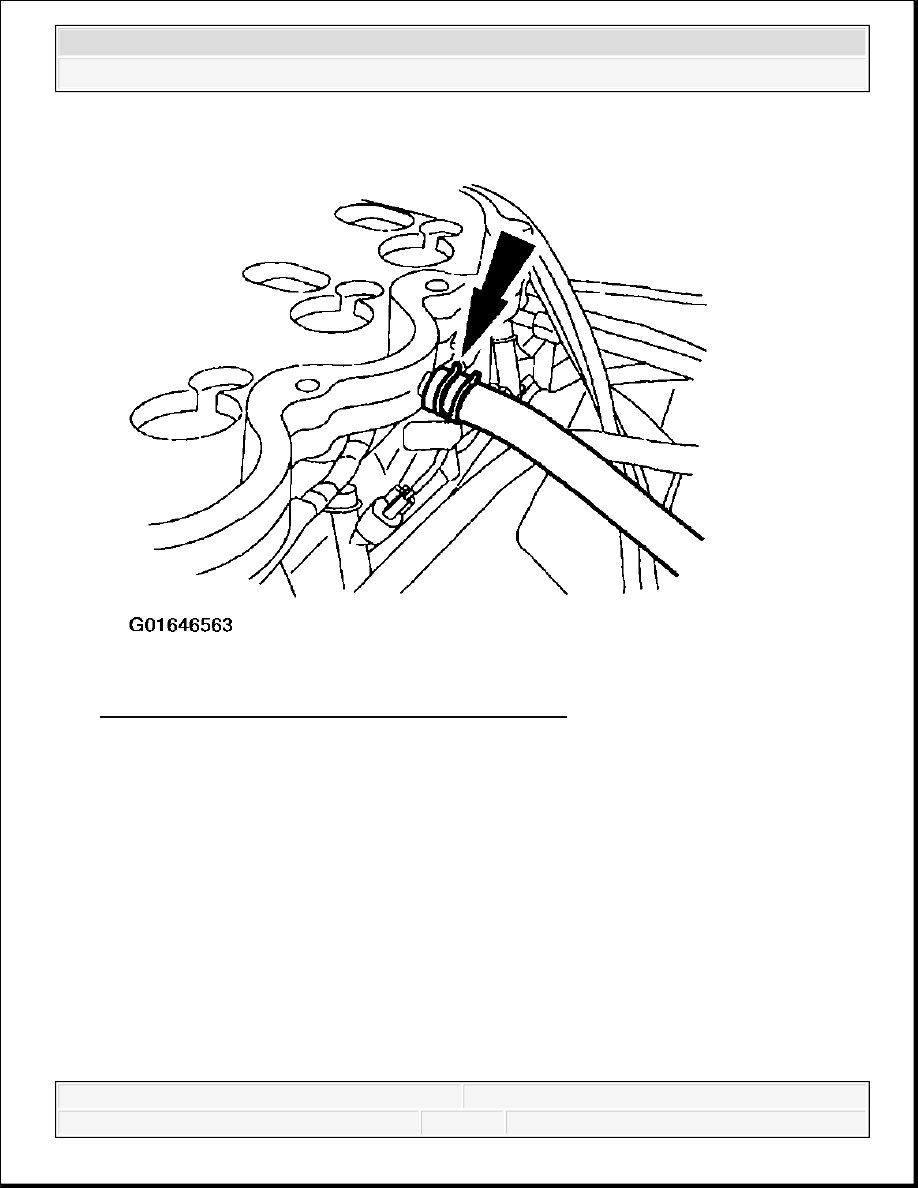

Fig. 51: Disconnecting Brake Booster Vacuum Hose
Courtesy of FORD MOTOR CO.

5. Disconnect the Vapor Management Valve (VMV) hose.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup



Fig. 52: Disconnecting Vapor Management Valve Hose
Courtesy of FORD MOTOR CO.

6. Disconnect the Positive Crankcase Ventilation (PCV) hose.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup
