Ford F150 Pickup. Instruction - part 1034

Fig. 45: Connecting Fuel Pressure Regulator Vacuum Line & IMRC Electrical
Connector
Courtesy of FORD MOTOR CO.

10. Install the upper radiator hose to the lower intake manifold.

11. Connect the EGR valve vacuum hose.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup



Fig. 46: Connecting EGR Valve Vacuum Hose
Courtesy of FORD MOTOR CO.

12. Install the EGR valve to exhaust manifold tube upper fitting.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup

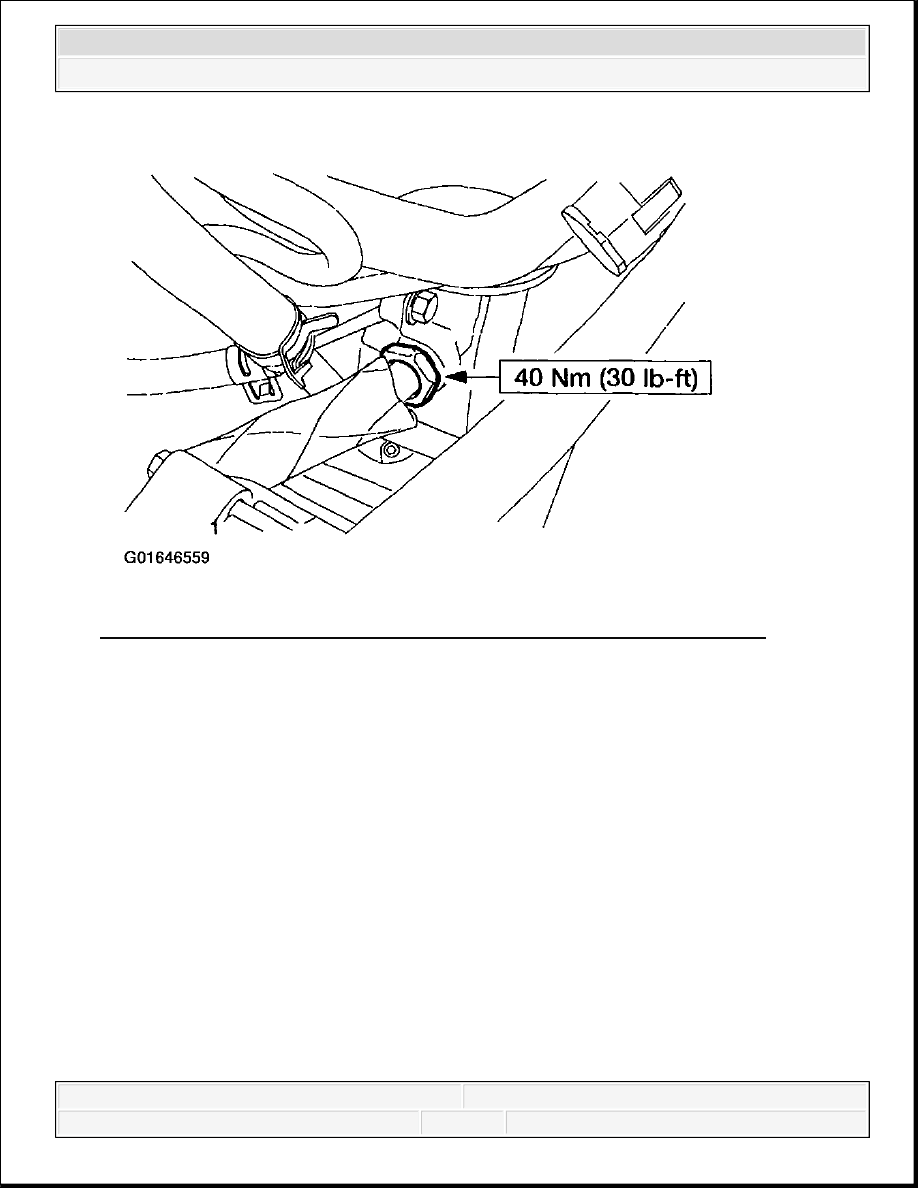

Fig. 47: Connecting EGR Valve To Exhaust Manifold Tube Upper Fitting
Courtesy of FORD MOTOR CO.

NOTE:

Left side shown, right side similar.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup



Fig. 48: Connecting Fuel Injector Electrical Harness To Fuel Injector Supply
Manifold
Courtesy of FORD MOTOR CO.

13. Connect the fuel injector electrical harness to the fuel injector supply manifold.

NOTE:

One shown, all are similar.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup
