3. Поверните патрон лампы

противотуманной фары против
часовой стрелки и извлеките его.

4. Отсоедините штекерный разъем.

5. Поверните патрон лампы

подфарника против часовой
стрелки и извлеките его.

6. Извлеките лампу подфарника.

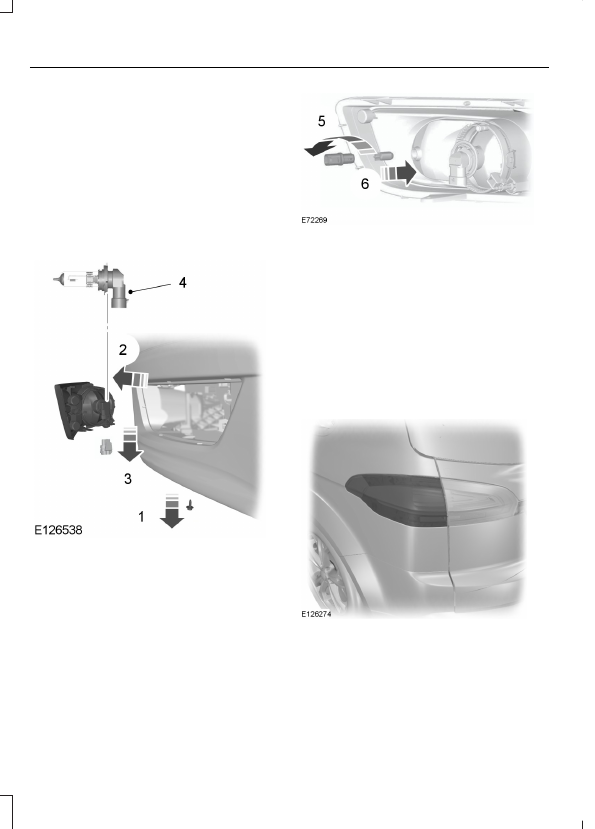

Передняя противотуманная
фара и подфарник (Galaxy)

1.

Выверните винт.

2. Снимите модуль лампы.

3. Отсоедините разъем

противотуманной фары.

Примечание: Узел лампы и патрона
противотуманной фары является
неразборным.

4. Поверните патрон лампы

противотуманной фары против
часовой стрелки и извлеките его.

5. Поверните патрон лампы

подфарника против часовой
стрелки и извлеките его.

6. Извлеките лампу подфарника.

Задние фонари (S-MAX)

Указатель поворота, стоп-сигнал и
фонарь габаритного света

Примечание: Это необслуживаемые
элементы, поэтому в случае их
неисправности следует обратиться к
дилеру.

66

Осветительное оборудование

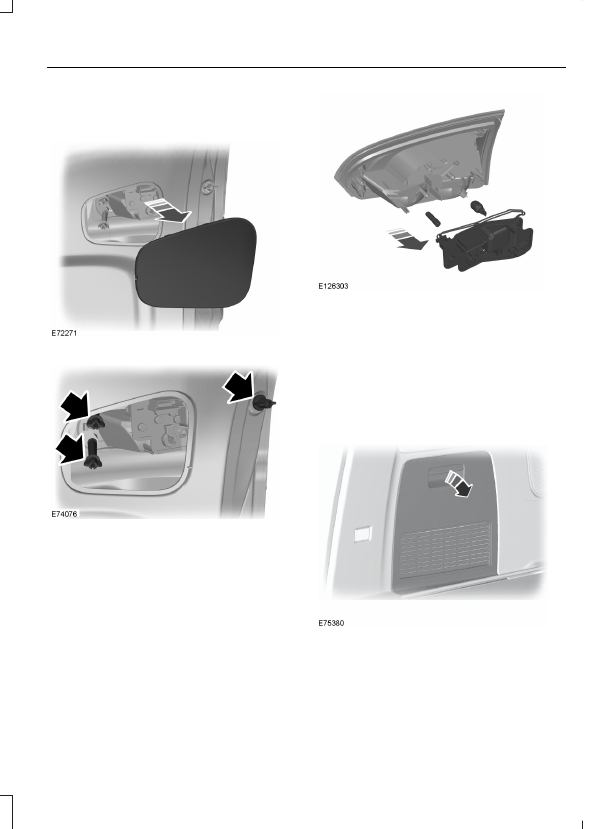

Фонарь заднего хода, задний
противотуманный фонарь и задний
фонарь габаритного света

1.

Снимите панель отделки.

2. Выверните барашковые гайки.

3. Снимите модуль лампы.

4. Отсоедините штекерный разъем.

5. Выверните винты.

6. Снимите патрон лампы.

7.

Осторожно вдавите лампу в патрон,
поверните против часовой стрелки
и извлеките лампу наружу.

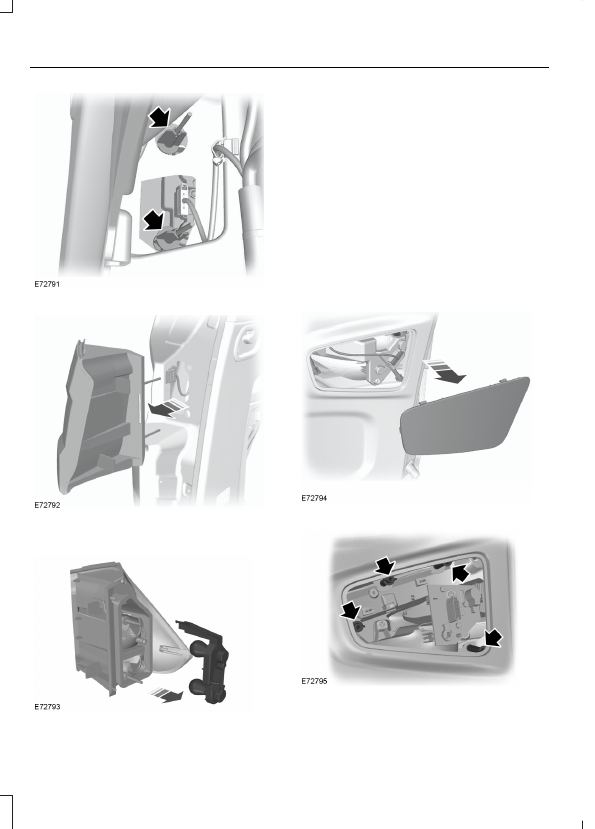

Задний фонарь (Galaxy)

Указатель поворота, стоп-сигнал и
фонарь габаритного света

1.

Снимите панель отделки.

67

Осветительное оборудование

2. Выверните барашковые гайки.

3. Снимите модуль лампы.

4. Отсоедините штекерный разъем.

Примечание: В некоторых автомобилях
предусмотрены светодиодные задние
фонари. Это необслуживаемые
элементы, поэтому в случае их
неисправности следует обратиться к
дилеру.

5. Выверните винт.

6. Снимите патрон лампы.

7.

Осторожно вдавите лампу в патрон,
поверните против часовой стрелки
и извлеките лампу наружу.

Фонарь заднего хода, задний
противотуманный фонарь и задний
фонарь габаритного света

1.

Снимите панель отделки.

2. Выверните барашковые гайки.

3. Снимите модуль лампы.

68

Осветительное оборудование

4. Отсоедините штекерный разъем.

5. Выверните винт.

6. Снимите патрон лампы.

7.

Осторожно вдавите лампу в патрон,
поверните против часовой стрелки
и извлеките лампу наружу.

Центральный стоп-сигнал

Примечание: Это необслуживаемые
элементы, поэтому в случае их
неисправности следует обратиться к
дилеру.

Фонарь подсветки
регистрационного знака

1.

Осторожно освободите пружинный
держатель.

2. Снимите модуль лампы.

3. Поверните лампу против часовой

стрелки и извлеките её.

Плафоны освещения салона

Автомобили со светодиодными
лампами

Примечание: Это необслуживаемые
элементы, поэтому в случае их
неисправности следует обратиться к
дилеру.

Автомобили, не оборудованные
датчиками проникновения в салон

1.

Осторожно подденьте
рассеиватель подходящим
инструментом.

2. Снимите рассеиватель.

3. Извлеките лампу.

69

Осветительное оборудование
