СНЯТИЕ ФАРЫ

ПРЕДУПРЕЖДЕНИЕ

Замену ксеноновых ламп должен
производить персонал, имеющий
необходимые навыки. Есть

опасность поражения электрическим
током.

1.

Примечание: При снятии фары
убедитесь, чтобы передний винт остался
в отверстии корпуса.

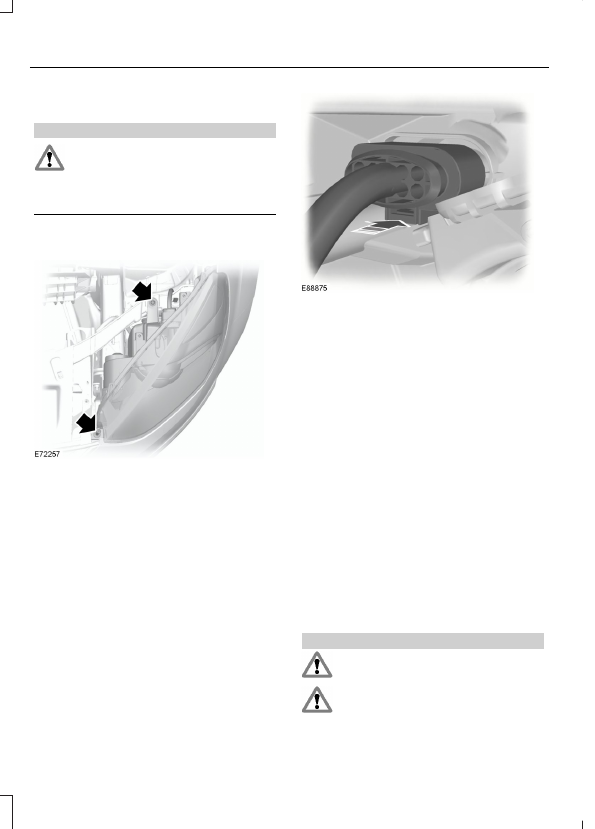

2. Выверните винты.

3. Отсоедините штекерный разъем.

4. Подтяните фару как можно ближе

к центру автомобиля, чтобы
отсоединить ее от нижнего
крепления.

5. Приподнимите фару за внешнюю

часть и снимите ее.

Примечание: При установке фары
убедитесь в правильном подключении
электрических разъемов.

Примечание: При установке фары
убедитесь в ее надежной фиксации со
стороны нижней точки крепления.

Примечание: Перед тем как установить
фару, убедитесь в том, что передний винт
располагается в молдинге фары.

Примечание: При установке фары
сначала затяните передний, а затем
задний крепёжные винты.

ЗАМЕНА ЛАМП

ПРЕДУПРЕЖДЕНИЯ

Выключите приборы освещения и
зажигание.

Перед снятием лампы подождите
некоторое время, чтобы она
остыла.

62

Осветительное оборудование

ПРЕДУПРЕЖДЕНИЯ

Замену ксеноновых ламп должен
производить персонал, имеющий
необходимые навыки. Есть

опасность поражения электрическим
током.

ПРЕДОСТЕРЕЖЕНИЯ

Не прикасайтесь к стеклянной
поверхности лампы фары.

Примечание: Далее приведены
инструкции, описывающие правильное
снятие ламп. Установка производится в
последовательности, обратной снятию,
если нет дополнительных указаний.

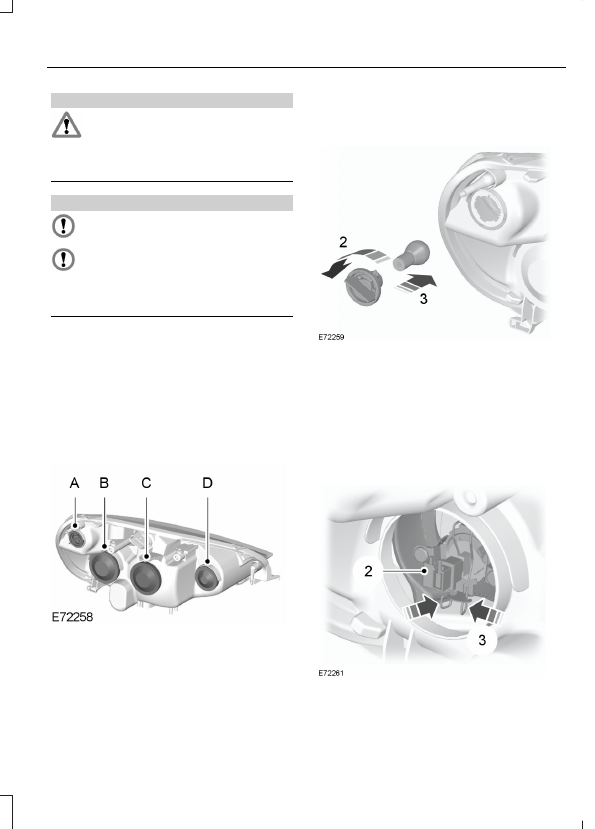

Фара головного света

Примечание: Снимите крышки для
обеспечения доступа к лампам.

Рычаг указателей поворота

A

Фары - дальний свет

B

Лампа ближнего света фары

C

Фара освещения поворота

D

Рычаг указателей поворота

1.

2. Поверните против часовой стрелки

и снимите патрон лампы.

3. Осторожно вдавите лампу в патрон,

поверните против часовой стрелки
и извлеките лампу наружу.

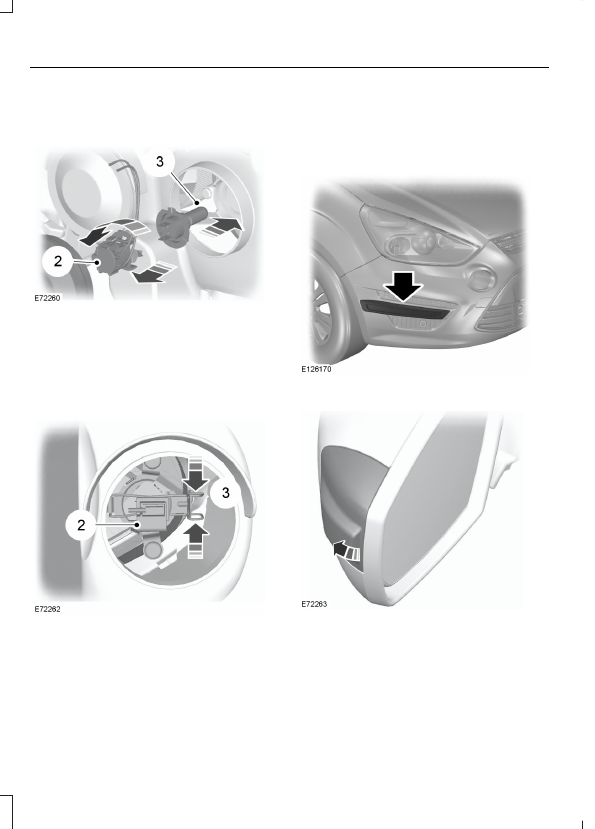

Фары - дальний свет

1.

2. Отсоедините штекерный разъем.

3. Освободите зажим и снимите лампу.

63

Осветительное оборудование

Лампа ближнего света фары

1.

2. Поверните против часовой стрелки

и снимите патрон лампы.

3. Извлеките лампу.

Фара освещения поворота

1.

2. Отсоедините штекерный разъем.

3. Освободите зажим и снимите лампу.

Лампы для дневного времени

Примечание: Это необслуживаемые
элементы, поэтому в случае их
неисправности следует обратиться к
дилеру.

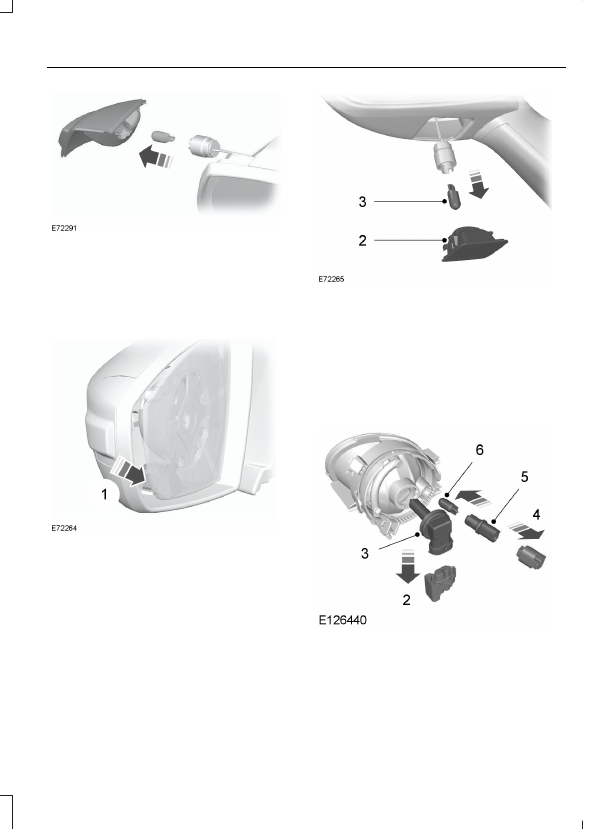

Боковой повторитель

1.

Аккуратно снимите боковой
повторитель указателя поворота.

64

Осветительное оборудование

2. Снимите патрон лампы.
3. Извлеките лампу.

Лампа подсветки входа

Примечание: Поверните стекло зеркала
до конца внутрь.

1.

Установите отвертку в зазор между
краем корпуса зеркала и его
стеклом и отсоедините
металлический фиксатор.

2. Снимите модуль лампы.

3. Извлеките лампу.

Передняя противотуманная
фара и подфарник (S-MAX)

1.

2. Отсоедините штекерный разъем.

Примечание: Узел лампы и патрона
противотуманной фары является
неразборным.

65
