Снятие и установка рычагов подвески Ford Focus
Передний нижний рычаг
Снятие
Снимите колесо в сборе с шиной. Установите подвеску на расчетную высоту. ВНИМАНИЕ. Передний нижний рычаг имеет маркировку «FRONT» («Перед»),Для облегчения установки отметьте положение переднего нижнего рычага. Снимите передний нижний рычаг (рис. 4.60).

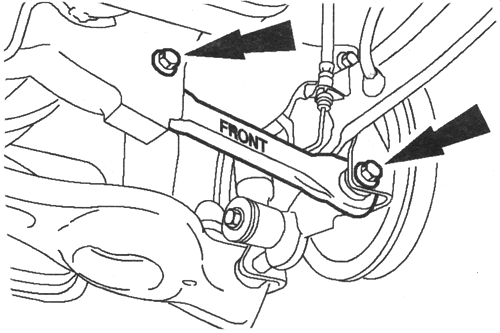

Рис. 4.60. Снятие переднего нижнего рычага
Установка
ПРИМЕЧАНИЕ. Окончательное затягивание элементов задней подвескиследует выполнять при расчетной высоте подвески. Установите передний нижний рычаг. Опустите подвеску, выведя ее из положения расчетной высоты. Подсоедините стабилизатор поперечной устойчивости к заднему нижнему рычагу. Установите пружину. Установите колесо в сборе с шиной.
Задний нижний рычаг
Снятие
Снимите колесо в сборе с шиной. Установите подвеску на расчетную высоту. Отметьте положение регулировочного кулачка заднего нижнего рычага относительно поперечины (рис. 4.61).

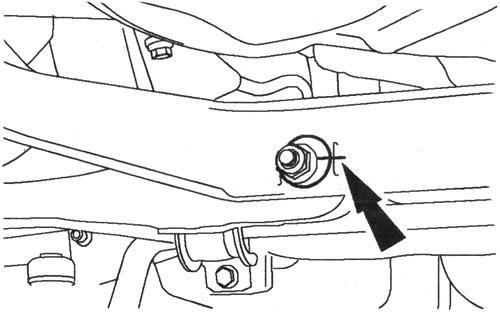

Рис. 4.61. Положение регулировочного кулачка заднего нижнего рычага относительно поперечины
Снимите задний нижний рычаг (рис. 4.62).

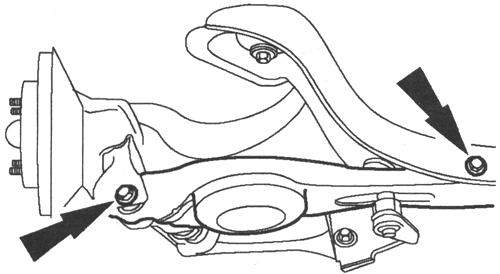

Рис. 4.62. Снятие заднего нижнего рычага
Установка
ПРИМЕЧАНИЕ. Окончательное затягивание элементов задней подвески следуетвыполнять при расчетной высоте подвески. ПРИМЕЧАНИЕ. На этой стадии не затягивайте полностью болт креплениязаднего нижнего рычага к кулаку колеса. ПРИМЕЧАНИЕ. Совместите отметку на регулировочном кулачке заднегонижнего рычага с отметкой на поперечине.
Установите задний нижний рычаг. Опустите подвеску, выведя ее из положения расчетной высоты. Подсоедините стабилизатор поперечной устойчивости к заднему нижнему рычагу. Установите пружину. Установите колесо в сборе с шиной. Проверьте схождение и при необходимости отрегулируйте его. ПРИМЕЧАНИЕ. Окончательное затягивание гайки крепления регулировочного кулачка заднего нижнего рычага следует выполнять, когда автомобиль опирается на собственные колеса. Затяните гайку крепления регулировочного кулачка заднего нижнего рычага.
Верхний рычаг
Снятие
Снимите колесо в сборе с шиной. Установите подвеску на расчетную высоту. Отсоедините верхний рычаг от кулака колеса (рис. 4.63).

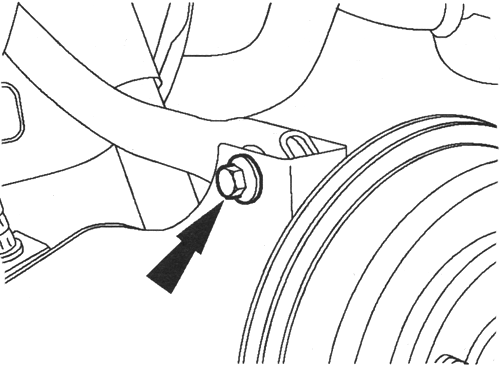

Рис. 4.63. Отсоединение верхнего рычага от кулака
ПРИМЕЧАНИЕ. Для облегчения последующей установки отметьте положениеверхнего рычага. Снимите верхний рычаг
Установка
ПРИМЕЧАНИЕ. Окончательное затягивание элементов задней подвескиследует выполнять при расчетной высоте подвески. Подсоедините верхний рычаг к поперечине Установите верхний рычаг (показан) Опустите подвеску, выведя ее из положения расчетной высоты. Подсоедините стабилизатор поперечной устойчивости к заднему нижнему рычагу. Установите пружину. Установите колесо в сборе с шиной.
