Снятие и установка подшипника колеса Ford Focus

Снятие

  Снимите поворотный кулак.

ПРИМЕЧАНИЕ. При снятии ступицы с поворотного ку­лака подшипник будет сломан. Внутреннее кольцо подшипника будет находиться на ступице, а наружное кольцо подшипника будет находиться ш поворотном кулаке.

  Используя специальные инструменты, снимите ступицу колеса с поворотного кулака (рис. 4.13).

ВНИМАНИЕ, Чтобы предотвратить повреждение сту­пицы, следует использовать специальные инструменты. Если ступица повреждена, следует установить новую ступицу.

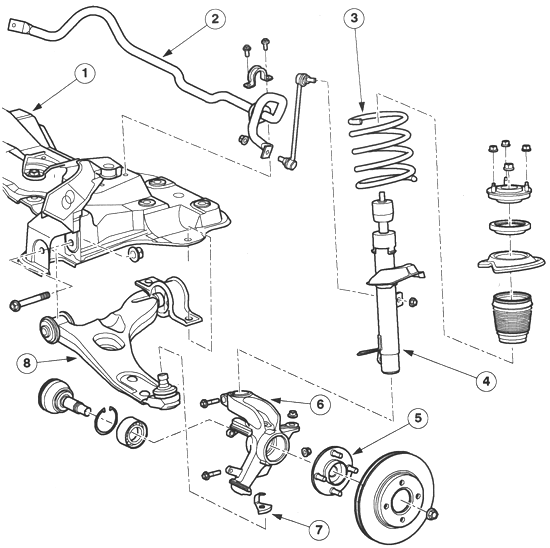

Рис. 4.12. Передняя подвеска:

1 — поперечный элемент; 2 — стабилизатор поперечной устойчивости;

3 — пружина; 4 — стойка; 5 — ступица колеса; 6 — поворотный кулак;

7 — тепло­защитный экран шарового шарнира нижнего рычага;

8 — нижний рычаг

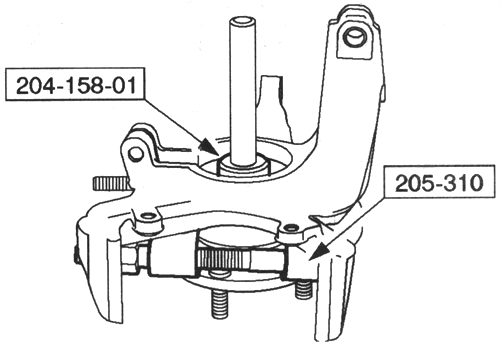

Рис. 4.13. Снятие ступицы колеса с поворотного кулака

ВНИМАНИЕ. Не используйте тепловое воздействие для снятия внутреннего кольца подшипника.

  Используя специальные инструменты, снимите внутреннее кольцо подшипника со ступицы колеса (рис. 4.14).

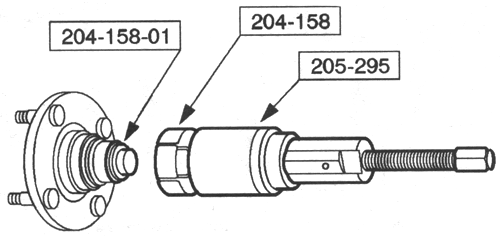

Рис. 4.14. Снятие внутреннего кольца подшипника со ступицы колеса

  Извлеките стопорное кольцо из поворотного кулака (рис. 4.15).

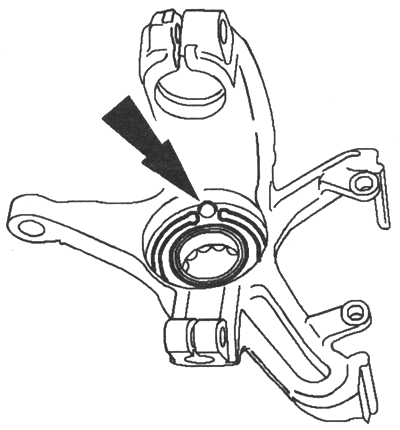

Рис. 4.15. Извлечение стопорного кольца из поворотно­го кулака

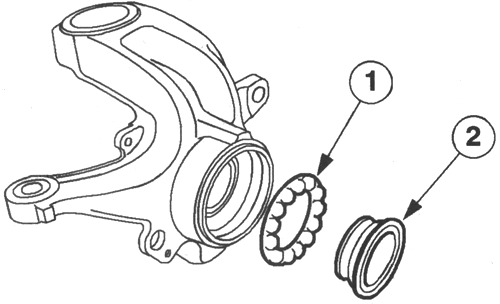

  Установите старое внутреннее кольцо подшипника (рис. 4.16).

1. Установите сепаратор подшипника на внутреннее кольцо подшипника.

2. Установите сепаратор подшипника в сборе с внутренним кольцом подшипника в поворотный кулак.

Рис. 4.16. Установка старого внутреннего кольца

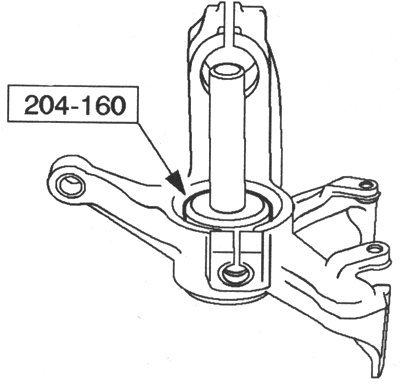

  Используя специальные инструменты, извлеките наружное кольцо подшипника из поворотного кулака (рис. 4.17).

Рис. 4.17. Извлечение наружного кольца подшипника из

поворотного кулака

  Установка

ВНИМАНИЕ. Не ударяйте по кольцу датчика скорости колеса.

Удостоверьтесь в чистоте кольца датчика скорости колеса.

Не допускайте никакого контакта между кольцом дат­чика скорости колеса и магнитной поверхностью. Удостоверьтесь в том, что подшипник колеса установ­лен в поворотный кулак таким образом, что кольцо датчика скорости колеса, имеющее черный цвет, нахо­дится с той стороны поворотного кулака, где находится датчик скорости.

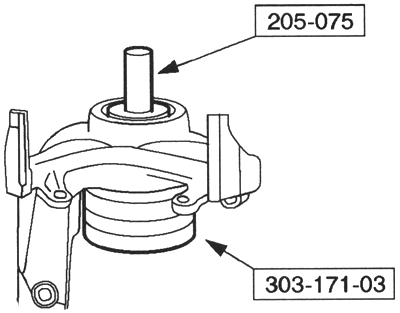

  Используя специальный инструмент, установите новый под­шипник колеса в поворотный кулак (рис. 4.18).

Рис. 4.18. Установка нового подшипника колеса в поворотный кулак

ПРИМЕЧАНИЕ, Удостоверьтесь в том, что стопорное кольцо не закрывает

датчик

 скорости колеса.

  Установите стопорное кольцо в поворотный кулак.

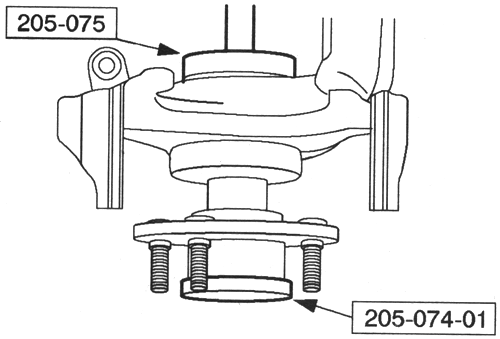

  Используя специальные инструменты, установите ступицу ко­леса на поворотный кулак (рис. 4.19).

  Установите поворотный кулак.
