Механическая коробка передач Ford Focus
Механическая коробка передач в блоке с ведущим мостом iB5, используемая в Focus, — это, так называемая, «двухвальная коробка передач». Ее конструкция была модифицирована и теперь в ней в первый раз используется тросовый приводной механизм.

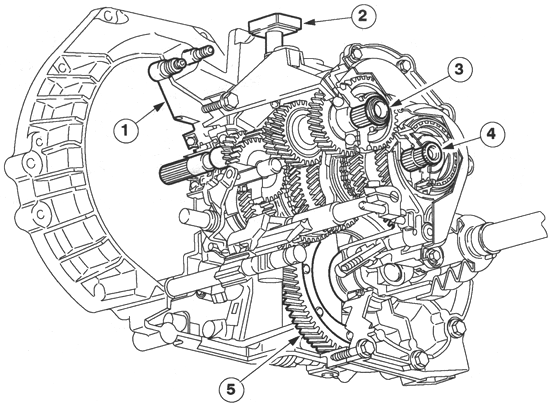

Рис. 3.22. Механическая коробка передач: 1 — рабочий цилиндр сцепления; 2 — сапун коробки передач; 3 — первичный вал; 4 — вторичный вал; 5 — дифференциал
Алюминиевый картер коробки передач состоит из двух секций. Жесткость картера повышена за счет включения в его конструкцию усилительного оребрения. Секции картера поставляются попарно, и заменять их по отдельности нельзя. Сцепление имеет гидравлический привод. На двухвальной коробке передач шестерни всех передач находятся в постоянном зацеплении (кроме передачи заднего хода). На каждой передаче требуемое передаточное отношение обеспечивается парой шестерен. При выборе передачи заднего хода направление вращения вторичного вала изменяется посредством использования промежуточной шестерни. Все шестерни имеют круговой зуб, синхронизированы (кроме передачи заднего хода) и устанавливаются на подшипниках скольжения. Первая и вторая передачи имеют двойные синхронизаторы.

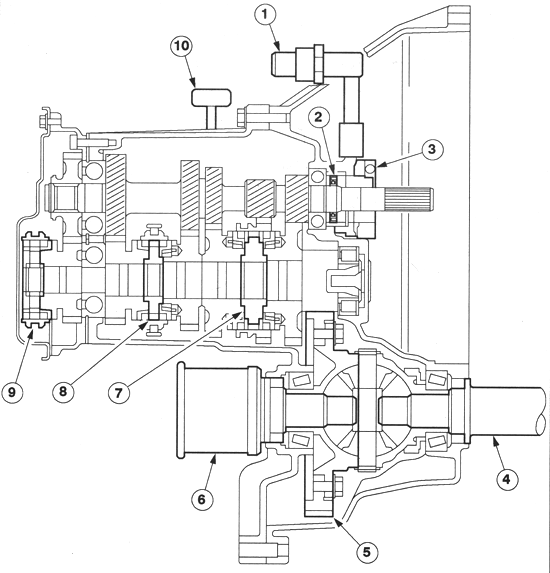

Рис. 3.23. Элементы механической коробки передач в блоке с ведущим мостом IB5: 1 — быстродействующая муфта; 2 — масляное уплотнение (доступ снаружи); 3 — рабочий цилиндр сцепления с подшипником выключения сцепления (по отдельности заменить невозможно); 4 — промежуточный вал переднего ведущего моста; 5 — цилиндрическая прямозубая шестерня; 6 — корпус трехножного шарнира («трипода»); 7 — синхронизатор 1/ 2 -ой передачи; 8 — синхронизатор 3/ 4 — ой передачи; 9 — синхронизатор 5-ой передачи; 10 — сапун коробки передач
В механическую коробку передач в блоке с ведущим мостом iB5 заливается 2,5 л синтетической трансмиссионной жидкости, спецификация WSD-M2C200-C. Уровень заполнения — на 10—15 мм ниже нижней кромки контрольного отверстия. Необходимость в смене трансмиссионной жидкости отсутствует.
