Снятие и установка главного цилиндра сцепления Ford Focus

  Снятие

  Отсоедините провод массы от аккумулятора. Опорожните бачок гидропривода тормозов. Снимите воздушный фильтр.

1. Отсоедините впускной шланг.

2. Рассоедините штекерный разъем датчика массового рас­хода воздуха (MAF).

3. Отсоедините шланг принудительной вентиляции картера.
  Отсоедините центральную электрораспределительную коробку (CJB) (рис. 3.17).

Рис. 3.16. Установка ведомого диска вместе с

нажимным диском

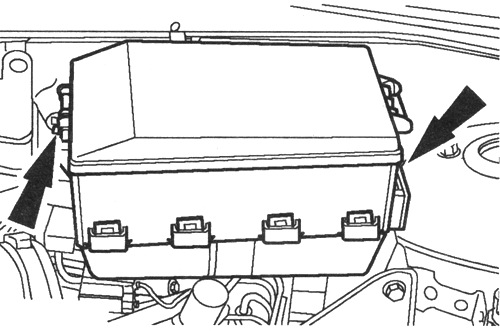

Рис. 3.17. Отсоединение центральной электрораспре­делительной коробки

  Отсоедините трубопроводы от главного цилиндра сцепления (рис. 3.18).

1. Снимите зажимы.

2. Снимите магистраль высокого давления с кронштейна.

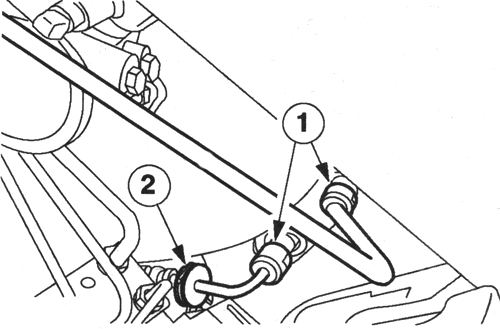

Рис. 3.18. Отсоединение трубопроводов от главного

цилиндра сцепления

  Снимите нижнюю крышку панели приборов (четыре винта) и панель выемки для ног (зажимы). Снимите главный цилиндр сцепления (рис. 3.19).

1. Снимите зажим.

2. Выверните болты.

3. Высвободите главный цилиндр сцепления из опоры педали.

4. Отсоедините шток поршня от педали сцепления.

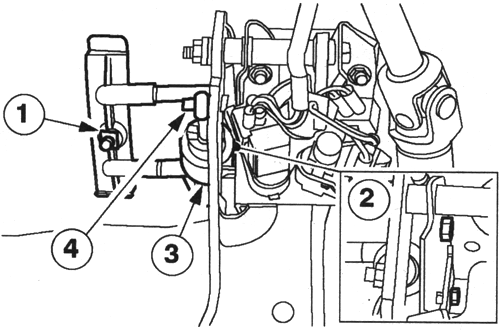

Рис. 3.19. Снятие главного цилиндра сцепления

  Установка

  Установите главный цилиндр сцепления автомобиля Ford Focus. Подсоедините шток поршня к педали сцепления. Закрепите главный цилиндр сцепления на опоре педали. Вставьте зажим. Затяните болты.

ПРИМЕЧАНИЕ. Удостоверьтесь в надежности фикса­ции магистрали высокого давления.

  Подсоедините трубопроводы к главному цилиндру сцепления.

  Вставьте зажимы.

  Вставьте магистраль высокого давления в кронштейн.

  Установите нижнюю крышку панели приборов и панель ниши для ног.

  Подсоедините центральную электрораспределительную ко­робку (CJB).

  Установите воздушный фильтр.

  Установите впускной шланг.

  Состыкуйте штекерный разъем датчика MAF.

  Подсоедините шланг PCV.

  Заправьте бачок. В бачок должна быть залита тормозная жидкость Super DOT 4.

  Подсоедините провод массы к аккумулятору.

  Выполните дорожное испытание, чтобы дать РСМ возмож­ность собрать данные.

  Выполните процедуру инициализации электродвигателей стеклоподъемников.
