Снятие и установка каталитического нейтрализатора (Duratec ST 2.0L) Ford Focus

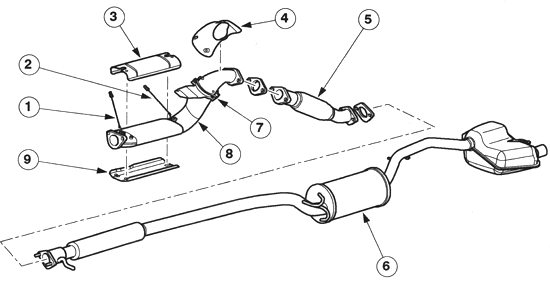

Рис. 2.322. Система выпуска отработавших газов автомобиля Ford Focus с двигателем Duratec ST 2.0 L: 1 — подогреваемый кислородный датчик; 2 — кислородный датчик мониторинга каталитического нейтрализатора; 3 — верхний теплозащитный экран системы выпуска; 4 — верхний теплозащитный экран каталитического нейтрализатора; 5 — гибкая труба системы выпуска; 6 — глушитель и задняя выпускная труба в сборе; 7 — опорный кронштейн каталитического нейтрализатора; 8 — каталитический нейтрализатор; 9 — нижний теплозащитный экран каталитического нейтрализатора
Снятие

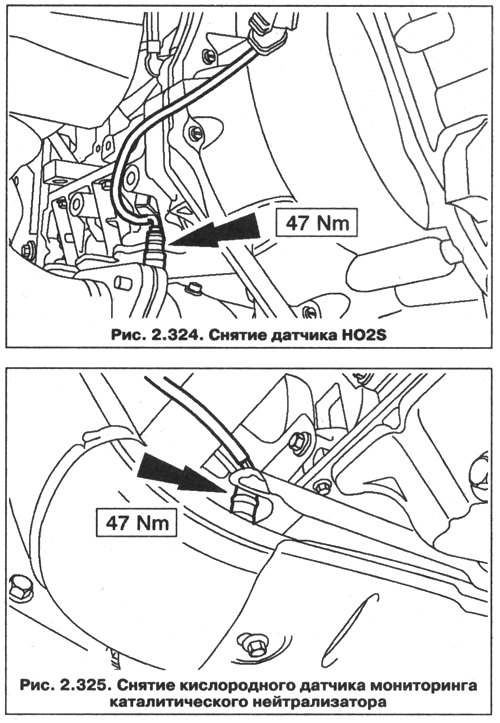

Поднимите и подоприте автомобиль. Снимите нижний теплозащитный экран каталитического нейтрализатора (рис. 2.323). Рассоедините штекерный разъем подогреваемого кислородного датчика (HO2S). Снимите датчик HO2S (рис. 2.324). Рассоедините штекерный разъем кислородного датчика мониторинга каталитического нейтрализатора.

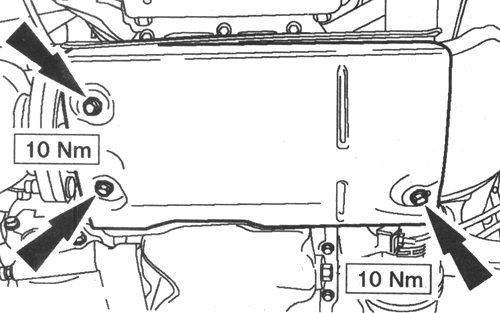

Рис. 2.323. Снятие нижнего теплозащитного экрана каталитического нейтрализатора
Снимите кислородный датчик мониторинга каталитического нейтрализатора (рис. 2.325). ВНИМАНИЕ. Повышенный изгиб гибкой вставки выпускной трубы может вызвать ее повреждение, ведущее к возникновению неисправности. Подоприте гибкую вставку выпускной трубы, используя подходящую шину (рис. 2.326). Снимите гибкую вставку системы выпуска.
Отбракуйте прокладки и гайки за их дальнейшей ненадобностью. Снимите гайки крепления каталитического нейтрализатора и отбракуйте их за дальнейшей ненадобностью. Подоприте каталитический нейтрализатор. Выверните болты крепления опорного кронштейна каталитического нейтрализатора.

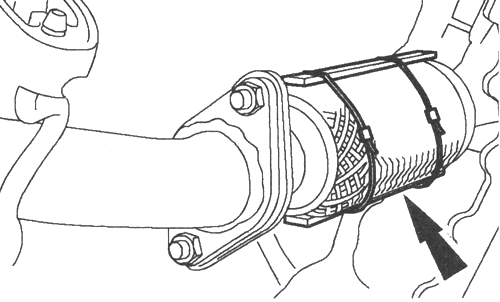

Рис. 2.326. Предохранение гибкой вставки выпускной трубы
Снимите каталитический нейтрализатор. Снимите верхний теплозащитный экран каталитического нейтрализатора и теплозащитный экран масляного картера (рис. 2.327).

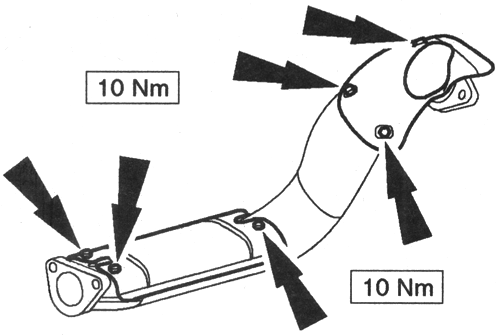

Рис. 2.327. Снятие верхнего теплозащитного экрана каталитического нейтрализатора и теплозащитного экрана масляного картера
Установка
ВНИМАНИЕ. Никогда не используйте герметик перед каталитическимнейтрализатором. Нанесите на шпильки каталитического нейтрализатора про-тивозадирную смазку. Установите новые гайки и прокладки. Установите элементы на место, действуя в обратной последовательности.
